本章导读

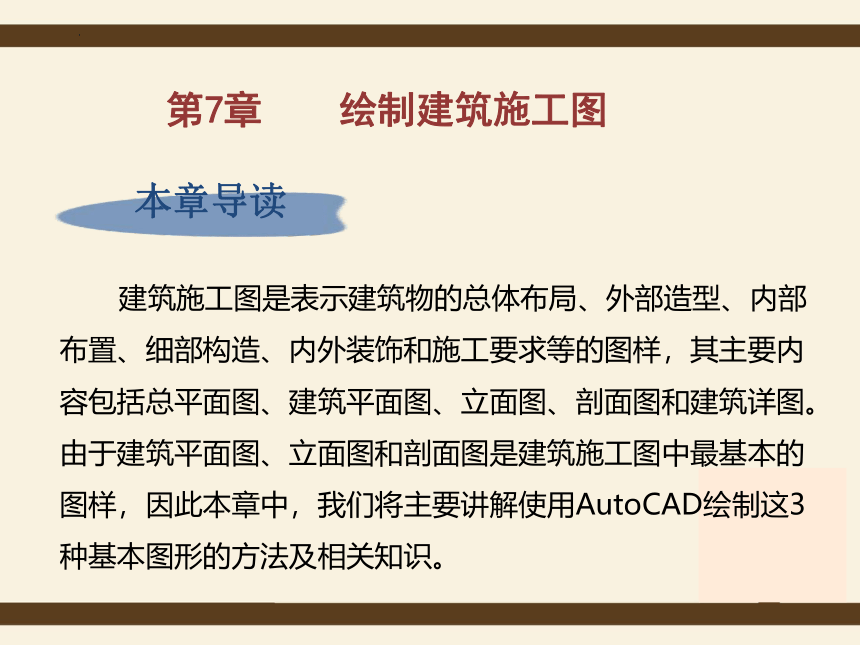

建筑施工图是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰和施工要求等的图样，其主要内容包括总平面图、建筑平面图、立面图、剖面图和建筑详图。由于建筑平面图、立面图和剖面图是建筑施工图中最基本的图样，因此本章中，我们将主要讲解使用AutoCAD绘制这3种基本图形的方法及相关知识。
第7章 绘制建筑施工图

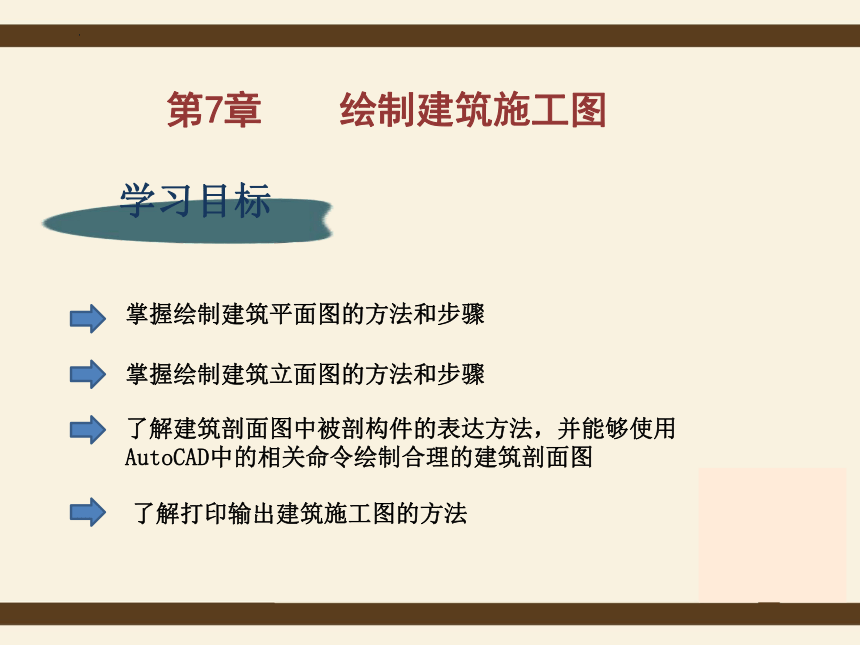

学习目标
掌握绘制建筑平面图的方法和步骤
掌握绘制建筑立面图的方法和步骤
了解建筑剖面图中被剖构件的表达方法，并能够使用
AutoCAD中的相关命令绘制合理的建筑剖面图
了解打印输出建筑施工图的方法
第7章 绘制建筑施工图
第7章 绘制建筑施工图

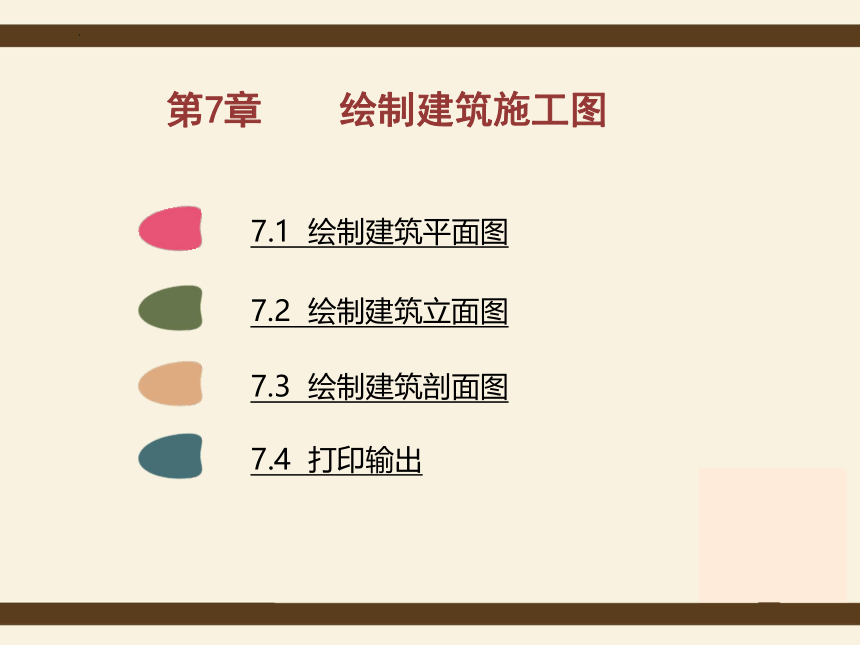

7.1 绘制建筑平面图
7.2 绘制建筑立面图
7.3 绘制建筑剖面图
7.4 打印输出

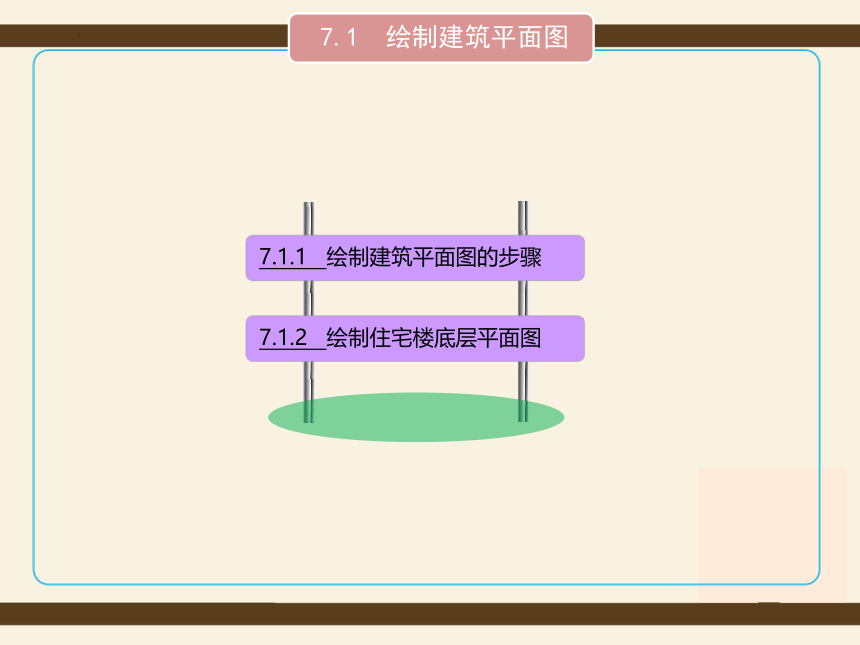

7.1.1 绘制建筑平面图的步骤
7.1.2 绘制住宅楼底层平面图
7.1 绘制建筑平面图
7.1.1 绘制建筑平面图的步骤

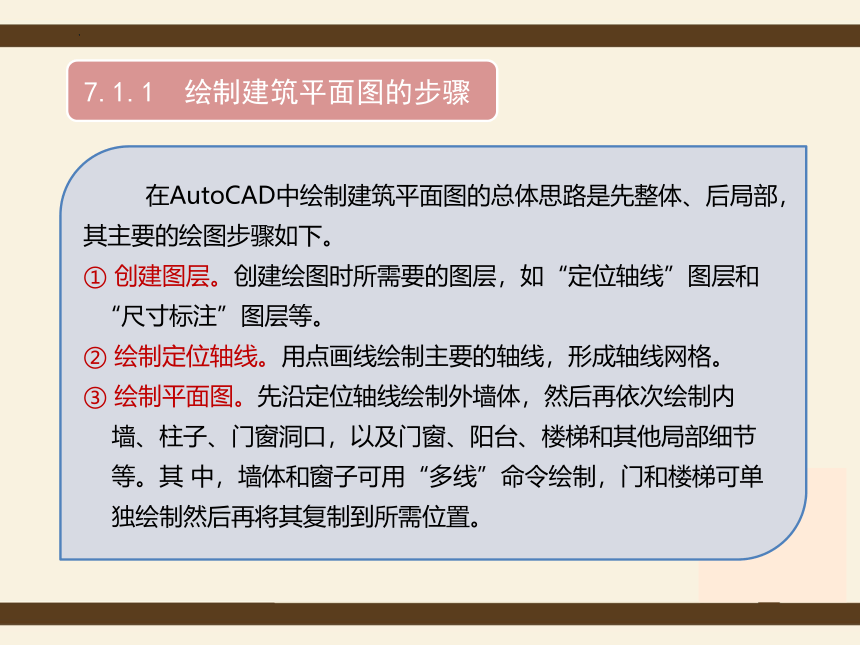

在AutoCAD中绘制建筑平面图的总体思路是先整体、后局部，其主要的绘图步骤如下。
① 创建图层。创建绘图时所需要的图层，如“定位轴线”图层和
“尺寸标注”图层等。
② 绘制定位轴线。用点画线绘制主要的轴线，形成轴线网格。
③ 绘制平面图。先沿定位轴线绘制外墙体，然后再依次绘制内
墙、柱子、门窗洞口，以及门窗、阳台、楼梯和其他局部细节
等。其 中，墙体和窗子可用“多线”命令绘制，门和楼梯可单
独绘制然后再将其复制到所需位置。

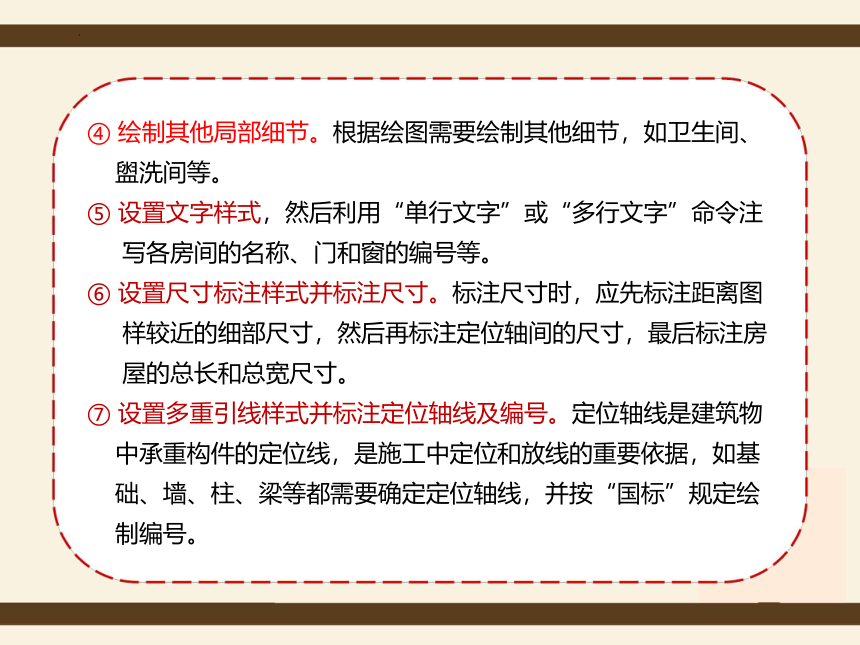

④ 绘制其他局部细节。根据绘图需要绘制其他细节，如卫生间、
盥洗间等。
⑤ 设置文字样式，然后利用“单行文字”或“多行文字”命令注
写各房间的名称、门和窗的编号等。
⑥ 设置尺寸标注样式并标注尺寸。标注尺寸时，应先标注距离图
样较近的细部尺寸，然后再标注定位轴间的尺寸，最后标注房
屋的总长和总宽尺寸。
⑦ 设置多重引线样式并标注定位轴线及编号。定位轴线是建筑物
中承重构件的定位线，是施工中定位和放线的重要依据，如基
础、墙、柱、梁等都需要确定定位轴线，并按“国标”规定绘
制编号。

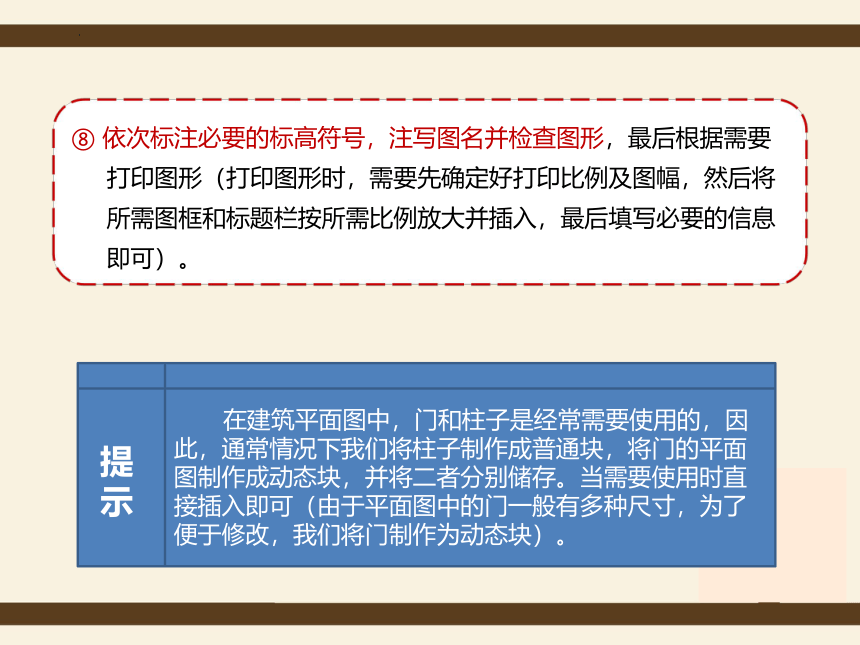

⑧ 依次标注必要的标高符号，注写图名并检查图形，最后根据需要
打印图形（打印图形时，需要先确定好打印比例及图幅，然后将
所需图框和标题栏按所需比例放大并插入，最后填写必要的信息
即可）。
在建筑平面图中，门和柱子是经常需要使用的，因此，通常情况下我们将柱子制作成普通块，将门的平面图制作成动态块，并将二者分别储存。当需要使用时直接插入即可（由于平面图中的门一般有多种尺寸，为了便于修改，我们将门制作为动态块）。
提
示
7.1.2 绘制住宅楼底层平面图
【例】

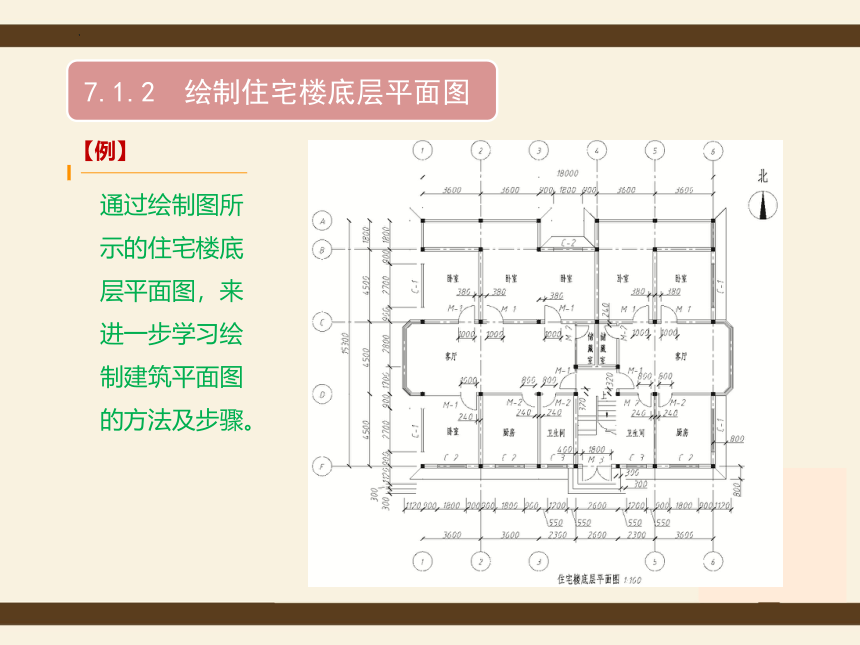

通过绘制图所示的住宅楼底层平面图，来进一步学习绘制建筑平面图的方法及步骤。
7.1.2 绘制住宅楼底层平面图
制作思路

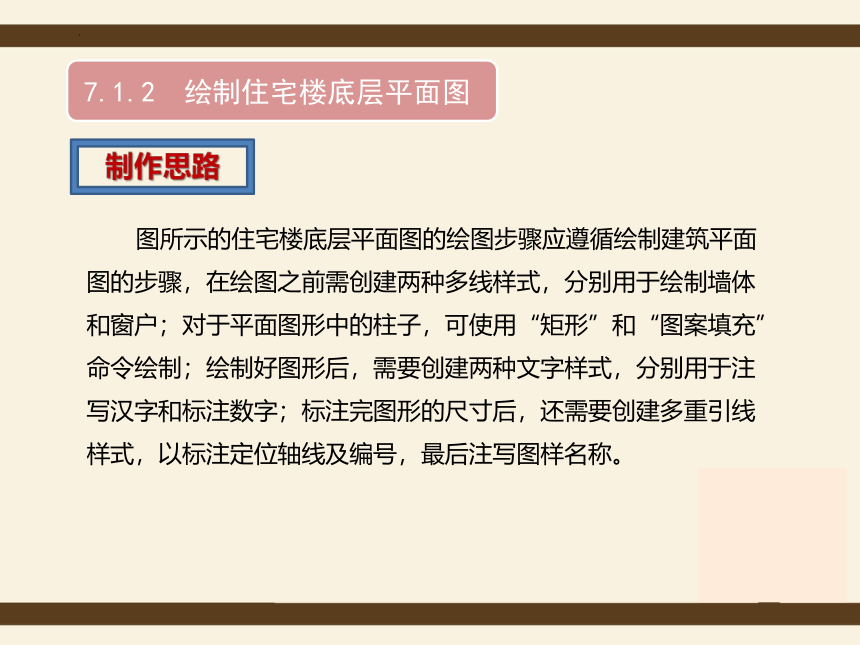

图所示的住宅楼底层平面图的绘图步骤应遵循绘制建筑平面图的步骤，在绘图之前需创建两种多线样式，分别用于绘制墙体和窗户；对于平面图形中的柱子，可使用“矩形”和“图案填充”命令绘制；绘制好图形后，需要创建两种文字样式，分别用于注写汉字和标注数字；标注完图形的尺寸后，还需要创建多重引线样式，以标注定位轴线及编号，最后注写图样名称。
7.1.2 绘制住宅楼底层平面图
制作步骤

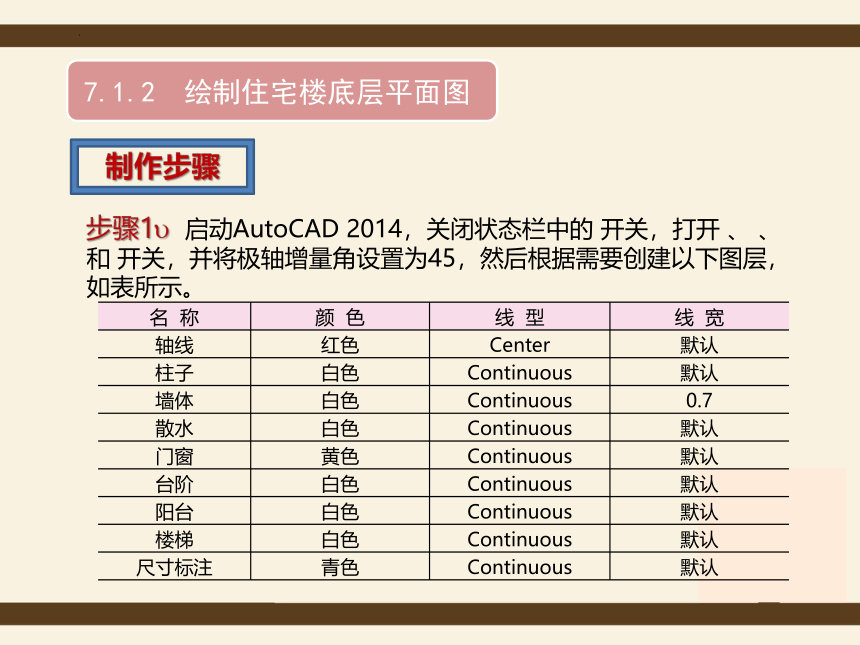

步骤1 启动AutoCAD 2014，关闭状态栏中的 开关，打开 、 、
和 开关，并将极轴增量角设置为45，然后根据需要创建以下图层，如表所示。
名 称 颜 色 线 型 线 宽
轴线 红色 Center 默认
柱子 白色 Continuous 默认
墙体 白色 Continuous 0.7
散水 白色 Continuous 默认
门窗 黄色 Continuous 默认
台阶 白色 Continuous 默认
阳台 白色 Continuous 默认
楼梯 白色 Continuous 默认
尺寸标注 青色 Continuous 默认
7.1.2 绘制住宅楼底层平面图

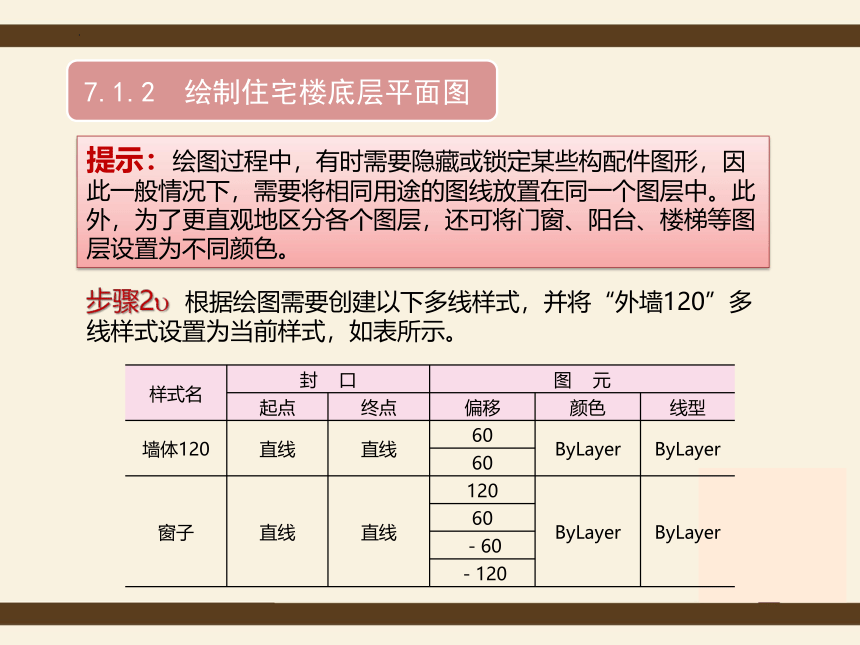

步骤2 根据绘图需要创建以下多线样式，并将“外墙120”多线样式设置为当前样式，如表所示。
样式名 封 口 图 元
起点 终点 偏移 颜色 线型
墙体120 直线 直线 60 ByLayer ByLayer
60
窗子 直线 直线 120 ByLayer ByLayer
60
－60
－120
提示：绘图过程中，有时需要隐藏或锁定某些构配件图形，因此一般情况下，需要将相同用途的图线放置在同一个图层中。此外，为了更直观地区分各个图层，还可将门窗、阳台、楼梯等图层设置为不同颜色。
7.1.2 绘制住宅楼底层平面图

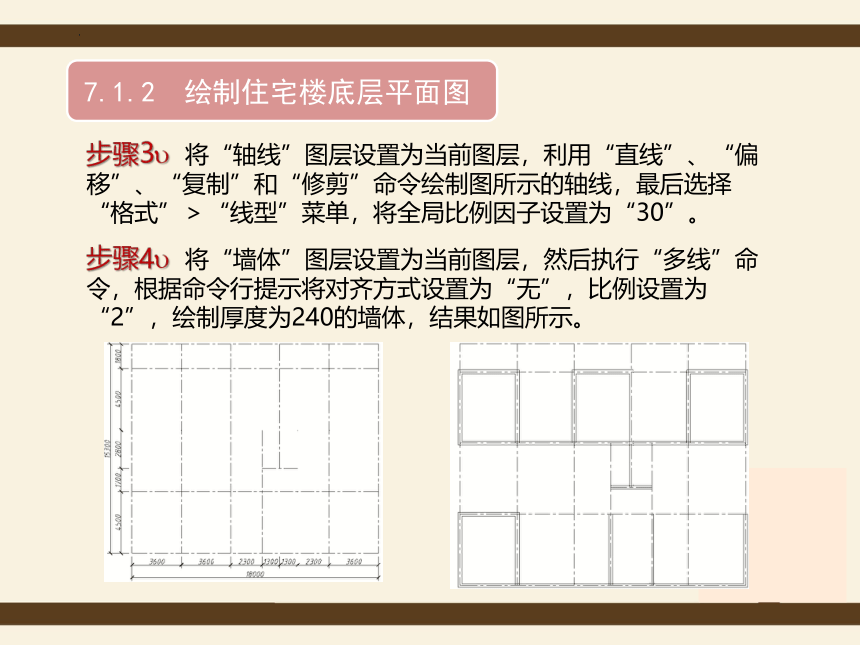

步骤3 将“轴线”图层设置为当前图层，利用“直线”、“偏移”、“复制”和“修剪”命令绘制图所示的轴线，最后选择“格式”＞“线型”菜单，将全局比例因子设置为“30”。
步骤4 将“墙体”图层设置为当前图层，然后执行“多线”命令，根据命令行提示将对齐方式设置为“无”，比例设置为“2”，绘制厚度为240的墙体，结果如图所示。
7.1.2 绘制住宅楼底层平面图
步骤5 再次执行“多线”命令，采用默认的对齐方式，将比例设置为“1”，然后绘制厚度为120的墙体共5条，结果如图所示。
提示：选择“视图”＞“缩放”＞“缩小”菜单，可将图形完全显示在绘图区。 由于上图所示的多线较多，为了防止出现漏画和错画等现象，建议读者按照从左到向或从上而下的顺序逐条轴线绘制。
多线2
多线1
多线3
多线4
多线5
7.1.2 绘制住宅楼底层平面图
步骤6 选择“格式”＞“多线样式”菜单，在打开的对话框中将“窗户”样式设置为当前样式；将“门窗”图层设置为当前图层，利用“多线”命令绘制图所示的窗户。
7.1.2 绘制住宅楼底层平面图
步骤7 将“柱子”图层设置为当前图层，然后使用“矩形”和“图案填充”命令在绘图区合适位置绘制尺寸为240×240的矩形并对其进行图案填充，其填充的图案为“SOLID”；将该图形创建为块，其基点为该矩形的正中心，最后使用“复制”命令将其复制到图所示位置。
步骤8 双击任意一条多线，在打开的“多线编辑工具”对话框中单击“T形合并”按钮 ，将图所示的A、B、C处的多线进行编辑。
A
C
B
7.1.2 绘制住宅楼底层平面图
步骤9 利用直线上的夹点和“偏移”、“复制”、“修剪”等命令绘制图所示门窗洞口处的辅助线。
提示：在对多线进行“T形合并”时，一定要先单击要修剪的多线，然后再单击与之相交的多线，否则会出现其他合并效果。
7.1.2 绘制住宅楼底层平面图
步骤10 执行“修剪”命令，并将上步绘制的辅助线作为修剪边界，依次修剪得到窗子洞口，最后删除洞口处的辅助线，结果如图1所示。
步骤11 将“门窗”图层设置为当前图层，然后在各洞口处绘制窗户，结果如图2所示。
图1
图2
7.1.2 绘制住宅楼底层平面图
步骤12 采用同样的方法，利用“复制”、“偏移”和“修剪”等命令绘制图所示的门洞。
7.1.2 绘制住宅楼底层平面图
步骤13 利用“直线”和“圆弧”命令绘制图1所示的图形，然后将该图形创建为块，基点为圆心；双击该块并进入“块编辑器”界面，然后为该块添加图2所示的参数，并将其夹点个数设置为1；单击“动作”选项卡中的“缩放”按钮，选择“距离1”参数后选取3所示的整个图形并按【Enter】键；依次单击“关闭块编辑器”按钮 和“保存更改（S）”选项，关闭块编辑界面；选中该图块，结果如图4所示。
图1
图2
图3
图4
7.1.2 绘制住宅楼底层平面图
步骤14 将“门”图块复制到所需位置，然后根据绘图需要利用该动态块上的夹点调整其尺寸，或使用“镜像”、“旋转”或“移动”命令调整该图块的位置，结果如图所示。
7.1.2 绘制住宅楼底层平面图
步骤15 将“台阶”图层设置为当前图层，利用“多段线”和“偏移”命令绘制台阶，结果如图1所示，其台阶的尺寸如图2所示。
图1
图2
7.1.2 绘制住宅楼底层平面图
步骤16 将“轴线”图层设置为当前图层，然后绘制图1所示的阳台轴线。将“阳台”图层设置为当前图层，利用“多线”命令沿图1所示的轴线绘制阳台，最后使用“镜像”命令复制镜像得到另一侧阳台，结果如图2所示。
图1
图2
7.1.2 绘制住宅楼底层平面图
步骤17 将“楼梯”图层设置为当前图层，然后按照图1所示的尺寸利用“直线”、“偏移”、“修剪”、“复制”、“镜像”等命令绘制楼梯，最后利用“多重引线”命令绘制上下楼梯的方向。其中，在多重引线样式的“内容”选项卡中将多重引线类型设置为“无”，其余选项卡中的设置如图2和3所示，图形的最终结果如图4所示。
图1
图2
图3
7.1.2 绘制住宅楼底层平面图
步骤18 将“散水”图层设置为当前图层，然后利用“偏移”、“拉长”、“修剪”和“直线”命令绘制散水，其散水图线距墙体轴线的距离为800，结果如图4所示。
图4
7.1.2 绘制住宅楼底层平面图
步骤19 单击“注释”选项卡的“文字”面板右下角的 按钮，在打开的“文字样式”对话框中创建“数字及字母”和“汉字”两种文字样式。其中，“数字及字母”样式的字体为“gbeitc.shx”，其余为默认设置；“汉字”样式的字体为“仿宋_GB2312”，高度设置为“400”，宽度因子为“0.7”，并将“汉字”样式置于当前样式。
步骤20 将“尺寸标注”图层设置为当前图层，利用“单行文字”命令注写除“储藏室”之外的其他汉字，然后利用“多行文字”命令注写“储藏室”；将“数字及字母”样式设置为当前样式，然后使用“单行文字”命令注写各门窗的名称，结果如图所示。
7.1.2 绘制住宅楼底层平面图
步骤21 打开“标注样式管理器”对话框，然后单击修改按钮，在打开的“修改标注样式：ISO－25”对话框中选择“线”选项卡，然后在“超出尺寸线”和“起点偏移量”编辑框中分别输入“3”和“5”；在“调整”选项卡的“使用全局比例”编辑框中输入“50”；“符号和箭头”及“文字”选项卡中的设置如图所示。
7.1.2 绘制住宅楼底层平面图
步骤22 利用“注释”选项卡的“标注”面板中的“线性”和“连续”等命令标注尺寸，结果如图所示。
7.1.2 绘制住宅楼底层平面图
提示：
为了使所标注的连续尺寸的尺寸界线的起点和终点在同一水平或竖直线上，可先在合适位置画出一条辅助直线，然后利用尺寸标注上的夹点或捕捉追踪功能使尺寸界线的起点和终点位于该直线上。
为了防止出现漏标或错标尺寸，建议读者先标注离图形较近的某一方向上的细部尺寸，如标注门窗洞口的定位尺寸，然后依次标注各定位轴间的尺寸和房屋的总长和总宽尺寸，最后标注各门的宽度尺寸和定位尺寸。
7.1.2 绘制住宅楼底层平面图
步骤23 在“注释”选项卡的“引线”面板中单击 按钮，在打开的“多重引线样式管理器”对话框中新建“轴线及编号”多重引线样式，其设置如图所示。
7.1.2 绘制住宅楼底层平面图
步骤24 在“注释”选项卡的“引线”面板中单击“多重引线”按钮 ，参照图例标注各定位轴线间的尺寸。
步骤25 在“插入”选项卡的“块”面板中单击“插入”按钮 ，然后将本书配套素材中“ch07”>“指北针.dwg”图块插入图例所示位置处。
步骤26 分别利用“多行文字”命令注写该平面图的名称和比例。注意，平面图的名称用“汉字”文字样式，比例用“数字及字母”文字样式，字高为“100”。
步骤27 将“墙体”图层设为当前图层，然后利用“直线”命令在图名下方绘制一条直线即可，结果如图例所示。
