第七章 打印和发布图纸
第 7 章 打印和发布图纸
图形输出
1
目录
CONTENTS
模型空间打印
2
布局空间打印
3

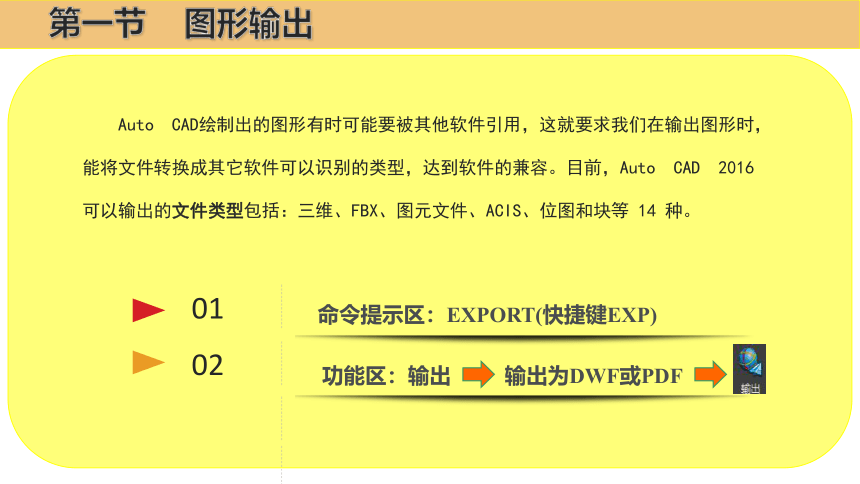

Auto CAD绘制出的图形有时可能要被其他软件引用，这就要求我们在输出图形时，能将文件转换成其它软件可以识别的类型，达到软件的兼容。目前，Auto CAD 2016 可以输出的文件类型包括：三维、FBX、图元文件、ACIS、位图和块等 14 种。
第一节 图形输出
01
02
功能区：输出 输出为DWF或PDF
命令提示区：EXPORT(快捷键EXP)

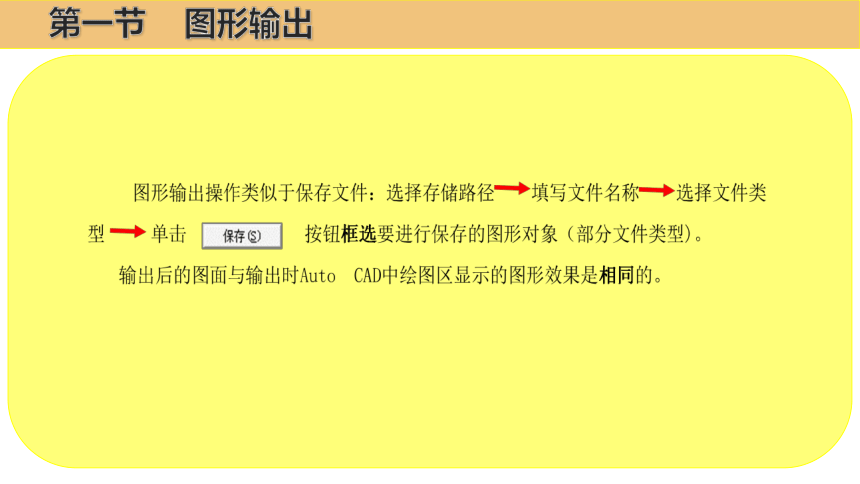

第一节 图形输出

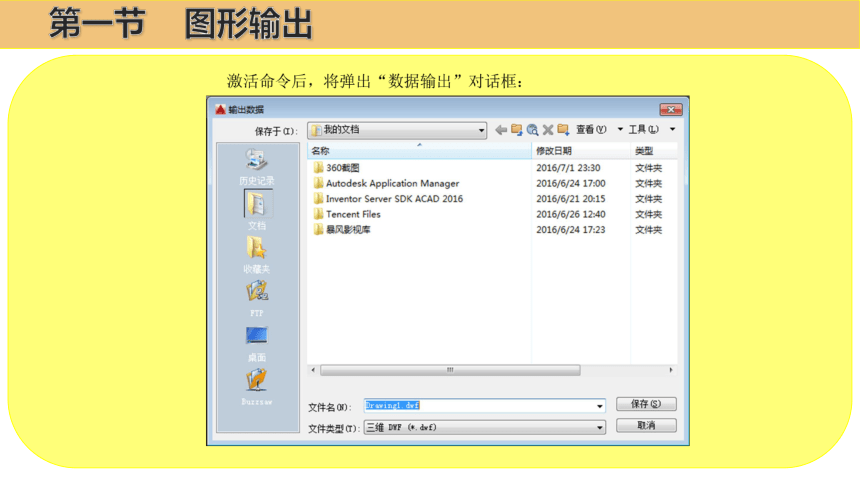

第一节 图形输出

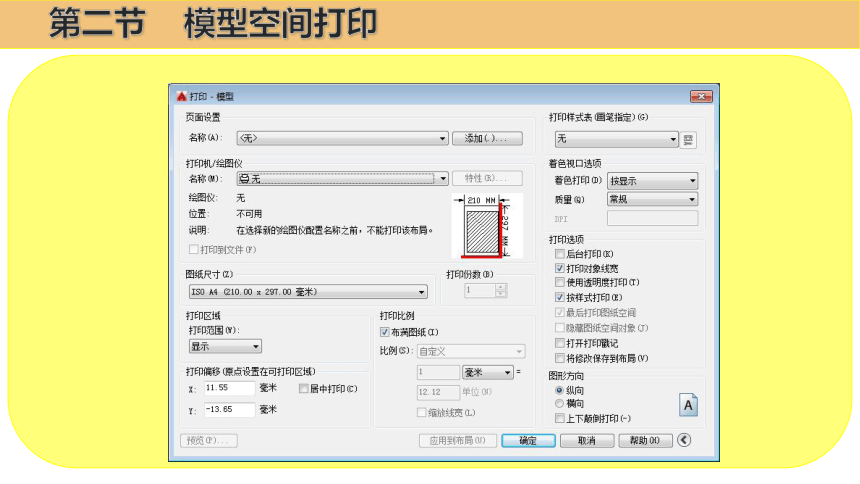

第二节 模型空间打印

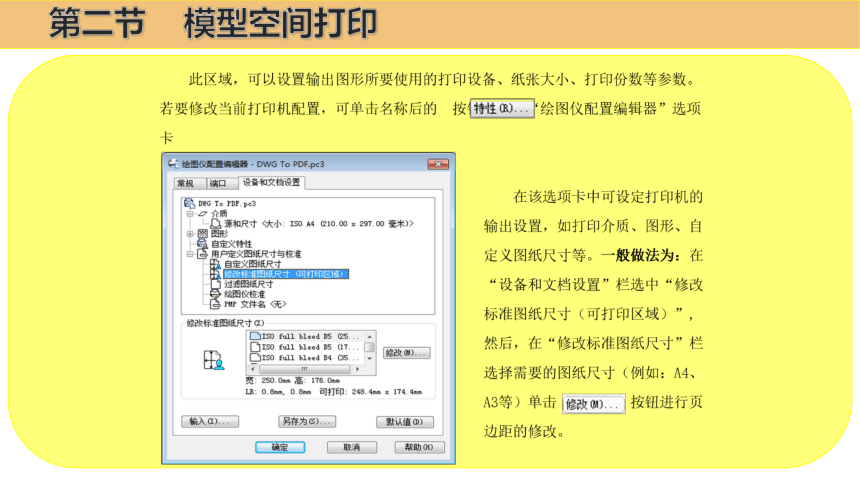

第二节 模型空间打印

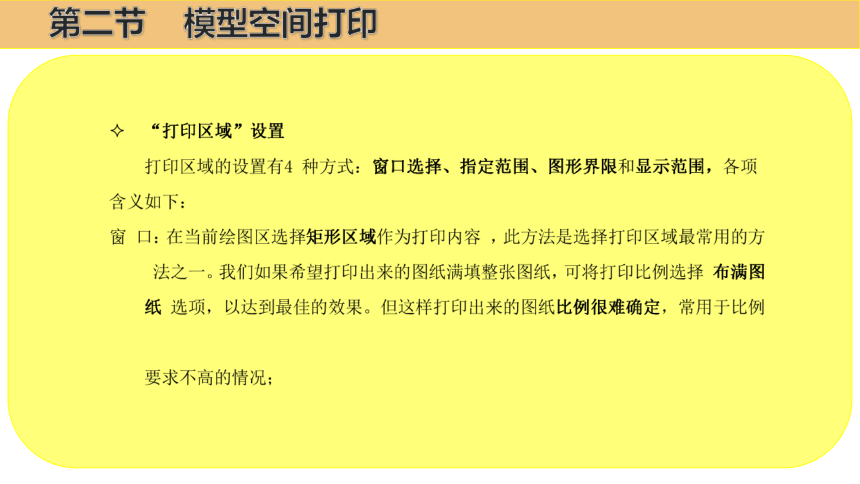

第二节 模型空间打印

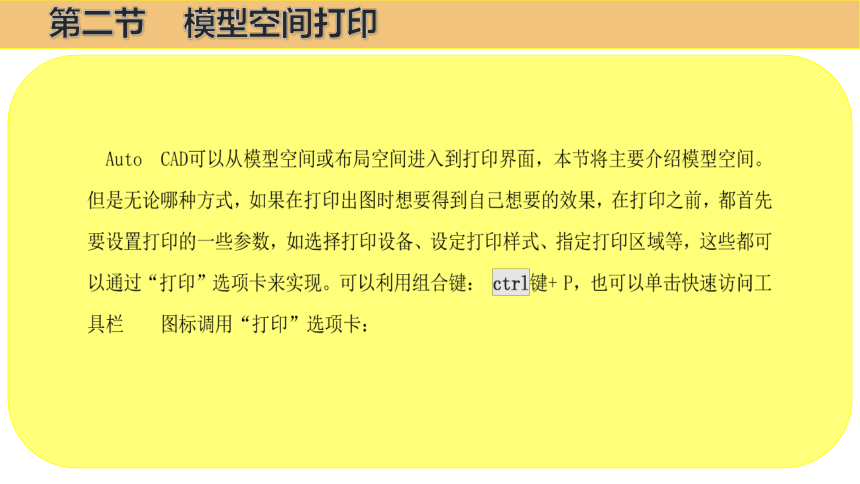

第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
实战1
要求：在模型空间中进行A3横向图纸的“PDF虚拟打印”，将图纸生成PDF文档，生成的图幅大小为A4,如图10-5。打印设置要求如下1）采用1：1的比例绘制图样，窗口、居中打印2）PDF虚拟打印机的可打印区域上下左右页
边距设置为0；
3）打印样式为monochrome.ctb；
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
第二节 模型空间打印
