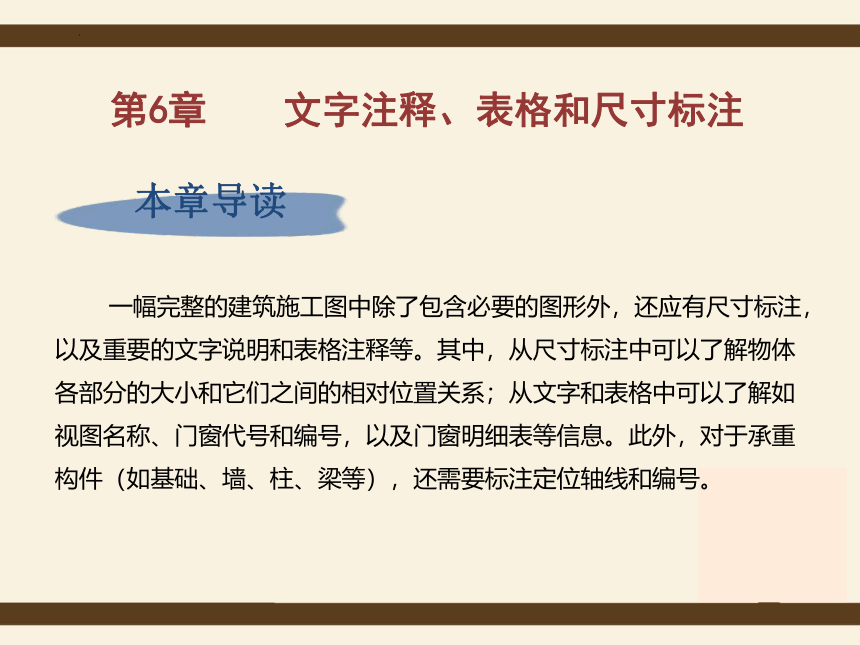

本章导读
一幅完整的建筑施工图中除了包含必要的图形外，还应有尺寸标注，以及重要的文字说明和表格注释等。其中，从尺寸标注中可以了解物体各部分的大小和它们之间的相对位置关系；从文字和表格中可以了解如视图名称、门窗代号和编号，以及门窗明细表等信息。此外，对于承重构件（如基础、墙、柱、梁等），还需要标注定位轴线和编号。
第6章 文字注释、表格和尺寸标注

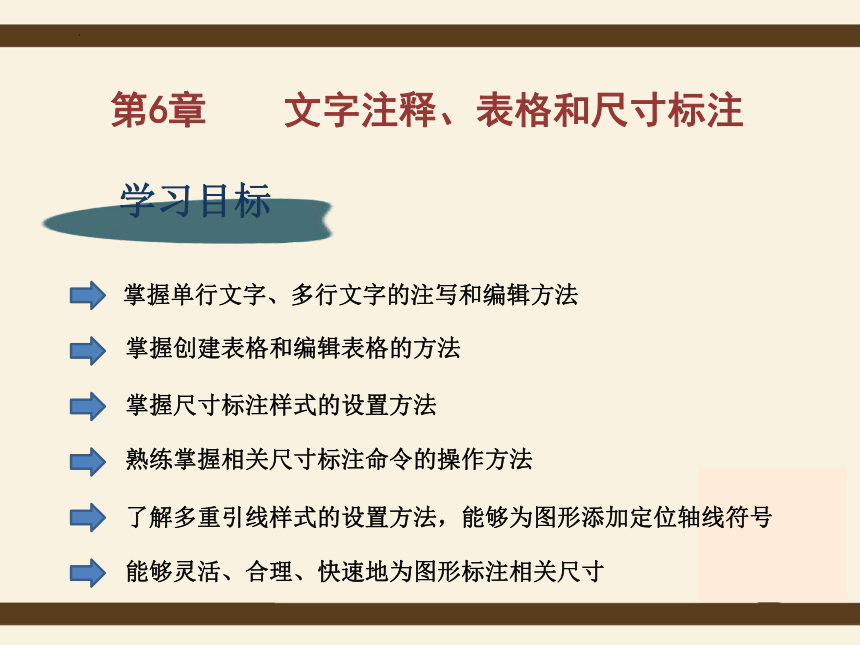

学习目标
掌握单行文字、多行文字的注写和编辑方法
掌握创建表格和编辑表格的方法
掌握尺寸标注样式的设置方法
熟练掌握相关尺寸标注命令的操作方法
了解多重引线样式的设置方法，能够为图形添加定位轴线符号
能够灵活、合理、快速地为图形标注相关尺寸

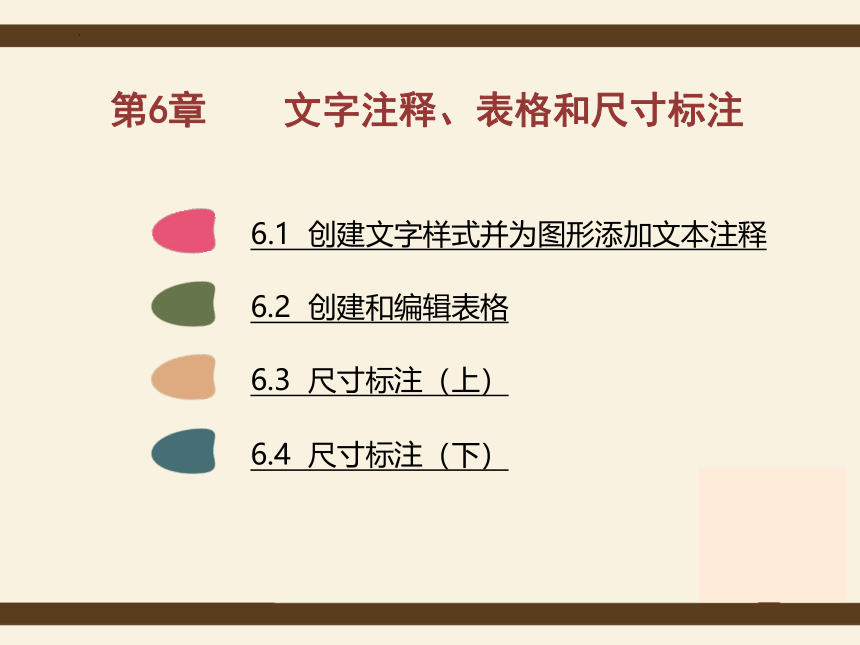

第6章 文字注释、表格和尺寸标注
第6章 文字注释、表格和尺寸标注
6.1 创建文字样式并为图形添加文本注释
6.4 尺寸标注（下）
6.2 创建和编辑表格
6.3 尺寸标注（上）
6.4.1 连续标注
6.4.2 基线标注

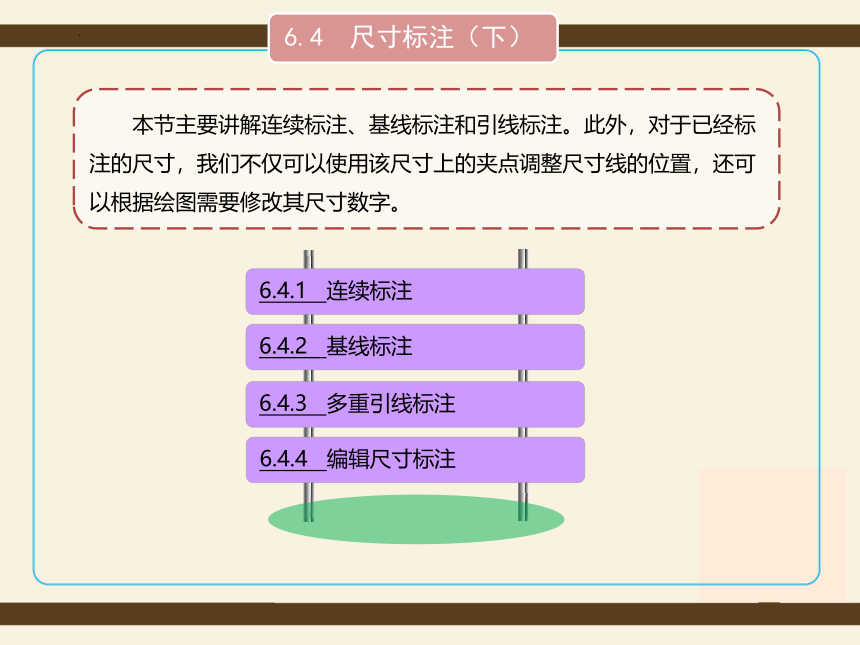

6.4 尺寸标注（下）
6.4.3 多重引线标注
本节主要讲解连续标注、基线标注和引线标注。此外，对于已经标注的尺寸，我们不仅可以使用该尺寸上的夹点调整尺寸线的位置，还可以根据绘图需要修改其尺寸数字。
6.4.4 编辑尺寸标注

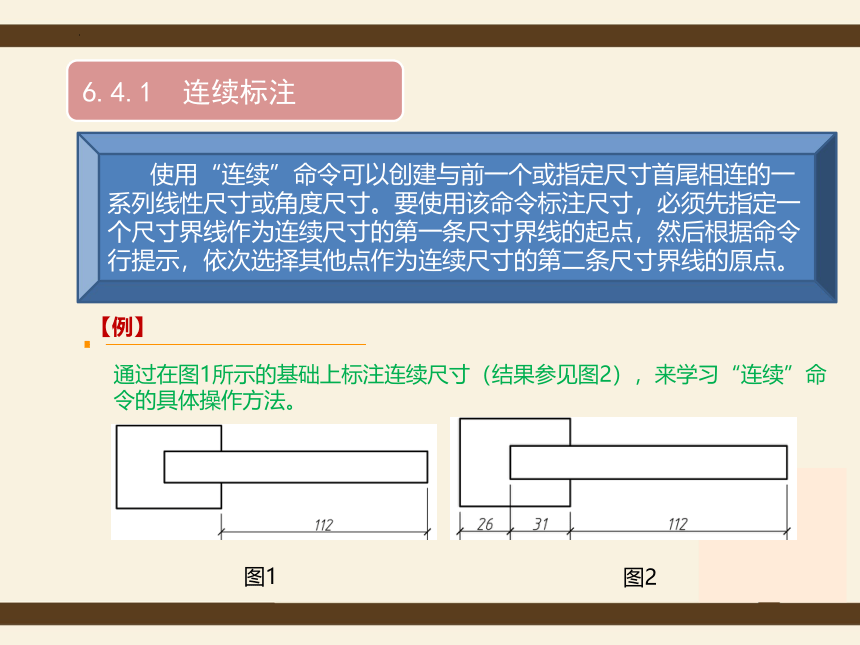

6.4.1 连续标注
使用“连续”命令可以创建与前一个或指定尺寸首尾相连的一系列线性尺寸或角度尺寸。要使用该命令标注尺寸，必须先指定一个尺寸界线作为连续尺寸的第一条尺寸界线的起点，然后根据命令行提示，依次选择其他点作为连续尺寸的第二条尺寸界线的原点。
【例】
通过在图1所示的基础上标注连续尺寸（结果参见图2），来学习“连续”命令的具体操作方法。
图1
图2

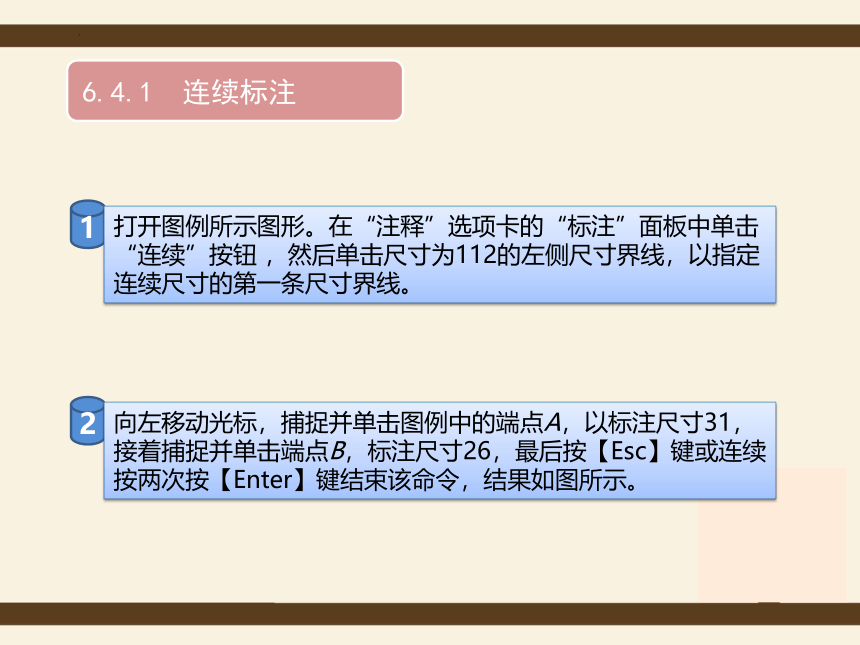

6.4.1 连续标注
1
打开图例所示图形。在“注释”选项卡的“标注”面板中单击“连续”按钮 ，然后单击尺寸为112的左侧尺寸界线，以指定连续尺寸的第一条尺寸界线。
2
向左移动光标，捕捉并单击图例中的端点A，以标注尺寸31，接着捕捉并单击端点B，标注尺寸26，最后按【Esc】键或连续按两次按【Enter】键结束该命令，结果如图所示。

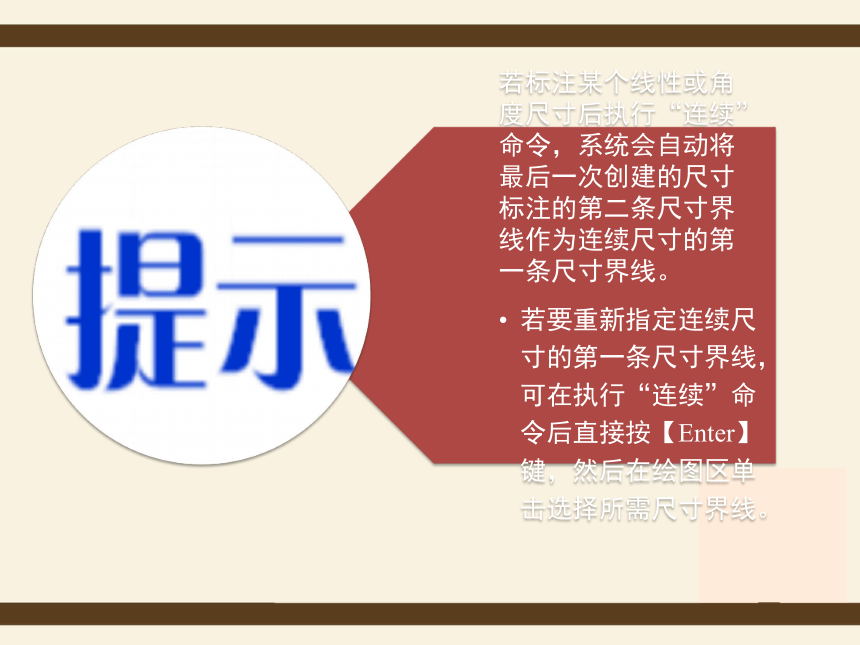

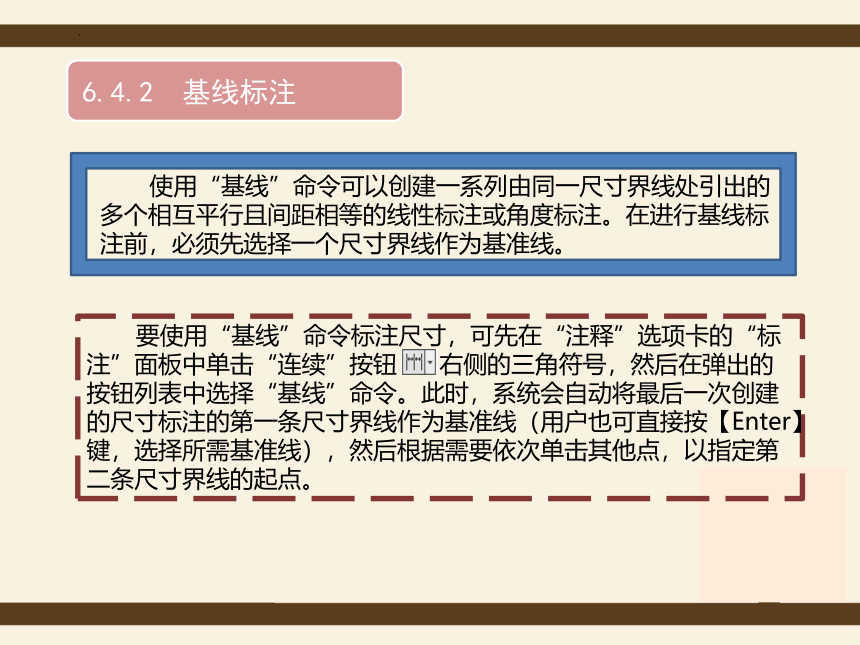

6.4.2 基线标注
使用“基线”命令可以创建一系列由同一尺寸界线处引出的多个相互平行且间距相等的线性标注或角度标注。在进行基线标注前，必须先选择一个尺寸界线作为基准线。
要使用“基线”命令标注尺寸，可先在“注释”选项卡的“标注”面板中单击“连续”按钮 右侧的三角符号，然后在弹出的按钮列表中选择“基线”命令。此时，系统会自动将最后一次创建的尺寸标注的第一条尺寸界线作为基准线（用户也可直接按【Enter】键，选择所需基准线），然后根据需要依次单击其他点，以指定第二条尺寸界线的起点。

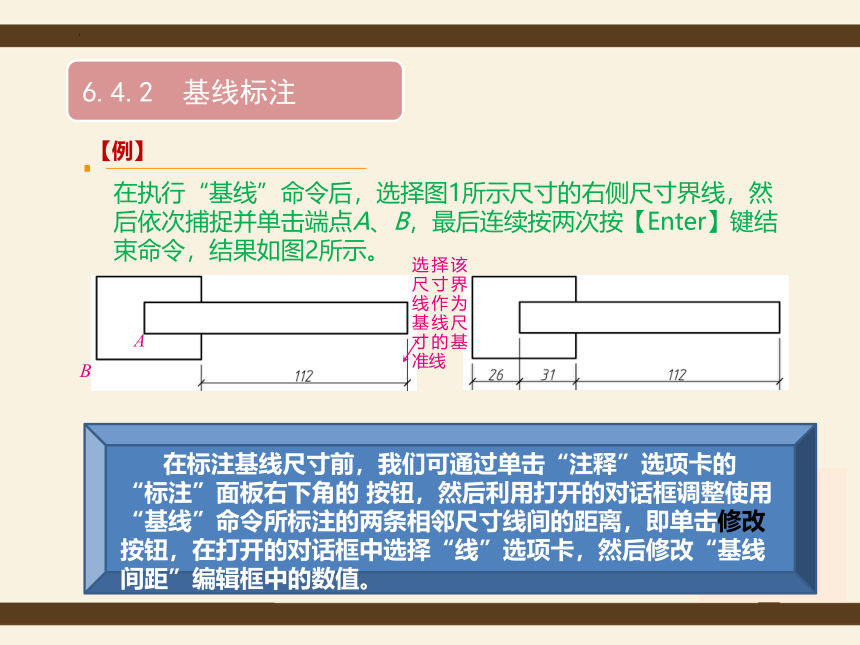

6.4.2 基线标注
【例】
在执行“基线”命令后，选择图1所示尺寸的右侧尺寸界线，然后依次捕捉并单击端点A、B，最后连续按两次按【Enter】键结束命令，结果如图2所示。
A
B
选择该尺寸界线作为基线尺寸的基准线
在标注基线尺寸前，我们可通过单击“注释”选项卡的“标注”面板右下角的 按钮，然后利用打开的对话框调整使用“基线”命令所标注的两条相邻尺寸线间的距离，即单击修改按钮，在打开的对话框中选择“线”选项卡，然后修改“基线间距”编辑框中的数值。

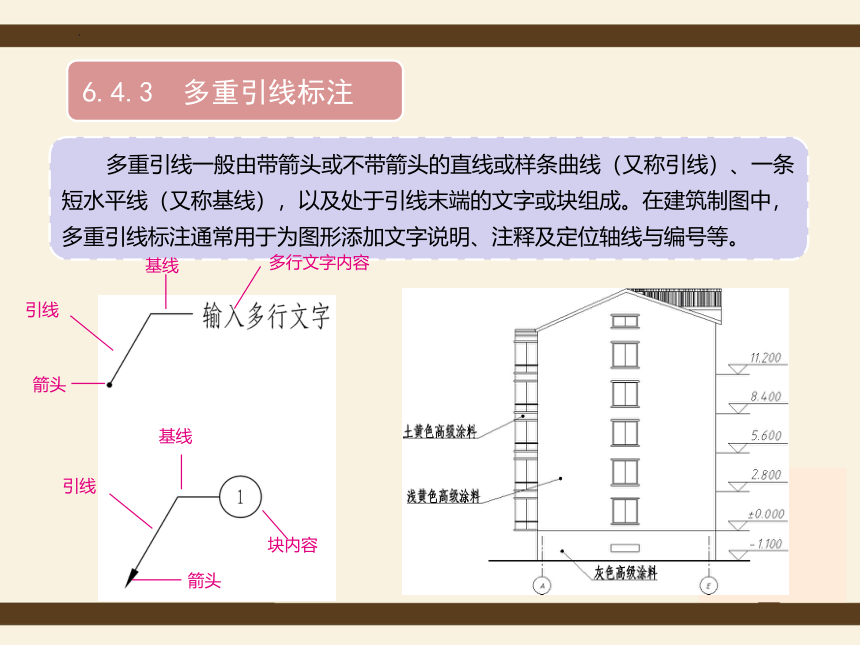

6.4.3 多重引线标注
多重引线一般由带箭头或不带箭头的直线或样条曲线（又称引线）、一条短水平线（又称基线），以及处于引线末端的文字或块组成。在建筑制图中，多重引线标注通常用于为图形添加文字说明、注释及定位轴线与编号等。
引线
箭头
基线
块内容
引线
箭头
基线
多行文字内容

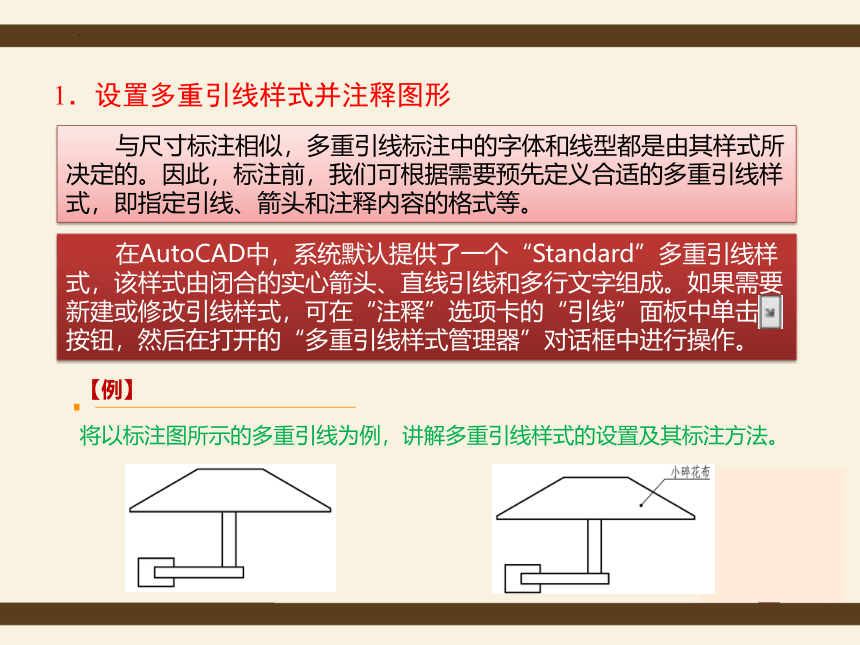

1．设置多重引线样式并注释图形
与尺寸标注相似，多重引线标注中的字体和线型都是由其样式所决定的。因此，标注前，我们可根据需要预先定义合适的多重引线样式，即指定引线、箭头和注释内容的格式等。
在AutoCAD中，系统默认提供了一个“Standard”多重引线样式，该样式由闭合的实心箭头、直线引线和多行文字组成。如果需要新建或修改引线样式，可在“注释”选项卡的“引线”面板中单击 按钮，然后在打开的“多重引线样式管理器”对话框中进行操作。
【例】
将以标注图所示的多重引线为例，讲解多重引线样式的设置及其标注方法。
步骤一
打开图例所示的图形。在“注释”选项卡的“引线”面板中单击 按钮，打开图所示的“多重引线样式管理器”对话框。
1．设置多重引线样式并注释图形
步骤二
单击该对话框中的修改按钮，打开图6-60所示的“修改多重引线样式：Standard”对话框。
1．设置多重引线样式并注释图形
引线格式：此选项卡主要用于设置引线的类型、线型、线宽，以及引线箭头的形状和大小等。
引线结构：此选项卡用于设置引线的段数、引线每一段的倾斜角度、是否包含基线和基线的距离，以及多重引线的缩放比例等。
内容：此选项卡主要用于设置引线标注的文字类型及属性，其文字类型可在“多重引线类型”下拉列表中选择，如图所示。
“引线结构”选项卡中的“最大引线点数”编辑框中的数值用于确定引线的折弯次数，即数值2或3均表示引线折弯一次（即一条引线），数值4表示折弯两次（即两条引线），数值5表示折弯三次，依此类推。
单击此按钮，可在打开的对话框中设置所需要的文字样式，此处采用已经设置好的“Standard”样式
步骤三
由图例可知，要标注的多重引线是由带圆点的引线和文字“小碎花布”组成的。因此，应在“引线格式”选项卡中的“符号”下拉列表中选择“小点”，在“大小”编辑框中输入“20”。
步骤四
单击“内容”选项卡，采用系统默认选择的多重引线类型“多行文字”，然后在“文字高度”编辑框中输入“14”，其他设置如图所示。设置完成后，依次单击确定和关闭按钮，完成引线样式的设置。
步骤五
在“注释”选项卡的“引线”面板中单击“多重引线”按钮 ，在图所示的A点处单击，以指定引线箭头的位置，然后移动光标并在B点处单击，以指定基线的位置，接着在弹出的编辑框中输入“小碎花布”，最后在绘图区任意位置处单击，完成多重引线的标注，结果如图例所示。
A
B
提示
在执行“多重引线”命令后，系统默认按“指定箭头位置→引线（基线）位置→文字或块”的顺序标注多重引线。读者还可以根据需要，参照命令行中的提示重新设置多重引线的绘制顺序。但若重新设置了多重引线的绘制顺序，则以后标注多重引线时，系统会自动继承前一次设置的顺序。
2．编辑多重引线
若要修改多重引线中箭头的大小、基线距离或文字的高度等特性，可通过修改多重引线的样式进行修改，或利用“特性”选项板进行修改。
修改多重引线的属性
6.4.4 编辑尺寸标注
在AutoCAD中选中某个尺寸标注后，可显示该尺寸标注上的所有夹点，如图6-64所示。使用尺寸标注上的夹点可以调整尺寸数字、尺寸线和尺寸界线的位置。不同类型的尺寸标注，其夹点的个数和功能也有所不同。
1．使用夹点调整尺寸标注
对于已经标注的尺寸，我们既可以使用该尺寸上的夹点调整尺寸线的位置，也可以根据绘图需要修改其尺寸文字。
尺寸线夹点
尺寸界线夹点
尺寸数字夹点
尺寸线夹点
尺寸界线夹点
6.4.4 编辑尺寸标注
尺寸标注中各夹点的功能如下：
尺寸数字夹点：单击尺寸数字的夹点并沿与尺寸线垂直的方向移动光标，可改变尺寸线的放置位置，若沿与尺寸线平行的方向移动光标，可移动尺寸数字的位置。
尺寸线夹点：单击尺寸线夹点并移动光标，可同时改变尺寸线和尺寸数字的位置。
尺寸界线夹点：单击尺寸界线的夹点并移动光标，可调整尺寸标注的范围。
2．编辑尺寸文本
若要修改尺寸文本中的数值，可在标注尺寸的过程中，按照命令行提示输入“t”或“m”进行编辑，或在标注尺寸后，使用“ed”命令来编辑修改。
要标注图所示的尺寸，可按以下两种方法进行操作。
2．编辑尺寸文本
方法一：选择“线性”命令，依次单击图所示的端点A、B，然后根据命令行提示输入“t”并按【Enter】键，接着在命令行或动态输入框中输入“4×8＝32”并按【Enter】键，向左移动光标并在合适位置单击即可
A
B
方法二：选择“线性”命令，依次单击图所示的端点A、B，接着在合适位置单击，以标注线性尺寸32；输入“ed”并按【Enter】键，选择所标注的尺寸32，然后将光标移至编辑框中的数字“32”前并输入“4×8＝”，最后在绘图区中的其他位置单击即可。
2．编辑尺寸文本
提示：在AutoCAD中，尺寸标注中的大多数特殊符号都可以借助
各种输入法所提供的软键盘来输入，如图所示。
练 习
1．创建一个名为“user”的文字样式，字体为“楷体”，字体高度为“5”，倾斜角度为“15°”，然后利用“单行文字”或“多行文字”命令注写图所示文字。
练 习
2．利用本章所学知识为图6-69所示单层房屋的正立面图标注尺寸。
练 习
由于图所示尺寸标注中的尺寸起止符号有两种，故标注尺寸前，需要先创建两种尺寸标注样式。
提示
练 习
3．利用本章所学知识为图所示建筑平面图标注尺寸及相关文字。要求：图中汉字及尺寸标注均按A3图纸的基本要求设置。其中，A3图幅中尺寸起止符号为3.5，汉字及尺寸数字的大小为7。
练 习
提示
① 创建文字样式，并将字体设为“仿宋_GB2312”，字高设为“350”，然后利用“单行文字”命令注写各居室的名称。
② 创建尺寸标注样式。在“线”选项卡中将“超出尺寸线”和“起点偏移量”编辑框中的值均设为“3”；在“符号和箭头”选项卡中将尺寸起止符号设为“建筑标记”，大小设为“3.5”；在“文字”选项卡中创建文字样式，并将文字高度设为“7”；在“调整”选项卡中的“使用全局比例”编辑框中输入“50”，即可将组成尺寸标注的所有部分放大50倍。
③ 利用“线性”、“连续”等命令标注尺寸。
练 习
提示
④ 定位轴线使用“多重引线”命令标注。标注前，需要先创建多重引线样式，即将“引线格式”选项卡中的箭头符号设为“无”，“引线结构”选项卡中不选中“基线设置”区域中的复选框，且在“指定比例”编辑框中输入“50”，“内容”选项卡中的设置如图所示。
练 习
提示
⑤ 单击“插入”选项卡“块定义”面板中的“块编辑器”按钮，然后在打开的“编辑块定义”对话框中选择“_TaCircle”选项并单击 确定按钮；在打开的界面中选中绘图区中的文字“TAGNUMBER”并单击鼠标右键，在弹出的快捷菜单中选择“特性”菜单项；在“特性”选项卡中将其高度设为“5”，将文字样式设为“尺寸数字”，最后退出块编辑器界面即可。
练 习
4．利用“表格”命令绘制图所示表格。要求：表格中的汉字字体为“仿宋_GB2312”，宽度因子为“0.7”，字高为“3.5”，各行、列的尺寸如下图所示。
练 习
提示
① 创建表格样式。由于图中不包含标题和表头，因此在设置表格样式时，只需设置所需要的“数据”单元样式的格式即可。
② 绘制表格。执行“表格”命令，然后在打开的对话框中将表格的列数设为“7”，列宽设为任意数，行数设为“2”，行高设为“1”，接着在下方的“设置单元样式”区域中将第一行、第二行和第三行单元样式均设为“数据”，然后绘制图1所示的表格。
③ 合并表格单元。选中要合并的表格单元，然后在“合并”面板中单击“合并单元”按钮，从弹出的下拉列表中选择所需命令即可，结果如图2所示。
表格单元1
表格单元2
表格单元3
表格单元4
练 习
提示
⑤ 设置标题栏的外边框线的线宽。
⑥ 输入表格内容。双击要填写内容的表格单元，然后在出现的编辑框中输入相应文字，接着按【Tab】键或按【←】、【↑】、【↓】、【→】方向键移动光标，并在其他表格单元中填写所需内容。
