第1章 AutoCAD 基础知识

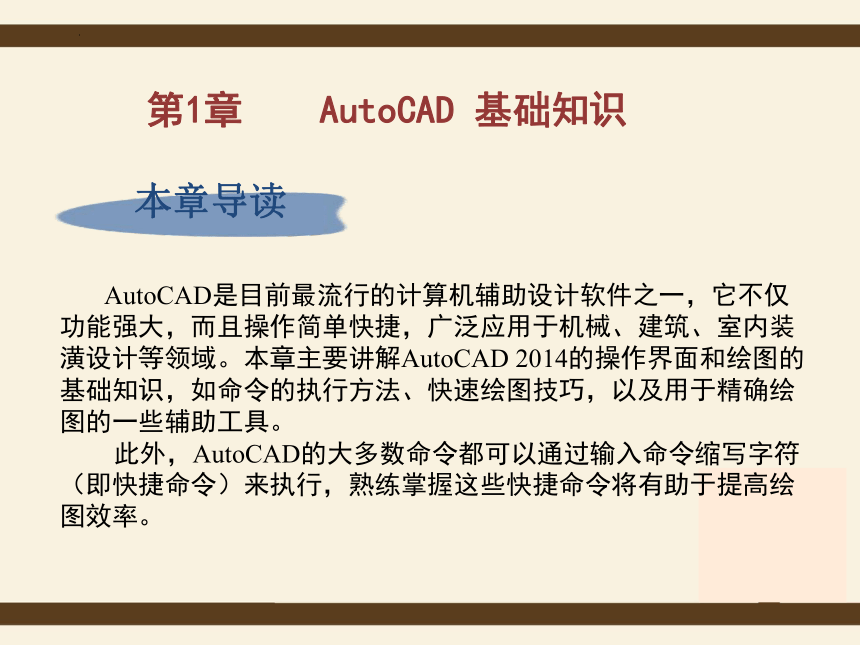

本章导读
AutoCAD是目前最流行的计算机辅助设计软件之一，它不仅功能强大，而且操作简单快捷，广泛应用于机械、建筑、室内装潢设计等领域。本章主要讲解AutoCAD 2014的操作界面和绘图的基础知识，如命令的执行方法、快速绘图技巧，以及用于精确绘图的一些辅助工具。
此外，AutoCAD的大多数命令都可以通过输入命令缩写字符（即快捷命令）来执行，熟练掌握这些快捷命令将有助于提高绘图效率。
第1章 AutoCAD 基础知识

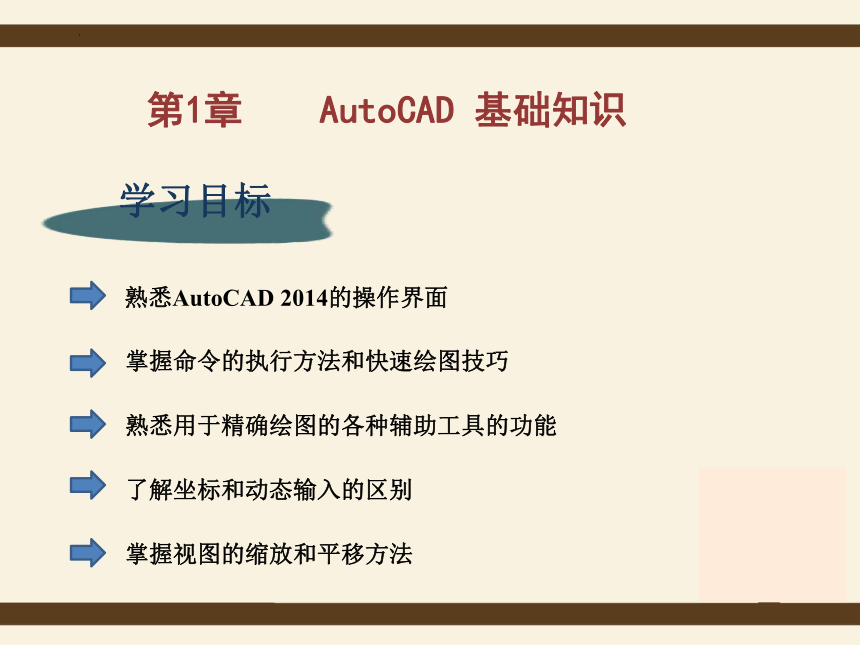

学习目标
熟悉AutoCAD 2014的操作界面
掌握命令的执行方法和快速绘图技巧
熟悉用于精确绘图的各种辅助工具的功能
了解坐标和动态输入的区别
掌握视图的缩放和平移方法

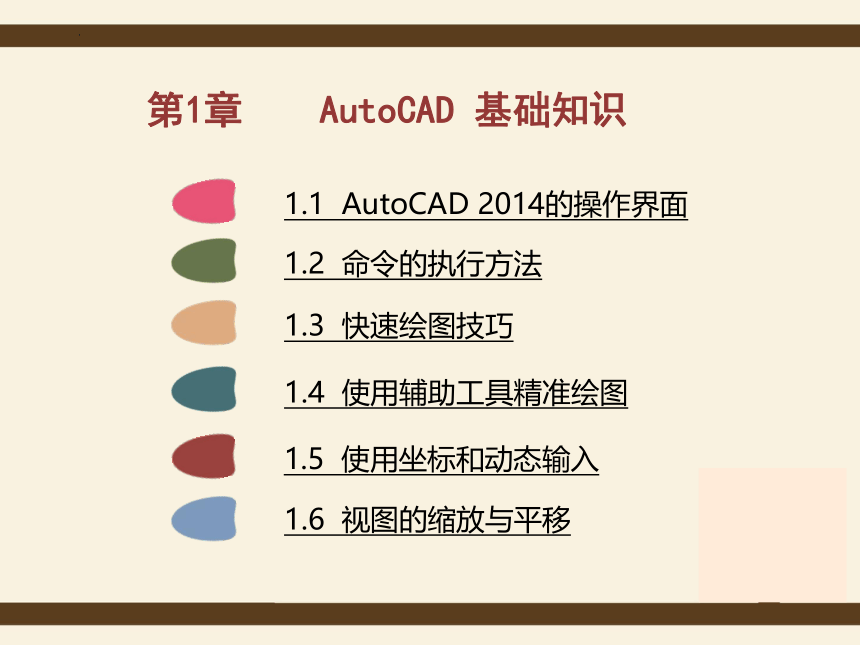

第1章 AutoCAD 基础知识
1.1 AutoCAD 2014的操作界面
1.4 使用辅助工具精准绘图
1.2 命令的执行方法
1.3 快速绘图技巧
1.6 视图的缩放与平移
1.5 使用坐标和动态输入
1.1 AutoCAD 2014的操作界面

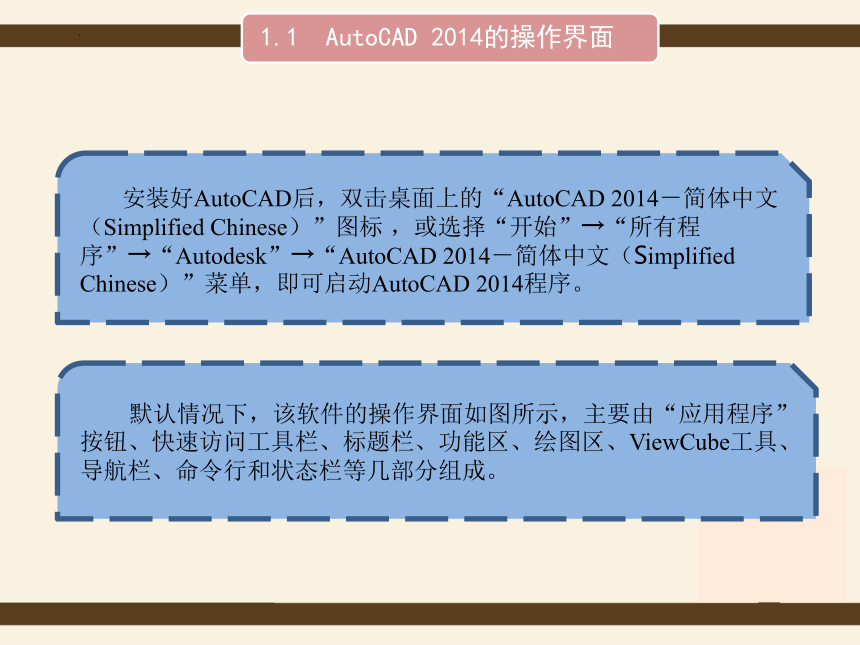

安装好AutoCAD后，双击桌面上的“AutoCAD 2014－简体中文（Simplified Chinese）”图标 ，或选择“开始”→“所有程序”→“Autodesk”→“AutoCAD 2014－简体中文（Simplified Chinese）”菜单，即可启动AutoCAD 2014程序。

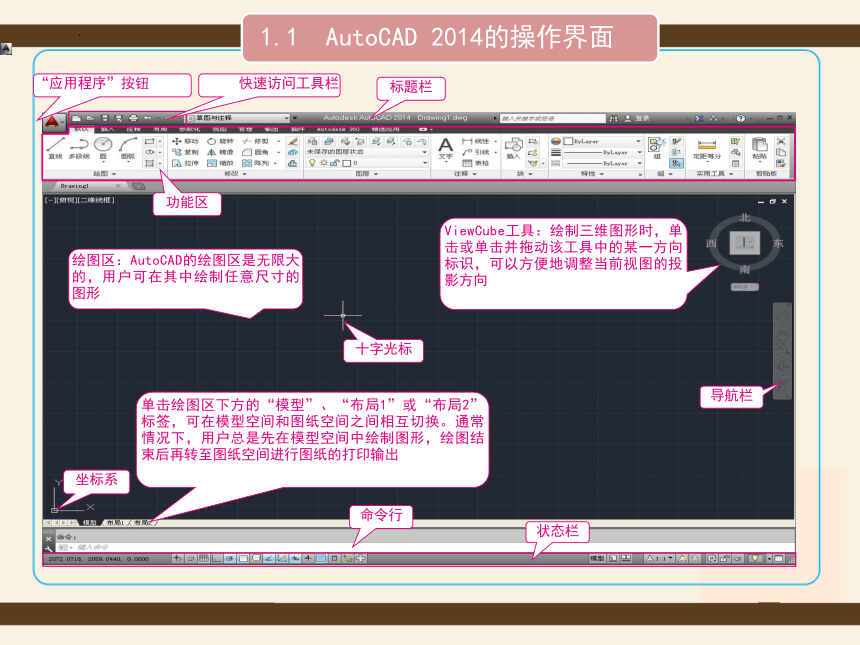

默认情况下，该软件的操作界面如图所示，主要由“应用程序”按钮、快速访问工具栏、标题栏、功能区、绘图区、ViewCube工具、导航栏、命令行和状态栏等几部分组成。
1.1 AutoCAD 2014的操作界面
标题栏
“应用程序”按钮
十字光标
绘图区：AutoCAD的绘图区是无限大的，用户可在其中绘制任意尺寸的图形
命令行
状态栏
导航栏
坐标系
单击绘图区下方的“模型”、“布局1”或“布局2”标签，可在模型空间和图纸空间之间相互切换。通常情况下，用户总是先在模型空间中绘制图形，绘图结束后再转至图纸空间进行图纸的打印输出
快速访问工具栏
ViewCube工具：绘制三维图形时，单击或单击并拖动该工具中的某一方向标识，可以方便地调整当前视图的投影方向
功能区
1.4 AutoCAD 2014的操作界面

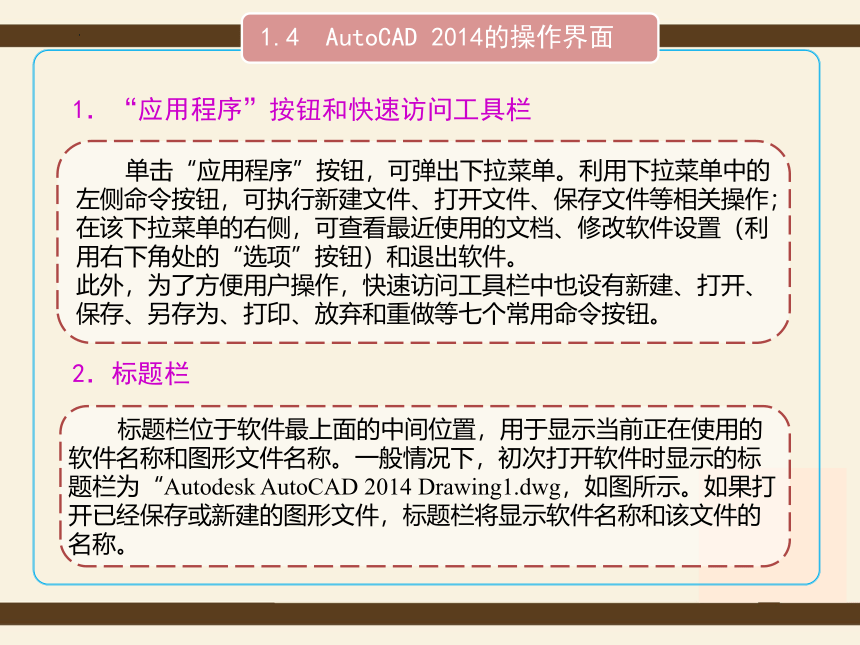

单击“应用程序”按钮，可弹出下拉菜单。利用下拉菜单中的左侧命令按钮，可执行新建文件、打开文件、保存文件等相关操作；在该下拉菜单的右侧，可查看最近使用的文档、修改软件设置（利用右下角处的“选项”按钮）和退出软件。
此外，为了方便用户操作，快速访问工具栏中也设有新建、打开、保存、另存为、打印、放弃和重做等七个常用命令按钮。
1．“应用程序”按钮和快速访问工具栏
标题栏位于软件最上面的中间位置，用于显示当前正在使用的软件名称和图形文件名称。一般情况下，初次打开软件时显示的标题栏为“Autodesk AutoCAD 2014 Drawing1.dwg，如图所示。如果打开已经保存或新建的图形文件，标题栏将显示软件名称和该文件的名称。
2．标题栏
1.4 AutoCAD 2014的操作界面

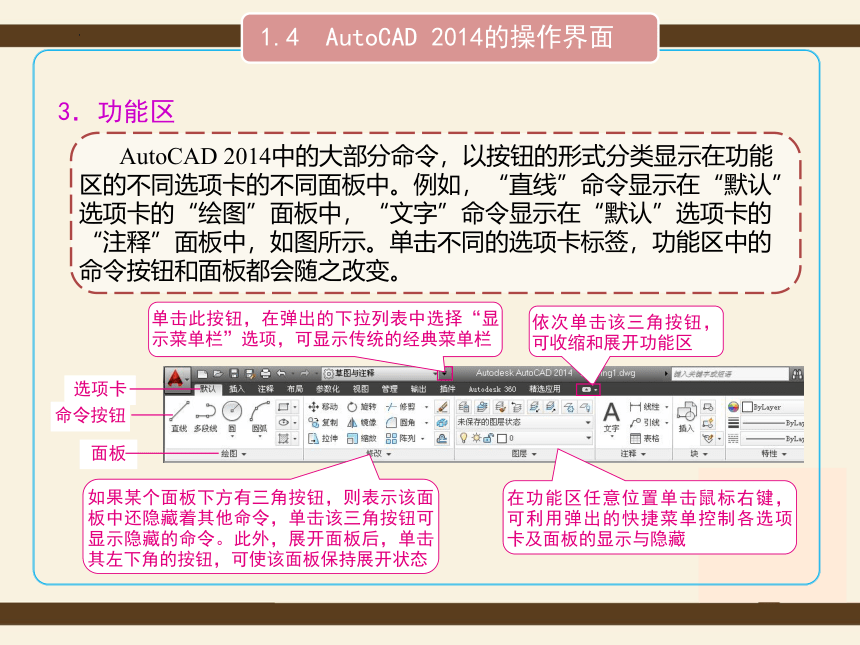

3．功能区
如果某个面板下方有三角按钮，则表示该面板中还隐藏着其他命令，单击该三角按钮可显示隐藏的命令。此外，展开面板后，单击其左下角的按钮，可使该面板保持展开状态
在功能区任意位置单击鼠标右键，可利用弹出的快捷菜单控制各选项卡及面板的显示与隐藏
单击此按钮，在弹出的下拉列表中选择“显示菜单栏”选项，可显示传统的经典菜单栏
依次单击该三角按钮，可收缩和展开功能区
选项卡
命令按钮
面板
AutoCAD 2014中的大部分命令，以按钮的形式分类显示在功能区的不同选项卡的不同面板中。例如，“直线”命令显示在“默认”选项卡的“绘图”面板中，“文字”命令显示在“默认”选项卡的“注释”面板中，如图所示。单击不同的选项卡标签，功能区中的命令按钮和面板都会随之改变。

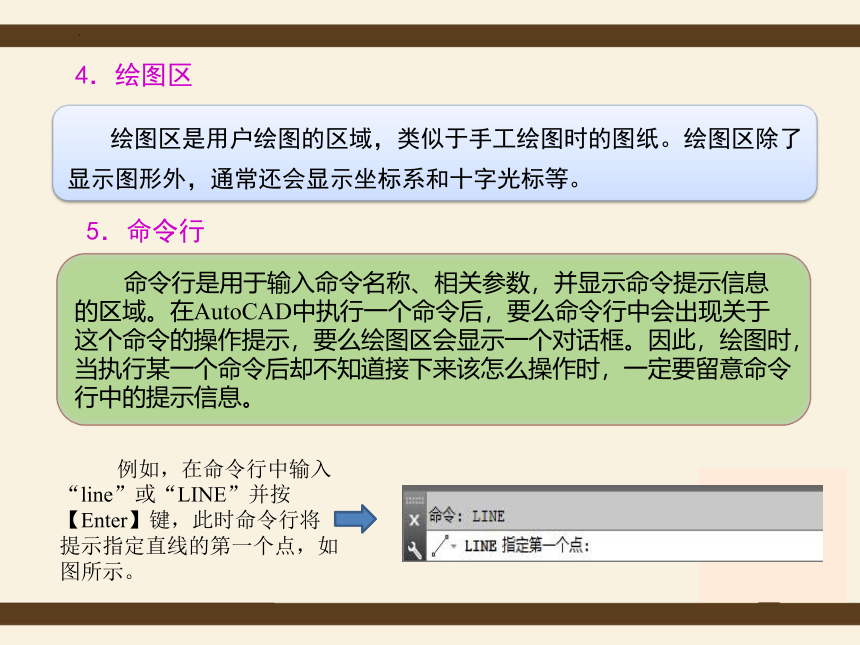

4．绘图区
绘图区是用户绘图的区域，类似于手工绘图时的图纸。绘图区除了显示图形外，通常还会显示坐标系和十字光标等。

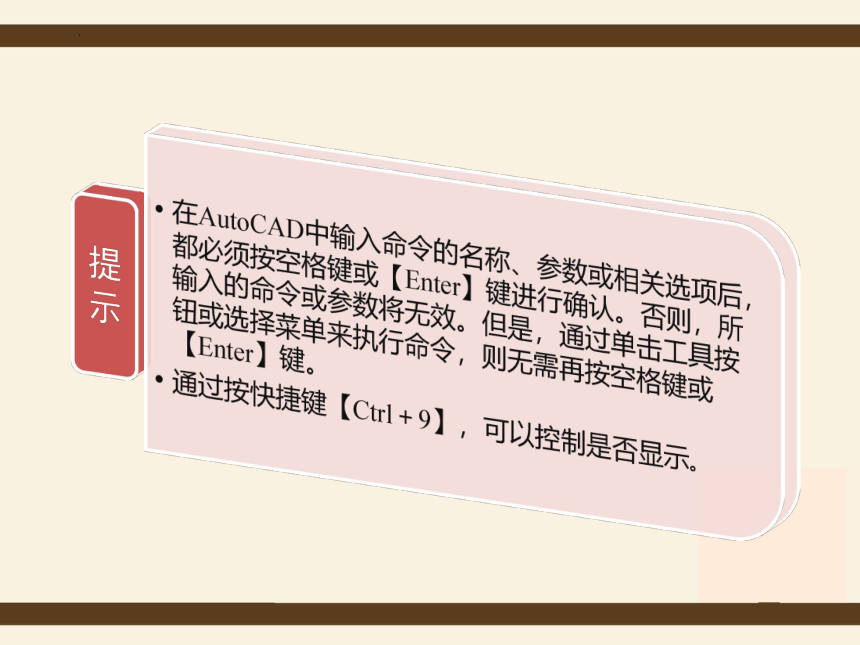

5．命令行
命令行是用于输入命令名称、相关参数，并显示命令提示信息的区域。在AutoCAD中执行一个命令后，要么命令行中会出现关于这个命令的操作提示，要么绘图区会显示一个对话框。因此，绘图时，当执行某一个命令后却不知道接下来该怎么操作时，一定要留意命令行中的提示信息。
例如，在命令行中输入“line”或“LINE”并按【Enter】键，此时命令行将提示指定直线的第一个点，如图所示。

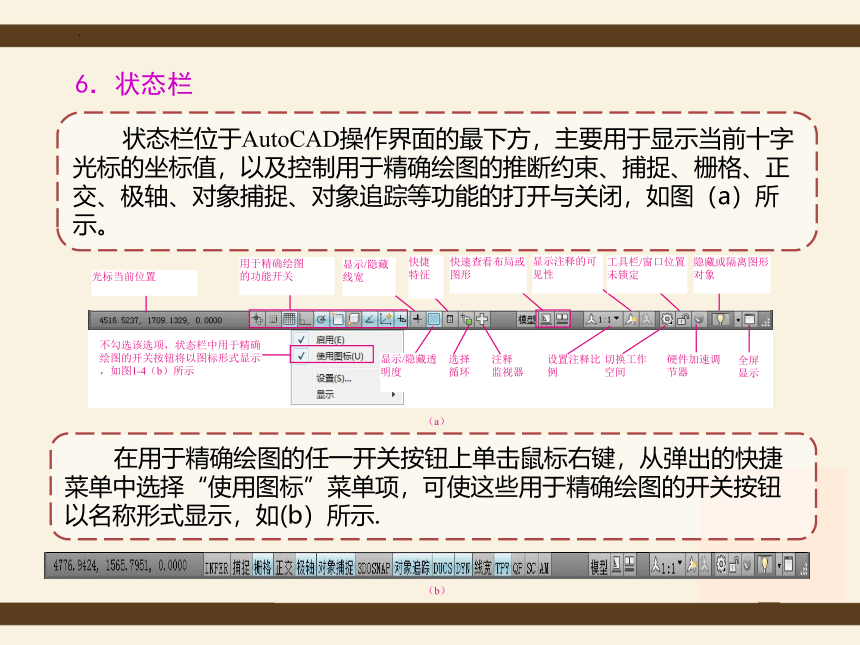

6．状态栏
状态栏位于AutoCAD操作界面的最下方，主要用于显示当前十字光标的坐标值，以及控制用于精确绘图的推断约束、捕捉、栅格、正交、极轴、对象捕捉、对象追踪等功能的打开与关闭，如图（a）所示。
注释
监视器
设置注释比例
切换工作空间
全屏
显示
硬件加速调节器
选择
循环
显示/隐藏透明度
不勾选该选项，状态栏中用于精确绘图的开关按钮将以图标形式显示，如图1-4（b）所示
光标当前位置
用于精确绘图
的功能开关
显示/隐藏线宽
快速查看布局或图形
显示注释的可见性
工具栏/窗口位置未锁定
隐藏或隔离图形对象
快捷
特征
（a）
在用于精确绘图的任一开关按钮上单击鼠标右键，从弹出的快捷菜单中选择“使用图标”菜单项，可使这些用于精确绘图的开关按钮以名称形式显示，如(b）所示.
（b）
1.2 命令的执行方法

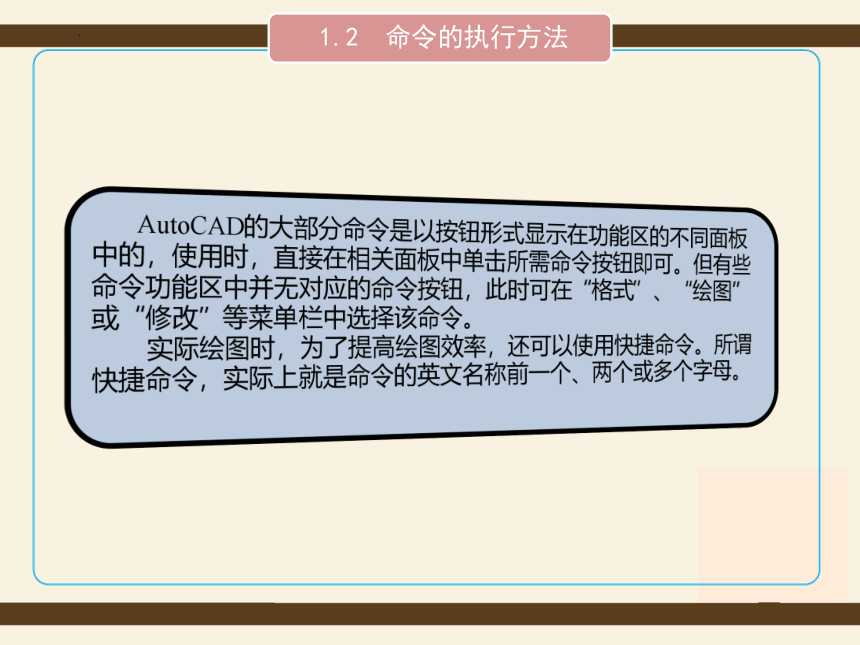

AutoCAD的大部分命令是以按钮形式显示在功能区的不同面板中的，使用时，直接在相关面板中单击所需命令按钮即可。但有些命令功能区中并无对应的命令按钮，此时可在“格式”、“绘图”或“修改”等菜单栏中选择该命令。
实际绘图时，为了提高绘图效率，还可以使用快捷命令。所谓快捷命令，实际上就是命令的英文名称前一个、两个或多个字母。
1.2 命令的执行方法

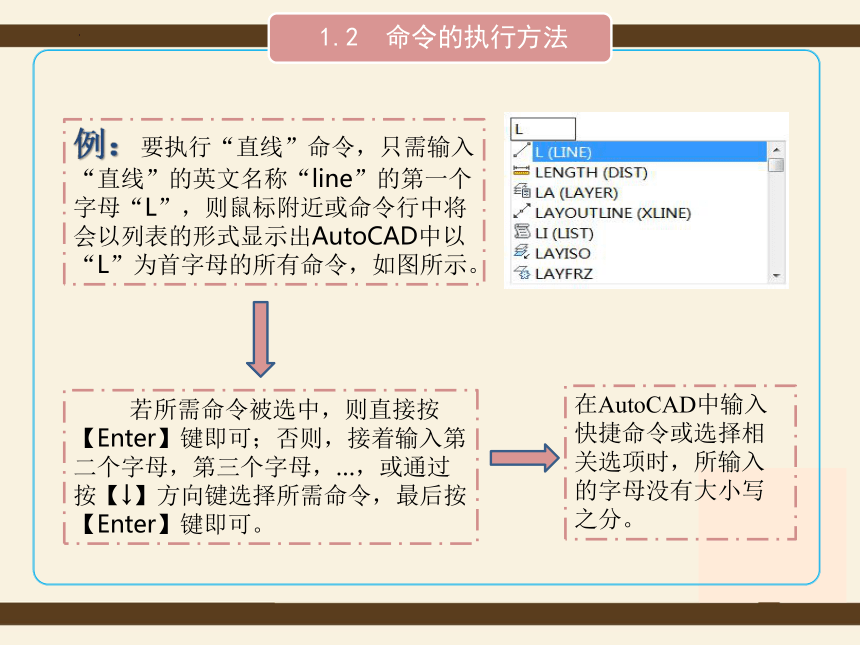

例：要执行“直线”命令，只需输入“直线”的英文名称“line”的第一个字母“L”，则鼠标附近或命令行中将会以列表的形式显示出AutoCAD中以“L”为首字母的所有命令，如图所示。
若所需命令被选中，则直接按【Enter】键即可；否则，接着输入第二个字母，第三个字母，…，或通过按【↓】方向键选择所需命令，最后按【Enter】键即可。
在AutoCAD中输入快捷命令或选择相关选项时，所输入的字母没有大小写之分。
1.3 快速绘图技巧
在AutoCAD中，无论是输入快捷命令、尺寸数字或其他字母，在输入完成后都需要按【Enter】键或空格键确认，否则所输入的内容无效。此外，绘图过程中随时按【Esc】键，都可以终止当前操作；绘图结束后，按空格键或按【Enter】键，可重复执行上一个命令，不管上一个命令是完成了还是被取消了。
绘图过程中，如果发现上一步操作出现错误，可按【Ctrl＋Z】快捷键撤销上一步操作，连续按【Ctrl＋Z】快捷键，可连续撤销多步操作。如果撤销后又后悔了，怎么办？
这很简单，只要你在撤销后未执行其他操作，还可以按【Ctrl＋Y】快捷键恢复被撤销的内容。
1.4.1 栅格与捕捉
1.4.2 正交与极轴追踪
1.4.3 对象捕捉
1.4 使用辅助工具精确绘图
在AutoCAD中，利用捕捉功能可控制光标的移动距离；利用栅格可快速查询对象之间的距离；利用正交和极轴追踪功能可绘制水平、垂直或倾斜直线；利用对象捕捉可精确地捕捉对象的特征点；利用对象捕捉追踪功能可使光标沿指定对象的特征点进行正交和极轴追踪。
1.4.4 对象捕捉追踪
击状态栏中的“栅格”开关按钮栅格（或者按快捷键【F7】），可在绘图区显示或关闭栅格，如图所示，使用该功能可以直观地查看对象之间的相对位置或距离。
1.4.1 栅格与捕捉
单击状态栏中的捕捉开关按钮（或者按快捷键【F9】），可打开或关闭“捕捉”模式。打开“捕捉”模式后执行绘图命令，则光标只能按照系统默认或用户定义的间距移动。
1.4.1 栅格与捕捉
若选中该单选钮，并在“极轴间距”设置区中输入极轴距离，则光标将按照设置的间距沿极轴（稍后介绍）精确移动
默认情况下，光标沿X轴和Y轴方向上的捕捉间距均为10。若要重新设置捕捉间距和栅格间距等，可在状态栏中的栅格或捕捉开关按钮上右击，在弹出的快捷菜单中选择“设置”菜单项，打开图所示的“草图设置”对话框，然后在“捕捉和栅格”选项卡中进行设置。
打开“捕捉”功能后，在绘图过程中，光标会按图所示对话框中所设置的参数进行移动。因此，在没有特殊要求的情况下，绘图时一般将“捕捉”功能关闭。
正交与极轴是AutoCAD的另外两项重要功能，主要用于控制绘图时光标移动的方向。其中，利用正交可以控制绘图时光标只能沿水平或垂直（分别平行于当前坐标系的X轴与Y轴）方向移动；利用极轴追踪可控制光标沿由极轴角定义的极轴方向移动，常用来绘制指定角度的斜线。
1.4.2 正交与极轴追踪
单击状态栏中的正交与极轴开关按钮，可分别打开或关闭“正交”和“极轴追踪”模式，其对应的快捷键分别为【F8】和【F10】。由于“正交”模式比较简单，因此下面重点讲解“极轴追踪”模式。
打开“极轴追踪”模式后，在绘制直线或执行其他操作时，如果光标位于极轴上，此时光标附近将出现一条极轴追踪线及距离与角度提示信息，如图（a）所示。
1.4.2 正交与极轴追踪
图（a））
1.4.2 正交与极轴追踪
由于极轴追踪是按事先指定的增量角来进行追踪的，因此改变极轴增量角，极轴也会随之改变。例如，将极轴增量角设置30，则极轴分别为0°、30°、60°、90°、120°、150°等（30的整数倍）
注意：
此处的极轴角是由图(b)所示“草图设置”对话框中的“增量角”的参数决定的。
图（b）
1.4.3 对象捕捉
在绘图时，如果希望将十字光标定位在现有图形的一些特殊点上，如圆的圆心，直线的中心、端点等处，可利用对象捕捉功能来实现。在AutoCAD中，对象捕捉模式有“运行捕捉”与“覆盖捕捉”两种，下面分别进行介绍。
1．“运行捕捉”模式
只要打开状态栏中的对象捕捉开关，则“运行捕捉”模式开启。此时，所有启用的捕捉模式均有效。例如，要用直线连接图中两条直线的端点A、B，使其成为一个封闭图形，其具体的操作步骤如下。
素材：ch01\对象捕捉01.dwg
A
B
1.4.3 对象捕捉
步骤一
如果状态栏中对象捕捉开关呈灰色状态显示，表示“运行捕捉”模式还没开启，此时可单击该开关按钮将其开启（开启后，开关按钮将呈浅蓝色状态显示，再次单击可关闭“运行捕捉”模式）。
步骤二
在“默认”选项卡的“绘图”面板中单击“直线”按钮 ，然后将光标移动到图1（a）所示的端点A处，待出现图2（a）所示的“端点”提示时（表示已捕捉到该点）单击鼠标左键，以指定直线的起点。
步骤三
将光标移动到图1（a）所示的端点B处，待出现图2（b）所示的“端点”提示时单击鼠标左键，以指定直线的终点，最后按【Enter】键结束“直线”命令，即可完成直线AB的绘制。
1.4.3 对象捕捉
图1
(a)
(b)
使用“运行捕捉”模式只能捕捉现有图形的端点、圆心和交点。如果还需要捕捉到图形对象的中点、象限点和切点等，可右击状态栏中的对象捕捉开关按钮，在弹出的菜单中选择所需菜单项，如图2（a）所示。此外，也可在弹出的菜单中选择“设置”选项，然后在打开的“草图设置”对话框的“对象捕捉模式”设置区中设置捕捉模式，如图2（b）所示。
1.4.3 对象捕捉
图2
(a)
(b)
可直接从此处选择或取消选择某个捕捉模式（图标周围有蓝色框线表示已选中）
选中或取消选中该设置区中的复选框，可指定该捕捉模式是否开启
2.“覆盖捕捉”模式
直线的端点和象限点重合，故无法直接捕捉到象限点
我们能在图形对象上捕捉到需要的点，但当图形对象的某些特征点的位置相近或重合时，往往难以捕捉到需要的点。例如，要捕捉图中圆的象限点，但总是捕捉到直线的端点。在这种情况下，虽然可以利用图2（b）所示“草图设置”对话框调整对象捕捉模式，但这种方法显得过于繁琐。为此，AutoCAD提供了另外一种对象捕捉模式——覆盖捕捉模式。
执行绘图命令后，在命令行中输入“qua”并按【Enter】键，然后再捕捉象限点
2.“覆盖捕捉”模式
要执行覆盖捕捉，可在执行绘图命令后，输入表1-1中对象捕捉模式的名称并按【Enter】键，然后再捕捉相应的点。如果需要执行多个覆盖捕捉模式，可在命令行中输入多个名称，且各名称之间用逗号分开。执行覆盖捕捉时，运行捕捉被暂时禁止。捕捉结束后，运行捕捉将重新有效。
end（端点） cen（圆心） tan（切点） mid（中点） per（垂足）
nod（节点） nea（最近点） int（交点） qua（象限点）
par（平行） ext（延伸） ins（插入点） app（外观交点）
对象捕捉模式的名称
还可以通过右键快捷菜单执行覆盖捕捉模式。例如，要绘制两个圆的公切线，可在执行“直线”命令后，按住【Ctrl】或【Shift】键在绘图区右击鼠标，在弹出的快捷菜单中选择“切点”菜单项，如图所示，然后将光标移动到圆的合适位置，待出现“递延切点”提示时单击，采用同样的方法确定另一切点，如图所示。
素材：ch01\对象捕捉03.dwg
1.4.4 对象捕捉追踪
对象捕捉追踪又称对象追踪，是指在捕捉到对象上的特征点后，将这些特征点作为基点进行正交或极轴追踪。要打开或关闭对象追踪功能，可单击状态栏中的对象追踪开关按钮，或按快捷键【F11】。
在绘图时，对象追踪有两种方式：单向追踪和双向追踪。其中，单向追踪是指捕捉到现有图形的某一个特征点，并对其进行追踪，如图所示；双向追踪是指同时捕捉现有图形的两个特征点，并分别对其进行追踪，如图所示。
1.4.4 对象捕捉追踪
例题：打开本书配套素材“ch01\例1-1.dwg”文件，如图所示，然后利用“极轴”、“对象捕捉”和“对象追踪”功能绘制该圆的中心线。
素材：ch01\例1-1.dwg
1.4.4 对象捕捉追踪
解析：
步骤1 双击桌面上的“AutoCAD 2014－简体中文（Simplified
Chinese）“图标 ,以启动该软件，然后找到本书配套
素材中“ch01”>“例 1-1.dwg”文件，双击该文件将
其打开。
步骤2 快速单击两次鼠标滚轮，则打开文件中的圆将最大化显
示在绘图区，然后前后滚动鼠标滚轮，将圆调整到合适
大小。
步骤3 打开状态栏中的极轴、对象捕捉和对象追踪开关，然后
在对象捕捉开关按钮上单击鼠标右键，在 弹出的快捷
菜单中选中“象限点”菜单项（菜单项前的图标的边框
为蓝色，则表示该菜单项已选中），其他开关按钮处于
默认状态。
1.4.4 对象捕捉追踪
解析：
步骤4 输入“直线”命令的快捷命令“L”并按【Enter】键，或单
击“默认”选项卡“绘图”面板中的“直线”按钮 ，然后
捕捉圆的左象限点，待出现象限点标识“ ”时水平向左移
动光标，此时可出现一条水平追踪线，如图所示。
1.4.4 对象捕捉追踪
解析：
步骤5 在水平追踪线上的合适位置单击，以指定水平中心线的起
点，接着向右移动光标，待出现图1所示水平极轴追踪
线时在合适位置单击，以指定水平中心线的终点，最后按
【Enter】键结束命令，结果如图2所示。
图1
图2
1.4.4 对象捕捉追踪
解析：
步骤6 按【Enter】键重复执行“直线”命令，
参照上述方法，绘 制圆的竖直中心线，
结果如所示。
思考
在绘制上图所示圆的中心线时，若分别关闭状态栏中的极轴 、对象捕捉和对象追踪开关，会出现什么结果？
1.5.1 使用坐标
1.5.2 使用DYN（动态输入）
1.5 使用坐标和动态输入
在AutoCAD中，可通过输入绝对直角坐标、绝对极坐标和相对坐标等确定图形对象的位置和大小。此外，打开状态栏中的“动态输入”开关，可在光标附近查看命令的提示信息、光标当前所在位置的坐标、所选对象的长度和角度尺寸等内容，从而更加方便地辅助绘图。
1.5.1 使用坐标
坐标定位法是大家在几何作图中经常使用的精确定点法。在AutoCAD中绘制平面图时，通常使用系统默认的世界坐标系（WCS），它包括X轴、Y轴和Z轴，其原点位于三个坐标轴的交点处，如图所示。
绘图或编辑图形对象时，可通过输入绝对直角坐标、绝对极坐标、相对直角坐标或相对极坐标，确定图形对象的位置及大小。在输入点的坐标值时要注意以下几点：
世界坐标系（其Z轴与原点重合）
绝对直角坐标：是从（0，0）点出发的位移，可以使用分数、小数等形式表示点的X、Y、Z坐标值，坐标值间用逗号（半角符号）隔开，如（8，6.7）、（20/5，40）等。
绝对极坐标：是从（0，0）点出发的位移，输入时需指出X轴方向上点距（0，0）点的位移，以及该点和（0，0）点的连线与X轴正方向的夹角。位移和角度值之间用“＜”分开，且规定X轴正向为0°，Y轴正向为90°，如15＜65、8＜30都是合法的绝对极坐标。
相对坐标：是指相对于前一点的位移，其表示方法是在绝对坐标表达式前加“@”符号，如@4，7和@16＜30。其中，相对极坐标中的角度是新点和上一点的连线与X轴正方向的夹角。
1.5.1 使用坐标
1.5.2 使用DYN（动态输入）
单击状态栏中的“动态输入”开关按钮 或按快捷键【F12】，可打开或关闭动态输入。启用动态输入后，在绘图和编辑图形时，将在光标附近显示关于该命令的提示信息、光标当前所在位置的坐标，以及所选对象的尺寸值、长度和角度变化等内容。
尺寸值
角度变化
相对极坐标
提示信息
坐标
1.6.1 缩放视图
1.6.2 平移式图
1.6 视图的缩放与平移
使用AutoCAD画图过程中，需要经常缩放或平移视图，即调整绘图区中图形的显示大小和位置。无论是绘图过程中，还是绘图工作结束后，都可以缩放和平移视图。
① 前、后滚动鼠标滚轮。
② 当前、后滚动鼠标滚轮无法再进一步缩放视图时，可快速单击两次鼠标滚轮，然后再滚动鼠标滚轮。
③ 单击绘图区中侧导航栏中“范围缩放”按钮下方的三角符号，然后在出现的图1-25所示的命令列表中选择所需命令缩放视图。
1.6.1 缩放视图
若要平移视图，既可以按住鼠标滚轮并移动鼠标（移动鼠标时不松开鼠标滚轮），也可以在图1-25所示的命令列表中单击“平移”按钮 ，然后在绘图区单击并移动鼠标。
1.6.2 平移视图
练 习
1．AutoCAD 2014中的大部分绘图命令是以按钮
的形式分类显示在________中。
A．绘图区 B．快速访问工
D．导航器
C．功能区的不同选项卡
练 习
2．“直线”命令的快捷命令是_____。
L
3．重复执行上一个命令最快捷的方法是_________。
A．按【ESC】键 B．按【F1】键
C．按【Shift】键
D．按【Enter】键或空格键
4．若要绘制一条与水平线成30°角的斜线，可打
开状态栏中的_______开关按钮，并将极轴角
设为 。
练 习
极轴
15、30或其他与30成整数倍的任意一个值即可
5．要执行“覆盖捕捉”模式，可在执行绘图命令后按住 键并在绘图区单击鼠标右键，然后在弹出的快捷菜单中选择所需菜单项。
Ctrl或Shift
6．下列属于合法的相对极坐标的表示方法是
_______。
A．（6.0，10.7） B．17＜64
C． @9，10
练 习
7．快速单击两次鼠标 ，可使绘图
区中的所 有图形同时最大化显示在绘图区。
D．@45＜60
滚轮或中键
8．若要平移绘图区中的图形，可按住鼠标
并移动鼠标。
练 习
9．调整绘图区中图形的显示大小，最简单快捷的
方法是 。
滚轮或中键
前后滚动鼠标滚轮
10．打开本书配套素材“ch01”>“练习1.dwg”文件，如图1所示，然后利用“极轴”、“对象捕捉”和“对象追踪”功能绘制该矩形的中心线，结果如图2所示。
练 习
图1
图2
提示：
打开图形文件后，打开状态栏中的极轴 、对象捕捉 和对象追踪 开关，然后在对象捕捉开关按钮上单击鼠标右键，使弹出的快捷菜单中的“中点”菜单项处于选中状态，最后利用“直线”命令绘制中心线。
