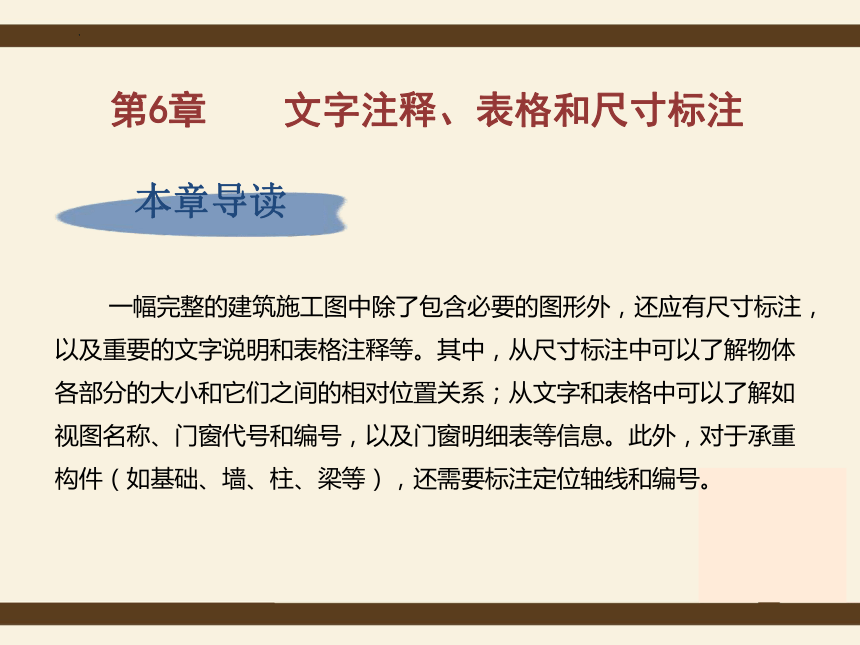

本章导读
一幅完整的建筑施工图中除了包含必要的图形外，还应有尺寸标注，以及重要的文字说明和表格注释等。其中，从尺寸标注中可以了解物体各部分的大小和它们之间的相对位置关系；从文字和表格中可以了解如视图名称、门窗代号和编号，以及门窗明细表等信息。此外，对于承重构件（如基础、墙、柱、梁等），还需要标注定位轴线和编号。
第6章 文字注释、表格和尺寸标注

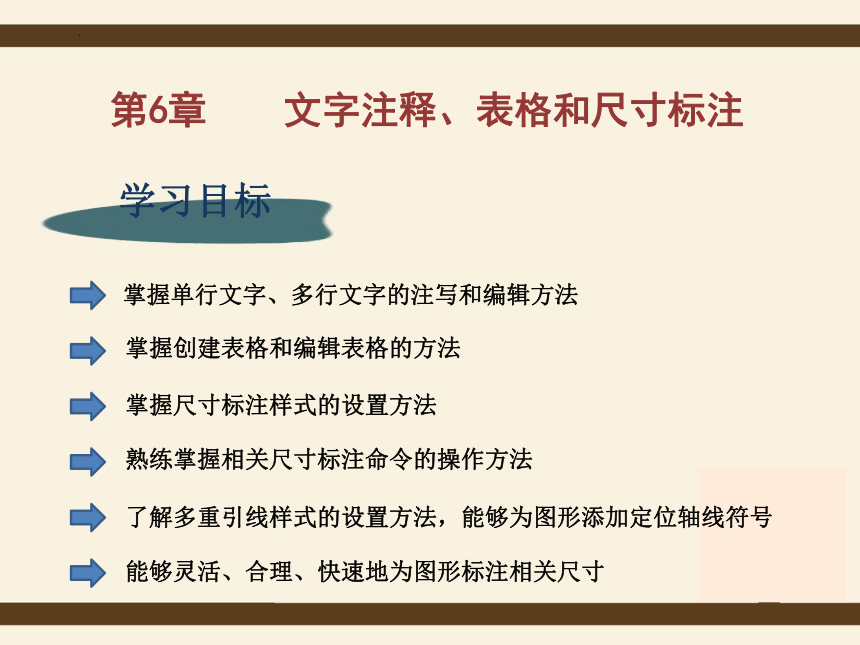

学习目标
掌握单行文字、多行文字的注写和编辑方法
掌握创建表格和编辑表格的方法
掌握尺寸标注样式的设置方法
熟练掌握相关尺寸标注命令的操作方法
了解多重引线样式的设置方法，能够为图形添加定位轴线符号
能够灵活、合理、快速地为图形标注相关尺寸

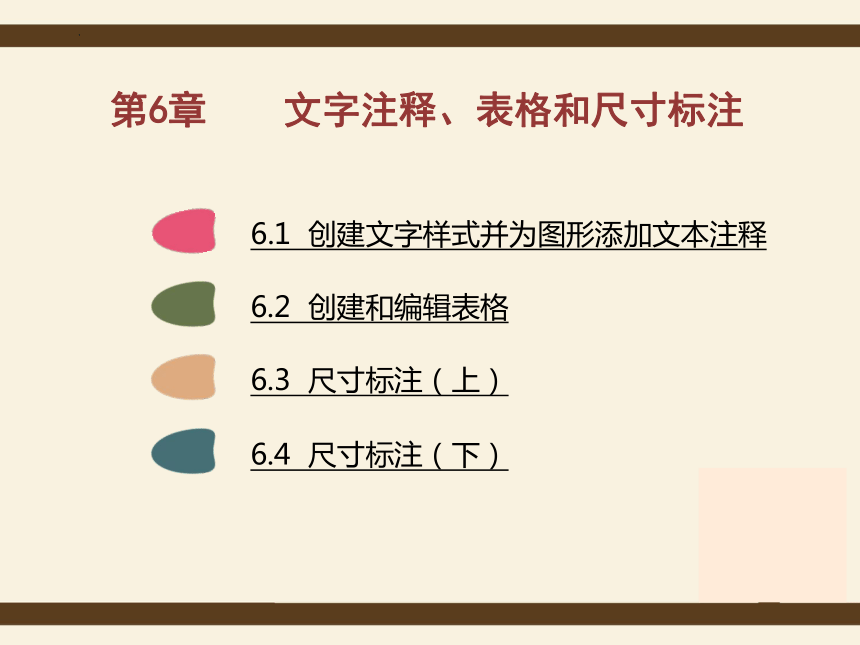

第6章 文字注释、表格和尺寸标注
第6章 文字注释、表格和尺寸标注
6.1 创建文字样式并为图形添加文本注释
6.4 尺寸标注（下）
6.2 创建和编辑表格
6.3 尺寸标注（上）
6.2 创建和编辑表格
在AutoCAD中，我们可以创建所需高度和宽度的表格，也可以对创建的表格进行编辑修改，如插入、删除或合并表格单元，调整表格内容的对齐方式和表格单元的行高、列宽和线型等。
6.2.1 创建表格
6.2.2 编辑表格
6.2.1 创建表格

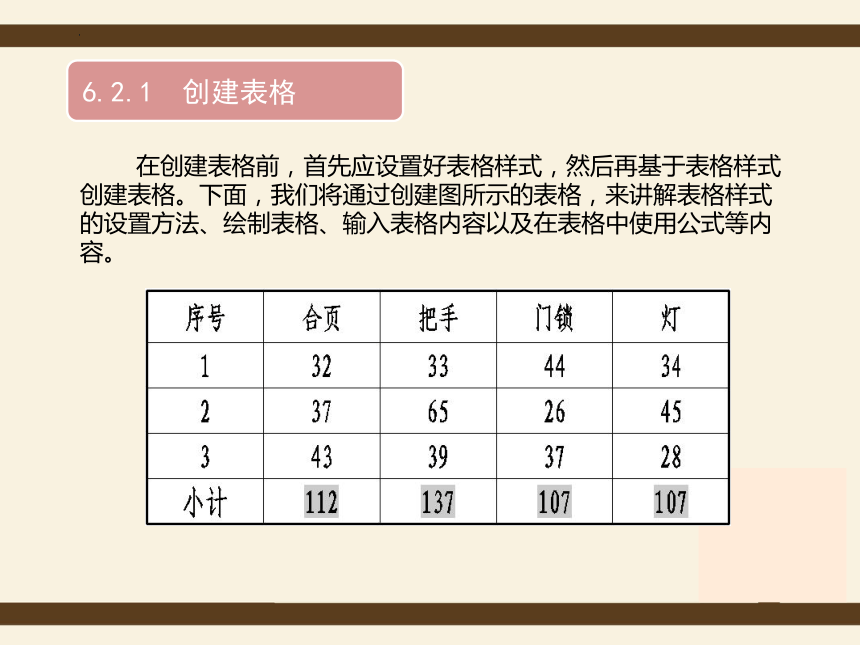

在创建表格前，首先应设置好表格样式，然后再基于表格样式创建表格。下面，我们将通过创建图所示的表格，来讲解表格样式的设置方法、绘制表格、输入表格内容以及在表格中使用公式等内容。
6.2.1 创建表格

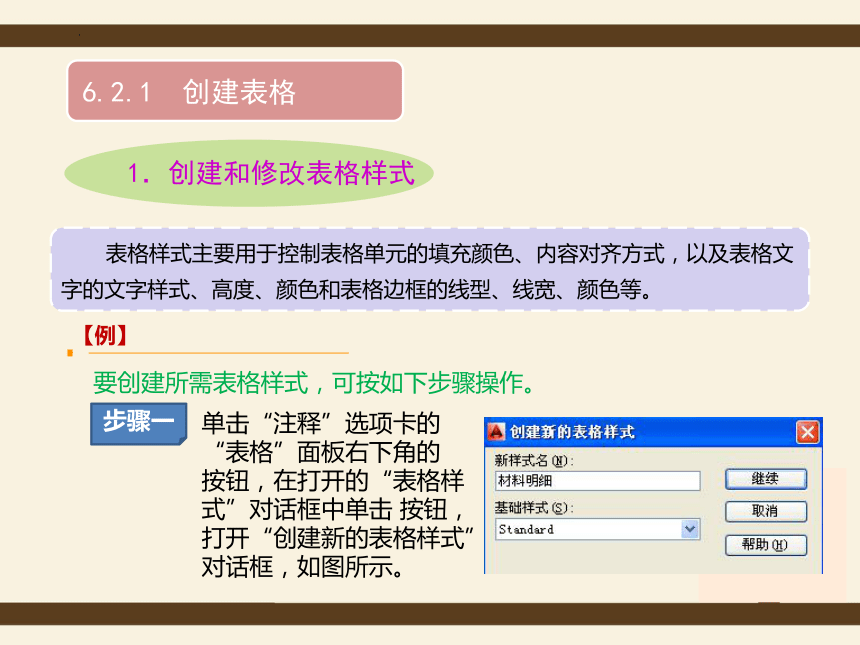

1．创建和修改表格样式
表格样式主要用于控制表格单元的填充颜色、内容对齐方式，以及表格文字的文字样式、高度、颜色和表格边框的线型、线宽、颜色等。
【例】
要创建所需表格样式，可按如下步骤操作。
步骤一
单击“注释”选项卡的“表格”面板右下角的 按钮，在打开的“表格样式”对话框中单击 按钮，打开“创建新的表格样式”对话框，如图所示。
6.2.1 创建表格

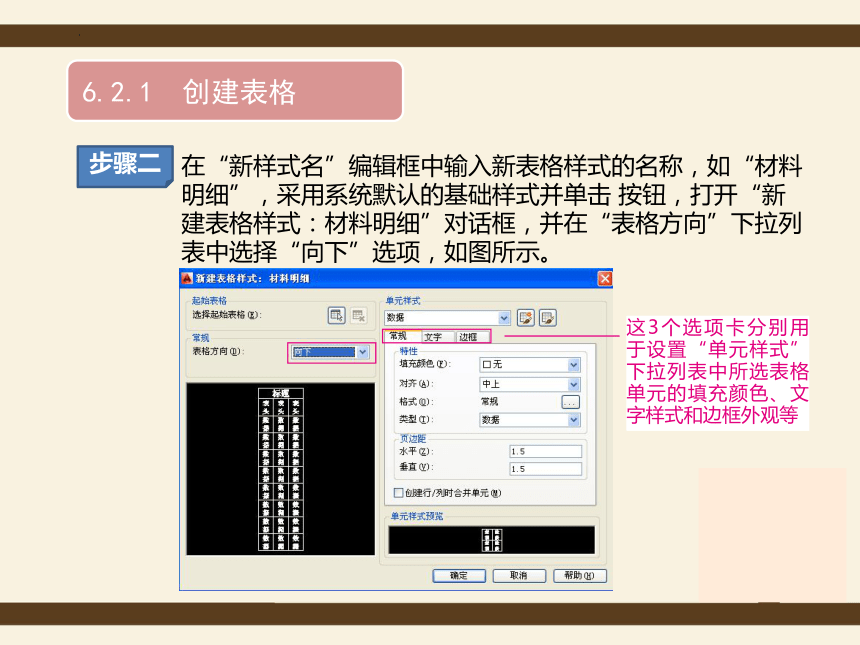

步骤二
在“新样式名”编辑框中输入新表格样式的名称，如“材料明细”，采用系统默认的基础样式并单击 按钮，打开“新建表格样式：材料明细”对话框，并在“表格方向”下拉列表中选择“向下”选项，如图所示。
这3个选项卡分别用于设置“单元样式”下拉列表中所选表格单元的填充颜色、文字样式和边框外观等
6.2.1 创建表格

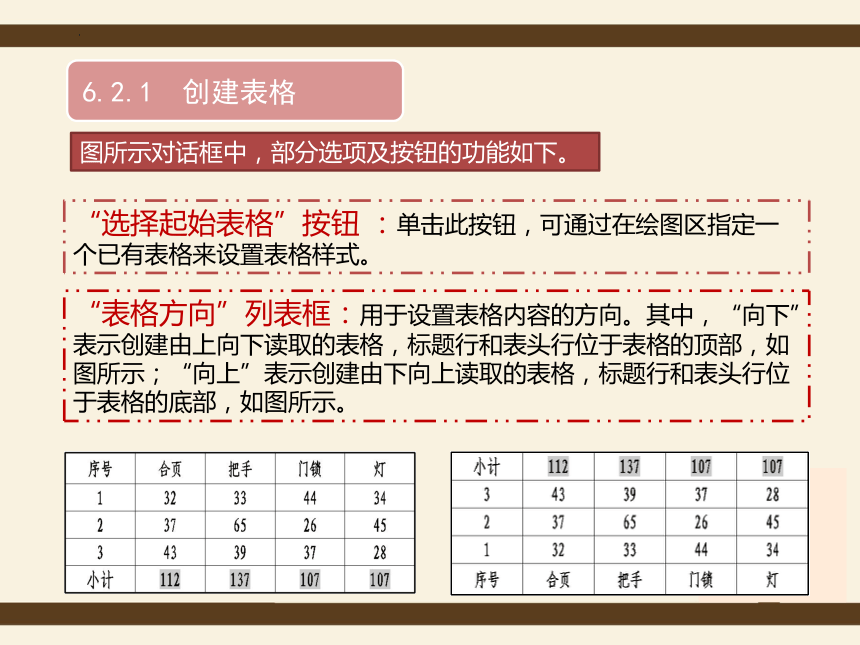

图所示对话框中，部分选项及按钮的功能如下。
“选择起始表格”按钮 ：单击此按钮，可通过在绘图区指定一个已有表格来设置表格样式。
“表格方向”列表框：用于设置表格内容的方向。其中，“向下”表示创建由上向下读取的表格，标题行和表头行位于表格的顶部，如图所示；“向上”表示创建由下向上读取的表格，标题行和表头行位于表格的底部，如图所示。
6.2.1 创建表格

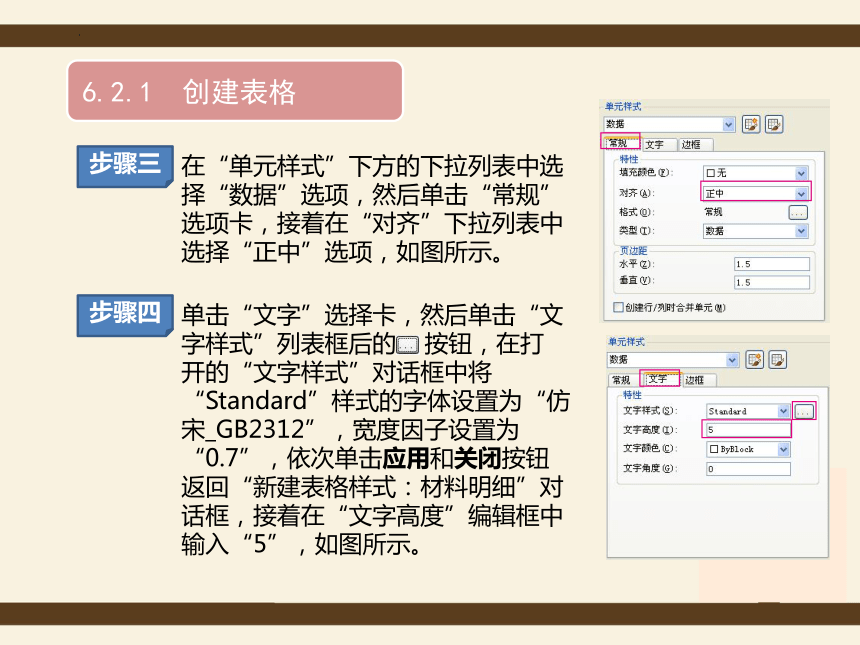

步骤三
在“单元样式”下方的下拉列表中选择“数据”选项，然后单击“常规”选项卡，接着在“对齐”下拉列表中选择“正中”选项，如图所示。
步骤四
单击“文字”选择卡，然后单击“文字样式”列表框后的 按钮，在打
开的“文字样式”对话框中将“Standard”样式的字体设置为“仿宋_GB2312”，宽度因子设置为“0.7”，依次单击应用和关闭按钮返回“新建表格样式：材料明细”对话框，接着在“文字高度”编辑框中输入“5”，如图所示。
6.2.1 创建表格
步骤五
在“单元样式”下方的列表框中选择“表头”，然后采用同样的方法将对齐方式设置为“正中”，文字样式设置为“Standard”，文字高度设置为“5”，其余采用默认设置，依次单击确定和关闭按钮，完成表格样式“材料明细”的创建。
提 示
表格单元的类型有3种，分别为标题（表格标题）、表头（列标题）和数据。由于本例中不包含标题，因此我们只设置“数据”和“表头”两种表格单元样式。
若要修改某表格样式，可单击“注释”选项卡的“表格”面板右下角的 按钮，然后在打开的“表格样式”对话框的“样式”列表中选中要修改的样式并单击修改按钮，接着在打开的对话框中进行修改，其修改方法与创建表格样式类似，此处不再赘述。
2．绘制表格并输入内容
在创建完所需表格样式后，就可以绘制表格了。绘制表格时，必须先指定表格的列数、列宽、行数、行高，以及表格单元的样式，其具体操作方法如下。
单击“注释”选项卡的“表格”面板中的“表格”按钮 ，打开“插入表格”对话框。
在“列和行设置”区域中设置表格列数为“5”，列宽为“25”，数据行数为“3”；然后在“设置单元样式”设置区的“第一行单元样式”列表框中单击，在弹出的下拉列表中选择“表头”选项，接着在“第二行单元样式”和“所有其他行单元样式”的下拉列表中选择“数据”选项，如图所示。
1
2
单击此按钮，可在打开的对话框中新建或修改表格样式
2．绘制表格并输入内容
单击确定按钮，然后在绘图区的合适位置单击以放置表格。此时，系统将自动进入表格文字编辑状态，如图所示。
在当前表格单元中输入所需内容后，可通过按【Tab】键或【←】、【↑】、【↓】、【→】方向键移动光标，然后在其他表格单元中输入相应的文字，如图所示。
3
4
输入文字
2．绘制表格并输入内容
如果因所绘制的表格显示的太小而不便输入表格内容时，可先按两次【Esc】键或在绘图区其他位置单击，退出表格编辑状态，然后滚动鼠标滚轮将其放大显示，最后在要输入文字的表格单元中双击，然后再输入所需内容即可。
AutoCAD中表格单元的编号为“列号＋行号”，其中，列号用A、B、C等大写字母表示，行号用1、2、3等数字表示。例如，B2表示列号为B，行号为2的表格单元。
提 示
2．绘制表格并输入内容
表格内容输入完成后，可按两次【Esc】键或在表格外的任意空白处单击，退出表格编辑状态。
若要使表格中的所有数字位于其所在表格单元的正中间，可先在A2单元
格中单击，然后按住【Shift】键并在E4单元格中单击，如图所示，接着在“表格单元”选项卡的“单元样式”面板中单击“对齐”按钮，在弹出的按钮列表中选择“正中”选项，如图所示，最后在表格外的任意空白处单击，退出表格编辑状态。
5
6
3．在表格中使用公式
通过在表格中插入公式，可以对表格单元中的数值执行求和、均值等运算。例如，要对表格中各类配件的数量进行求和运算，其具体操作步骤如下。
步骤一
在要放置求和数据的表格单元中单击，如图所示，此时系统将自动显示“表格单元”选项卡。单击该选项卡的“插入”面板中的“公式”按钮，并在弹出的下拉列表中选择“求和”选项，如图所示。
3．在表格中使用公式
提示：在插入公式前，只需在要插入公式的表格单元中单击鼠标左键将其选中，切记不要双击，否则将无法显示“表格单元”选项卡。
步骤二
根据命令行提示选取要进行求和运算的表格单元，这里我们可依次单击图所示的B4和B2表格单元，从而选中这两个表格单元之间的所有表格单元，此时表格如图所示，最后按【Enter】键或在绘图区任意空白处单击，即可完成求和运算。
①
②
3．在表格中使用公式
步骤三
采用同样的方法分别对“把手”、“门锁”和“灯”列进行求和运算，最终结果如图所示。
提 示
利用公式对表格单元中的数据进行求和、均值等运算后，若修改参与运算的任意一个数据，则运算结果也会随之自动修改。
6.2.2 编辑表格
要选择整个表格，可直接单击任一表格线，或利用窗交方式选取整个表格。表格被选中后，表格线将显示为虚线，并显示了一组夹点，如图所示。
1．选择表格和表格单元
要对表格的外观及内容进行编辑，首先应掌握如何选择表格和表格单元，具体方法如下。
6.2.2 编辑表格
要选择某个表格单元，可直接在该表格单元中单击；要选择表格单元区域，可先在选择区域的某一角点处的表格单元中单击并按住鼠标左键不放，然后向选择区域的另一角点处拖动，释放鼠标后，选择区域内的所有表格单元和与选择框相交的表格单元均被选中，如图所示。
1．选择表格和表格单元
单击①处的表格单元后将光标拖至②处
①
②
6.2.2 编辑表格
要退出表格单元的选择状态，可按【Esc】键，或者直接在表格外的任意位置处单击。
提 示
单击选择区域的某一角点处的表格单元，然后按住【Shift】键，在选择区域的另一角点处的表格单元中单击，也可选中此区域内的所有表格单元。
插入行或列：要在某个表格单元的四周插入行或列，可先选中
该表格单元，然后在“表格单元”选项卡的“行”或“列”面
板中选择所需命令，或在绘图区右击，从弹出的快捷菜单中选
择所需命令。
2．表格单元的插入、删除及合并
删除行或列：要删除表格中的某行或某列，可先选中要删除的
行或列中的任一表格单元，然后在“表格单元”选项卡或快捷
菜单中选择所需命令。
合并表格单元：要合并表格单元，应先选中要合并的对象，然后在“表格单元”选项卡的“合并”面板中单击“合并单元”按钮，接着在弹出的按钮列表中根据需要选择“合并全部”、“按行合并”或“按列合并”选项。
选择所需命令
合并全部
按行合并
按列合并
3．调整表格单元的行高、列宽及内容的对齐方式
要调整表格的行高和列宽，既可以利用表格上的夹点进行操作，也可以在“特性”选项板中进行设置。此外，利用“特性”选项板还可以调整表格单元中数据的文字样式、高度和对齐方式等。
1
使用夹点
选中整个表格、表格单元或表格单元区域后，通过拖动不同夹点可调整表格的位置、行高与列宽。例如，选中图所示的整个表格后，其各夹点的功能如下。
单击此夹点并拖动可控制表格的高度
单击此夹点并左右拖动，可统一调整各列的宽度
单击此夹点并拖动可移动表格
单击此夹点并左右拖动，可调整表格末列宽度
单击中间的这些夹点并左右拖动，可调整夹点两侧列的宽度；若按住【Ctrl】键左右拖动，则可沿拖动方向仅调整该夹点一侧列的宽度
单击此夹点并左右拖动可调整表格首列宽度
单击此夹点并上下拖动可统一调整表格各行宽度
单击此夹点并拖动可统一调整表格各列宽度（左右拖动）或各行高度（上下拖动）
3．调整表格单元的行高、列宽及内容的对齐方式
提 示
选中某个表格单元或表格单元区域后，若拖动其上、下夹点可调整所选表格单元所在行的行高；若拖动其左、右夹点可统一调整所选表格单元所在列的列宽；若单击所选区域右下角的 夹点并拖动，系统将按照所选表格单元的内容及拖动方向自动修改与之相邻的表格单元中的内容。
2
使
用
“特性”
选
项
板
除了使用夹点调整表格的行高与列宽外，还可以选中要调整的表格单元，然后在绘图区右击，从弹出的快捷菜单中选择“特性”菜单项，接着在打开的“特性”选项板的“单元”和“内容”设置区中修改所选单元的行高、列宽，以及所注文字的样式、高度和对齐方式等，如图所示。
4．调整表格单元边框的线宽、线型及颜色
要调整表格单元边框的线宽、线型及颜色，可按如下方法操作。
步骤1： 选中要修改的表格单元或表格单元区域，然后单击“表格单元”选项卡的“单元样式”面板中的 按钮，打开图所示的“单元边框特性”对话框。
步骤2：在此对话框的“线宽”、“线型”和“颜色”列表框中可分别设置所选表格单元的线宽、线型和颜色等，然后单击下方的边框类型按钮，即可将设置应用于所选表格单元或单元区域。这里我们可选中所有表格单元，然后在“线宽”下拉列表中选择“0.35mm”，接着单击“外边框”按钮 ，最后单击 按钮，结果如所示。
若所设置的线宽不显示，可打开状态栏中的 开关
