(共20张PPT)

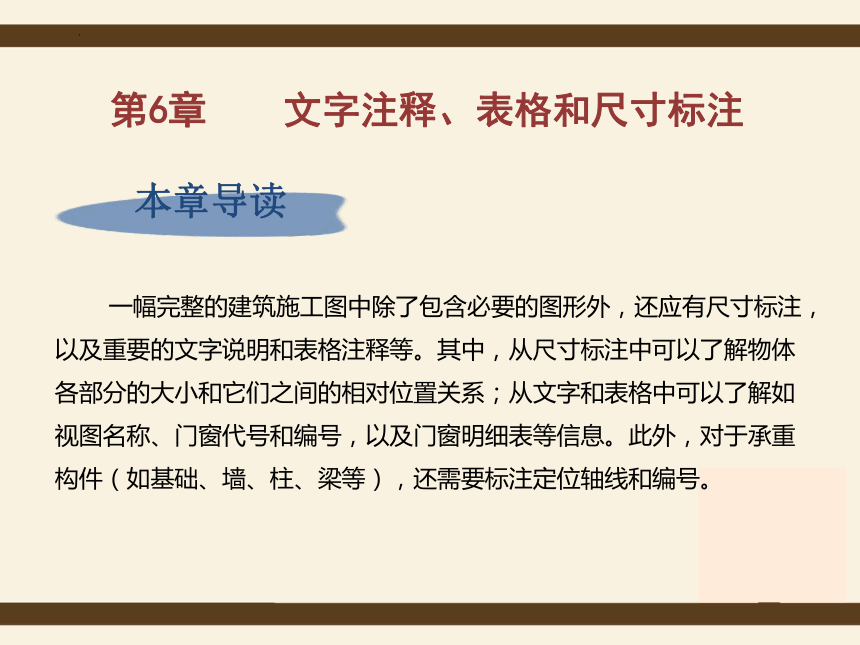

本章导读
一幅完整的建筑施工图中除了包含必要的图形外，还应有尺寸标注，以及重要的文字说明和表格注释等。其中，从尺寸标注中可以了解物体各部分的大小和它们之间的相对位置关系；从文字和表格中可以了解如视图名称、门窗代号和编号，以及门窗明细表等信息。此外，对于承重构件（如基础、墙、柱、梁等），还需要标注定位轴线和编号。
第6章 文字注释、表格和尺寸标注

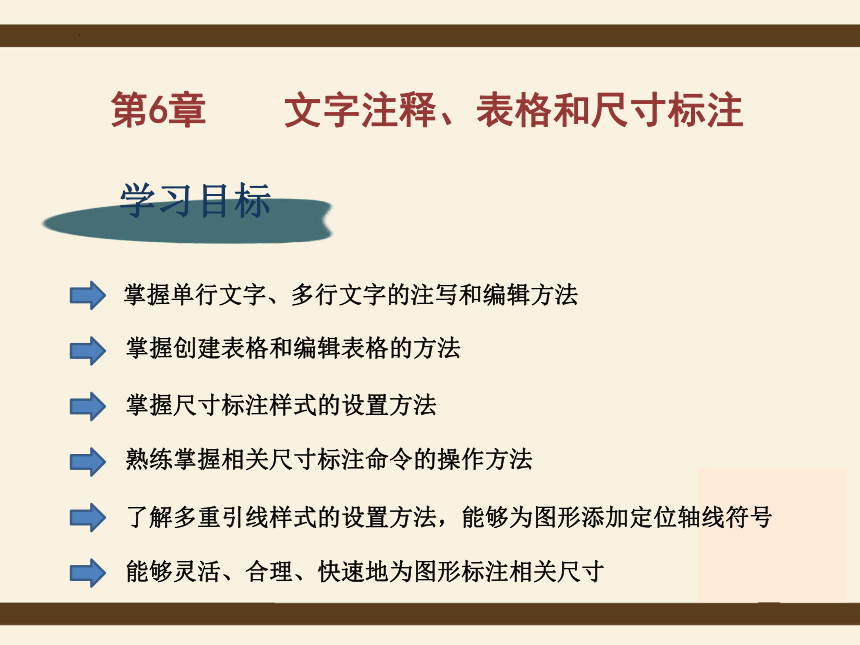

学习目标
掌握单行文字、多行文字的注写和编辑方法
掌握创建表格和编辑表格的方法
掌握尺寸标注样式的设置方法
熟练掌握相关尺寸标注命令的操作方法
了解多重引线样式的设置方法，能够为图形添加定位轴线符号
能够灵活、合理、快速地为图形标注相关尺寸
第6章 文字注释、表格和尺寸标注

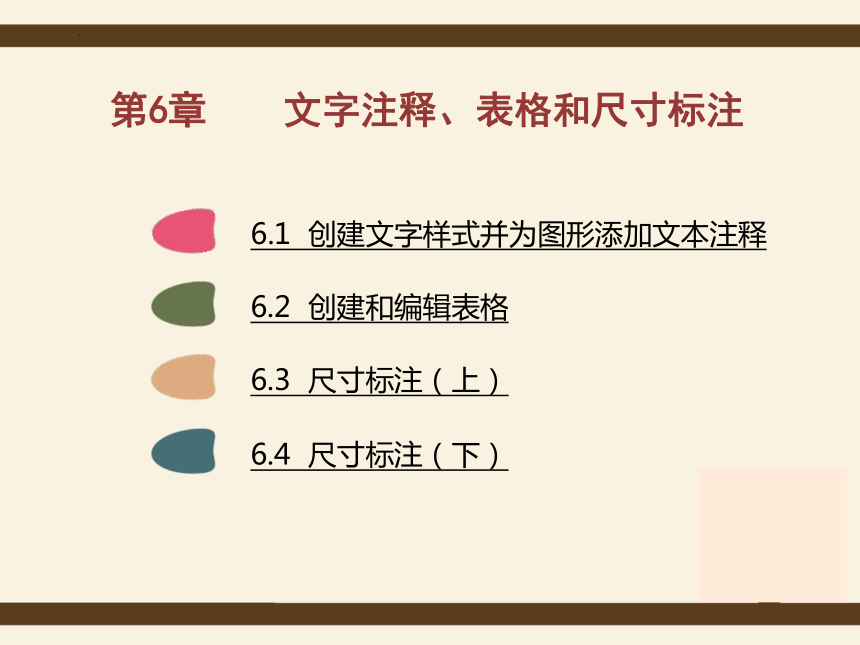

第6章 文字注释、表格和尺寸标注
6.1 创建文字样式并为图形添加文本注释
6.4 尺寸标注（下）
6.2 创建和编辑表格
6.3 尺寸标注（上）
6.1.1 创建文字样式
6.1.2 使用单行文字

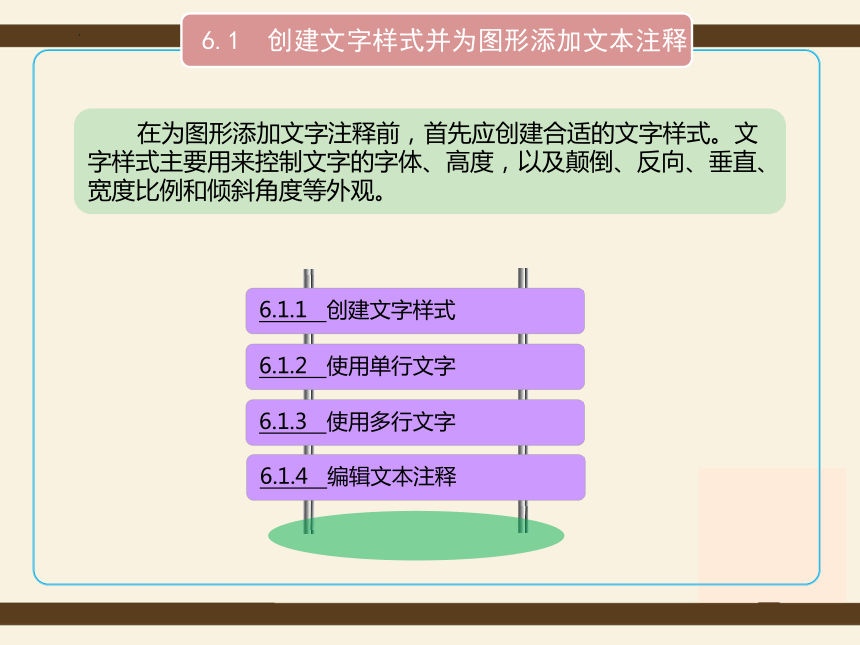

6.1 创建文字样式并为图形添加文本注释
在为图形添加文字注释前，首先应创建合适的文字样式。文字样式主要用来控制文字的字体、高度，以及颠倒、反向、垂直、宽度比例和倾斜角度等外观。
6.1.3 使用多行文字
6.1.4 编辑文本注释

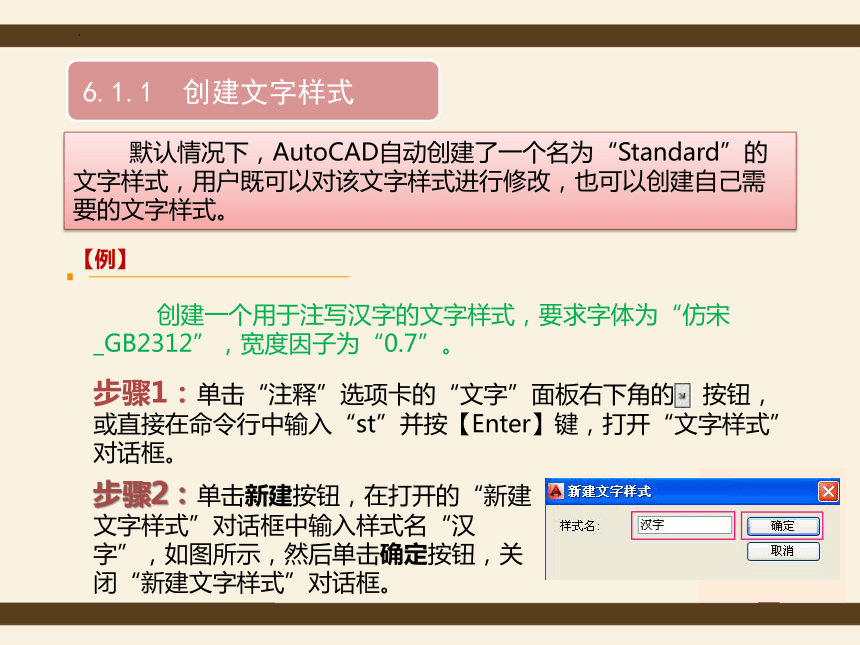

6.1.1 创建文字样式
默认情况下，AutoCAD自动创建了一个名为“Standard”的文字样式，用户既可以对该文字样式进行修改，也可以创建自己需要的文字样式。
【例】

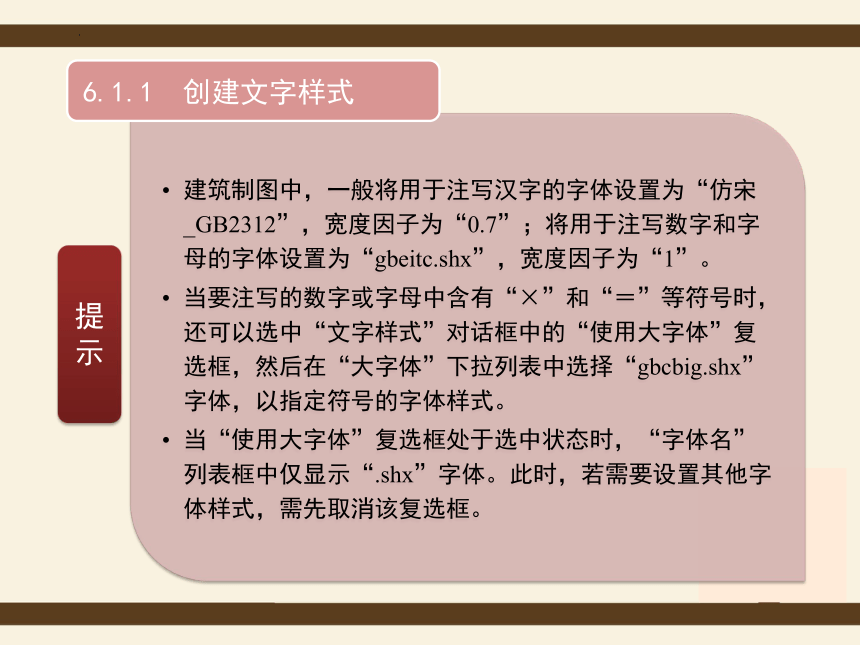

创建一个用于注写汉字的文字样式，要求字体为“仿宋_GB2312”，宽度因子为“0.7”。
步骤1：单击“注释”选项卡的“文字”面板右下角的 按钮，或直接在命令行中输入“st”并按【Enter】键，打开“文字样式”对话框。
步骤2：单击新建按钮，在打开的“新建文字样式”对话框中输入样式名“汉
字”，如图所示，然后单击确定按钮，关闭“新建文字样式”对话框。
6.1.1 创建文字样式

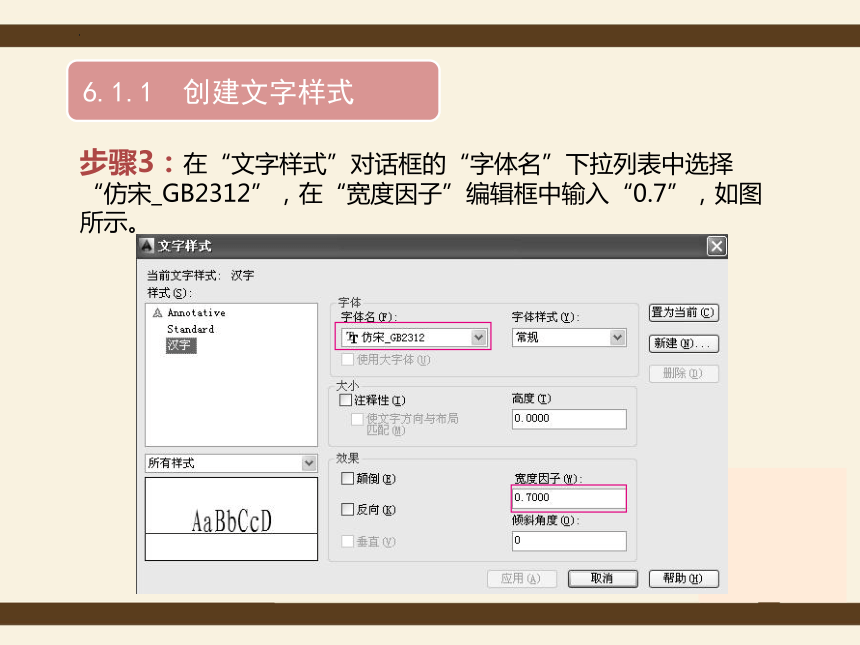

步骤3：在“文字样式”对话框的“字体名”下拉列表中选择“仿宋_GB2312”，在“宽度因子”编辑框中输入“0.7”，如图所示。
6.1.1 创建文字样式

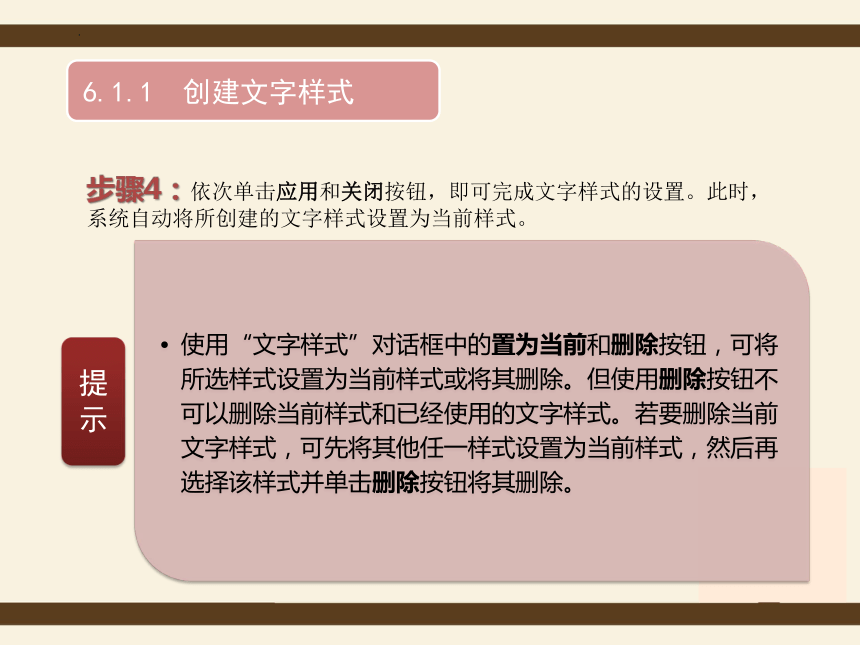

步骤4：依次单击应用和关闭按钮，即可完成文字样式的设置。此时，系统自动将所创建的文字样式设置为当前样式。
6.1.1 创建文字样式
设置完文字样式后，就可以为图形注写文字了。AutoCAD为我们提供了“单行文字”和“多行文字”两种文字注释命令。其中，“单行文字”命令主要用于注写内容简短的文字，而“多行文字”命令主要用于注写内容复杂且较长的文字。
6.1.2 使用单行文字
【例】
要使用“单行文字”命令注写所需内容，可按以下操作进行。

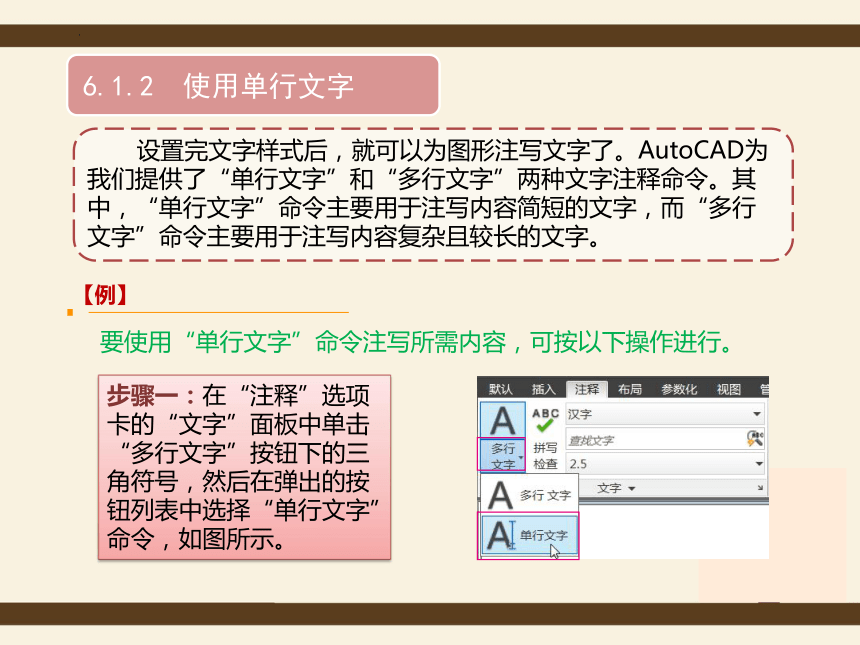

步骤一：在“注释”选项卡的“文字”面板中单击“多行文字”按钮下的三角符号，然后在弹出的按钮列表中选择“单行文字”命令，如图所示。
6.1.2 使用单行文字
步骤二：此时，在命令行“指定文字的起点或[对正（J）/样式（S）]”的提示下，可通过输入“j”或“s”并按【Enter】键，来设置文字的对齐方式及文字样式，或直接在绘图区单击以指定文字的起点，接着通过单击两点指定文字的高度，或在命令行中输入文字的高度值并按【Enter】键。
步骤三：指定文字高度后，接下来根据命令行提示输入文字的旋转角度，或通过单击两点指定文字的旋转角度，或直接按【Enter】键采用系统默认的旋转角度0。此时，可在绘图区出现的编辑框中输入所需文字，如图所示。
6.1.2 使用单行文字
若图所示的“文字样式”对话框的“高度”编辑框中的数值不为0，则在使用“单行文字”命令注写文字时，命令行中将不再提示输入文字高度。
提 示
步骤四：要输入下行文字，可按【Enter】键后继续输入。否则，按两次按【Enter】
键结束命令。
6.1.3 使用多行文字
多行文字主要用于注写内容复杂且较长的文字信息，如设计说明、技术经济指标等。相对于单行文字而言，多行文字的可编辑性较强，是本节学习的重点。
要使用“多行文字”命令注写文字内容，可按如下步骤进行操作。
步骤1：在“注释”选项卡的“文字”面板中单击“多行文字”按钮 ，或在命令行中输入“mt”并按【Enter】键，执行“mtext”命令，然后在绘图区任意位置处单击，以指定文本框的第一个角点。
步骤2：此时，在命令行“指定对角点或[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）/栏（C）]:”的提示下，可直接在绘图区单击一点，以指定文本框的对角点，也可通过输入“h”、“j”等设置文字的字高和内容的对正方式等。
6.1.3 使用多行文字
步骤3：在指定文本框的对角点后，绘图区将出现一个带标尺的文本框，并在绘图区上方显示“文字编辑器”选项卡，如图所示。
左、右拖动该标记可设置文本框的宽度
上、下拖动该标记可设置文本框的高度
单击该面板中的符号，可展开所有的文字样式
6.1.3 使用多行文字
步骤4：在“样式”面板中输入文字高度“5”，然后在文本框中输入所需文字，当输入的文字到达文本框边缘时系统将自动换行。如果希望在某处开始一个新的段落，可按【Enter】键。此外，如果希望调整文本框的宽度和高度，可分别拖动标尺右侧的 标记和文本框下方的 标记。
步骤5：输入完文字后，可单击“文字编辑器”选项卡右侧的“关闭文字编辑器”按钮 ，或在绘图区其他位置单击，均可退出多行文字的编辑状态。
6.1.3 使用多行文字
在注写多行文字时，我们还可以利用“文字编辑器”选项卡下各面板中的按钮设置文字格式。设置时，需要注意以下几点。
设置样式：单击“样式”面板中的 按钮，可在弹出的列表中重新选择文字样式，此时文本框中的所有文字都将应用所选样式的格式。
设置文字格式：设置文字格式：对于多行文本而言，其各部分文字可以采用不同的字体、颜色、粗体 、斜体 、下划线 、上划线 、倾斜角度和宽度因子（与文字样式无关）等文字格式。此外，还可以设置文字的段落行距、对齐方式，以及项目符号和编号等。如果希望调整部分已输入文字的特性，应先选中要修改的文字，然后利用“文字编辑器”选项卡下相应面板中的按钮进行设置。例如，使某行文字距文本框两侧的距离相等，具体操作步骤如图所示。
① 选中该文字
③ 调整结果
② 单击该按钮
输入特殊符号：对于一般符号，可直接单击“文字编辑器”选项卡“插入”面板中的“符号”按钮，在弹出的下拉列表中选择相应符号即可，如图所示。如果其中没有所需符号（例如，输入“ ”），可选择该下拉列表中的“其他”选项，然后在打开的图6-8所示的“字符映射表”对话框中选择所需符号，并依次单击选择和复制按钮，最后在绘图区按【Ctrl＋V】快捷键即可。
6.1.4 编辑文本注释
双击
使用“ed”命令
无论是单行文字还是多行文字，若要对其进行修改，均可采用以下几种方法进行操作。
6.1.4 编辑文本注释
提示
通过双击或使用“ed”命令编辑单行文字时，文本框中的所有文字将被选中，如图1所示。此时，如果直接输入文字，则原文本内容均被替换。如果希望修改其中的部分内容，可先在文本框中单击，取消已选中的文字，然后再进行修改，如图2所示。
图1
图2
6.1.4 编辑文本注释
使用该选项板可修改所选单行文字或多行文字中所有文字的颜色和字高等特性，但不能修改其中部分文字的这些特性
