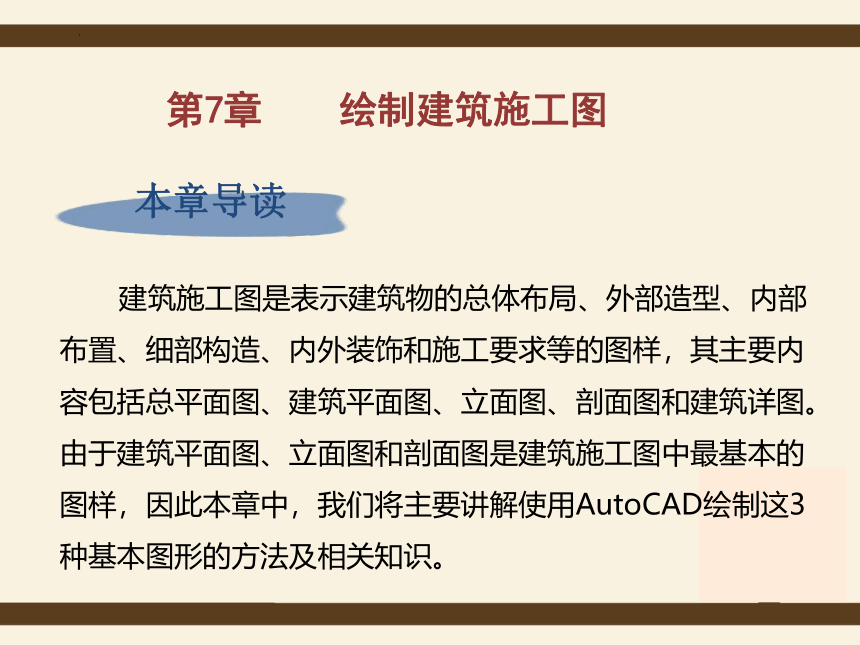

本章导读
建筑施工图是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰和施工要求等的图样，其主要内容包括总平面图、建筑平面图、立面图、剖面图和建筑详图。由于建筑平面图、立面图和剖面图是建筑施工图中最基本的图样，因此本章中，我们将主要讲解使用AutoCAD绘制这3种基本图形的方法及相关知识。
第7章 绘制建筑施工图

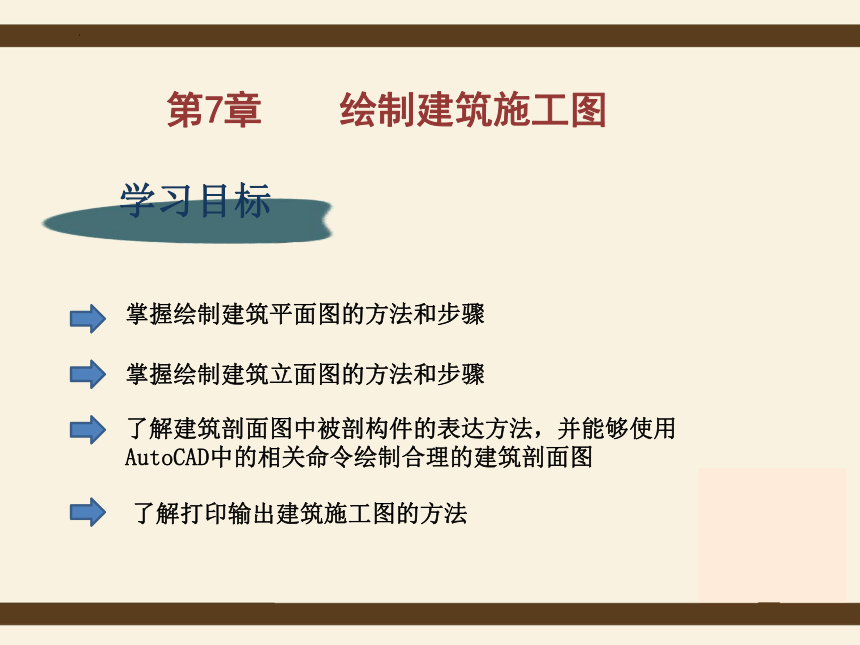

学习目标
掌握绘制建筑平面图的方法和步骤
掌握绘制建筑立面图的方法和步骤
了解建筑剖面图中被剖构件的表达方法，并能够使用
AutoCAD中的相关命令绘制合理的建筑剖面图
了解打印输出建筑施工图的方法
第7章 绘制建筑施工图

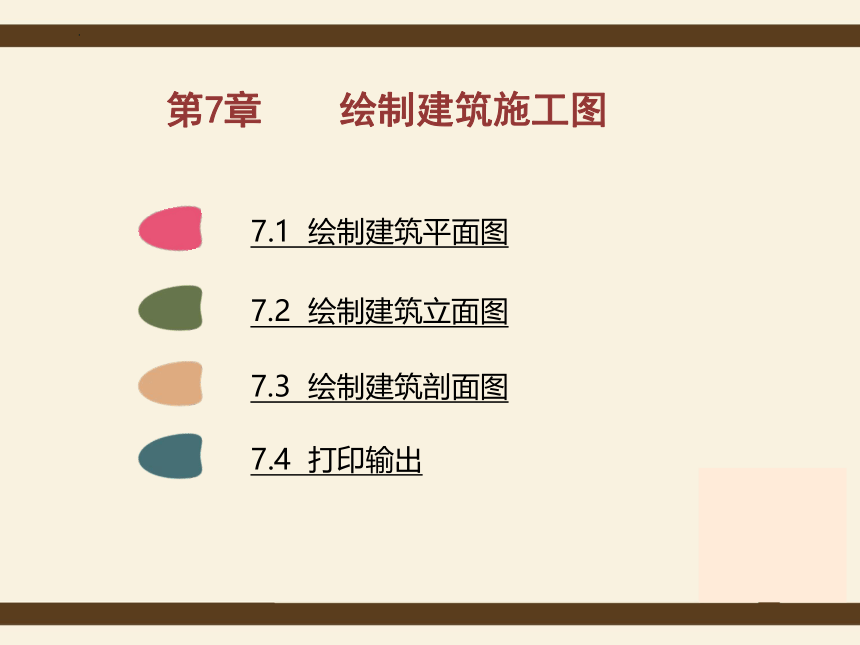

第7章 绘制建筑施工图
7.1 绘制建筑平面图
7.2 绘制建筑立面图
7.3 绘制建筑剖面图
7.4 打印输出
7.3.1 绘制建筑剖面图的步骤
7.3.2 绘制住宅楼剖面图

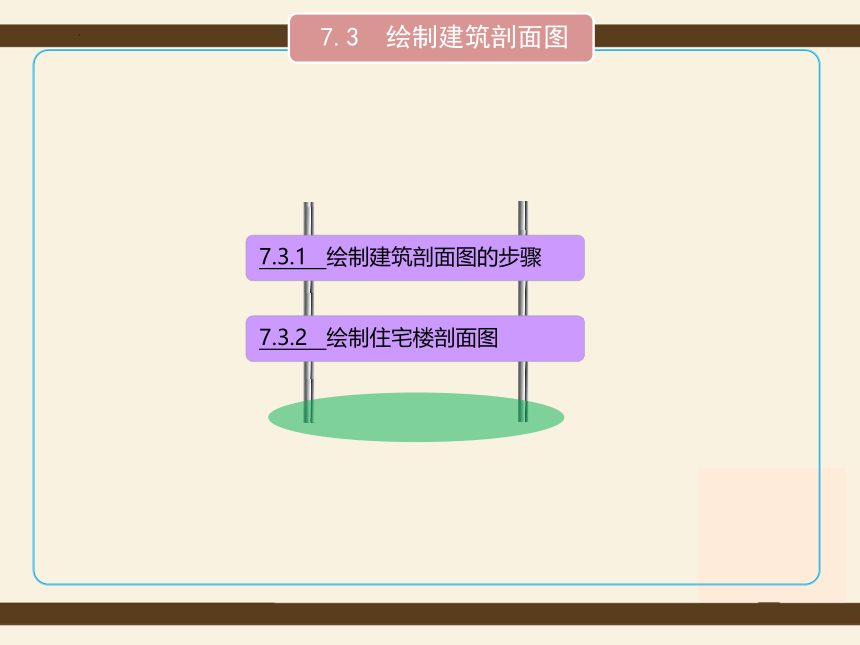

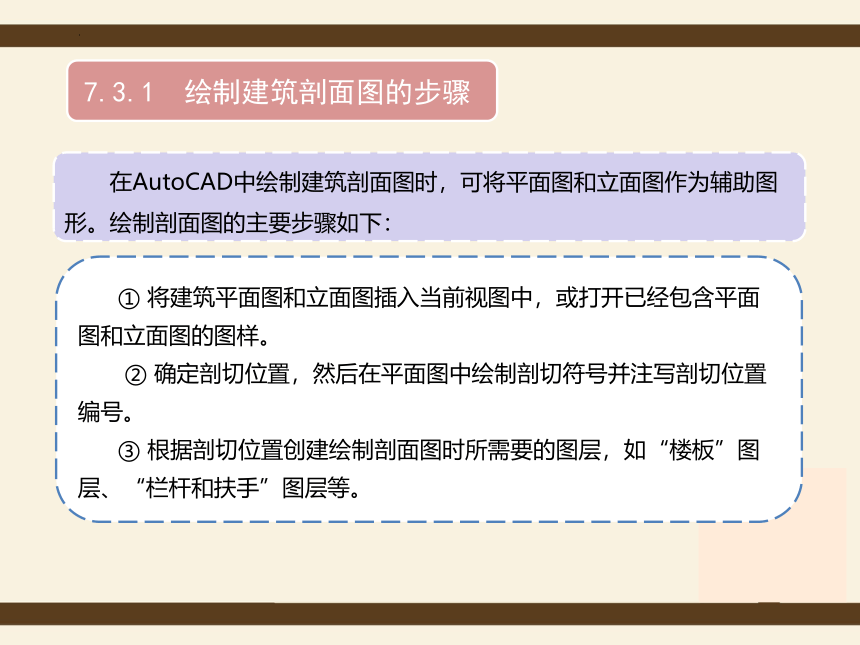

7.3 绘制建筑剖面图
7.3.1 绘制建筑剖面图的步骤
① 将建筑平面图和立面图插入当前视图中，或打开已经包含平面图和立面图的图样。
② 确定剖切位置，然后在平面图中绘制剖切符号并注写剖切位置编号。
③ 根据剖切位置创建绘制剖面图时所需要的图层，如“楼板”图层、“栏杆和扶手”图层等。
在AutoCAD中绘制建筑剖面图时，可将平面图和立面图作为辅助图形。绘制剖面图的主要步骤如下：

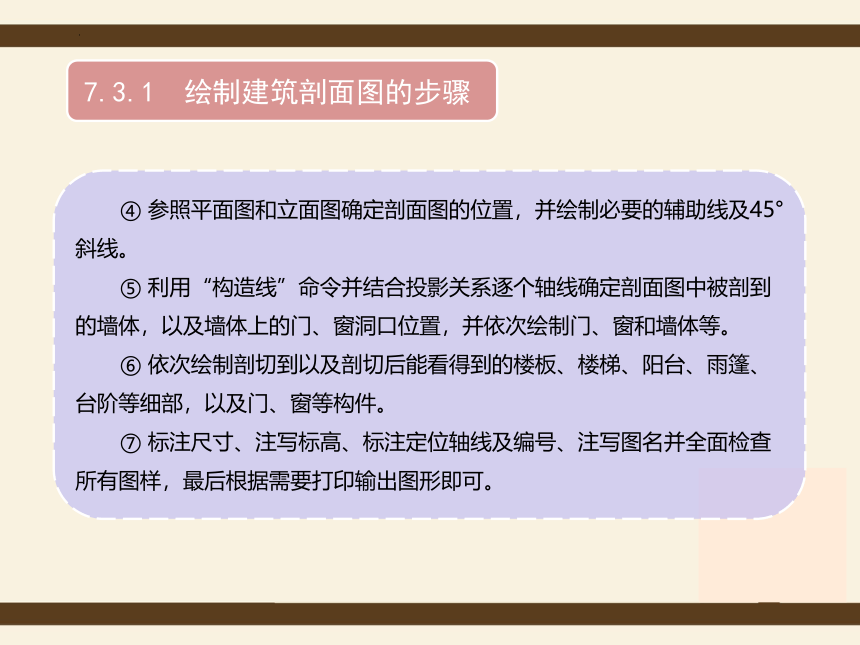

④ 参照平面图和立面图确定剖面图的位置，并绘制必要的辅助线及45°斜线。
⑤ 利用“构造线”命令并结合投影关系逐个轴线确定剖面图中被剖到的墙体，以及墙体上的门、窗洞口位置，并依次绘制门、窗和墙体等。
⑥ 依次绘制剖切到以及剖切后能看得到的楼板、楼梯、阳台、雨篷、台阶等细部，以及门、窗等构件。
⑦ 标注尺寸、注写标高、标注定位轴线及编号、注写图名并全面检查所有图样，最后根据需要打印输出图形即可。
7.3.1 绘制建筑剖面图的步骤
7.3.2 绘制住宅楼剖面图

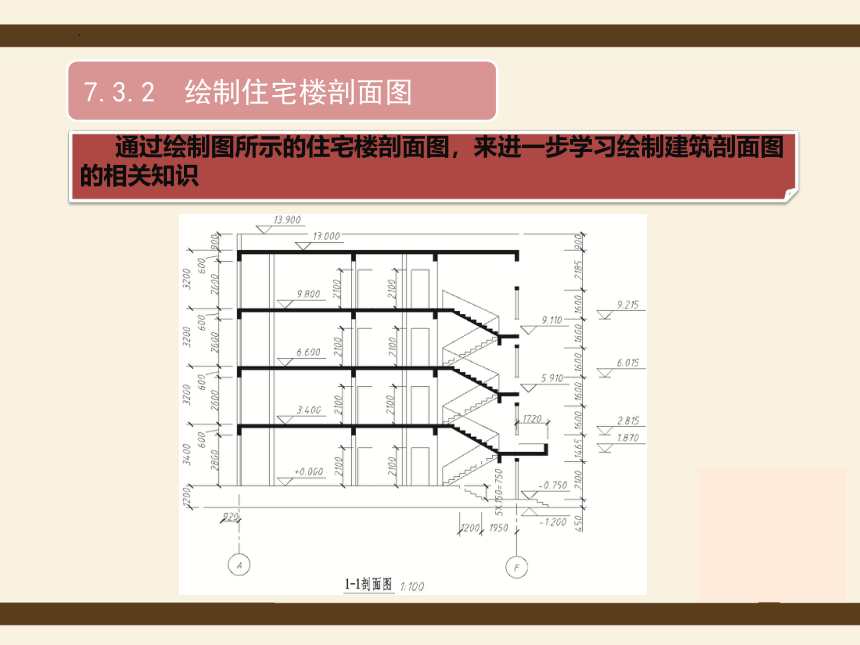

通过绘制图所示的住宅楼剖面图，来进一步学习绘制建筑剖面图的相关知识

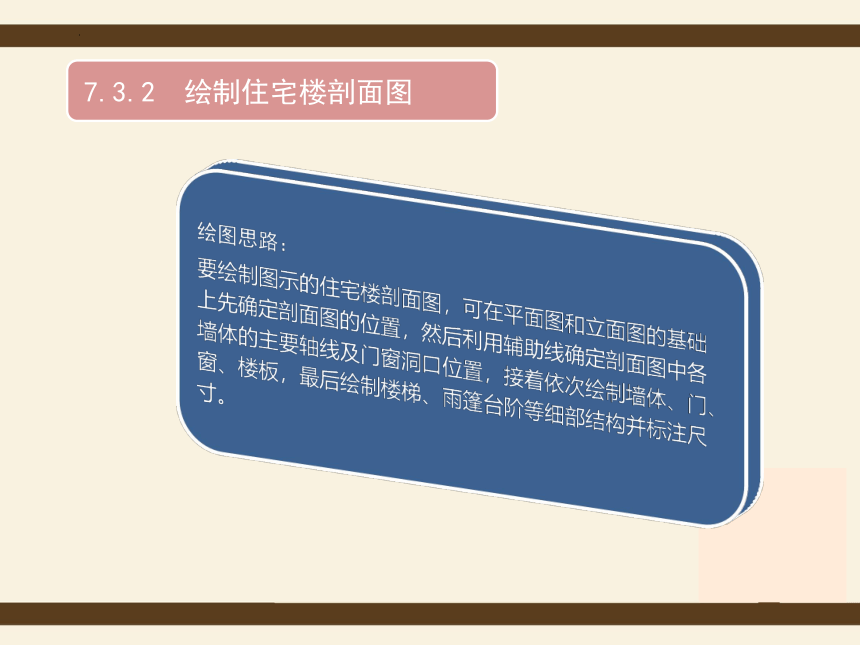

7.3.2 绘制住宅楼剖面图
7.3.2 绘制住宅楼剖面图
制作步骤

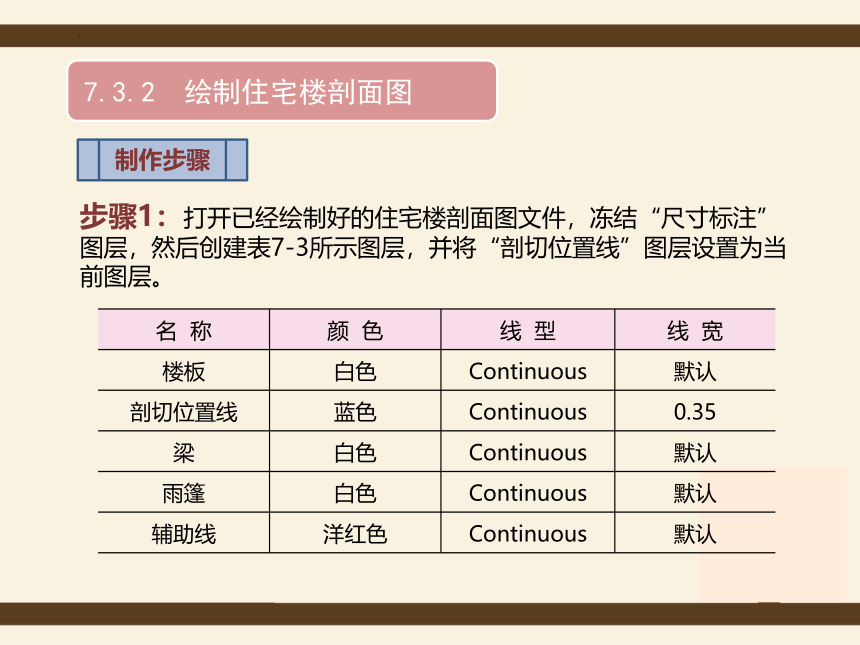

步骤1：打开已经绘制好的住宅楼剖面图文件，冻结“尺寸标注”图层，然后创建表7-3所示图层，并将“剖切位置线”图层设置为当前图层。
名 称 颜 色 线 型 线 宽
楼板 白色 Continuous 默认
剖切位置线 蓝色 Continuous 0.35
梁 白色 Continuous 默认
雨篷 白色 Continuous 默认
辅助线 洋红色 Continuous 默认
7.3.2 绘制住宅楼剖面图
步骤2：参照图中的剖切符号，使用“多段线”命令绘制剖切位置线及方向线，然后将“数字及字母”文字样式置于当前样式，并使用“单行文字”命令在剖切位置处注写剖切编号。
剖面符号中，剖切位置线长800，投影方向线长600，剖切编号字高500
7.3.2 绘制住宅楼剖面图
步骤3： 将“辅助线”图层设置为当前图层，分别过平面图的轴线 和立面图的地平线绘制水平辅助线，然后绘制图所示的竖直直线及45°斜线；利用“构造线”命令过平面图中 轴线绘制剖面图中的竖直墙体轴线，然后过立面图中的大门、台阶、窗户和最高处轮廓线作辅助线。
提示：在绘制剖面图时，为了避免出现投影方向、门、窗位置错误等问题，在绘图过程中，应按照一定顺序逐个轴线绘制该轴线上被剖切到的门、窗及墙体等，切记不要想到哪画到哪。
7.3.2 绘制住宅楼剖面图
步骤4：选择“格式”>“多线样式”菜单，然后在打开的“多线样式”对话框中创建以下多线样式，如表所示，最后将“窗子”多线样式设置为当前样式。
样式名 封 口 填充颜色 图 元
起点 终点 偏移 颜色 线型
楼板200 直线 直线 ByLayer 100 ByLayer ByLayer
－100
梁及柱子 直线 直线 ByLayer 120 ByLayer ByLayer
－120
7.3.2 绘制住宅楼剖面图
步骤5：将“门窗”图层设置为当前图层，然后利用“多线”命令绘制轴线 上剖切到的门窗；分别将“梁及柱子”和“内墙120”多线样式设置为当前样式，依次绘制该轴线上的过梁和墙体，并将所绘多线置于与之相对应的图层中；最后修剪并删除多余辅助线，结果如图所示。
过梁厚度为180
7.3.2 绘制住宅楼剖面图
步骤6：采用同样的方法，参照图所示的尺寸，依次绘制剖面图中最左侧轴线上的窗子、梁及墙体。
7.3.2 绘制住宅楼剖面图
在使用“多线”命令绘制门、窗、墙体及门窗上方的过梁时，需要分别在与之对应的多线样式中进行切换。为了方便绘图，还可以在绘制好某个门、窗、墙体及过梁后，利用“复制”命令将所需多线复制到所需位置，然后再利用该多线上的夹点调整其尺寸，以得到其他门、窗、墙体及过梁等。
提示
7.3.2 绘制住宅楼剖面图
步骤7：利用“构造线”命令依次绘制图所示的竖直轴线，接着绘制楼板、梁和墙体，最后使用“直线”、“构造线”和“修剪”命令绘制储藏室门和客厅门。
7.3.2 绘制住宅楼剖面图
步骤8：将上步所绘制的图形分别置于与之对应的图层，然后使用“复制”命令将所绘制的楼板及各轴线上的梁和墙体等进行复制，并利用夹点调整图形的尺寸；再次使用“复制”命令将两个门复制到二楼；接着使用“复制”命令将二楼的楼板、梁、墙体及门等进行复制，结果如图所示。
7.3.2 绘制住宅楼剖面图
步骤9：利用多线上的夹点调整顶层楼板的长度，然后绘制顶层楼板最右侧的梁；
利用“构造线”命令分别过平面图和立面图上台阶的轮廓绘制辅助线，然后利用“修剪”命令修剪图形，以得到剖面图中的台阶；利用“直线”和“修剪”命令绘制左侧轮廓线，最后将所绘制的线条分别置于与之对应的图层，结果如图所示。
提示：绘图过程中，为了便于选择所需要的对象，我们可根据需要随时关闭不需要的图层，如在复制图形时关闭“辅助线”图层。
7.3.2 绘制住宅楼剖面图
步骤10：将“楼梯”图层设置为当前图层，然后在绘图区的空白位置绘制图（a）所示的楼梯，接着使用“镜像”命令将该楼梯图形进行镜像，然后删除其中的一个台阶，并使用“图案填充”命令及图形上的夹点绘制图（b）所示的楼梯剖面图。采用同样的方法，依次绘制图（c）和图（d）所示图形。
（a） （b）
（c） （d）
比左侧楼梯少一个台阶
比左侧楼梯少一个台阶
A
B
7.3.2 绘制住宅楼剖面图
步骤11：过平面图中右侧楼梯第一个台阶的轮廓线（右侧楼梯最后一条直线）作水平辅助线，然后过该辅助线与45°斜线的交点绘制竖直构造线，以确定楼梯的起点位置，将楼梯进行复制。
步骤12：继续执行“复制”命令，选择楼梯，然后捕捉图中所示端点A并向下移动光标，待出现竖直追踪线时输入值“340”并按【Enter】键，接着单击上步复制所得到的楼梯的右上角端点，结果如图1所示。
步骤13：利用夹点调整一楼楼板的长度，然后利用“多线”和“复制”等命令绘制图2所示的楼梯平台板和平台梁。
7.3.2 绘制住宅楼剖面图
图1
图2
7.3.2 绘制住宅楼剖面图
步骤14：参照图7-36（a）所示的尺寸复制上步所绘制的楼梯平台板和平台梁；执行“复制”命令，选取楼梯按【Enter】键，然后单击其左下角端点，接着捕捉楼板与辅助线的交点并单击。
平台板1
步骤15：重复执行“复制”命令，选择楼梯为复制对象，然后捕捉图中所示的端点B并单击，移动光标，捕捉图所示的平台板1的左上角端点并向下移动光标，然后输入“160”并按【Enter】键，再次按【Enter】键结束命令，结果如图所示。
7.3.2 绘制住宅楼剖面图
步骤16：采用同样的方法，将二楼与三楼之间的楼梯进行复制，最后使用夹点将各楼层的楼板加长，最后删除多余辅助线，结果如图所示。
7.3.2 绘制住宅楼剖面图
步骤17：利用“直线”命令绘制楼梯栏杆及扶手，其栏杆距楼梯台阶的距离为50，栏杆高度为1000，如图所示。
7.3.2 绘制住宅楼剖面图
步骤18：将“雨篷”图层设置为当前图层，利用“多线”和“直线”命令绘制剖面图中的雨篷；过剖面图中雨篷的上下轮廓线作水平辅助线，然后绘制立面图中的雨篷，结果如图所示。
7.3.2 绘制住宅楼剖面图
步骤19：至此，剖面图已经绘制完毕，检查图形并删除不需要的辅助线，最后关闭不再需要的“辅助线”图层。
步骤20：解冻“尺寸标注”图层，并将其设置为当前图层，然后利用“标注”面板中的标注尺寸的相关命令标注图形尺寸，结果如图所示。
7.3.2 绘制住宅楼剖面图
步骤21：参照图例所示的图形，利用“插入”或“复制”命令为剖面图添加标高符号；利用“多重引线”命令标注轴线及编号；利用“多行文字”命令注写剖面图名称和比例，或使用“复制”命令复制任意图形的名称和比例，双击修改其内容即可。
C A D
