第五章 文字和尺寸标注
第 5 章 文字和尺寸标注
文字样式
1

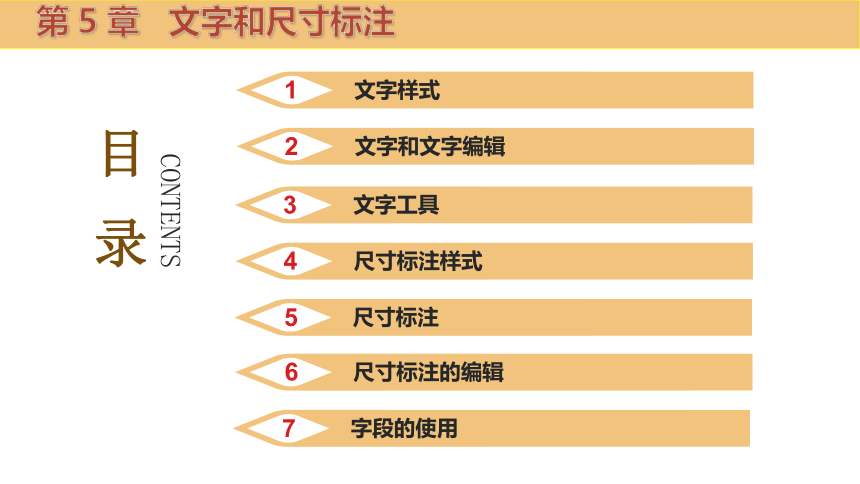

目录
CONTENTS
文字和文字编辑
2
文字工具
3
尺寸标注样式
4
尺寸标注
5
尺寸标注的编辑
6
字段的使用
7

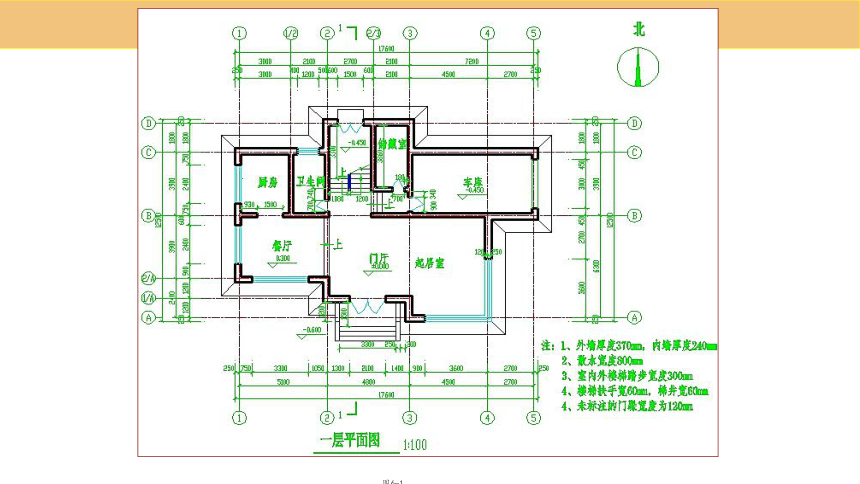

图6-1

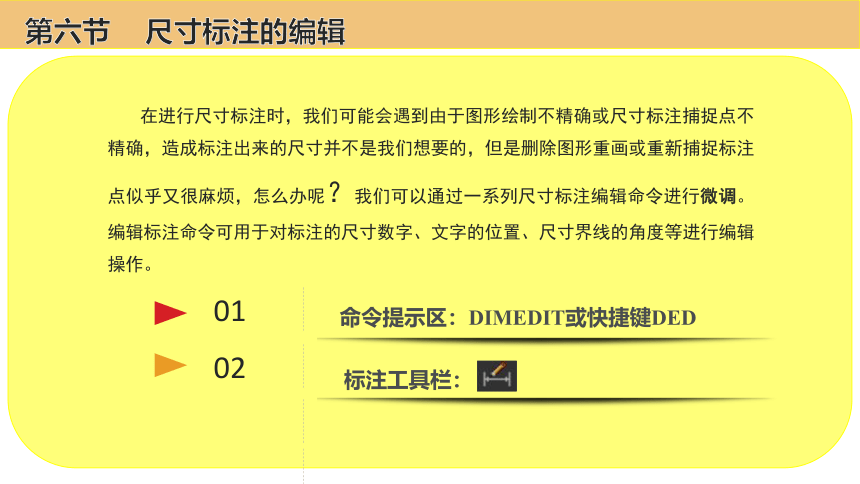

第六节 尺寸标注的编辑
在进行尺寸标注时，我们可能会遇到由于图形绘制不精确或尺寸标注捕捉点不精确，造成标注出来的尺寸并不是我们想要的，但是删除图形重画或重新捕捉标注点似乎又很麻烦，怎么办呢？我们可以通过一系列尺寸标注编辑命令进行微调。编辑标注命令可用于对标注的尺寸数字、文字的位置、尺寸界线的角度等进行编辑操作。
01
02
标注工具栏：
命令提示区：DIMEDIT或快捷键DED
第六节 尺寸标注的编辑

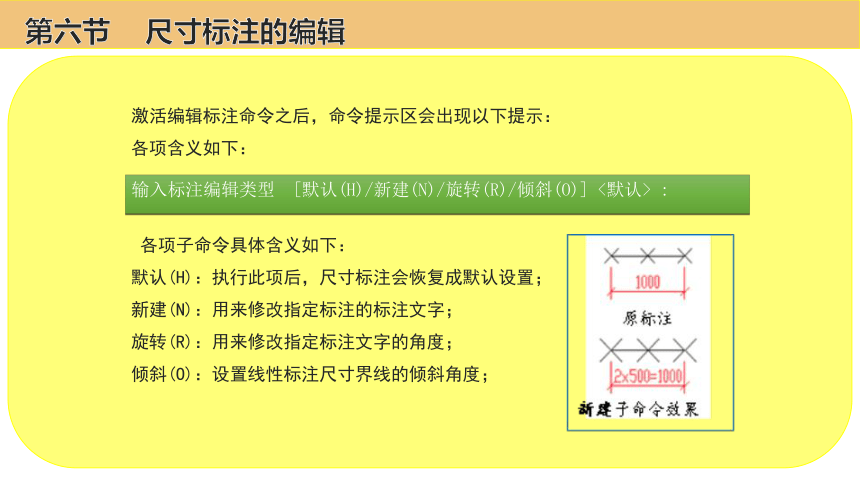

激活编辑标注命令之后，命令提示区会出现以下提示：
各项含义如下：
各项子命令具体含义如下：
默认(H)：执行此项后，尺寸标注会恢复成默认设置；
新建(N)：用来修改指定标注的标注文字；
旋转(R)：用来修改指定标注文字的角度；
倾斜(O)：设置线性标注尺寸界线的倾斜角度；
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认> :

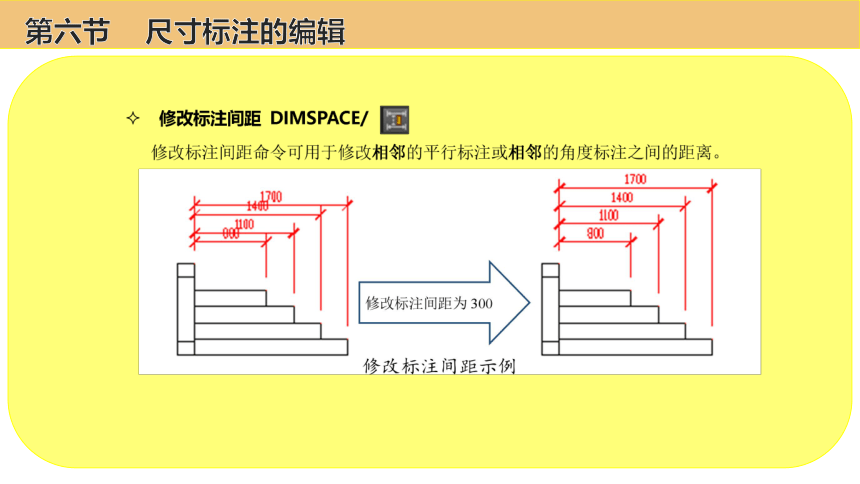

第六节 尺寸标注的编辑

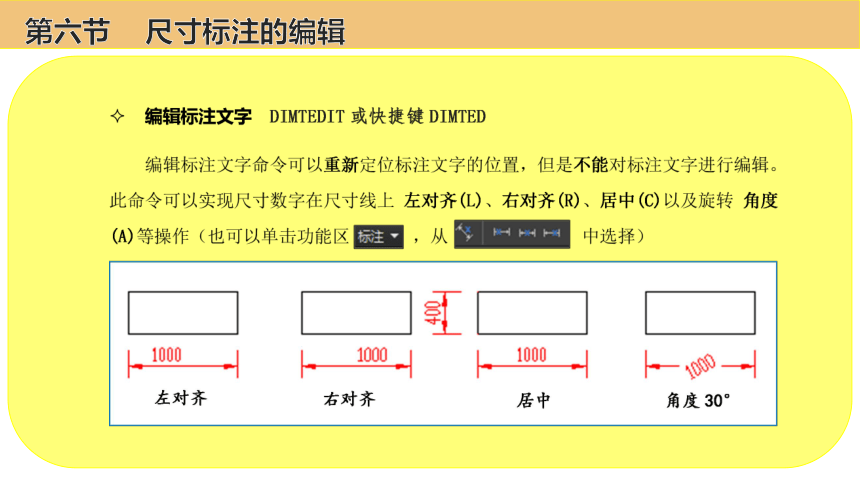

第六节 尺寸标注的编辑
第六节 尺寸标注的编辑
实战1
对左图尺寸标注进行编辑，效果如右图。
编辑结果
第六节 尺寸标注的编辑
第六节 尺寸标注的编辑
第七节 字段的使用
第七节 字段的使用
第七节 字段的使用
第七节 字段的使用
第七节 字段的使用
实战1
在右图中的 面积： 后插入字段以动态显示椭圆的面积。
第七节 字段的使用
