(共21张PPT)
第五章 文字和尺寸标注
第 5 章 文字和尺寸标注
文字样式
1

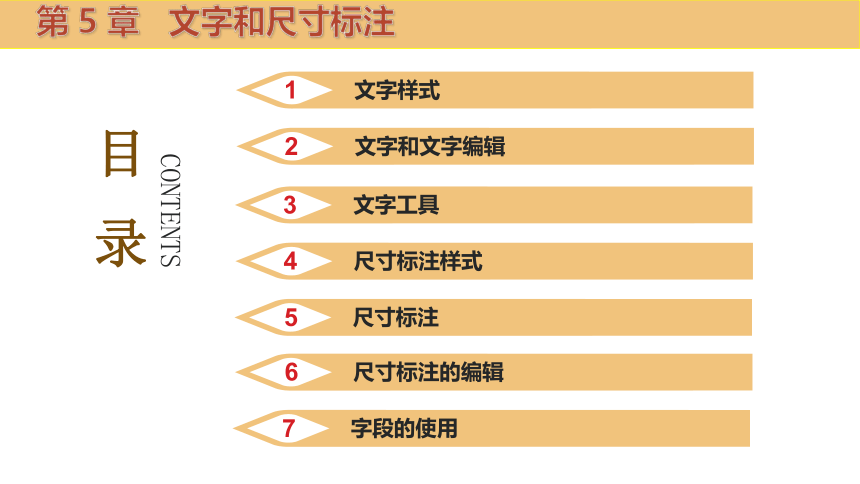

目录
CONTENTS
文字和文字编辑
2
文字工具
3
尺寸标注样式
4
尺寸标注
5
尺寸标注的编辑
6
字段的使用
7

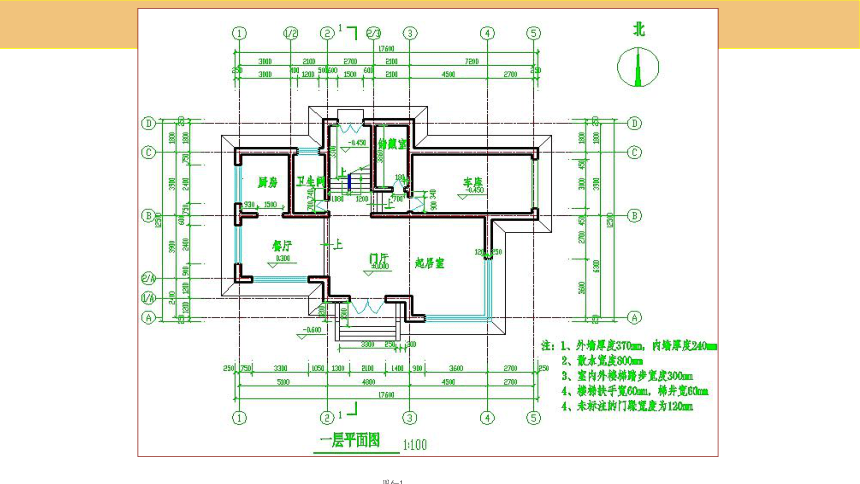

图6-1

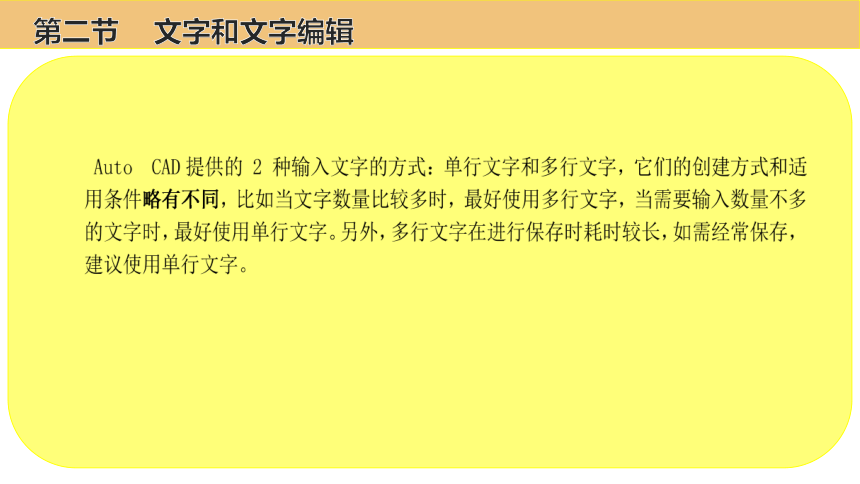

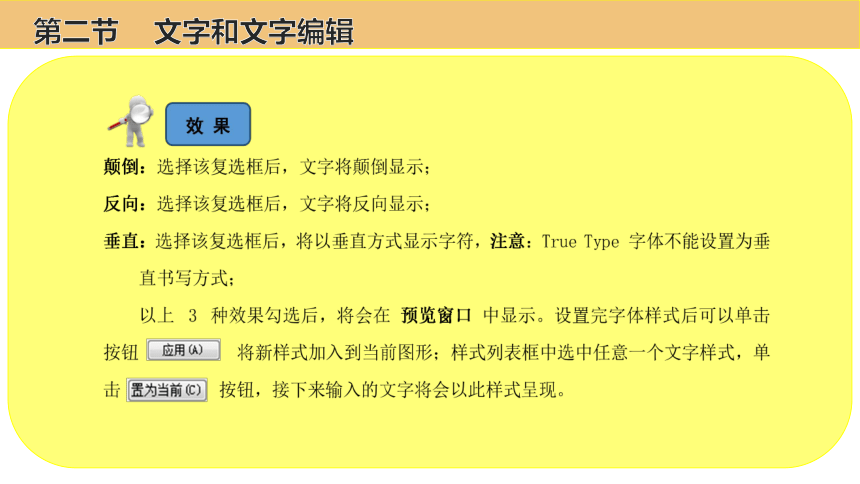

第二节 文字和文字编辑
第二节 文字和文字编辑
01
02
03
“文字”工具栏：
功能区：默认 注释
命令提示区：TEXT或快捷键DT
第二节 文字和文字编辑

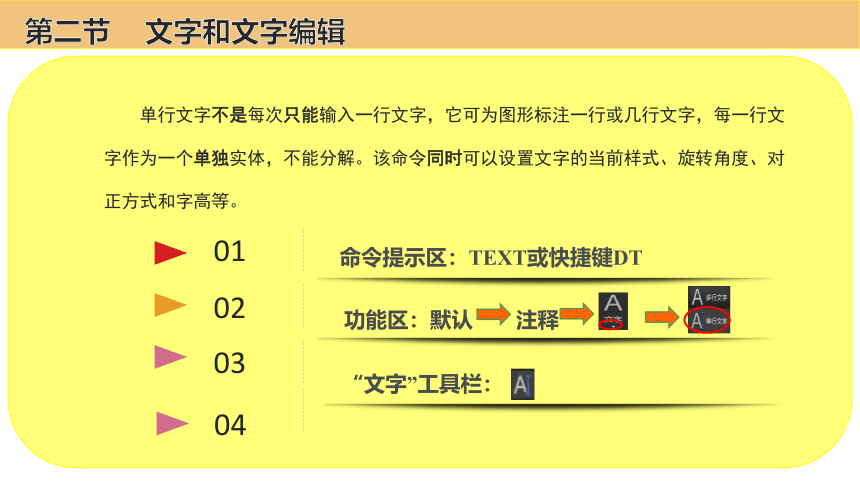

单行文字不是每次只能输入一行文字，它可为图形标注一行或几行文字，每一行文字作为一个单独实体，不能分解。该命令同时可以设置文字的当前样式、旋转角度、对正方式和字高等。
04
第二节 文字和文字编辑
激活单行文字命令以后，在命令提示区会出现以下提示：
这时，先不忙指定文字起点，而是先看一下当前文字样式 需不需要进行修改。
样式（S）：执行子命令后，系统出现提示信息 输入样式名或[ ] : 时，输入已定义的文字样式名称将其置为当前样式；也可输入 ，单击回车键系统会提示 输入要列出的文字样式<*>: ，这时单击回车键，屏幕转为 AutoCAD文本窗口，并列出当前图形中已定义的所有字体样式名称及其相关设置以供选择；
当前文字样式: "Standard" 文字高度: 2.5000 注释性：是 对正：左
指定文字的起点 或 [对正(J)/样式(S)]:
第二节 文字和文字编辑

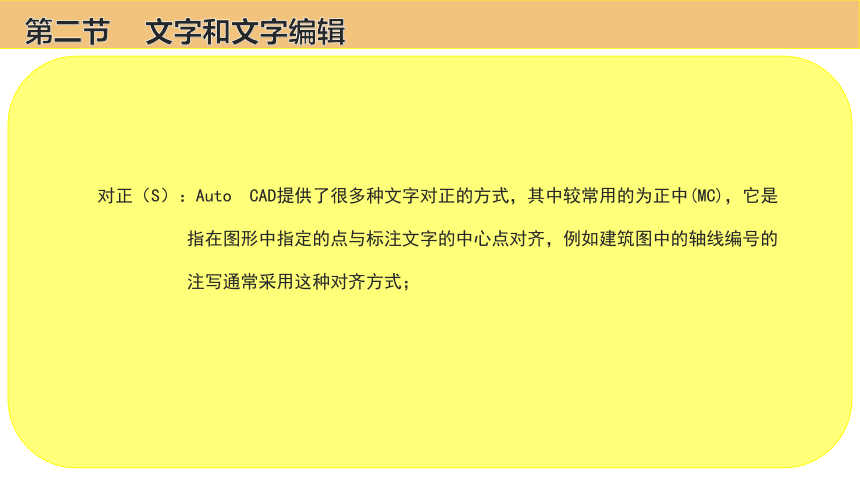

对正（S）：Auto CAD提供了很多种文字对正的方式，其中较常用的为正中(MC)，它是
指在图形中指定的点与标注文字的中心点对齐，例如建筑图中的轴线编号的
注写通常采用这种对齐方式；
01
02
03
“文字”工具栏：
功能区：默认 注释
命令提示区：TEXT或快捷键DT
第二节 文字和文字编辑

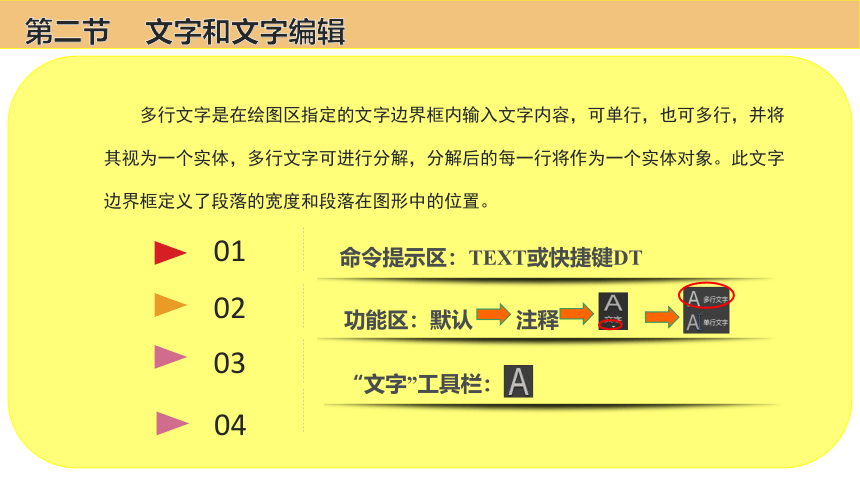

多行文字是在绘图区指定的文字边界框内输入文字内容，可单行，也可多行，并将其视为一个实体，多行文字可进行分解，分解后的每一行将作为一个实体对象。此文字边界框定义了段落的宽度和段落在图形中的位置。
04
第二节 文字和文字编辑
在激活多行文字命令以后，在命令提示区会出现以下提示：
与单行文字略有不同，我们通常先通过指定两个角点打开文字编辑器 和 文本框后再设置文字样式，也可以根据提示设置样式后，再指定对角点。文字编辑器位于功能区，文本框位于绘图区，包含 2个部分：标尺和多行文字输入边界框。
当前文字样式: "Standard" 文字高度: 2.5 注释性：是
指定第一个角点:
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏（C）]:
第二节 文字和文字编辑
文字编辑器
第二节 文字和文字编辑
第二节 文字和文字编辑
第二节 文字和文字编辑
实战1
先绘制两个半径为400的圆，然后分别利用单行文字和多行文字实现图中的效果（其中数字采用txt.shx格式，字高500，正中位置）
第二节 文字和文字编辑
第二节 文字和文字编辑
第二节 文字和文字编辑
用单行文字输入下列文字：（文字高度为300，字体 txt.shx）
然后修改成
第二节 文字和文字编辑
实战2
第二节 文字和文字编辑
第二节 文字和文字编辑
第二节 文字和文字编辑
