本章导读
建筑施工图中的线型和线宽有多种，且不同线型代表着不同含义。在AutoCAD中，为了便于修改图形，绘图时可将颜色、线型和线宽等属性相同的图线置于同一个图层上。例如，将图中所有轴线置于同一个图层上，以后若需修改轴线的颜色或线型，只要修改该图层的颜色或线型即可。灵活掌握图层的设置和管理，将会使图样层次分明，便于修改。
第5章 图层的使用与管理

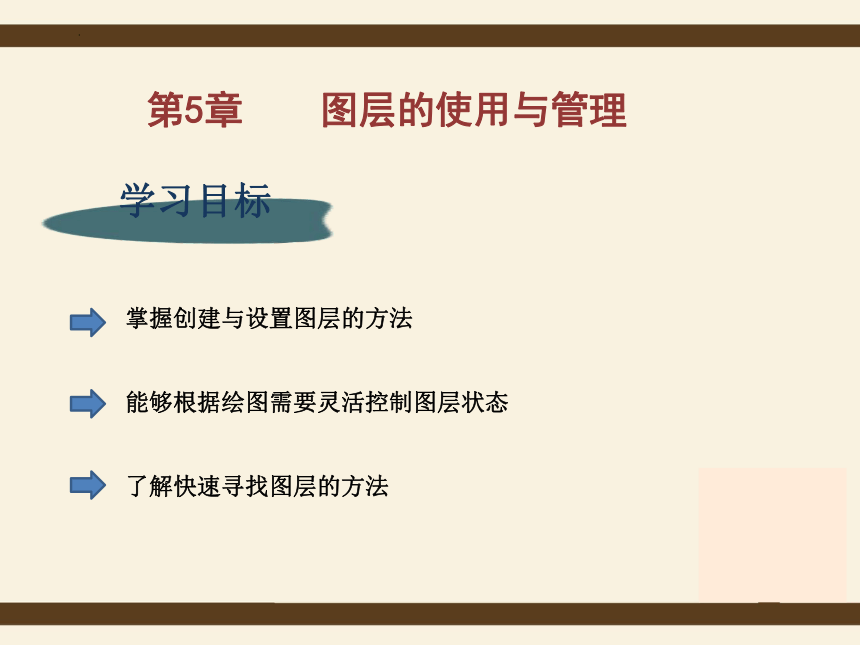

学习目标
掌握创建与设置图层的方法
能够根据绘图需要灵活控制图层状态
了解快速寻找图层的方法
第5章 图层的使用与管理
第5章 图层的使用与管理

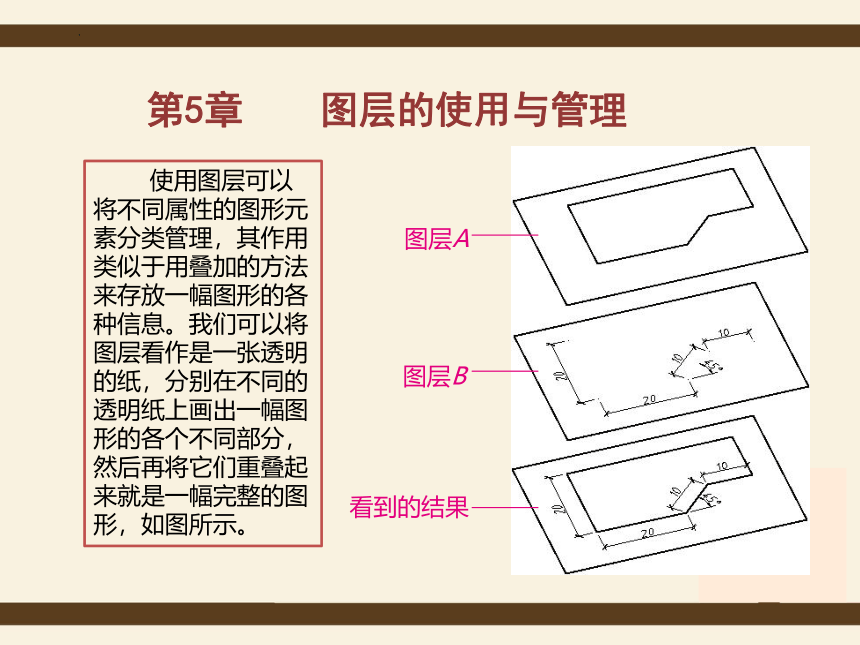

使用图层可以将不同属性的图形元素分类管理，其作用类似于用叠加的方法来存放一幅图形的各种信息。我们可以将图层看作是一张透明的纸，分别在不同的透明纸上画出一幅图形的各个不同部分，然后再将它们重叠起来就是一幅完整的图形，如图所示。
图层A
图层B
看到的结果
第5章 图层的使用与管理

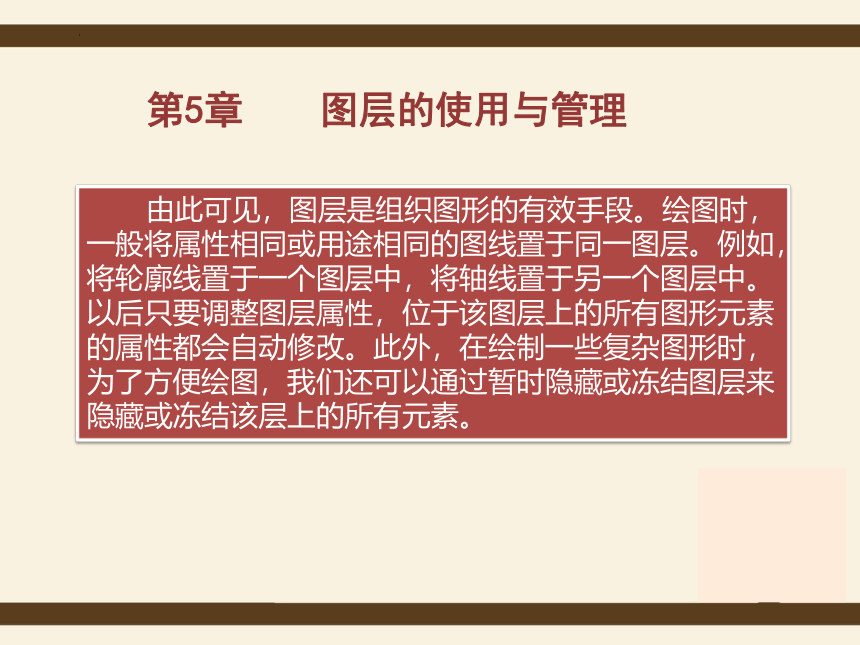

由此可见，图层是组织图形的有效手段。绘图时，一般将属性相同或用途相同的图线置于同一图层。例如，将轮廓线置于一个图层中，将轴线置于另一个图层中。以后只要调整图层属性，位于该图层上的所有图形元素的属性都会自动修改。此外，在绘制一些复杂图形时，为了方便绘图，我们还可以通过暂时隐藏或冻结图层来隐藏或冻结该层上的所有元素。
第5章 图层的使用与管理

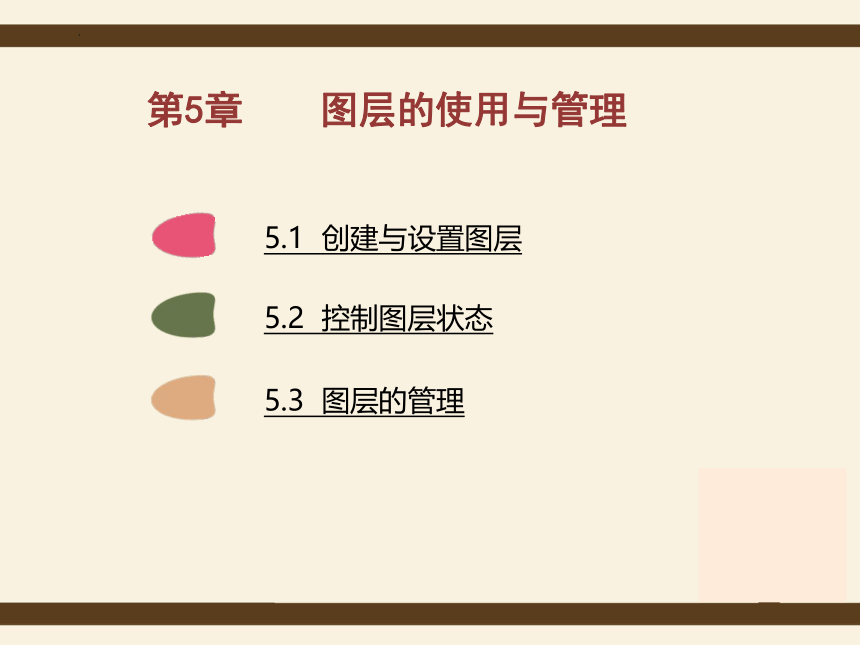

5.1 创建与设置图层
5.2 控制图层状态
5.3 图层的管理

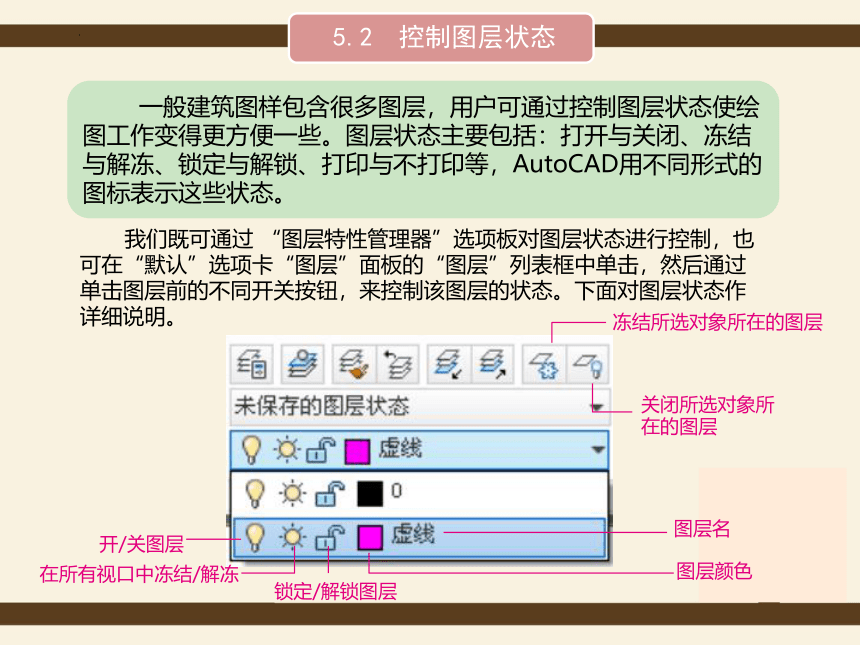

5.2 控制图层状态
一般建筑图样包含很多图层，用户可通过控制图层状态使绘图工作变得更方便一些。图层状态主要包括：打开与关闭、冻结与解冻、锁定与解锁、打印与不打印等，AutoCAD用不同形式的图标表示这些状态。
我们既可通过 “图层特性管理器”选项板对图层状态进行控制，也可在“默认”选项卡“图层”面板的“图层”列表框中单击，然后通过单击图层前的不同开关按钮，来控制该图层的状态。下面对图层状态作详细说明。
冻结所选对象所在的图层
关闭所选对象所
在的图层
图层名
图层颜色
锁定/解锁图层
在所有视口中冻结/解冻
开/关图层

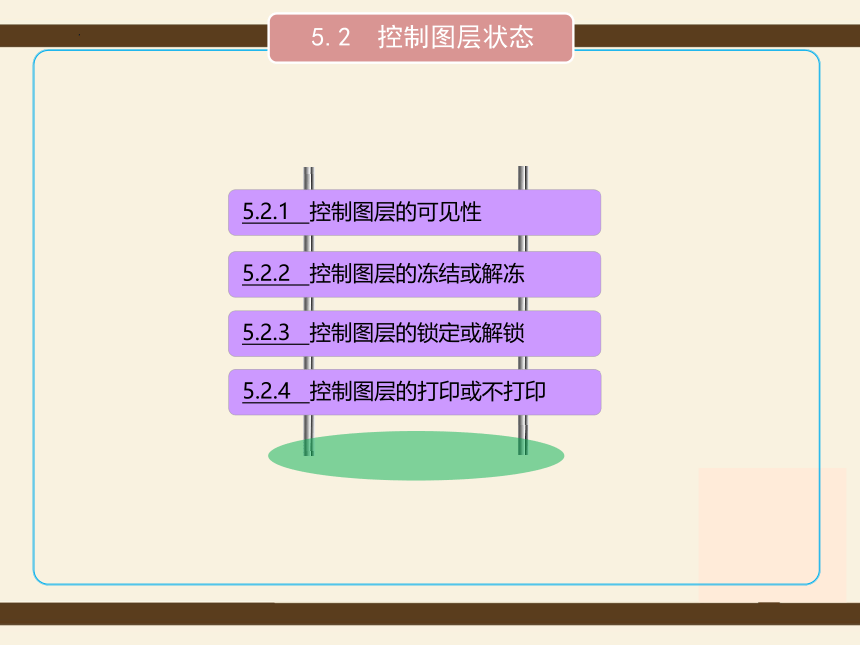

5.2.1 控制图层的可见性
5.2.2 控制图层的冻结或解冻
5.2 控制图层状态
5.2.3 控制图层的锁定或解锁
5.2.4 控制图层的打印或不打印
5.2.1 控制图层的可见性
在“默认”选项卡“图层”面板的“图层”列表框中单击，然后单击某图层前的 开关，黄灯亮表示该图层是可见的，则图层上的所有内容都是可见和可编辑的；蓝灯亮表示该图层是不可见的，则图层上的所有内容是不可见和不可编辑的，同时也是不可打印的。
在绘图过程中可以控制图层的可见性。将图层设为不可见状态的方法如下：
5.2.2 控制图层的冻结或解冻
单击 或 图标可以冻结或解冻该图层。冻结图层后，该图层上的所有图形对象均不可见、不可编辑和不可打印。解冻图层后，该图层上的内容将重生成，且可见、可编辑和可打印。
5.2.3 控制图层的锁定或解锁
单击图层前的 和 开关可锁定或解锁某一图层。锁定图层后，该图层的所有对象是可见的，但该图层上的对象不能被编辑。可以将锁定的图层设置为当前图层，也可以在被锁定的图层上绘制图形，还可以改变该图层的颜色、线型和线宽等。
5.2.4 控制图层的打印或不打印
单击“图层特性管理器”选项板中某图层上的 或 按钮，可打印或不打印该图层。将图层设为不打印状态后，该图层上的对象仍会显示在绘图区中。图层的不打印设置只对图样中的可见图层（图层是打开的并且是解冻的）有效。若图层是冻结或关闭状态，无论该图层是否处于打印状态，AutoCAD都不会打印该图层上的内容。
5.3 快速查找图层
如果图样中包含的图层较少，就可以很容易地找到某个图层或具有某种特征的一组图层，但当图层数目达到几十个时，这项工作就变得相当困难了。这时，我们可利用“图层特性管理器”对话框对图层的名称进行排序。
5.3 快速查找图层
例如，一幅图样中既有以汉字为名称的图层，也有以字母为名称的图层。若想很迅速地找到所需图层，可单击“图层特性管理器”对话框图层列表顶部的“名称”标签，此时，AutoCAD将所有图层以字母顺序排列出来，如图所示，再次单击此按扭，排列顺序就会颠倒过来。
通过单击“开”、“锁定”、“冻结”等标签，均可将图层按不同状态分类显示。
练 习
1．按照表所示要求创建图层，并将该文件以名称“常用图层”、文件类型“AutoCAD图形样板（*.dwt）”储存在打开的“Template”文件夹中，日后需要时直接在该文件上绘图，从而节约创建图层的时间。
名称 颜色 线型 线宽
轴线 红色 Center 默认
墙线 白色 Continuous 0.7
门窗 青色 Continuous 默认
阳台 白色 Continuous 默认
尺寸 绿色 Continuous 默认
练 习
2．利用“多段线”、“偏移”和“图案填充”等命令绘制图所示女儿墙详图。其中，水泥砂浆的厚度为20，墙体厚度为240，顶层楼板厚度为100，未标注部分尺寸可自行设定，不要求标注尺寸。
练 习
提示
① 先创建“轮廓线”、“剖面线”、“细实线”图层。其中，“轮廓线”图层的线宽可设为0.35 mm，其余图层的线宽可采用默认设置，各图层颜色可自行设定。
② 将“轮廓线”图层设为当前图层，然后利用“多段线”命令绘制墙体轮廓线。
③ 利用“偏移”命令将所绘图形向其外侧偏移20，然后选中偏移所得到的图线，接着在“默认”选项卡的“图层”面板的“图层”列表框中单击，在弹出的下拉列表中选择“细实线”图层，即可将所选对象置于“细实线”图层，如图所示。
练 习
提示
④ 单击“默认”选项卡“修改”面板中的“圆角”按钮，然后根据命令行提示输入“r”并回车，然后输入“0”并回车，将圆角半径设为0；采用默认的修剪模式，然后在要修剪掉和要相交处的两条轮廓线上分别单击，即可修剪或使对象相交。
⑥ 将“剖面线”图层设为当前图层，然后利用“图案填充”命令分别填充“AR-CONC”和“ANSI31”图案即可。
⑤ 将“细实线”图层设为当前图层，然后利用“直线”或“多段线”命令绘制折线和其余图线，如图所示。
