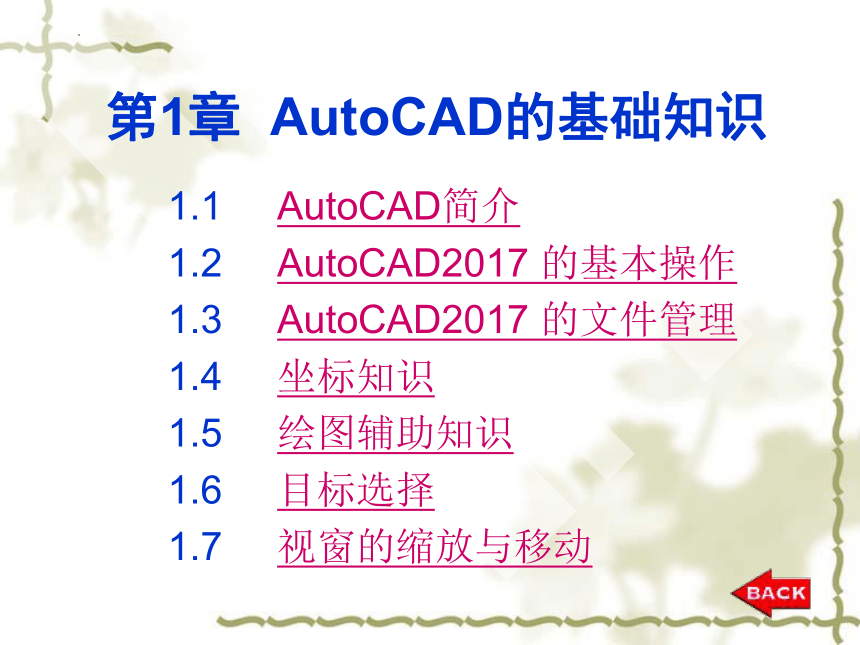

第1章 AutoCAD的基础知识
1.1 AutoCAD简介
1.2 AutoCAD2017 的基本操作
1.3 AutoCAD2017 的文件管理
1.4 坐标知识
1.5 绘图辅助知识
1.6 目标选择
1.7 视窗的缩放与移动

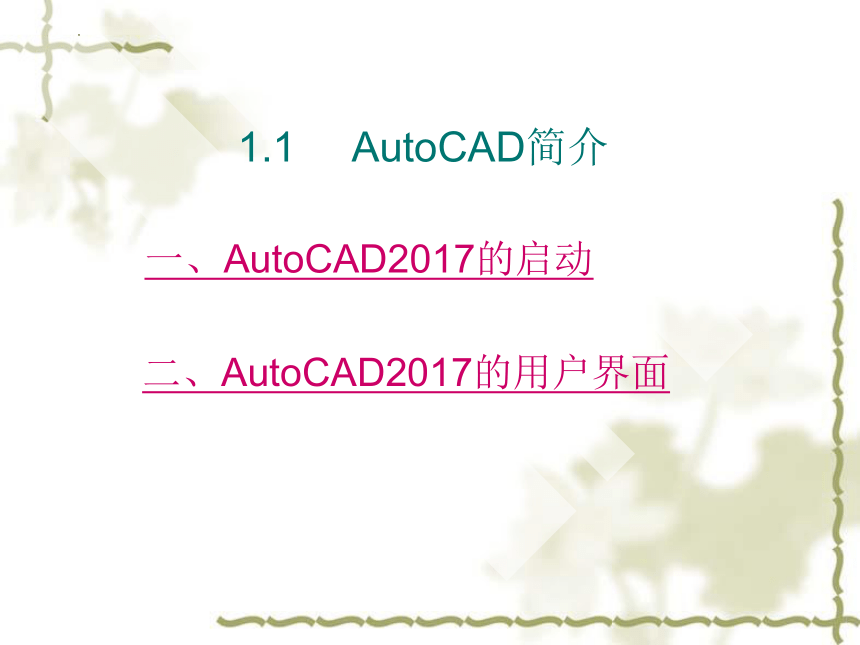

1.1 AutoCAD简介
一、AutoCAD2017的启动
二、AutoCAD2017的用户界面

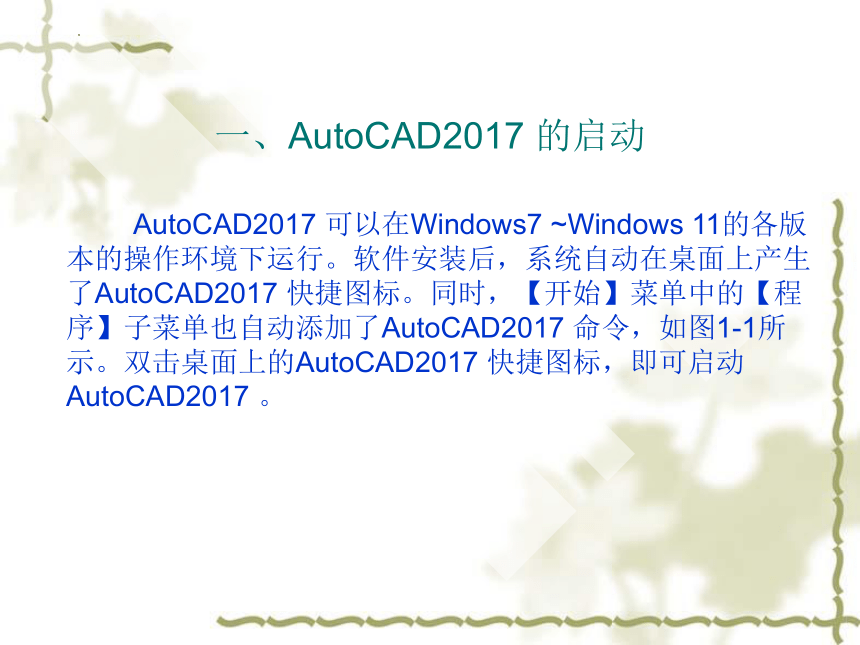

一、AutoCAD2017 的启动
AutoCAD2017 可以在Windows7 ~Windows 11的各版本的操作环境下运行。软件安装后，系统自动在桌面上产生了AutoCAD2017 快捷图标。同时，【开始】菜单中的【程序】子菜单也自动添加了AutoCAD2017 命令，如图1-1所示。双击桌面上的AutoCAD2017 快捷图标，即可启动AutoCAD2017 。

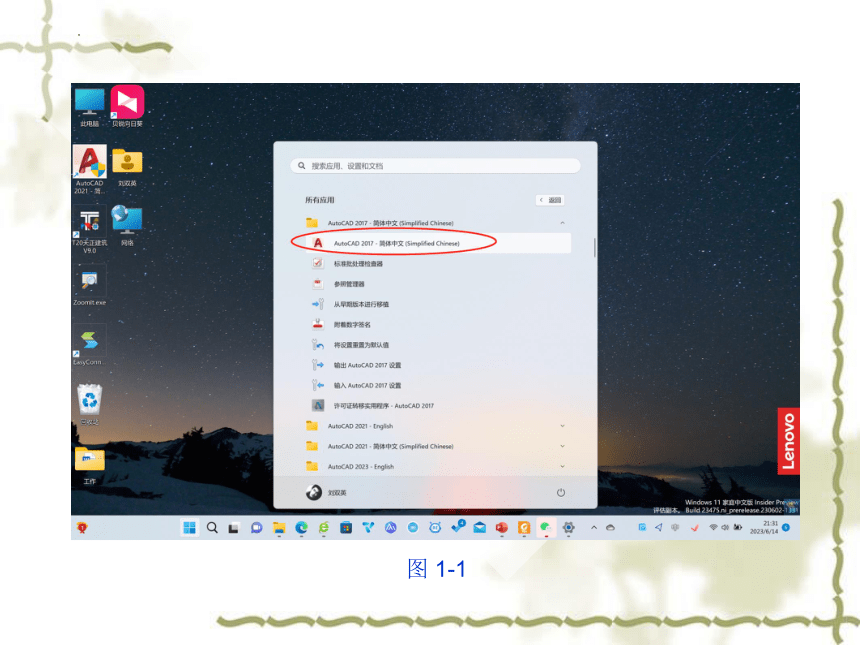

图 1-1

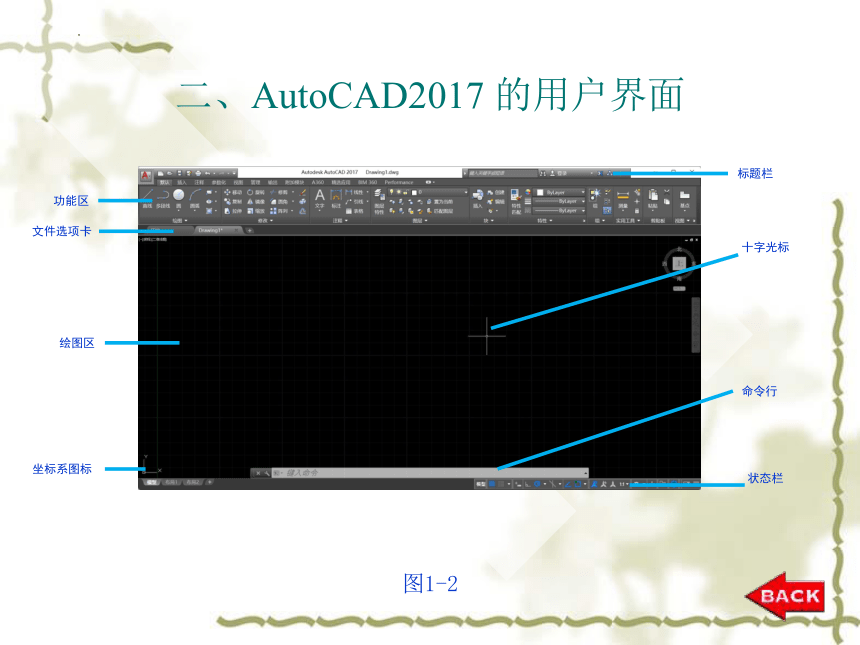

图1-2
二、AutoCAD2017 的用户界面
功能区
文件选项卡
绘图区
坐标系图标
标题栏
十字光标
命令行
状态栏

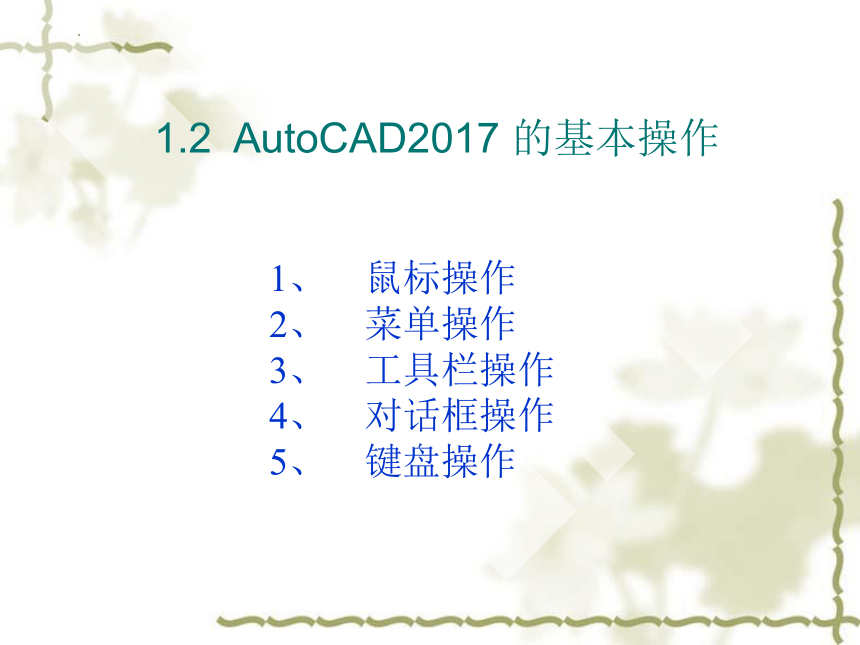

1.2 AutoCAD2017 的基本操作
1、 鼠标操作
2、 菜单操作
3、 工具栏操作
4、 对话框操作
5、 键盘操作

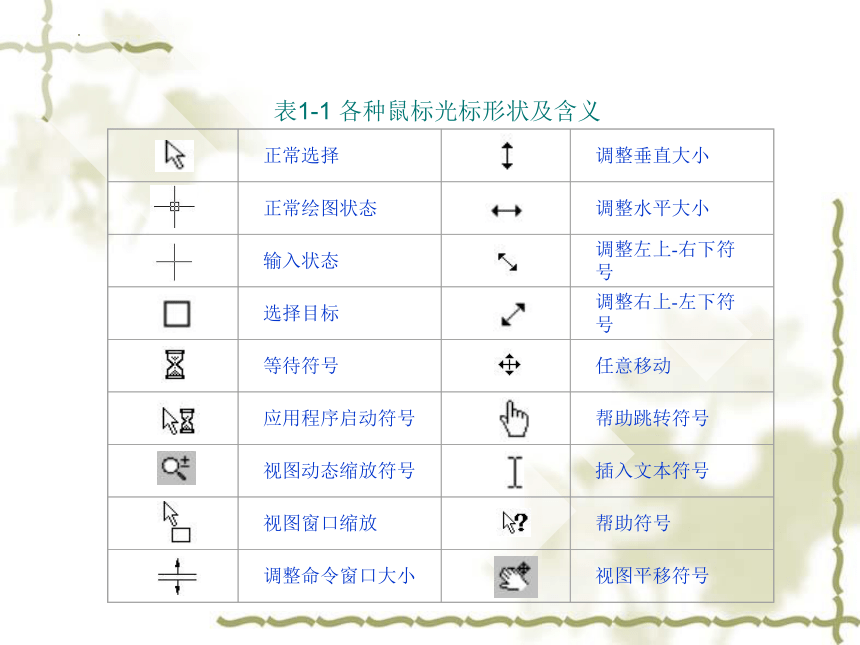

表1-1 各种鼠标光标形状及含义
正常选择
调整垂直大小
正常绘图状态
调整水平大小
输入状态
调整左上-右下符 号
选择目标
调整右上-左下符号
等待符号
任意移动
应用程序启动符号
帮助跳转符号
视图动态缩放符号
插入文本符号
视图窗口缩放
帮助符号
调整命令窗口大小
视图平移符号

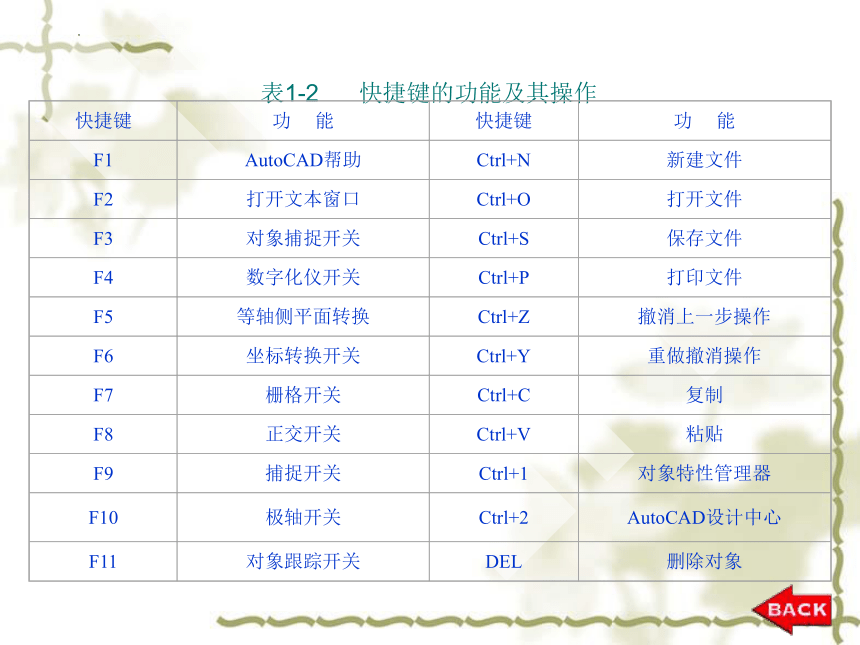

表1-2 快捷键的功能及其操作
快捷键
功 能
快捷键
功 能
F1
AutoCAD帮助
Ctrl+N
新建文件
F2
打开文本窗口
Ctrl+O
打开文件
F3
对象捕捉开关
Ctrl+S
保存文件
F4
数字化仪开关
Ctrl+P
打印文件
F5
等轴侧平面转换
Ctrl+Z
撤消上一步操作
F6
坐标转换开关
Ctrl+Y
重做撤消操作
F7
栅格开关
Ctrl+C
复制
F8
正交开关
Ctrl+V
粘贴
F9
捕捉开关
Ctrl+1
对象特性管理器
F10
极轴开关
Ctrl+2
AutoCAD设计中心
F11
对象跟踪开关
DEL
删除对象

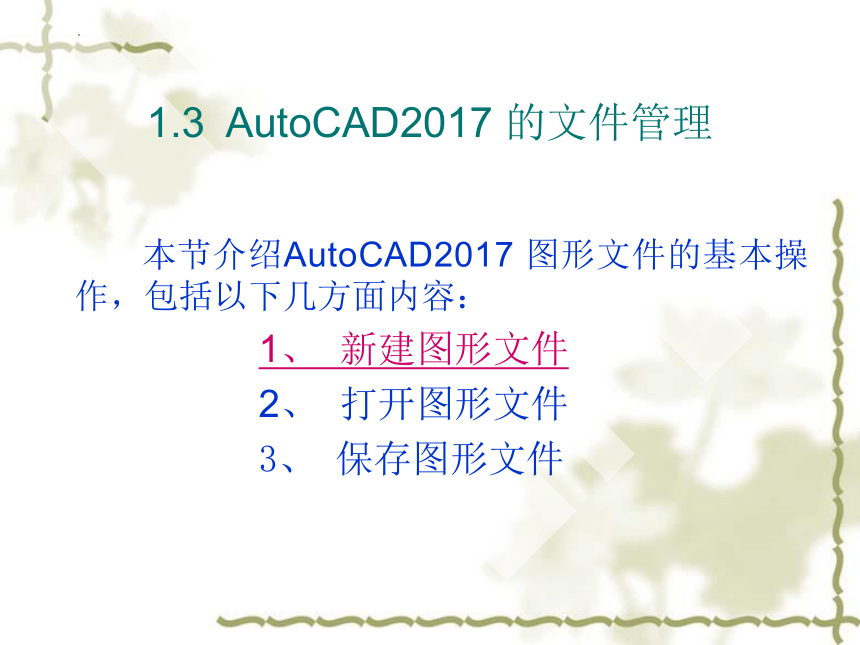

1.3 AutoCAD2017 的文件管理
本节介绍AutoCAD2017 图形文件的基本操作，包括以下几方面内容：
1、 新建图形文件
2、 打开图形文件
3、 保存图形文件
新建图形文件
在AutoCAD2017 中创建新图有4种途径：
单击菜单浏览器按钮 ，在弹出的列表中执行“新建”→“图形” 命令。
单击快速访问工具栏中的新建按钮 。
在面板栏的文件选项卡的空白处右击， 选择 “新建”命令。
在命令行输入New命令并回车后，弹出“选择样板” 对话框 。该对话框列出了所有可供使用的样板，供用户单击选择。用户可以利用样板创建新图形。
图 1-3
1.4 坐标知识
了解AutoCAD2017 的坐标系统对学习CAD制图以及以后的施工图绘制是非常必要的，因为以后的很多CAD命令的使用都和坐标有关。
1、坐标系统
AutoCAD2017 采用了多种坐标系统以便绘图，比如：笛卡尔坐标系统（CCS）、世界坐标系统（WCS）和用户坐标系统（UCS）。
2、坐标输入方法
绘制图形时，如何精确地输入点的坐标是绘图的关键，经常采用的精确定位坐标点的方法有四种方式，即：
（1）绝对坐标
（2）相对坐标
（3）绝对极坐标
（4）相对极坐标
1.5 AutoCAD2017 的绘图辅助知识
一、设置绘图界限
二、正交和栅格以及目标捕捉
三、目标捕捉

一、 设置绘图界限
绘图界限就是表明用户的工作区域和图纸的边界。设置绘图界限的目的是为了避免用户所绘制的图形超出某个范围。
在AutoCAD2017 中， 在命令行提示下输入Limits，并回车，设置图形界限的范围。
1、正交功能：
AutoCAD提供了一个正交（ORTHO）功能，用来画水平和垂直线，可以选择以下任一操作来执行正交功能：
在状态栏上单击 按钮。
按下键盘上的F8键。
2、栅格：
栅格（Gird）是一种可见的位置参考图标，由一系列排列规则的点组成，它类似于方格纸，有助于定位。当栅格和捕捉配合使用时，对于提高绘图精确度有重要作用。
二、 正交和栅格
三、 对象捕捉
对象捕捉是一个十分有用的工具（图1-4）。其作用是：十字光标可以准确定位在已存在的实体特定点或特定位置上。例如，对于屏幕上两条直线的一个交点，若要以这个交点为起点再画直线，就要求能准确地把光标定位在这个交点上，这仅靠视觉是很难做到的。若利用目标捕捉功能的交点捕捉，只需把交点置于选择框内或选择框的附近便可准确地确定在交点上，从而保证了绘图的精确度。
图 1-4
1.6 目标选择
目标选择，顾名思义就是如何选择目标，在AutoCAD中，正确快捷地选择目标是进行图形编辑的基础，只要进行图形编辑，用户就必须准确无误地通知AutoCAD，将要对图形文件中的哪些实体目标进行操作。
用户选择实体目标后，该实体将呈高亮显示，即组成实体的边界轮廓线的原先的实线变成虚线，十分明显地和那些未被选中的实体区分开来。
目标选择主要有以下几种选择方法：
（1） 用拾取框选择单个实体
（2） 利用对话框设置选择方式
（3） 窗口方式和交叉方式
窗口方式：执行编辑命令后，在“选择对象：”提示下单击左键，选择第一对角点，从左向右移动鼠标至恰当位置，再单击左键，选取另一对角点，即可看到绘图区内出现一个实线的矩形，称之为窗口方式下的矩形选择框，此时，只有全部被包含在该选择框中的实体目标才被选中。
交叉方式：执行编辑命令后，在“选择对象：”提示下单击左键，选取第一对角点，从右向左移动鼠标，再单击左键，选取另一对角点，即可看到绘图区内出现一个呈虚线的矩形，称之为交叉方式下的矩形选择框，如图1-5所示。此时完全被包含在矩形选择框之内的实体以及与选择框部分相交的实体均被选中。
图 1-5
1.7 视窗的缩放与移动
使用AutoCAD绘图时，由于显示器大小的限制，往往无法看清图形的细节，就无法准确地绘图。为此AutoCAD2017 提供了多种改变图形显示的方式。我们可以放大图形的显示方式来更好地观察图形的细节，也可以用缩小图形的显示方式浏览整个图形，还可以通过视图的平移的方法来重新定位视图在绘图区域中的位置等。
一、 Zoom（视窗缩放命令）
二、 Pan（视窗平移）
一、 Zoom（视窗缩放命令）
AutoCAD提供了Zoom命令，通过此命令，可对图形的显示大小进行缩放，便于用户观察图形，进行绘图工作。
启动Zoom命令有2种方式：
在命令行提示下输入Zoom（简捷命令Z）并回车。
通过单击右侧浮动面板 “范围缩放”按钮执行缩放命令如图1-6所示。
图 1-6
二、 Pan（视窗平移）
如果想查看当前屏幕外的实体，可以使用视窗平移命令Pan。Pan比缩放视图视窗要快得多，另外平移视窗的操作直观形象而且简便。
启动Pan命令有3种方法：
右侧浮动面板中单击“平移”按钮
在命令行提示下输入Pan（简捷命令P）并回车。
此时屏幕上出现 图标，拖动鼠标，即可移动图形显示，就像用手在图板上推动图纸一样。
