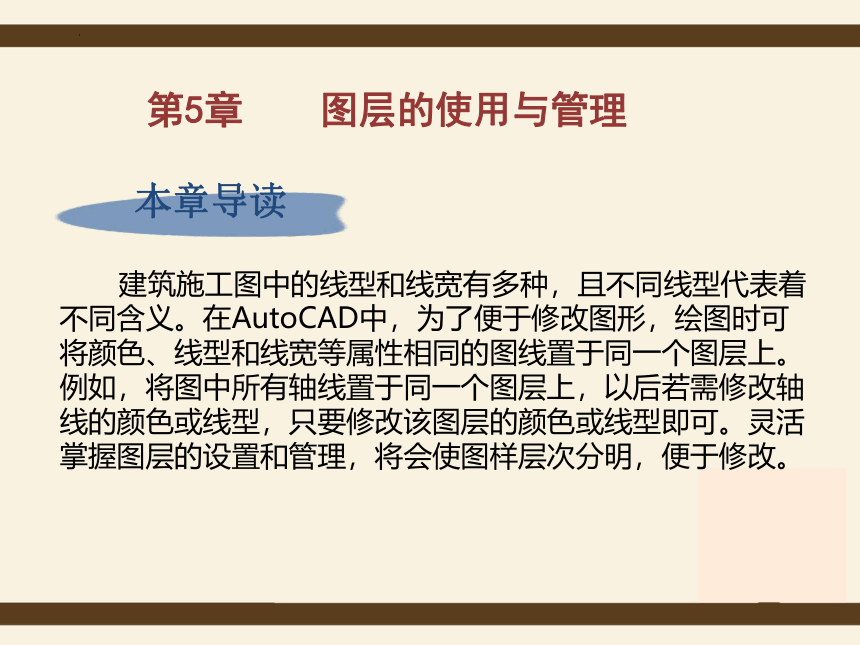

本章导读
建筑施工图中的线型和线宽有多种，且不同线型代表着不同含义。在AutoCAD中，为了便于修改图形，绘图时可将颜色、线型和线宽等属性相同的图线置于同一个图层上。例如，将图中所有轴线置于同一个图层上，以后若需修改轴线的颜色或线型，只要修改该图层的颜色或线型即可。灵活掌握图层的设置和管理，将会使图样层次分明，便于修改。
第5章 图层的使用与管理

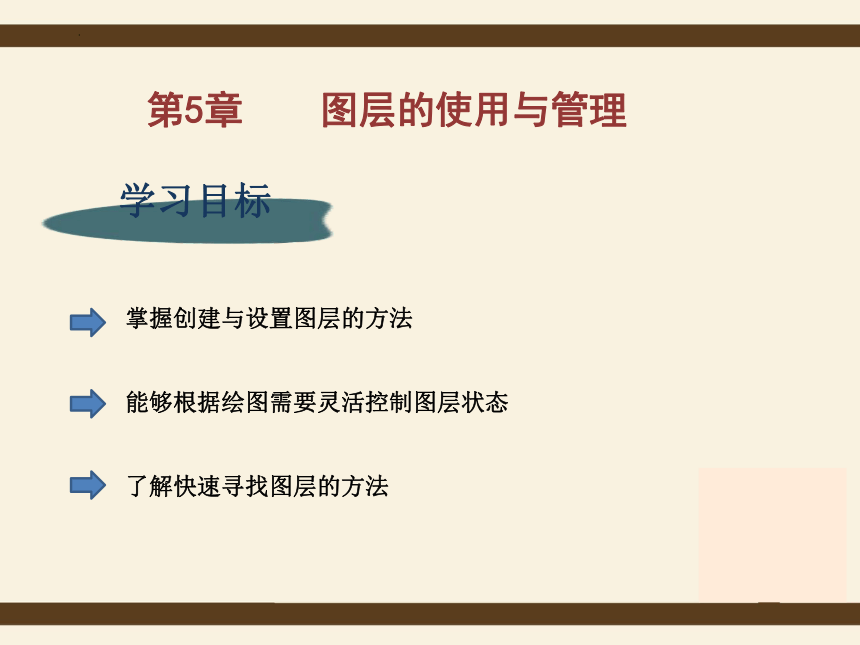

学习目标
掌握创建与设置图层的方法
能够根据绘图需要灵活控制图层状态
了解快速寻找图层的方法
第5章 图层的使用与管理
第5章 图层的使用与管理

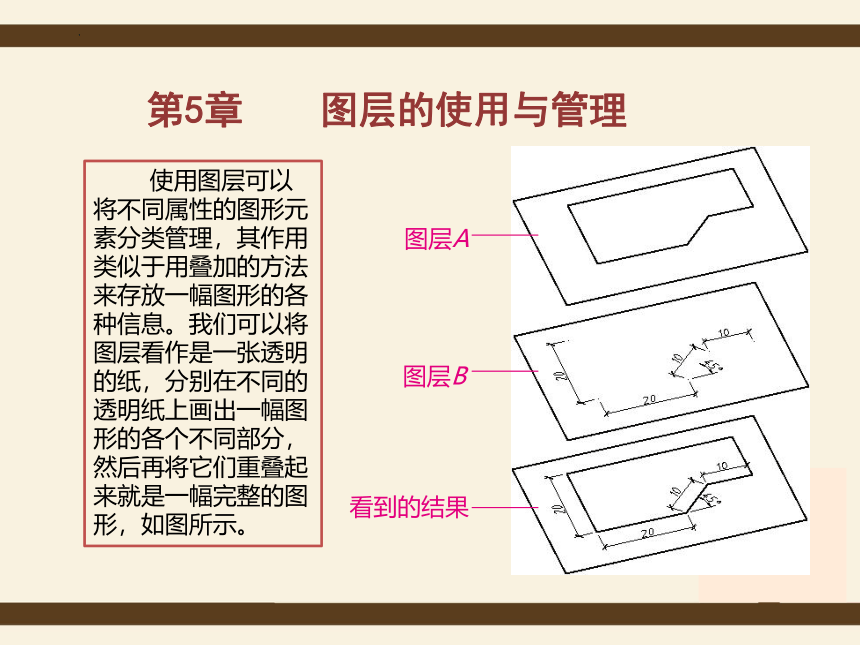

使用图层可以将不同属性的图形元素分类管理，其作用类似于用叠加的方法来存放一幅图形的各种信息。我们可以将图层看作是一张透明的纸，分别在不同的透明纸上画出一幅图形的各个不同部分，然后再将它们重叠起来就是一幅完整的图形，如图所示。
图层A
图层B
看到的结果
第5章 图层的使用与管理

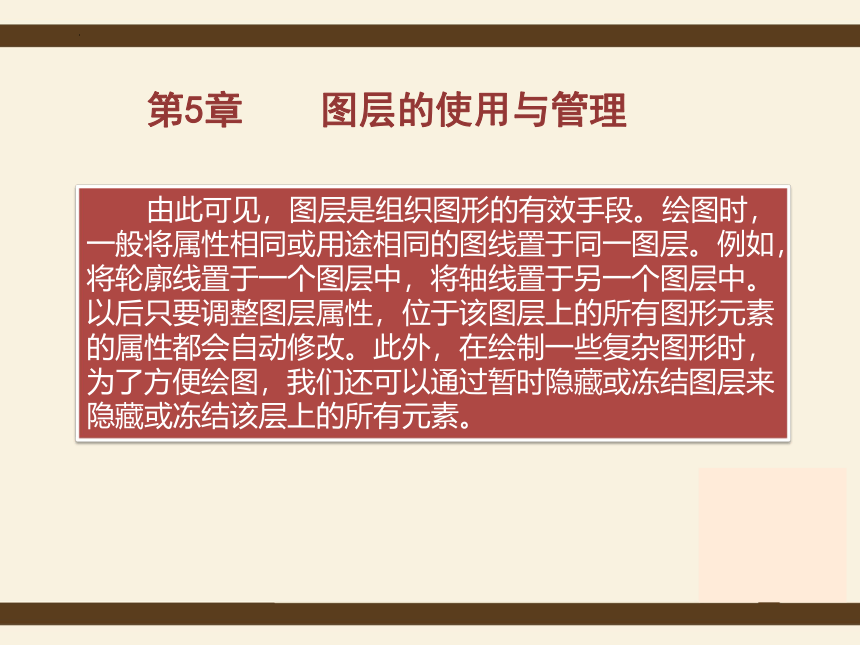

由此可见，图层是组织图形的有效手段。绘图时，一般将属性相同或用途相同的图线置于同一图层。例如，将轮廓线置于一个图层中，将轴线置于另一个图层中。以后只要调整图层属性，位于该图层上的所有图形元素的属性都会自动修改。此外，在绘制一些复杂图形时，为了方便绘图，我们还可以通过暂时隐藏或冻结图层来隐藏或冻结该层上的所有元素。
第5章 图层的使用与管理

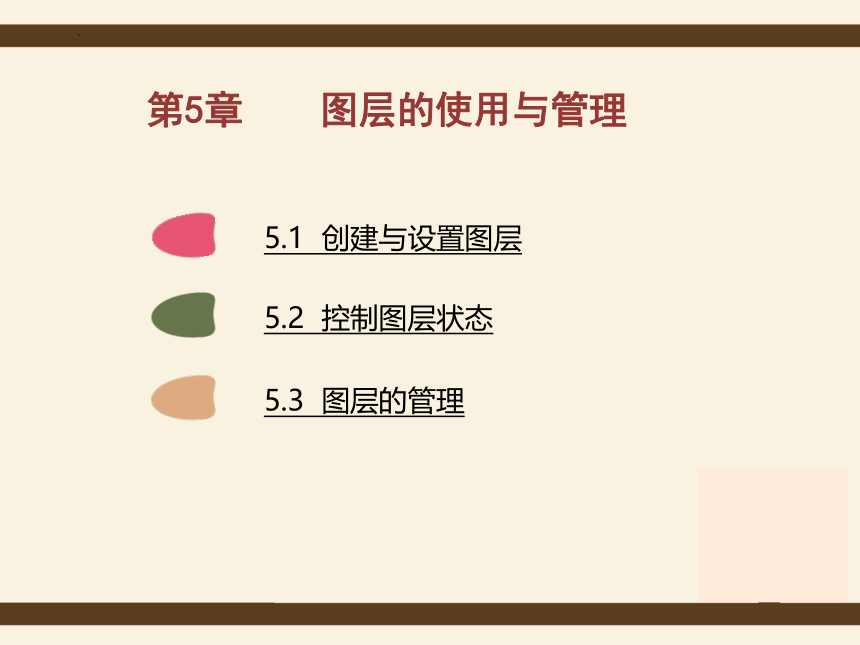

5.1 创建与设置图层
5.2 控制图层状态
5.3 图层的管理
5.1 创建和设置图层
在AutoCAD中，每个图层都具有线型、线宽和颜色等属性。所有图形的绘制工作都是在当前图层中进行的，并且所绘图形元素都会自动继承该图层的所有属性。

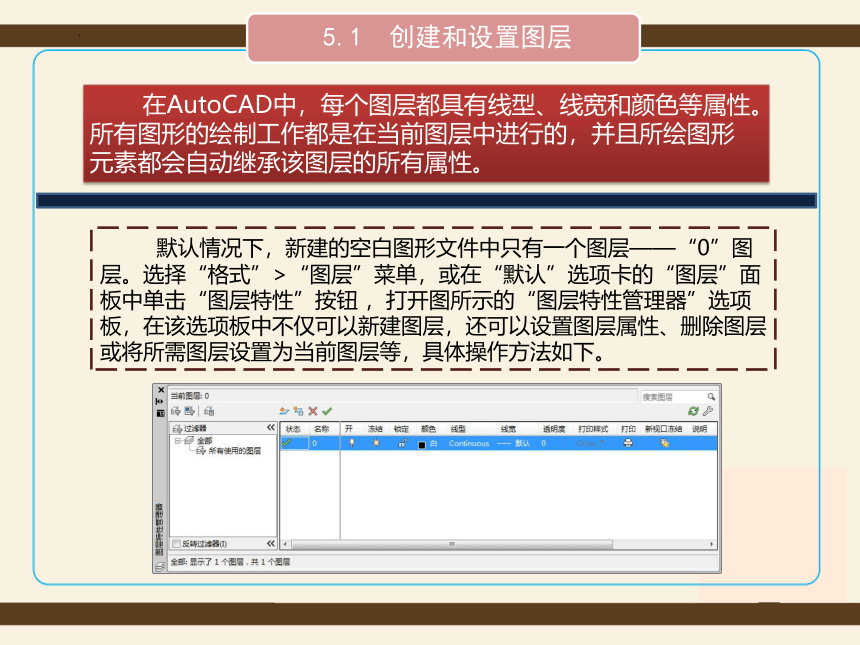

默认情况下，新建的空白图形文件中只有一个图层——“0”图层。选择“格式”>“图层”菜单，或在“默认”选项卡的“图层”面板中单击“图层特性”按钮 ，打开图所示的“图层特性管理器”选项板，在该选项板中不仅可以新建图层，还可以设置图层属性、删除图层或将所需图层设置为当前图层等，具体操作方法如下。
5.1 创建和设置图层
步骤1 新建图层。单击“图层特性管理器”选项板中的“新建图层”按钮 ，或在图层列表框中单击鼠标右键，从弹出的快捷菜单中选择“新建图层”菜单项，可创建一个名为“图层1”的新图层。在名称编辑框中输入新图层的名称，如“虚线”（图层名称一般要能够反映绘制在该图层上的图形元素的特性），如图所示。
5.1 创建和设置图层
步骤2 设置图层颜色。单击新建的“虚线”图层所在行的颜色块“ ”，打开“选择颜色”对话框，在“索引颜色”选项卡中选择所需颜色，如“洋红”，最后单击确定按钮，如图所示。
5.1 创建和设置图层
步骤3 设置图层线型。单击“虚线”图层所在行的“Continuous”选项，打开“选择线型”对话框，如图所示。如果该线型列表中没有用户需要的线型（默认情况下只有连续线型“Continuous”），可单击 加载按钮。
5.1 创建和设置图层
步骤4 在打开的“加载或重载线型”对话框中选择所需线型，如选择“DASHED”，如图所示，单击确定按钮返回至“选择线型”对话框，然后选择新加载的线型“DASHED”并单击确定按钮，完成线型设置工作。
5.1 创建和设置图层
步骤5 设置图层的线宽。默认情况下，新创建的图层的线宽为“默认”，在标注尺寸或绘制细线时一般无须改变。如果要绘制粗线时，可单击该图层所在行的“默认”选项，打开“线宽”对话框，然后选择所需线宽，如图所示。
5.1 创建和设置图层
步骤6 设置为当前图层。用户的所有绘图操作都是在当前图层中进行的，要将所需图层设置为当前图层，可在“图层特性管理器”选项板中的图层列表中选择要设置的图层，然后单击“置为当前”按钮 ，或直接双击该图层的名称，如图所示。
5.1 创建和设置图层
步骤7 重命名图层名称。在“图层特性管理器”选项板中单击要重命名图层的名称，以选中该图层，然后单击该图层的名称并输入新名称，或先选中要重命名的图层并单击鼠标右键，从弹出的快捷菜单中选择“重命名图层”菜单项，然后输入图层名称即可。
步骤8 删除图层。在“图层特性管理器”选项板中选中要删除的图层，然后单击“删除图层”按钮 或按【Delete】键，即可删除该图层。
提示
系统默认的0图层、包含绘图元素的图层、当前图层、Defpoints图层（进行尺寸标注时系统自动生成的图层）和依赖外部参照的图层不能被删除。此外，不能重命名0图层。
