本章导读

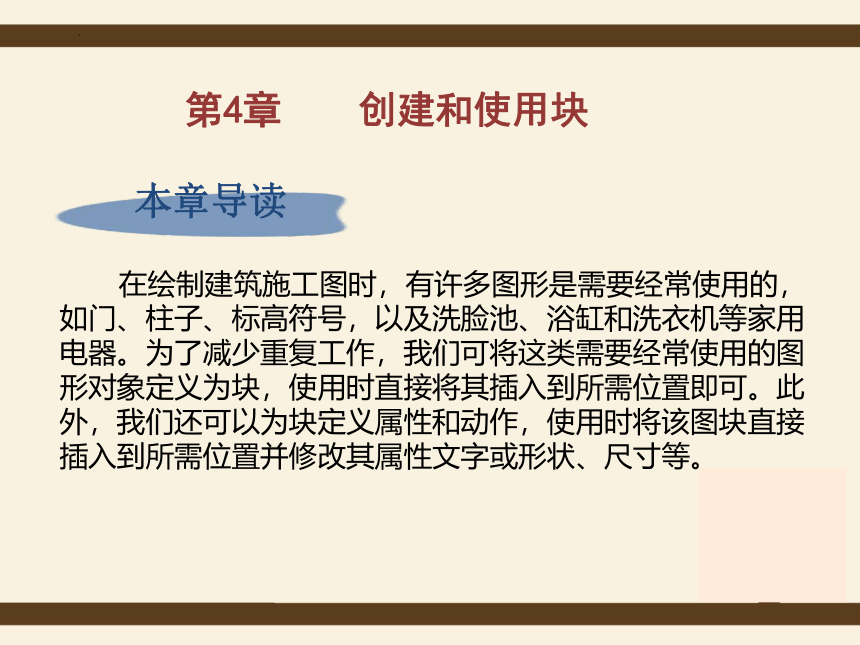

在绘制建筑施工图时，有许多图形是需要经常使用的，如门、柱子、标高符号，以及洗脸池、浴缸和洗衣机等家用电器。为了减少重复工作，我们可将这类需要经常使用的图形对象定义为块，使用时直接将其插入到所需位置即可。此外，我们还可以为块定义属性和动作，使用时将该图块直接插入到所需位置并修改其属性文字或形状、尺寸等。
第4章 创建和使用块

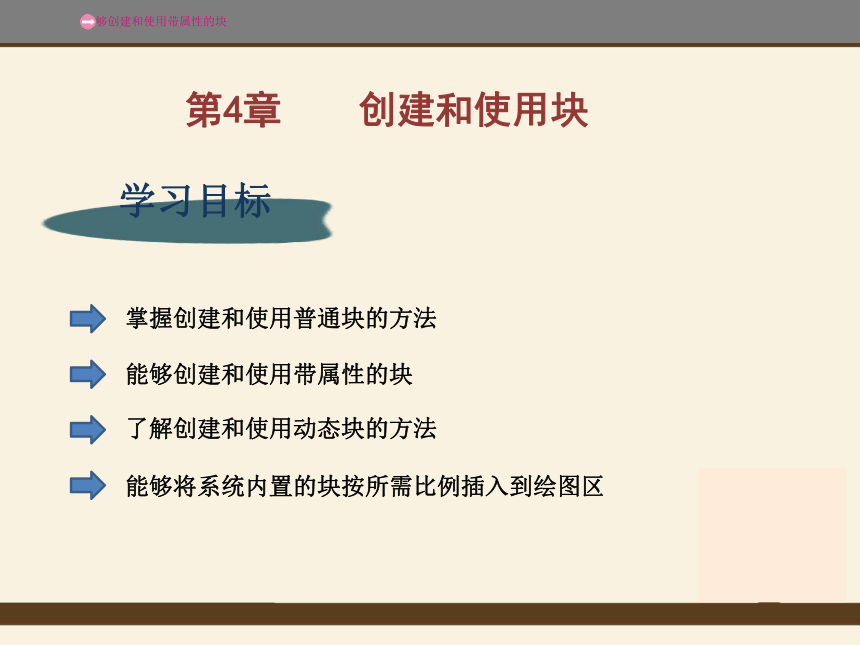

学习目标
掌握创建和使用普通块的方法
能够创建和使用带属性的块
了解创建和使用动态块的方法
能够将系统内置的块按所需比例插入到绘图区
第4章 创建和使用块
能够创建和使用带属性的块
第4章 创建和使用块
4.1 创建和使用普通块
4.2 创建和使用带属性的块
4.3 创建和使用动态块及系统内置的块
4.1.1 创建和储存块
4.1.2 插入块
4.1 创建和使用普通块

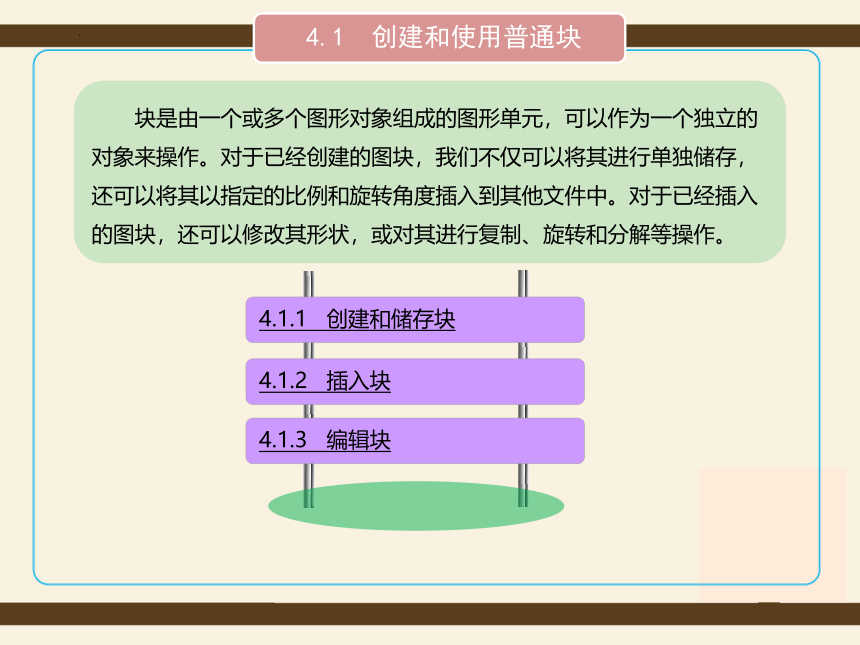

块是由一个或多个图形对象组成的图形单元，可以作为一个独立的对象来操作。对于已经创建的图块，我们不仅可以将其进行单独储存，还可以将其以指定的比例和旋转角度插入到其他文件中。对于已经插入的图块，还可以修改其形状，或对其进行复制、旋转和分解等操作。
4.1.3 编辑块
4.1.1 创建和储存块
1．创建块
为了提高绘图效率，我们可以将一些常用的图形或符号制作成块，然后将其储存在合适的文件夹中，以便在绘图过程中随时使用。
创建块（block）时，需要指定块的名称、组成块的图形对象、插入块时需要使用的基点及块的单位等。
【例】

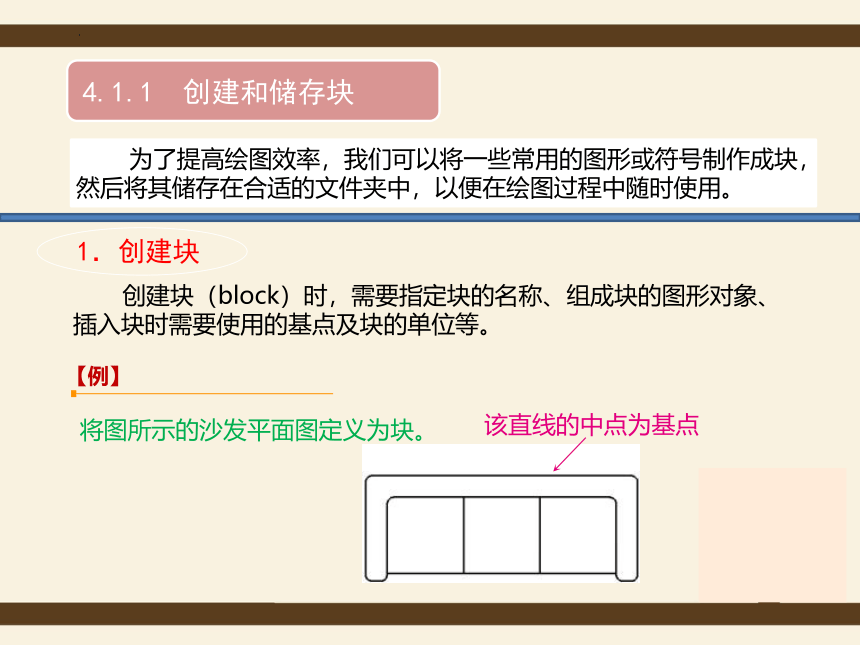

将图所示的沙发平面图定义为块。
该直线的中点为基点
4.1.1 创建和储存块

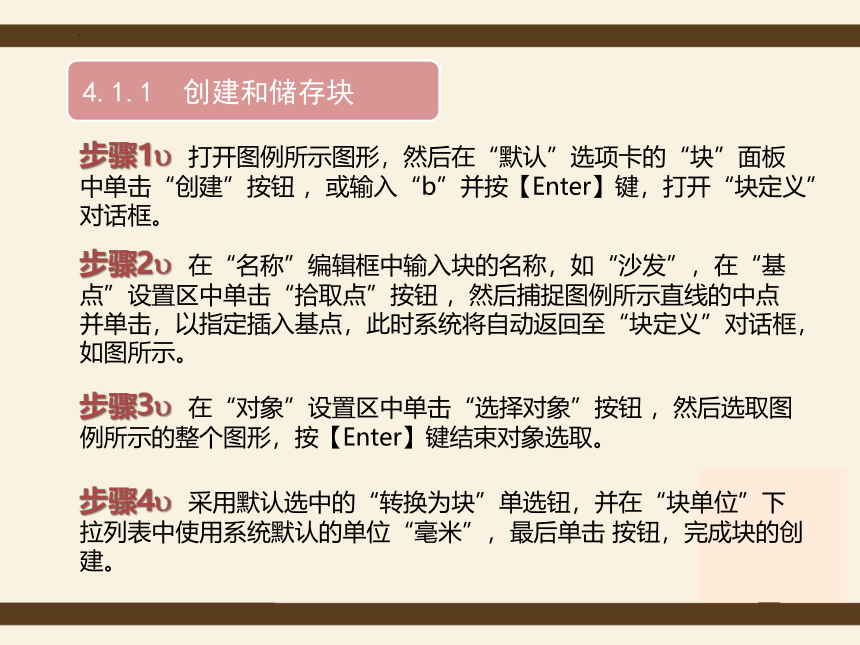

步骤1 打开图例所示图形，然后在“默认”选项卡的“块”面板中单击“创建”按钮 ，或输入“b”并按【Enter】键，打开“块定义”对话框。
步骤2 在“名称”编辑框中输入块的名称，如“沙发”，在“基点”设置区中单击“拾取点”按钮 ，然后捕捉图例所示直线的中点并单击，以指定插入基点，此时系统将自动返回至“块定义”对话框，如图所示。
步骤3 在“对象”设置区中单击“选择对象”按钮 ，然后选取图例所示的整个图形，按【Enter】键结束对象选取。
步骤4 采用默认选中的“转换为块”单选钮，并在“块单位”下拉列表中使用系统默认的单位“毫米”，最后单击 按钮，完成块的创建。

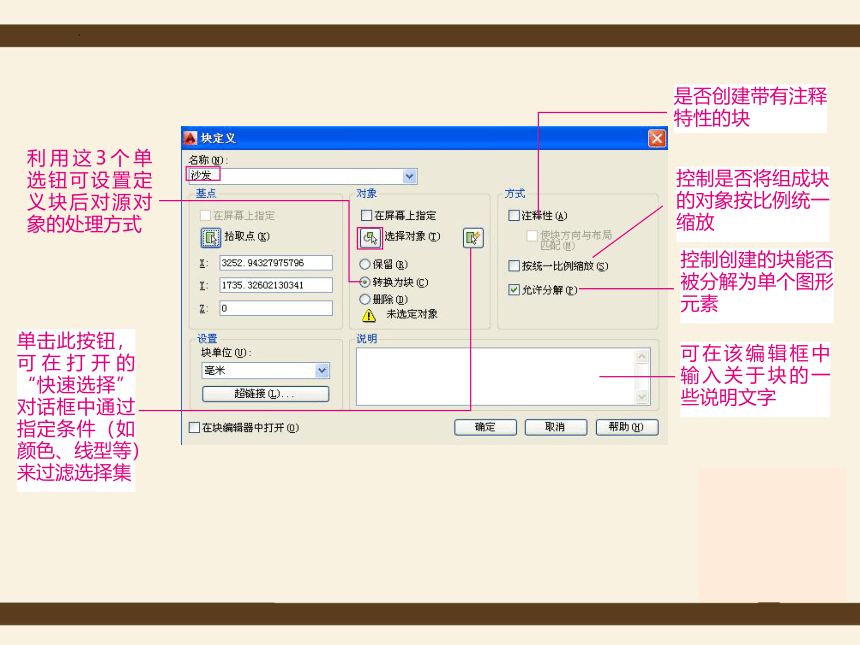

利用这3个单选钮可设置定义块后对源对象的处理方式
单击此按钮，可在打开的“快速选择”对话框中通过指定条件（如颜色、线型等）来过滤选择集
控制创建的块能否被分解为单个图形元素
控制是否将组成块的对象按比例统一缩放
是否创建带有注释特性的块
可在该编辑框中输入关于块的一些说明文字
2．储存块
为了便于在其他图形文件中使用创建的块，应将创建的块储存为独立的图形文件（称为外部块）。要存储块，可执行“wblock”命令。
【例】
将创建的“沙发”块进行存储。
在“插入”选项卡的“块定义”面板中单击“创建块”按钮 下方的三角符号，在弹出的按钮列表中选择“写块”命令，或在命令行中输入“wb”并按【Enter】键，然后在打开的“写块”对话框的“源”设置区中选中“块”单选钮，如图所示。
步骤一
在“块”单选钮后的下拉列表框中选择当前图形文件中已定义的块，如
“沙发”，然后单击“目标”设置区中的“浏览”按钮 ，在打开的“浏览图形文件”对话框中设置块的存储位置。
步骤二
采用系统默认的插入单位“毫米”，最后单击确定按钮，即可将该块存储起来。
步骤三
单击此按钮，可在打开的“浏览图形文件”对话框中设置该块的存储位置
如果当前图形文件中没有定义的块，可以选中“对象”单选钮，然后通过指定基点和图形对象创建块；也可以选中“整个图形”单选钮，将整个图形定义为块，其插入基点为坐标原点
使用块时，系统将按照此处的单位插入该块
4.1.2 插入块
要使用当前图形文件或其他图形文件中所创建的块，可在“默认”或“插入”选项卡的“块”面板中单击“插入”按钮 ，或在命令行中输入“i”并按【Enter】键，以执行“insert”命令，具体操作步骤如下。
步骤1 在“默认”选项卡的“块”面板中单击“插入”按钮 ，打开“插入”对话框，如图所示。
选中该复选框，则可使用“分解”命令将所插入的块分解成单个图形对象
若选中“比例”和“旋转”设置区中的“在屏幕上指定”复选框，则在插入块时，命令行将会提示输入X、Y比例因子和旋转角度
4.1.2 插入块
步骤2 要在生成块的文件中插入所创建的块（称为内部块），只需在“插入”对话框的“名称”下拉列表框中选择要插入块的名称。否则，单击浏览按钮，然后在打开的“选择图形文件”对话框中选择要插入的块，如选择前面所储存的“沙发”块，如图所示。
4.1.2 插入块
步骤3 在“插入”对话框的“插入点”设置区中选择“在屏幕上指定”复选框，表示插入块时需在绘图区指定块的插入点；选中“比例”设置区中的“统一比例”复选框，并采用默认的插入比例“1”，最后单击确定按钮，并在绘图区任一位置单击指定插入点，即可完成块的插入。
C A D
4.1.3 编辑块
组成块的图形对象是不能被编辑修改的。若要修改块图形的形状，有两种方法。
使用“分解”命令将其分解为单独的对象，然后再进行编
辑修改。使用这种方法只能编辑某个指定的块对象，也就是说，
如果我们在一幅图形中插入了多个同样的块，一次只能修改
一个，这显然太麻烦了。
借助块编辑器进行编辑修改。使用这种方法的优点是，只
要修改绘图区中的任何一个块对象，则绘图区中所有该块的引
用都会自动更新。
方法一
方法二
4.1.3 编辑块
方法二
编辑块图形的具体操作方法。
步骤1 双击绘图区中的“沙发”块，或选中该图块，然后在“默认”选项卡的“块”面板中单击“编辑”按钮，打开“编辑块定义”对话框，如图所示。
4.1.3 编辑块
步骤2 在该对话框中选择要编辑的块，然后单击确定按钮，可打开块编辑界面，如图所示。该界面默认显示的选项卡为“块编辑器”，但“默认”、“插入”等选项卡皆可使用。因此，我们可以借助这些选项卡中的相关命令对绘图区中的块图形进行编辑修改。
步骤3 修改结束后，应先在“块编辑器”选项卡的“打开/保存”面板中单击“保存块”按钮 ，然后单击“关闭”面板中的“关闭块编辑器”按钮 ，或者直接单击“关闭块编辑器”按钮 ，并在打开的“块—未保存更改”对话框中选择“将更改保存到沙发（S）”选项，均可保存修改结果并退出块编辑界面。
