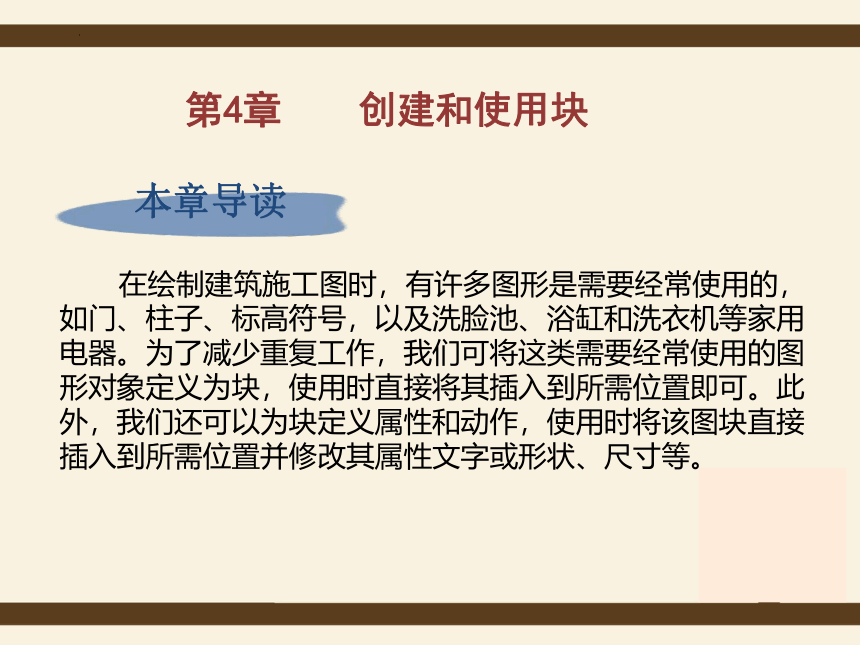

本章导读
在绘制建筑施工图时，有许多图形是需要经常使用的，如门、柱子、标高符号，以及洗脸池、浴缸和洗衣机等家用电器。为了减少重复工作，我们可将这类需要经常使用的图形对象定义为块，使用时直接将其插入到所需位置即可。此外，我们还可以为块定义属性和动作，使用时将该图块直接插入到所需位置并修改其属性文字或形状、尺寸等。
第4章 创建和使用块

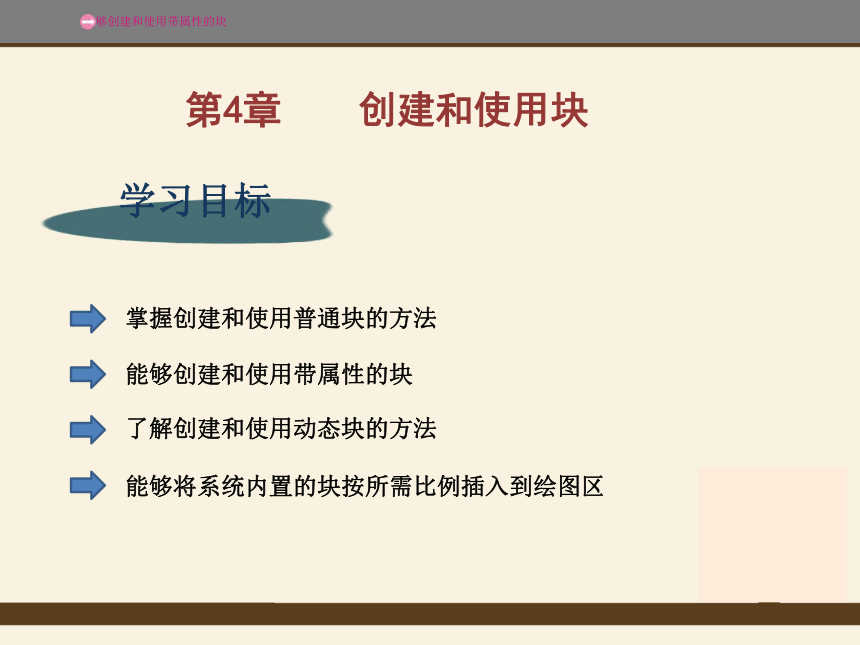

学习目标
掌握创建和使用普通块的方法
能够创建和使用带属性的块
了解创建和使用动态块的方法
能够将系统内置的块按所需比例插入到绘图区
第4章 创建和使用块
能够创建和使用带属性的块
第4章 创建和使用块

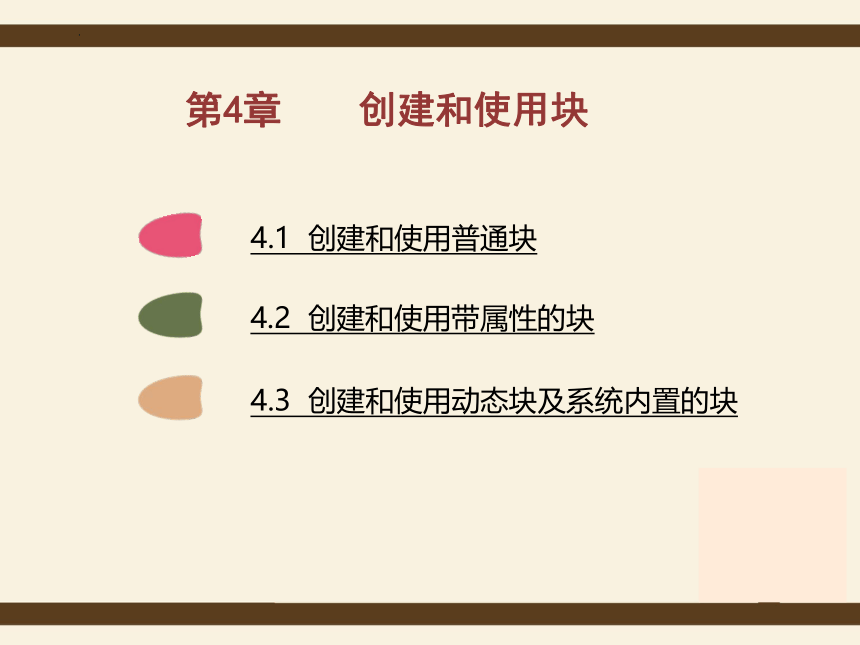

4.1 创建和使用普通块
4.2 创建和使用带属性的块
4.3 创建和使用动态块及系统内置的块
4.3.1 创建和使用动态块
4.3.2 创建动态块的要点

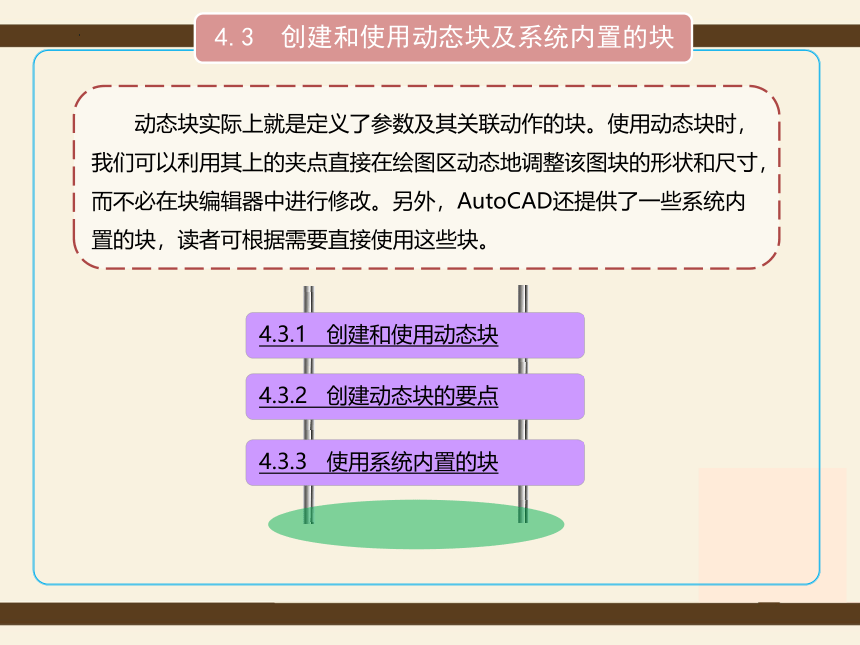

4.3 创建和使用动态块及系统内置的块
4.3.3 使用系统内置的块
动态块实际上就是定义了参数及其关联动作的块。使用动态块时，我们可以利用其上的夹点直接在绘图区动态地调整该图块的形状和尺寸，而不必在块编辑器中进行修改。另外，AutoCAD还提供了一些系统内置的块，读者可根据需要直接使用这些块。
4.3.1 创建和使用动态块

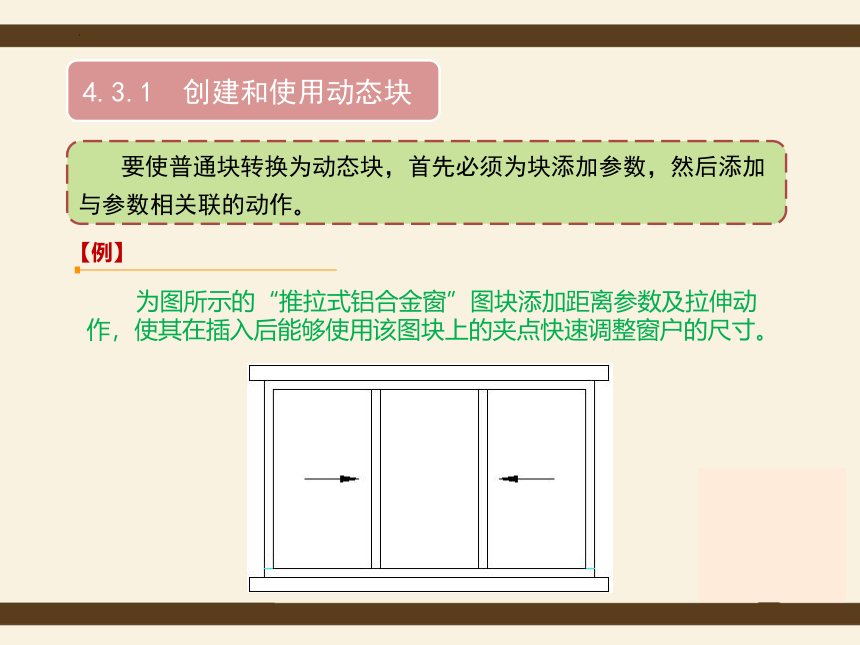

要使普通块转换为动态块，首先必须为块添加参数，然后添加与参数相关联的动作。
【例】
为图所示的“推拉式铝合金窗”图块添加距离参数及拉伸动作，使其在插入后能够使用该图块上的夹点快速调整窗户的尺寸。
4.3.1 创建和使用动态块

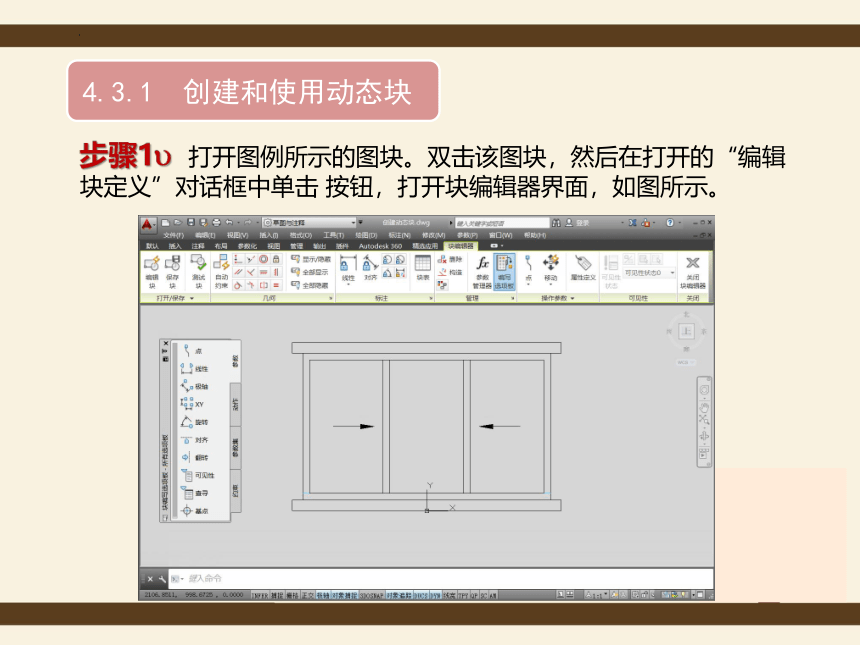

步骤1 打开图例所示的图块。双击该图块，然后在打开的“编辑块定义”对话框中单击 按钮，打开块编辑器界面，如图所示。
4.3.1 创建和使用动态块

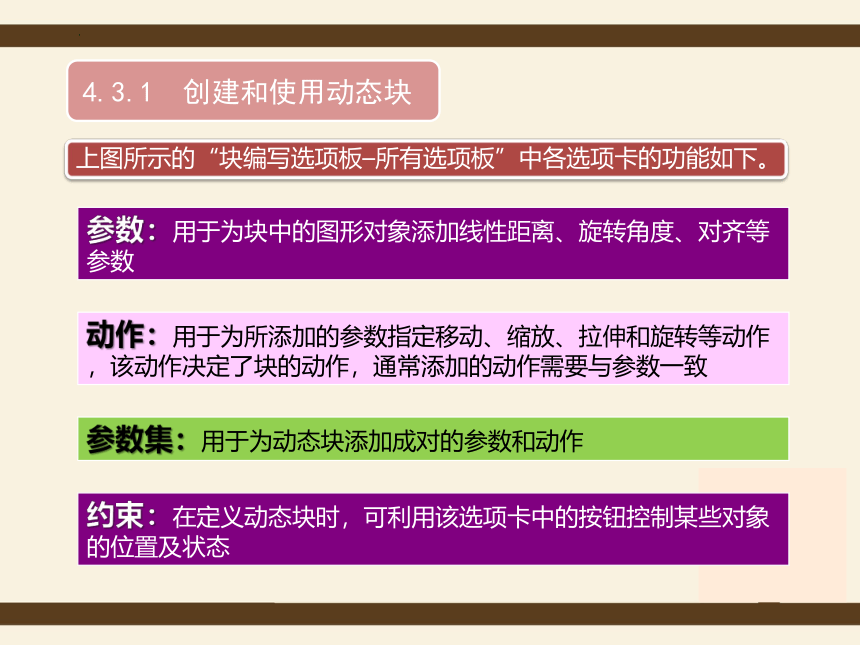

上图所示的“块编写选项板–所有选项板”中各选项卡的功能如下。
参数：用于为块中的图形对象添加线性距离、旋转角度、对齐等参数
动作：用于为所添加的参数指定移动、缩放、拉伸和旋转等动作，该动作决定了块的动作，通常添加的动作需要与参数一致
参数集：用于为动态块添加成对的参数和动作
约束：在定义动态块时，可利用该选项卡中的按钮控制某些对象的位置及状态
4.3.1 创建和使用动态块

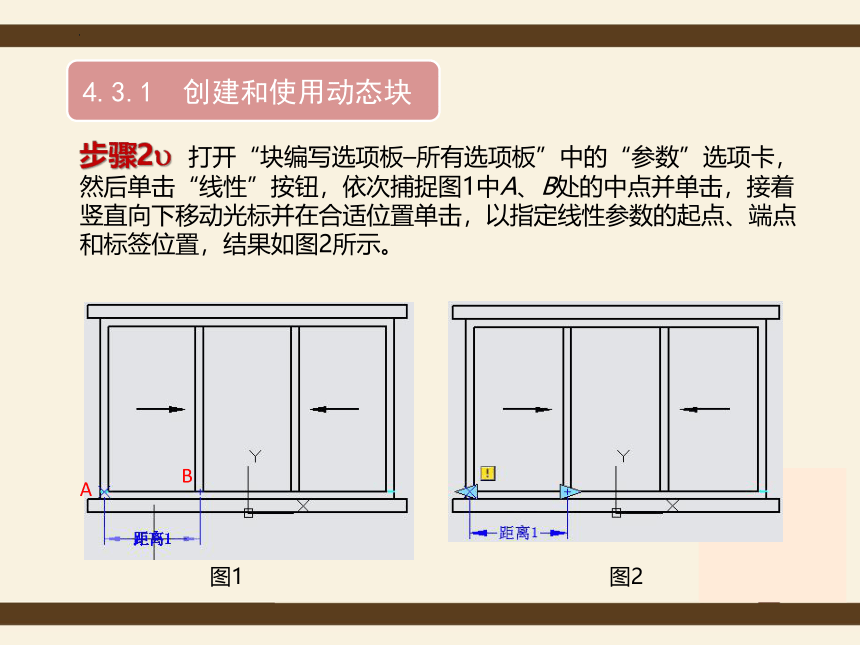

步骤2 打开“块编写选项板–所有选项板”中的“参数”选项卡，然后单击“线性”按钮，依次捕捉图1中A、B处的中点并单击，接着竖直向下移动光标并在合适位置单击，以指定线性参数的起点、端点和标签位置，结果如图2所示。
图1
图2
A
B
4.3.1 创建和使用动态块

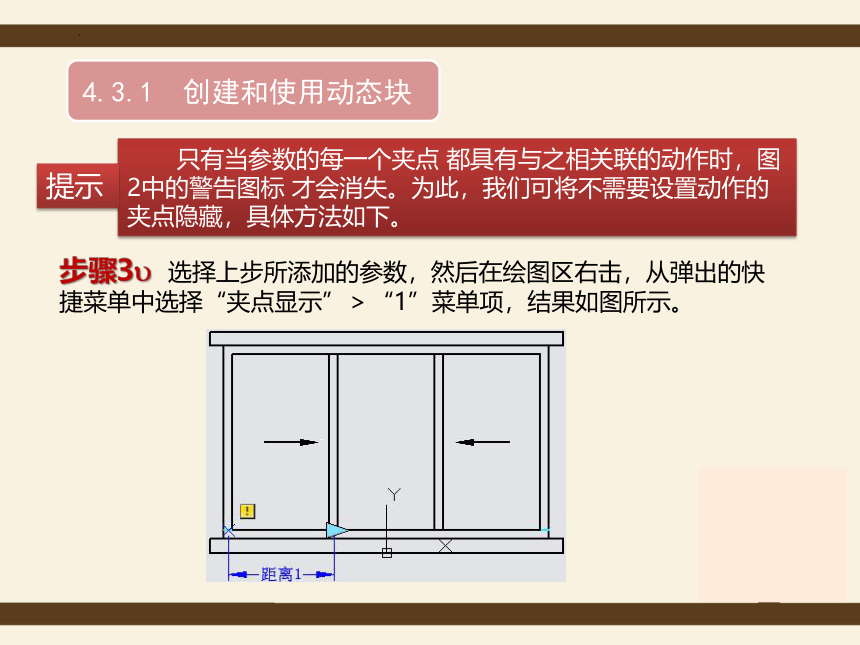

步骤3 选择上步所添加的参数，然后在绘图区右击，从弹出的快捷菜单中选择“夹点显示”＞“1”菜单项，结果如图所示。
只有当参数的每一个夹点 都具有与之相关联的动作时，图2中的警告图标 才会消失。为此，我们可将不需要设置动作的夹点隐藏，具体方法如下。
提示
4.3.1 创建和使用动态块
步骤4 打开“块编写选项板–所有选项板”中的“动作”选项卡，然后单击“拉伸”按钮，根据命令行提示选择上步所添加的线性参数，接着将光标移至夹点 处，待出现“节点”或“中点”提示时单击，以指定该拉伸动作的夹点位置。
步骤5 依次单击图所示的两个对角点①和②，此时将出现一个矩形线框；采用窗交方式选取图所示区域内的图形对象并按【Enter】键，指定拉伸对象，此时系统将自动为该线性参数添加拉伸动作，且该参数的右下角处出现“拉伸”图标。
②
①
4.3.1 创建和使用动态块
步骤6 打开“块编写选项板–所有选项板”中的“参数”选项卡，然后单击“线性”按钮，采用同样的方法添加图所示的线性参数，并将其夹点数量均设置为1。
4.3.1 创建和使用动态块
步骤7 打开“块编写选项板–所有选项板”中的“动作”选项卡，然后单击“拉伸”按钮 ，采用同样的方法分别为上图所示的“距离2”和“距离3”参数添加拉伸动作，其夹点位置、拉伸的框架区域及对象分别为图所示。
夹点位置
夹点位置
4.3.1 创建和使用动态块
步骤8 单击“块编辑器”选项卡的“关闭”面板中的“关闭块编辑器”按钮，然后在出现的“块—是否保存参数更改？”对话框中选择“保存更改（S）”选项，关闭块编辑界面，返回至原图形文件窗口。
步骤9 选中绘图区中的“推拉式铝合金窗”图块，此时，该图块上添加了3个 夹点，如图所示。单击其中的任一夹点 并水平向左或右移动光标，待出现极轴追踪线时可通过输入数值来改变各扇窗的尺寸。
4.3.2 创建动态块的要点
通过学习上面的例子，我们可归纳总结出创建动态块的步骤，具体如下。
① 创建普通块并进入块编辑器界面。按照前面介绍的方法将图形设置为普通块，然后双击该块，在打开的“编辑块定义”对话框中单击 按钮，进入块编辑器界面。
② 添加参数。根据需要为图形添加线性、旋转、对齐等参数，该参数仅在设置动作时使用。添加参数后，还可以根据需要设置该参数的夹点个数。
③ 设置动作。对于设置好的参数，一般情况下还需要为该参数添加相关动作，从而使得所添加的动作能够按照该参数的性能进行动作。此外，在添加动作时，还需要指定要动作的图形对象。例如，为线性参数添加拉伸动作后，该图块中的图形对象只能沿线性参数的方向拉伸对象。
④ 保存块定义并退出块编辑器。
为参数添加动作时，一定要注意所添加的参数与动作间的对应关系，否则命令行中会提示所选择的参数无效。一般情况下，我们可为线性参数添加移动、缩放和拉伸等动作，为旋转参数添加旋转动作，而不能为线性参数添加旋转动作。
创建动态块的关键是添加参数和动作。例如，要使图中所示的图形对象能够绕圆心点A旋转，则需要先为该图块添加旋转参数，然后再为该参数设置旋转动作，以及要旋转的图形对象 。
A
4.3.3 使用系统内置的块
为了方便用户使用，AutoCAD的“工具选项板”和“设计中心”中内置了门、窗、立柱等一些常用的建筑块，用户可根据绘图需要方便地使用这些图块。
1．使用“工具选项板”中的图块
要使用“工具选项板”中的图块，可单击“视图”选项卡“选项板”面板中的“工具选项板”按钮, 或按【Ctrl＋3】组合键，在打开的“工具选项板”中选择与所需图块对应的选项卡标签，然后再选择所需图块。
4.3.3 使用系统内置的块
要插入“门”图块，可在“工具选项板”中选择该图块所在的“建筑”选项卡标签，然后单击选中要插入的“门—公制”图块，如图所示。
4.3.3 使用系统内置的块
可根据命令行提示及绘图需要设置插入块时的比例和旋转角度，或直接在绘图区的任一位置单击，以插入该图块，结果如图所示。
4.3.3 使用系统内置的块
提示：“工具选项板”中提供的块大多数都是动态块。如果选择已插入的动态块，然后单击出现的夹点，可设置该动态块的相关参数。例如，选中已经插入的“门—公制”图块，可利用夹点 、 和 （或 ）设置门打开的角度、尺寸和方向等，如图所示。
2．使用“设计中心”中的块
图所示的“设计中心”选项板中包含了建筑、管道、机械、电子等多种行业中经常使用的一些图块。要使用这些图块，可单击“视图”选项卡“选项板”面板中的“设计中心”按钮，或按快捷键【Ctrl＋2】，在打开的选项板中找到所需图块。
2．使用“设计中心”中的块
要插入“微波炉”图块，可单击“Sample”节点下的“zh-CN”和“Designcenter”节点前的“ ”符号，然后在出现的列表中选择要插入图块所属的图块类别，微波炉属于厨房用品，故展开“Kitchens.dwg”节点前的“ ”符号，然后单击“块”列表项，则“设计中心”选项板右侧将出现厨房里的所有图块，如上图所示。
选中“微波炉”图块，然后右击，在弹出的快捷菜单中选择“插入块”选项，接着在打开的“插入”对话框中分别设置X、Y或Z轴方向的比例，最后在绘图区单击指定插入位置即可。
练 习
1．在插入带属性的块时，若不需要填写某一属性值，可直接按 键。
回车或Enter
练 习
2．选中“设计中心”中的图块，然后按住鼠标左键将其拖到绘图区中，释放鼠标后，则_________。
B．可在命令行中设置该图块的比例
C．可将该图块的基点插入到所需位置
D．不能将图块插入绘图区
A．该图块可按1∶1插入绘图区
练 习
3．创建带属性的块时，选择“块定义”对话框中的“保留”、“转换为块”和“删除”单选钮，效果有何不同？
答案：选择“保留”单选钮，将创建带属性的块后，块的源对象不发生任何变化；选择“转换为块”单选钮，则在创建带属性的块时，系统会弹出“编辑属性”对话框；选择“删除”单选钮，将在创建带属性的块后，系统会删除块的源对象
练 习
4．打开图（a）所示图形，然后在空白编辑框内注写属性文字（字高为3.5），并将该标题栏设置为带属性的块，其基点为标题栏的右下角点，属性文字的标记内容如图（b）所示。
（a）
（b）
练 习
提示
标题栏中需要经常填写的内容主要有汉字和数字两种，因此，在添加属性文字时，应将“（图名）”、“（制图人）”、“（审核人）”、“（班级）”和“（校名）”的文字样式设置为“汉字”，将其余属性文字的文字样式设置为“数字与字母”，属性文字的对正方式为默认设置。
此外，创建带属性块时，可在“块定义”对话框中选择“保留”单选钮，以保留块的源对象。
