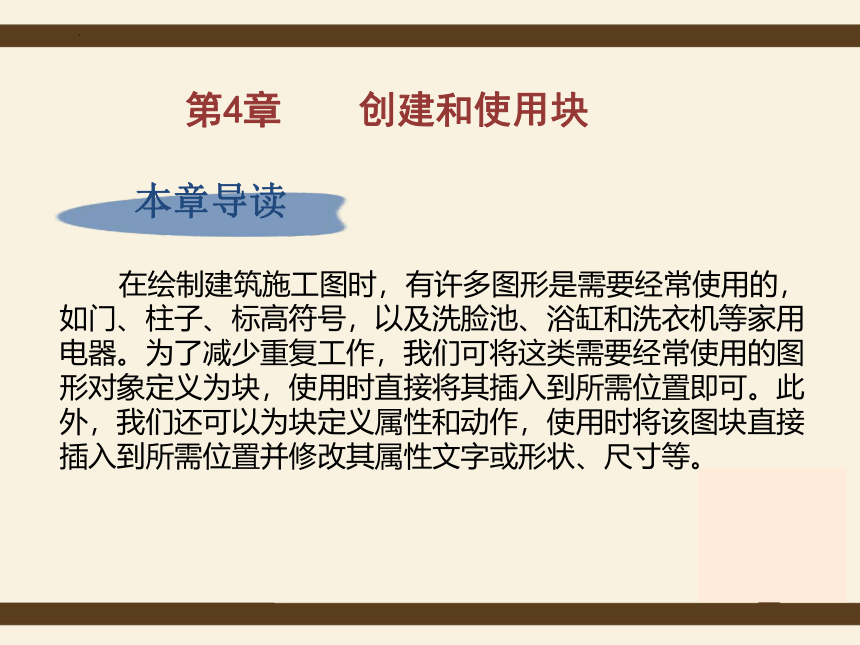

本章导读
在绘制建筑施工图时，有许多图形是需要经常使用的，如门、柱子、标高符号，以及洗脸池、浴缸和洗衣机等家用电器。为了减少重复工作，我们可将这类需要经常使用的图形对象定义为块，使用时直接将其插入到所需位置即可。此外，我们还可以为块定义属性和动作，使用时将该图块直接插入到所需位置并修改其属性文字或形状、尺寸等。
第4章 创建和使用块

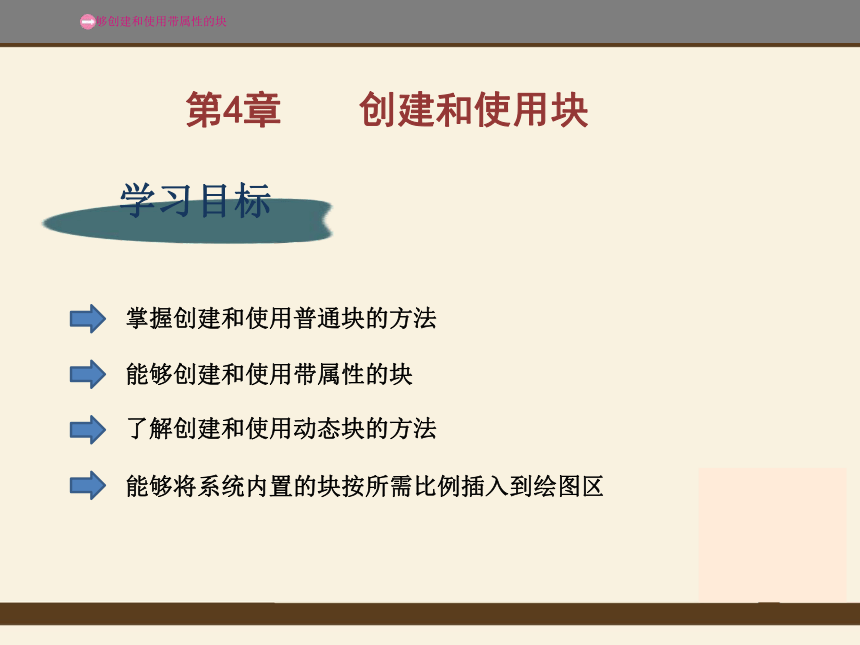

学习目标
掌握创建和使用普通块的方法
能够创建和使用带属性的块
了解创建和使用动态块的方法
能够将系统内置的块按所需比例插入到绘图区
第4章 创建和使用块
能够创建和使用带属性的块

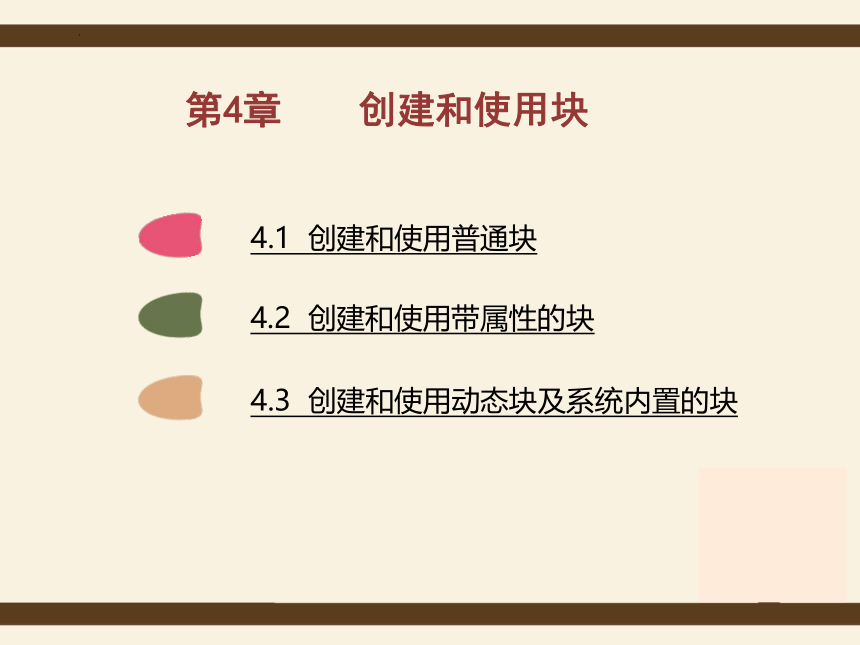

第4章 创建和使用块
4.1 创建和使用普通块
4.2 创建和使用带属性的块
4.3 创建和使用动态块及系统内置的块

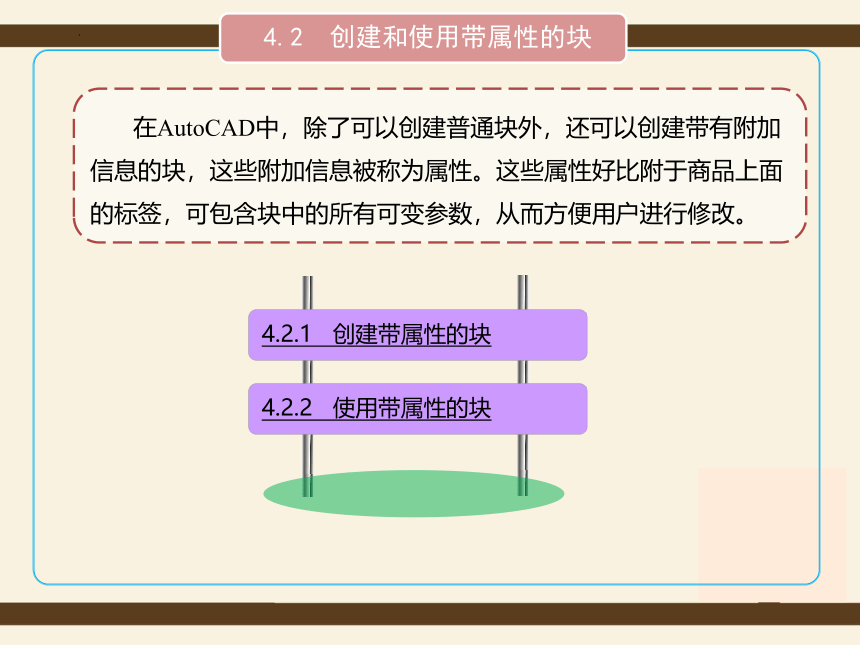

4.2 创建和使用带属性的块
在AutoCAD中，除了可以创建普通块外，还可以创建带有附加信息的块，这些附加信息被称为属性。这些属性好比附于商品上面的标签，可包含块中的所有可变参数，从而方便用户进行修改。
4.2.1 创建带属性的块
4.2.2 使用带属性的块
4.2.1 创建带属性的块

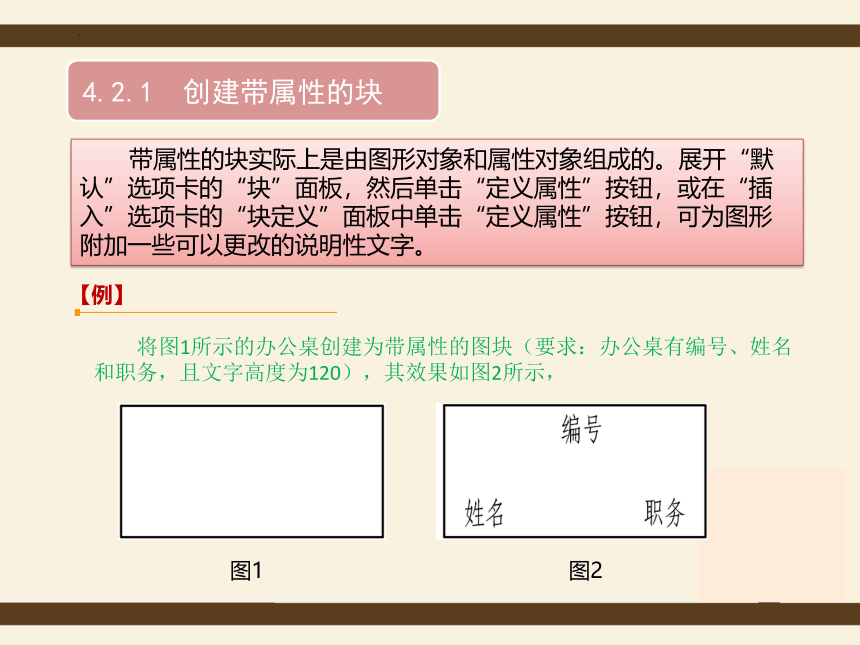

带属性的块实际上是由图形对象和属性对象组成的。展开“默认”选项卡的“块”面板，然后单击“定义属性”按钮，或在“插入”选项卡的“块定义”面板中单击“定义属性”按钮，可为图形附加一些可以更改的说明性文字。
【例】
将图1所示的办公桌创建为带属性的图块（要求：办公桌有编号、姓名和职务，且文字高度为120），其效果如图2所示，
图1
图2
4.2.1 创建带属性的块

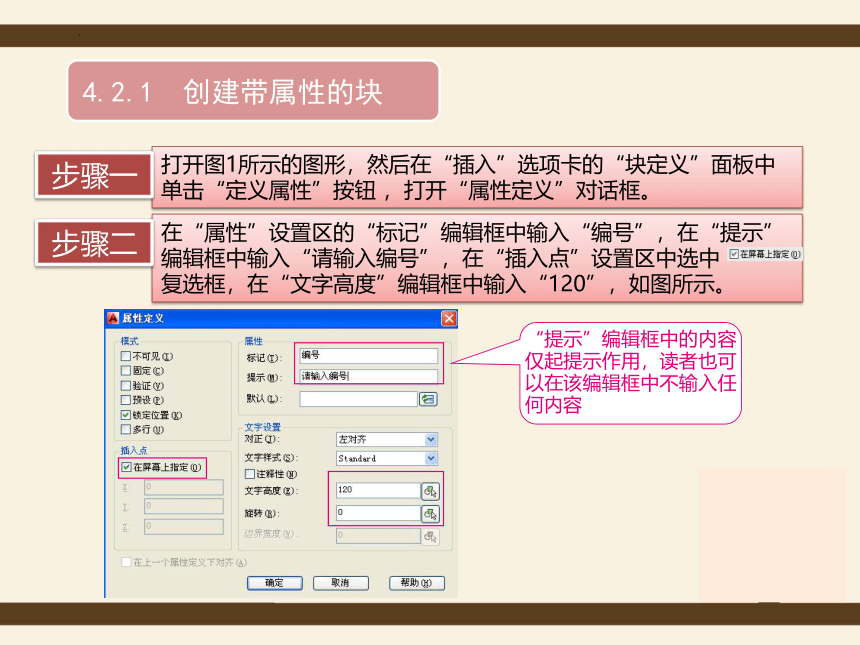

打开图1所示的图形，然后在“插入”选项卡的“块定义”面板中单击“定义属性”按钮 ，打开“属性定义”对话框。
步骤一
在“属性”设置区的“标记”编辑框中输入“编号”，在“提示”编辑框中输入“请输入编号”，在“插入点”设置区中选中 复选框，在“文字高度”编辑框中输入“120”，如图所示。
步骤二
“提示”编辑框中的内容仅起提示作用，读者也可以在该编辑框中不输入任何内容
4.2.1 创建带属性的块
不可见：选择该复选框，表示所添加的属性不可见。

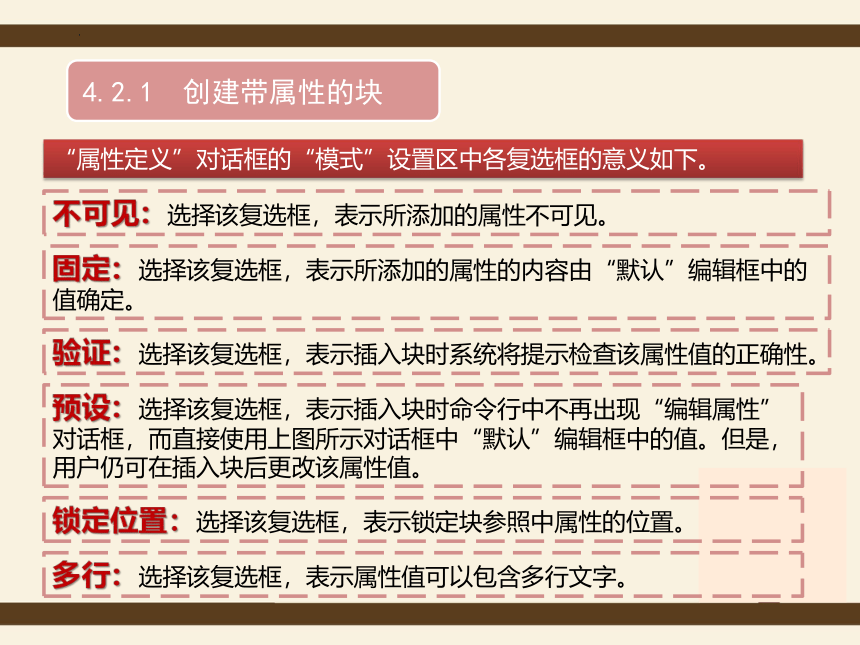

“属性定义”对话框的“模式”设置区中各复选框的意义如下。
固定：选择该复选框，表示所添加的属性的内容由“默认”编辑框中的值确定。
预设：选择该复选框，表示插入块时命令行中不再出现“编辑属性”对话框，而直接使用上图所示对话框中“默认”编辑框中的值。但是，用户仍可在插入块后更改该属性值。
锁定位置：选择该复选框，表示锁定块参照中属性的位置。
验证：选择该复选框，表示插入块时系统将提示检查该属性值的正确性。
多行：选择该复选框，表示属性值可以包含多行文字。
4.2.1 创建带属性的块
其他采用系统默认设置，单击确定按钮后在矩形办公桌内的合适位置单击，指定属性文字的插入点，如图所示。
步骤三
按【Enter】键重复执行“定义属性”命令，参照例图2所示的文字为办公桌添加其他属性。
步骤四
若该属性的位置不合适，可利用“移动”命令或该属性上的夹点调整其位置
图1
图2
4.2.1 创建带属性的块
在“插入”选项卡的“块”面板中单击“创建”按钮，在打开的“块定义”对话框的“名称”编辑框中输入“办公桌”，在“基点”设置区中单击“拾取点”按钮，捕捉办公桌的左下角点，待出现“端点”提示时单击。
步骤五
单击“块定义”对话框中的“对象选择”按钮 ，采用窗交方式选取办公桌图形及所有属性标记，按【Enter】键结束块对象的选取；单击选中“保留”单选钮，其他设置采用默认，如图所示。单击对话框中的 按钮，完成带属性块的创建。
步骤六
4.2.1 创建带属性的块
选中上步所创建的图块，然后在“插入”选项卡的“块定义”面板中单击“创建块”按钮 下方的三角符号，在弹出的按钮列表中选择“写块”命令，接着在打开的“写块”对话框中单击“文件名和路径”编辑框后的“浏览”按钮 设置块的保存位置，最后单击 按钮，即可将该块存储起来。
步骤七
C A D
4.2.2 使用带属性的块
插入带属性的块的方法与插入普通块的方法相同，只是在插入结束时需要重新输入属性值。例如，要使用前面创建的“办公桌”图块布置图1所示的办公室（结果参见图2），具体操作步骤如下。
图1
图2
4.2.2 使用带属性的块
步骤1 打开图1所示的办公室图形。
步骤2 在“默认”选项卡的“块”面板中单击“插入”按钮 ，打开“插入”对话框。单击该对话框中的浏览按钮，在打开的“选择图形文件”对话框中选择之前保存的“办公桌”图块后单击打开按钮，如图所示。
4.2.2 使用带属性的块
步骤3 采用默认的插入比例和旋转角度，单击对话框中的确定按钮，然后捕捉例图1左上角处的点 ，待出现“节点”提示时单击，以指定“办公桌”块的位置，接着根据命令行提示依次输入王莉莉、职员和01并按【Enter】键，结果如图所示。
4.2.2 使用带属性的块
步骤4 按【Enter】键重复执行“插入”命令，按照相同的方法插入其他“办公桌”图块，或者在“默认”选项卡的“修改”面板中单击 按钮，然后将上图所示的图块依次复制到其他所需位置，接着双击复制得到的某个图块，并参照图例所示内容在打开的“增强属性编辑器”对话框中修改各属性值。
4.2.2 使用带属性的块
若要修改属性块的形状，可先选中要修改的图块并在绘图区右击，然后在弹出的快捷菜单中选择“块编辑器”选项，在打开的“块编辑器”界面中进行修改，其方法与编辑普通块相同。
