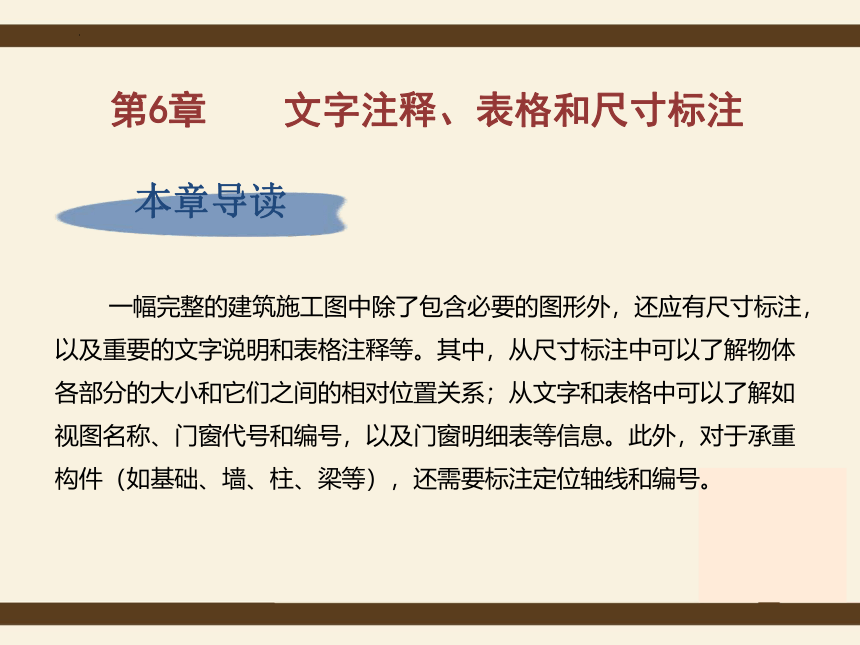

本章导读
一幅完整的建筑施工图中除了包含必要的图形外，还应有尺寸标注，以及重要的文字说明和表格注释等。其中，从尺寸标注中可以了解物体各部分的大小和它们之间的相对位置关系；从文字和表格中可以了解如视图名称、门窗代号和编号，以及门窗明细表等信息。此外，对于承重构件（如基础、墙、柱、梁等），还需要标注定位轴线和编号。
第6章 文字注释、表格和尺寸标注

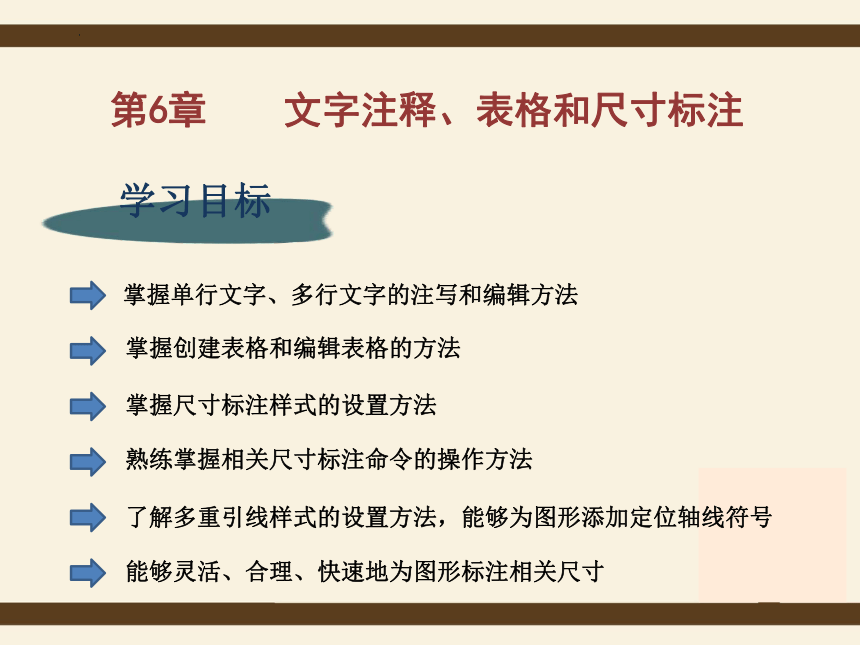

学习目标
掌握单行文字、多行文字的注写和编辑方法
掌握创建表格和编辑表格的方法
掌握尺寸标注样式的设置方法
熟练掌握相关尺寸标注命令的操作方法
了解多重引线样式的设置方法，能够为图形添加定位轴线符号
能够灵活、合理、快速地为图形标注相关尺寸

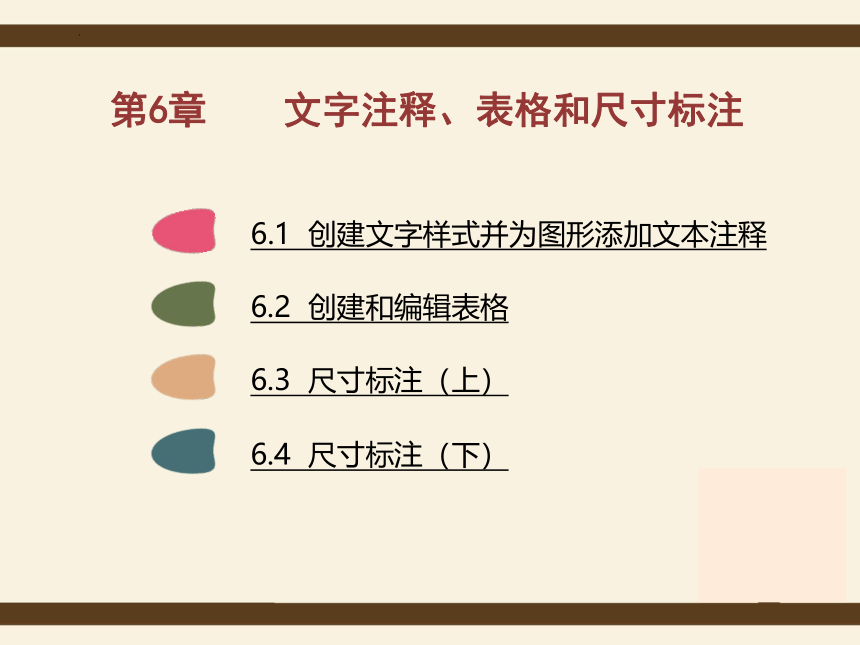

第6章 文字注释、表格和尺寸标注
第6章 文字注释、表格和尺寸标注
6.1 创建文字样式并为图形添加文本注释
6.4 尺寸标注（下）
6.2 创建和编辑表格
6.3 尺寸标注（上）
6.3.1 尺寸标注的组成
6.3.2 创建尺寸标注样式
6.3 尺寸标注（上）
6.3.3 基本尺寸标注命令

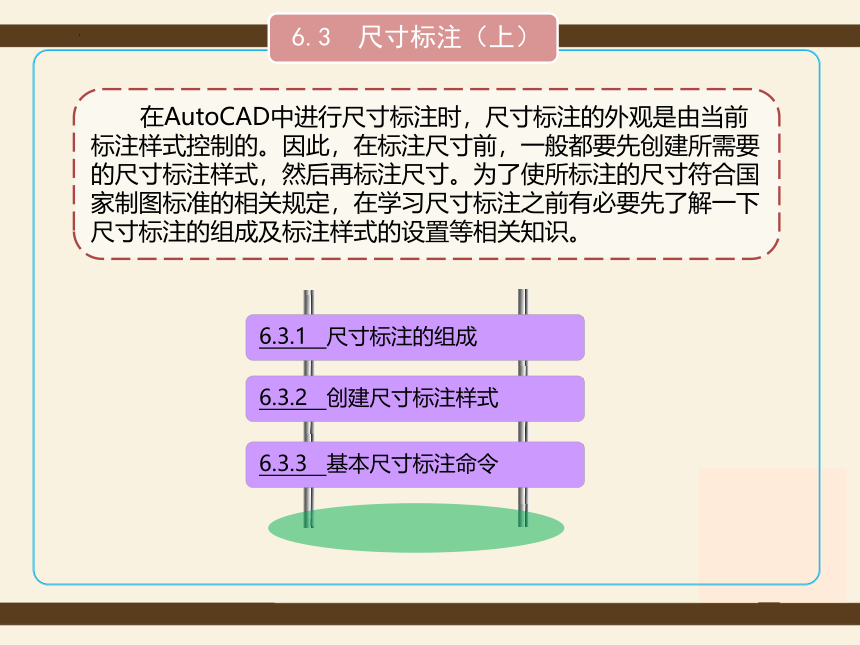

在AutoCAD中进行尺寸标注时，尺寸标注的外观是由当前标注样式控制的。因此，在标注尺寸前，一般都要先创建所需要的尺寸标注样式，然后再标注尺寸。为了使所标注的尺寸符合国家制图标准的相关规定，在学习尺寸标注之前有必要先了解一下尺寸标注的组成及标注样式的设置等相关知识。
6.3.1 尺寸标注的组成

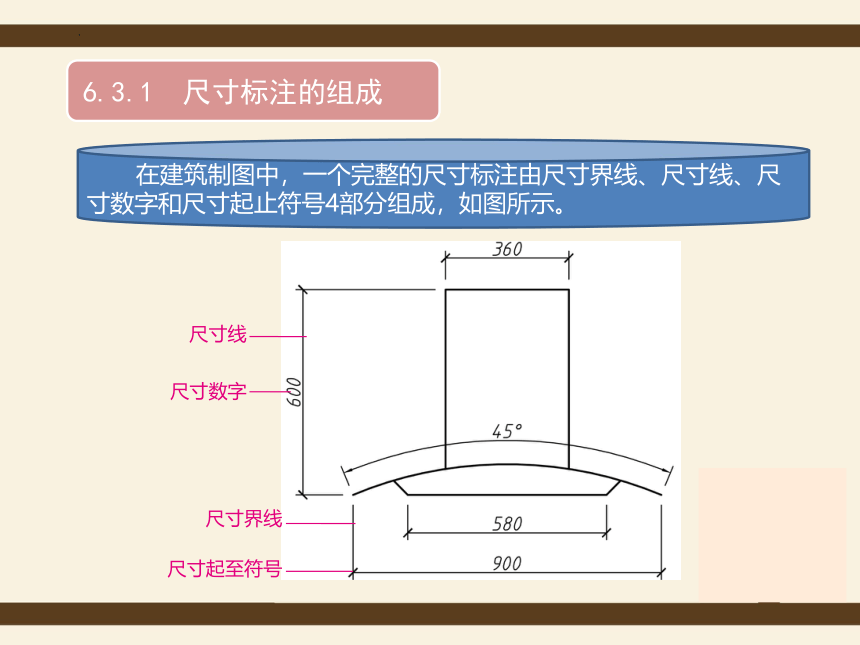

在建筑制图中，一个完整的尺寸标注由尺寸界线、尺寸线、尺寸数字和尺寸起止符号4部分组成，如图所示。
尺寸线
尺寸数字
尺寸起至符号
尺寸界线
6.3.1 尺寸标注的组成

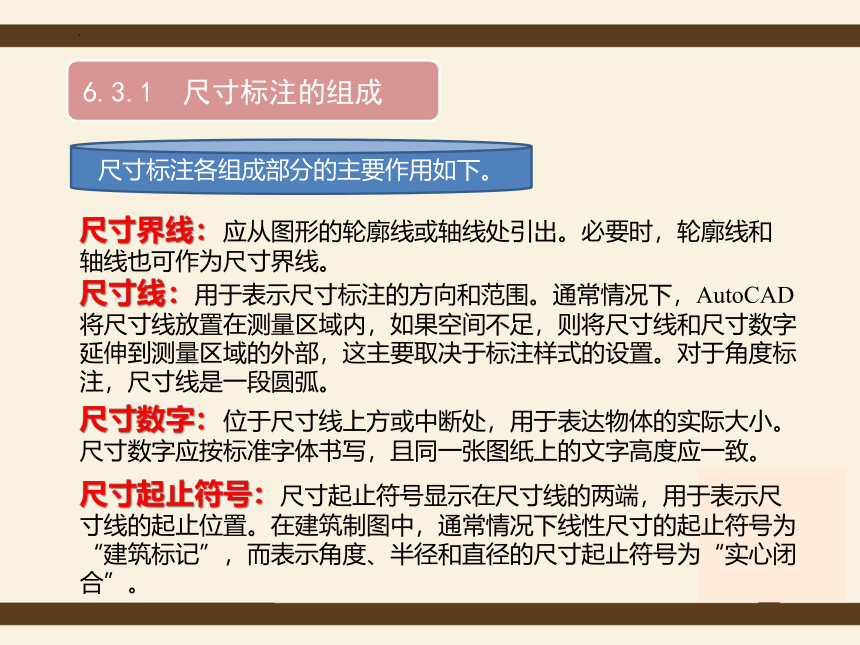

尺寸标注各组成部分的主要作用如下。
尺寸界线：应从图形的轮廓线或轴线处引出。必要时，轮廓线和轴线也可作为尺寸界线。
尺寸线：用于表示尺寸标注的方向和范围。通常情况下，AutoCAD将尺寸线放置在测量区域内，如果空间不足，则将尺寸线和尺寸数字延伸到测量区域的外部，这主要取决于标注样式的设置。对于角度标注，尺寸线是一段圆弧。
尺寸数字：位于尺寸线上方或中断处，用于表达物体的实际大小。尺寸数字应按标准字体书写，且同一张图纸上的文字高度应一致。
尺寸起止符号：尺寸起止符号显示在尺寸线的两端，用于表示尺寸线的起止位置。在建筑制图中，通常情况下线性尺寸的起止符号为“建筑标记”，而表示角度、半径和直径的尺寸起止符号为“实心闭合”。
6.3.2 创建尺寸标注样式
标注样式用于控制尺寸标注的外观，它主要定义了尺寸线、尺寸界线、尺寸起止符号的外观，以及尺寸数字的字体、字高和精度等几方面内容。
【例】

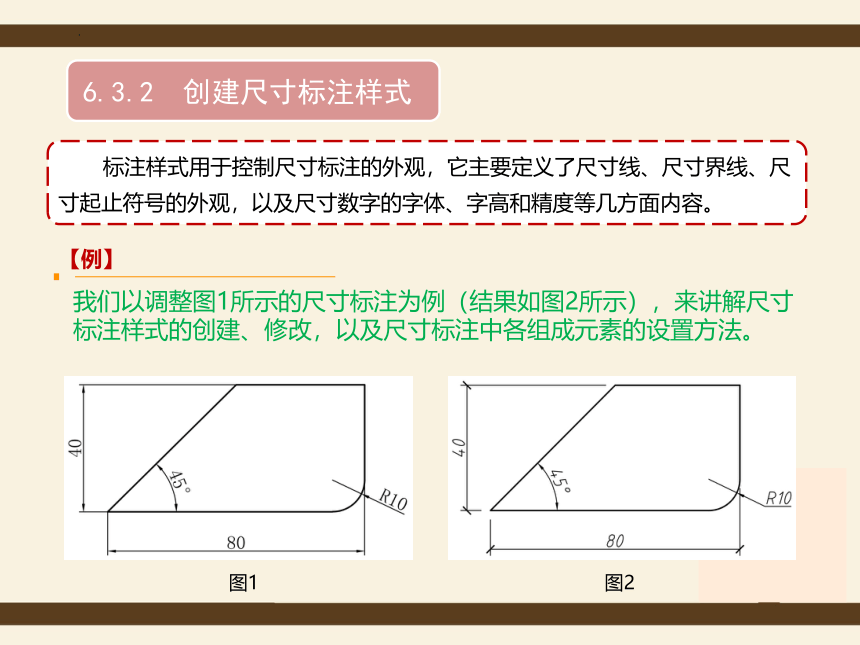

我们以调整图1所示的尺寸标注为例（结果如图2所示），来讲解尺寸标注样式的创建、修改，以及尺寸标注中各组成元素的设置方法。
图1
图2
6.3.2 创建尺寸标注样式
步骤一

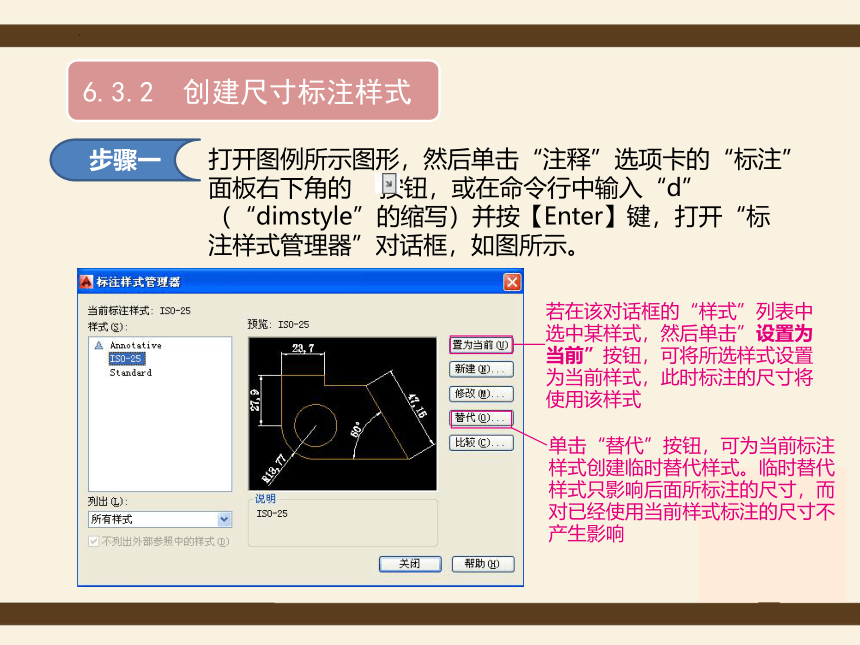

打开图例所示图形，然后单击“注释”选项卡的“标注”面板右下角的 按钮，或在命令行中输入“d”（“dimstyle”的缩写）并按【Enter】键，打开“标注样式管理器”对话框，如图所示。
若在该对话框的“样式”列表中选中某样式，然后单击”设置为当前”按钮，可将所选样式设置为当前样式，此时标注的尺寸将使用该样式
单击“替代”按钮，可为当前标注样式创建临时替代样式。临时替代样式只影响后面所标注的尺寸，而对已经使用当前样式标注的尺寸不产生影响
6.3.2 创建尺寸标注样式
步骤二

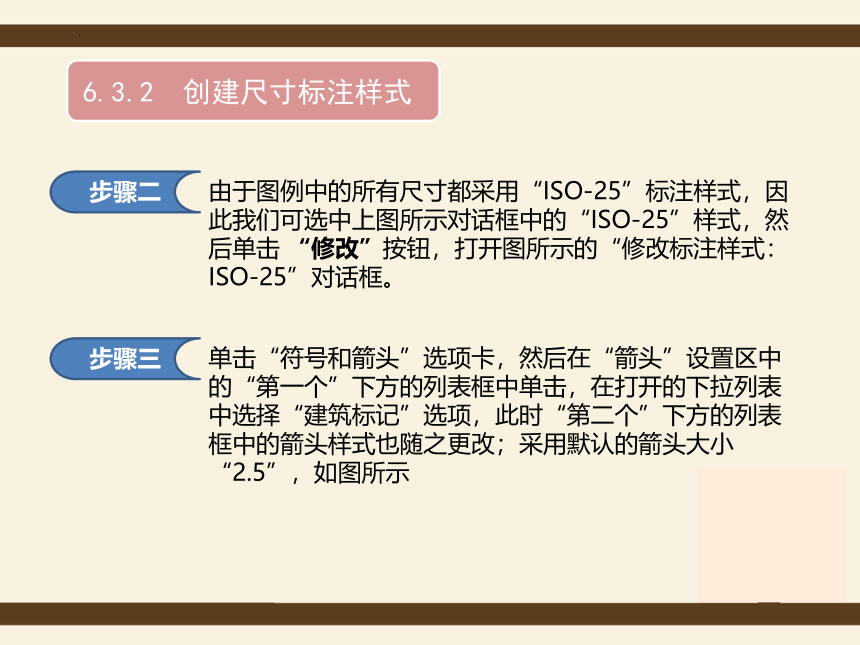

由于图例中的所有尺寸都采用“ISO-25”标注样式，因此我们可选中上图所示对话框中的“ISO-25”样式，然后单击 “修改”按钮，打开图所示的“修改标注样式：ISO-25”对话框。
步骤三
单击“符号和箭头”选项卡，然后在“箭头”设置区中的“第一个”下方的列表框中单击，在打开的下拉列表中选择“建筑标记”选项，此时“第二个”下方的列表框中的箭头样式也随之更改；采用默认的箭头大小“2.5”，如图所示
6.3.2 创建尺寸标注样式
设置圆心标记的类型和大小，如图所示
控制是否为弧长尺寸添加弧长符号，以及弧长符号的放置位置，如图所示
圆心标记为2.5
圆心标记为8
6.3.2 创建尺寸标注样式
图所示的对话框中各选项卡的主要功能如下。
“线”选项卡：主要用于设置尺寸线与尺寸界线的外观。
“符号和箭头”选项卡：用于设置尺寸标注的箭头样式、圆心标记和弧长符号等。
“文字”选项卡：用于设置尺寸数字的文字样式、大小、位置和对齐方式等
“调整”选项卡：当尺寸界线间的空间不足时，利用该选项卡可设置尺寸线、尺寸数字和尺寸起止符号的相对位置和尺寸标注的全局比例等。
“主单位”选项卡：用于设置尺寸数字的单位格式、精度、前缀、后缀等。通常情况下，我们将尺寸数字的单位格式设置为“小数”。
“换算单位”选项卡：用于控制是否在标注中显示换算单位，并可设置换算单位的格式、精度、倍数、舍入精度，以及换算后得到尺寸的前缀和后缀等。
“公差”选项卡：用于设置尺寸数字的公差类型、精度、上偏差、下偏差以及公差的放置位置等，在绘制机械零件图时使用较多。
6.3.2 创建尺寸标注样式
步骤四
单击“文字”选项卡，然后单击“文字样式”下拉列表框后的 按钮，在打开的“文字样式”对话框中新建“数字”文字样式，其设置如图所示，依次应用和关闭按钮，完成文字样式的设置。
除了在设置尺寸标注样式时设置尺寸数字的文字样式外，还可在设置尺寸标注样式前先设置所需要的文字样式。
提示
6.3.2 创建尺寸标注样式
步骤五
在“修改标注样式：ISO-25”对话框的“文字样式”列表框中单击，在弹出的下拉列表中选择“数字”选项，然后在“文字高度”编辑框中输入“5”；单击选中“文字对齐”设置区中的“ISO标准”单选钮，其他采用默认设置，如图所示。
用于控制尺寸数字与尺寸线之间的距离
用来控制分数高度相对于标注文字的比例。只有在“主单位”选项卡中将“单位格式”设置为“分数”时，该选项才可使用
6.3.2 创建尺寸标注样式
“文字对齐”设置区用来控制尺寸数字是沿水平方向还是平行于尺寸线的方向放置，各单选钮的功能如图所示。需要注意的是，“ISO标准”表示将尺寸文字按照国际标准放置，即当标注文字能够放置在尺寸界线内部时，采用“与尺寸线对齐”方式放置，否则采用“水平”方式放置。
水平：将尺寸文本始终 与尺寸线对齐：总是沿尺寸线方 ISO标准
沿水平方向放置 向放置标注文字
6.3.2 创建尺寸标注样式
步骤六
单击“调整”选项卡，可利用其中的单选钮或复选框设置尺寸线、尺寸数字和尺寸起止符号的优先顺序，以及文字相对于尺寸线的位置、尺寸标注的缩放比例、是否要手动调整尺寸数字的位置等，如图所示。本例中，我们采用默认设置。
默认情况下，尺寸数字位于两尺寸界线之
间。当两尺寸界线间的距离太小时，可利
用这3个单选钮设置尺寸数字的放置位置，
如下图所示
用于将尺寸标注的各组成部分按比例缩放
尺寸线旁边 尺寸线上方，带引线 尺寸线上方，不带引线
6.3.2 创建尺寸标注样式
步骤七
单击“主单位”选项卡，然后在“线性标注”设置区中的“小数分隔符”的下拉列表框中单击，接着在弹出的下拉列表中选择““.”（句点）”选项，如图所示。
6.3.2 创建尺寸标注样式
步骤八
单击“线”选项卡，然后在“超出尺寸线”编辑框中输入“2”，在“起点偏移量”编辑框中输入“3”，如图1所示。最后依次单击确定和关闭按钮，完成标注样式的修改。此时绘图区中的尺寸标注如图2所示。
图1
图2
6.3.2 创建尺寸标注样式
步骤九
由于角度和半径尺寸的尺寸起止符号用箭头，因此可单击“注释”选项卡的“标注”面板右下角的 按钮，在打开的“标注样式管理器”对话框中基于“ISO-25”基础样式新建“角度半径”标注样式，然后在打开的“新建标注样式：角度半径”对话框中选择“符号和箭头”选项卡，其设置如图所示。
在绘图区选取图1所示尺寸，然后在“注释”选项卡的“标注样式”列表框中单击，在弹出的下拉列表中选择“角度半径”，如图2所示，最后按【Esc】键退出尺寸选中状态，结果如图例所示。
6.3.2 创建尺寸标注样式
步骤十
其余采用默认设置，依次单击确定和关闭按钮，完成标注样式的创建。
步骤十一
图1
图2
6.3.3 基本尺寸标注命令
要为图形标注线性、对齐、角度、半径和直径等基本尺寸，可先在“默认”选项卡的“注释”面板中单击“线性”按钮 后的三角符号，或在“注释”选项卡的“标注”面板中单击“标注”按钮下的三角符号，在弹出的按钮列表中选择所需命令，然后依次单击确定尺寸界线的起点、终点，以及尺寸数字的放置位置。这些基本尺寸标注命令的功能如表所示。
6.3.3 基本尺寸标注命令
命令 功 能 标注方法
线性 用于标注两点之间的水平或垂直距离 依次单击尺寸界线的起点、终点和尺寸文本的位置
对齐 用于标注两点间的直线距离，且标注的尺寸平行于标注点之间的连线
角度 用于标注圆弧的角度、两条直线间的角度和三点间的夹角 单击角度的两个边界对象后指定尺寸文本的位置
弧长 用于标注圆弧的长度。该标注包含一个弧
长符号，以便与其他标注区分 直接选择要标注的对象，然后指定尺寸文本的位置
半径/直径 分别标注圆弧或圆的半径和直径尺寸
折弯 用于标注半径过大，或圆心位于图纸或布局之外的圆弧尺寸 选择标注对象后指定圆心的替代位置和两个折弯位置
坐标 基于当前坐标系标注任意点的X与Y坐标 指定要标注的点后向X或Y方面移动光标并单击
6.3.3 基本尺寸标注命令
通过标注图所示的尺寸，来学习“线性”、“对齐”、“角度”、“直径”和“半径”等标注命令的具体操作方法。
步骤1 打开本书配套素材中“ch06”>“尺寸标注.dwg”文件，然后在“注释”选项卡的“标注”面板中单击“标注”按钮下的三角符号，在弹出的按钮列表中选择“线性”命令。
6.3.3 基本尺寸标注命令
步骤2 捕捉并单击图1所示的端点A，然后移动光标，捕捉并单击竖直中心线的端点B，以指定尺寸界线的起点和终点，接着向下移动光标并在合适位置单击，以指定标注方向和位置，此时即可标注图2所示的尺寸105。
步骤3 按【Enter】键重复执行“线性”命令，捕捉并单击图1所示的端点A和竖直直线的端点C并向下移动光标，在合适位置单击标注尺寸120。采用同样的方法捕捉并单击端点E、C并向右移动光标，以标注尺寸45，结果如图2所示。
图1
图2
6.3.3 基本尺寸标注命令
步骤4 在“注释”选项卡的“标注”面板中选择“对齐”命令，依次捕捉并单击图所示的端点A和端点B，然后向左上方移动光标，并在合适位置单击，结果如图所示。
提示
使用“线性”命令标注尺寸时，指定尺寸界线的起点和终点后，可根据命令行提示输入“m”或“t”来修改尺寸文本中的数值。
此外，在执行“线性”命令后直接按【Enter】键，然后单击选择要标注尺寸的直线，接着移动光标并在合适位置单击，也可标注尺寸。
A
B
6.3.3 基本尺寸标注命令
步骤5 在“注释”选项卡的“标注”面板中单击“标注样式”列表框，在弹出的下拉列表中选择“角度半径”样式，然后选择“角度”命令，依次单击直线AB和AC并向右上方移动光标，最后在合适位置单击，结果如图所示。
C
A
B
提示
使用“角度”命令不仅可以标注任意两条不平行的直线间的角度，还可以标注圆弧的角度。
6.3.3 基本尺寸标注命令
步骤6 在“注释”选项卡的“标注”面板中选择“半径”命令，然后单击要标注尺寸的圆弧，移动光标并在合适位置处单击以放置尺寸标注，结果如图所示。
步骤7 选择“直径”命令，然后在要标注尺寸的圆上单击，接着移动光标并在合适位置处单击，结果如图所示。
