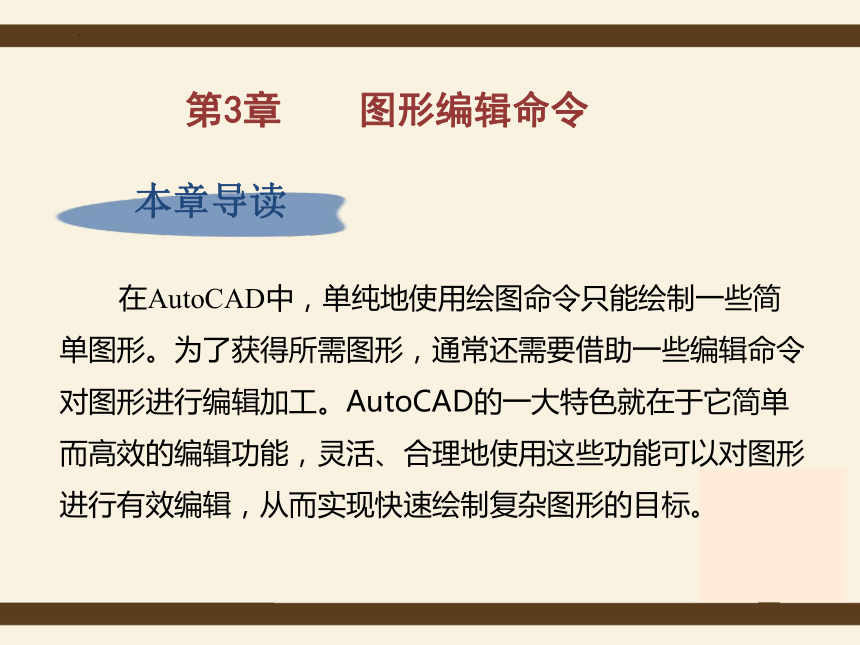

本章导读
在AutoCAD中，单纯地使用绘图命令只能绘制一些简单图形。为了获得所需图形，通常还需要借助一些编辑命令对图形进行编辑加工。AutoCAD的一大特色就在于它简单而高效的编辑功能，灵活、合理地使用这些功能可以对图形进行有效编辑，从而实现快速绘制复杂图形的目标。
第3章 图形编辑命令

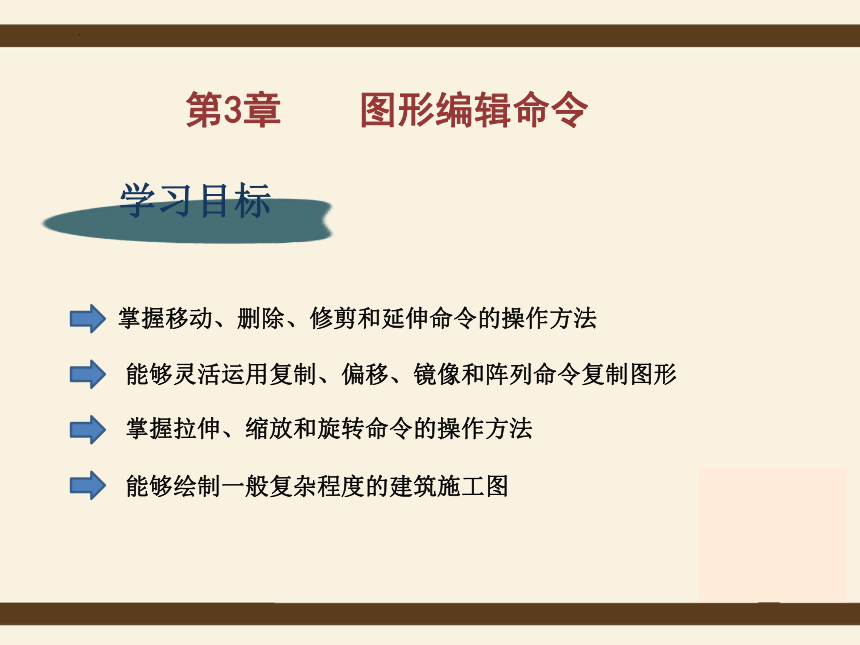

学习目标
掌握移动、删除、修剪和延伸命令的操作方法
能够灵活运用复制、偏移、镜像和阵列命令复制图形
掌握拉伸、缩放和旋转命令的操作方法
能够绘制一般复杂程度的建筑施工图
第3章 图形编辑命令
第3章 图形编辑命令

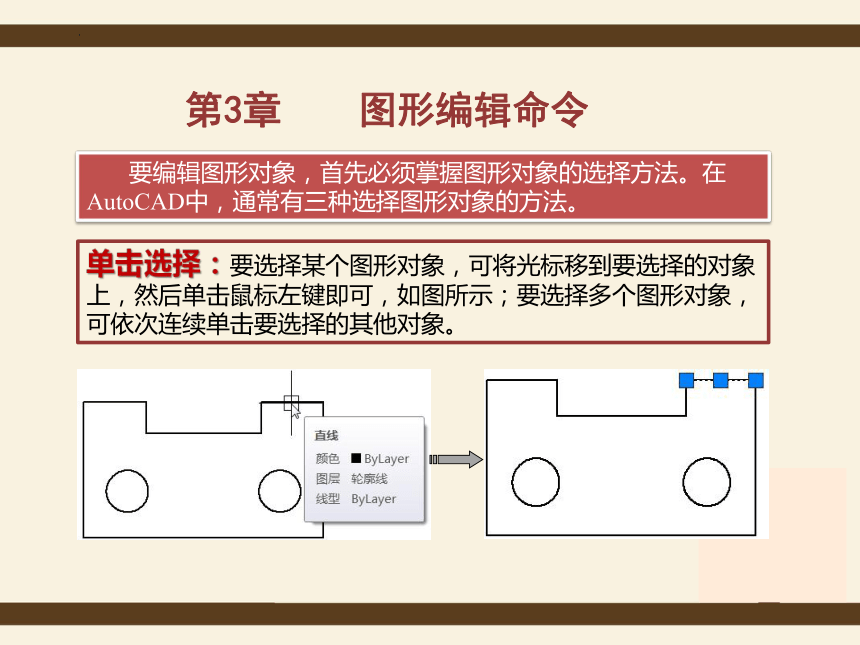

要编辑图形对象，首先必须掌握图形对象的选择方法。在AutoCAD中，通常有三种选择图形对象的方法。
单击选择：要选择某个图形对象，可将光标移到要选择的对象上，然后单击鼠标左键即可，如图所示；要选择多个图形对象，可依次连续单击要选择的其他对象。
第3章 图形编辑命令

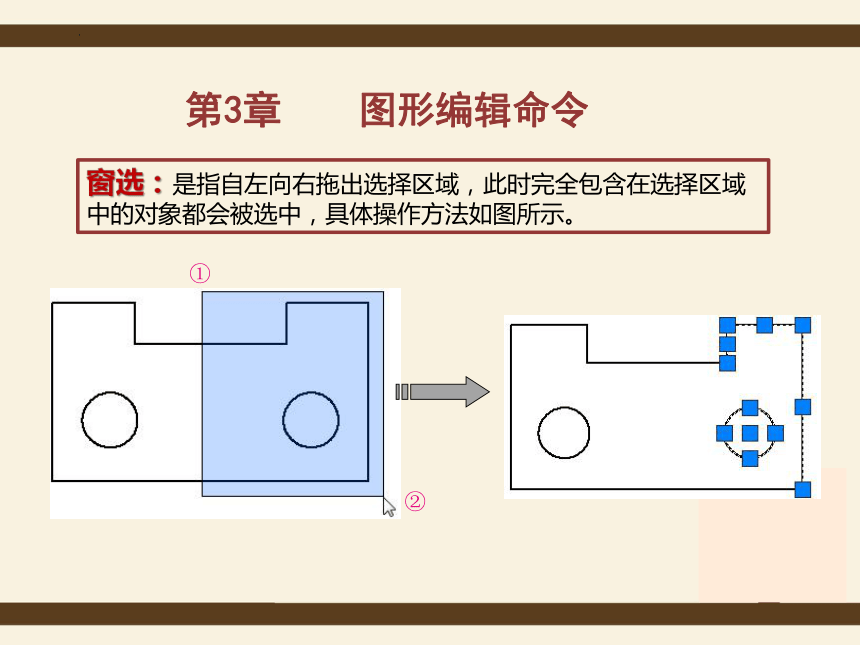

窗选：是指自左向右拖出选择区域，此时完全包含在选择区域中的对象都会被选中，具体操作方法如图所示。
①
②
第3章 图形编辑命令

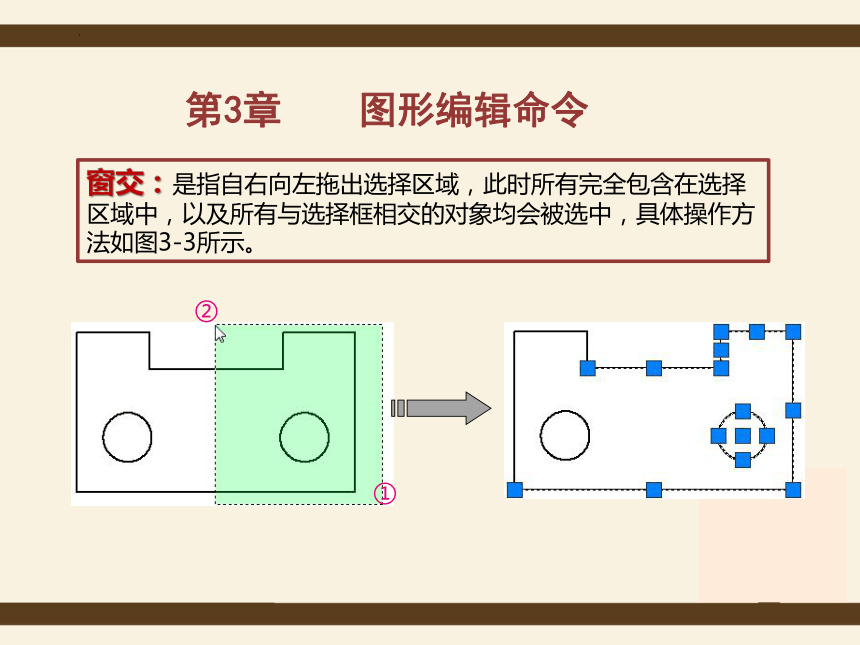

窗交：是指自右向左拖出选择区域，此时所有完全包含在选择区域中，以及所有与选择框相交的对象均会被选中，具体操作方法如图3-3所示。
①
②
第3章 图形编辑命令
提示
在AutoCAD中，所有被选中的对象将形成一个选择集。要从该选择集中取消某个对象，可在按住【Shift】键的同时单击需要取消的对象。要取消所选择的全部对象，可直接按【Esc】键。

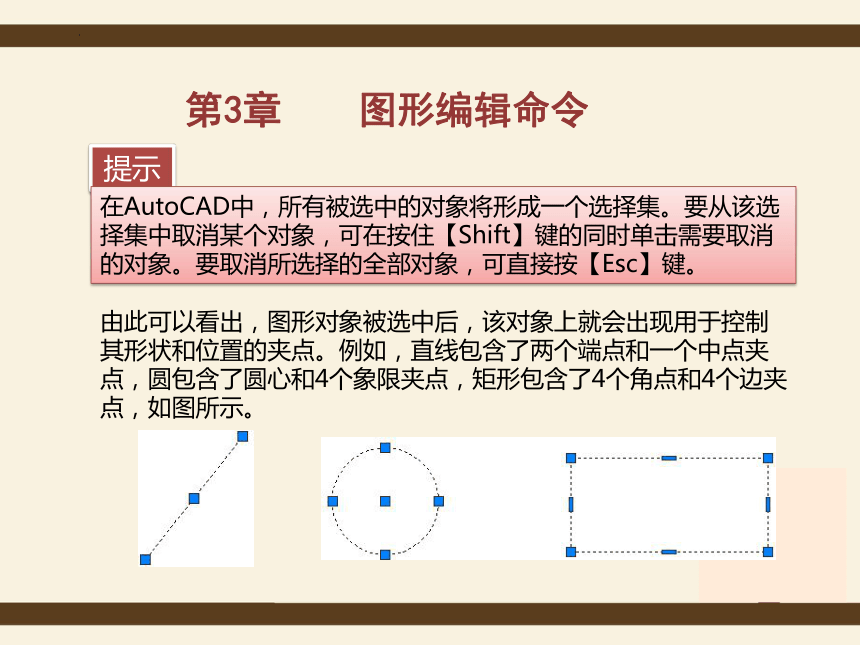

由此可以看出，图形对象被选中后，该对象上就会出现用于控制其形状和位置的夹点。例如，直线包含了两个端点和一个中点夹点，圆包含了圆心和4个象限夹点，矩形包含了4个角点和4个边夹点，如图所示。
第3章 图形编辑命令

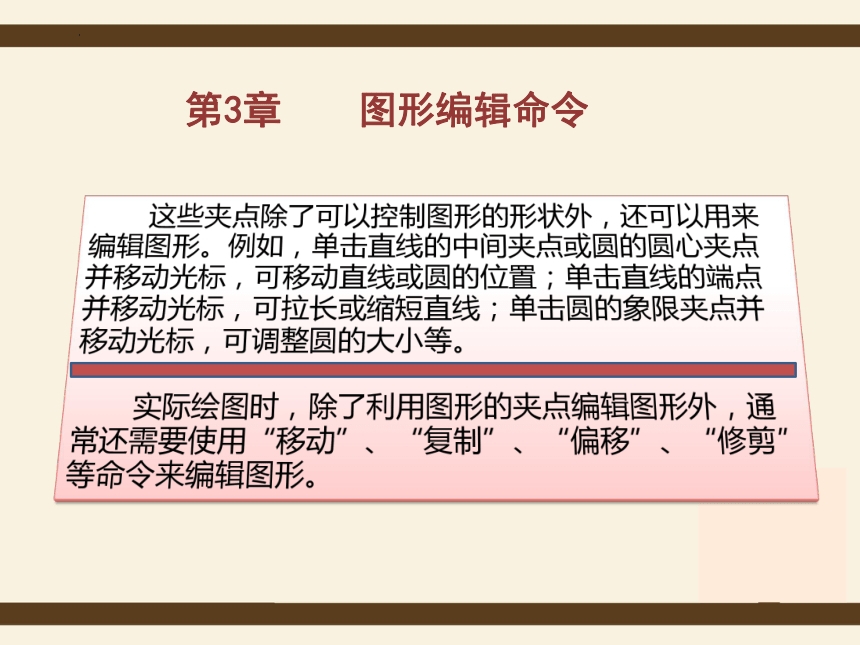

这些夹点除了可以控制图形的形状外，还可以用来编辑图形。例如，单击直线的中间夹点或圆的圆心夹点并移动光标，可移动直线或圆的位置；单击直线的端点并移动光标，可拉长或缩短直线；单击圆的象限夹点并移动光标，可调整圆的大小等。
实际绘图时，除了利用图形的夹点编辑图形外，通常还需要使用“移动”、“复制”、“偏移”、“修剪”等命令来编辑图形。
第3章 图形编辑命令

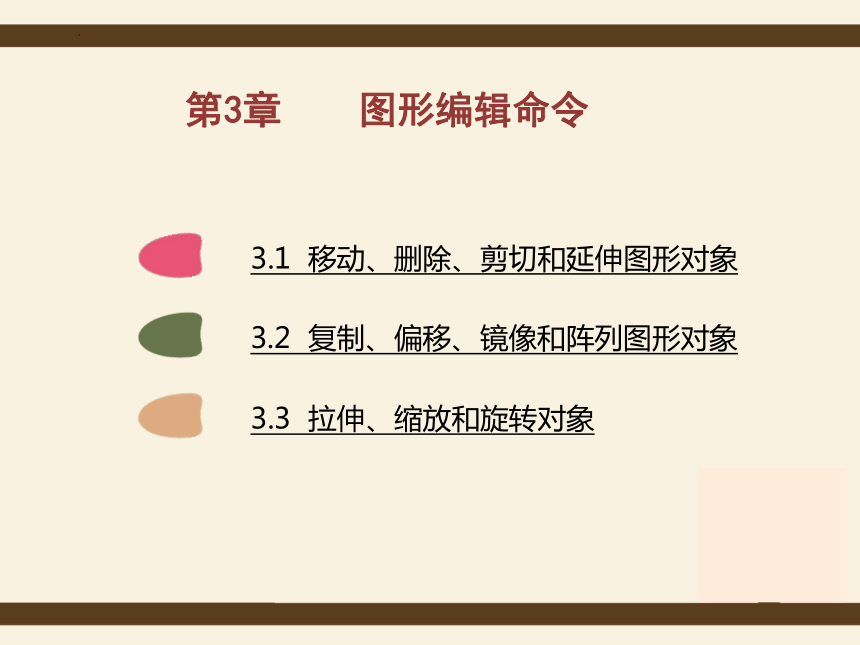

3.1 移动、删除、剪切和延伸图形对象
3.2 复制、偏移、镜像和阵列图形对象
3.3 拉伸、缩放和旋转对象

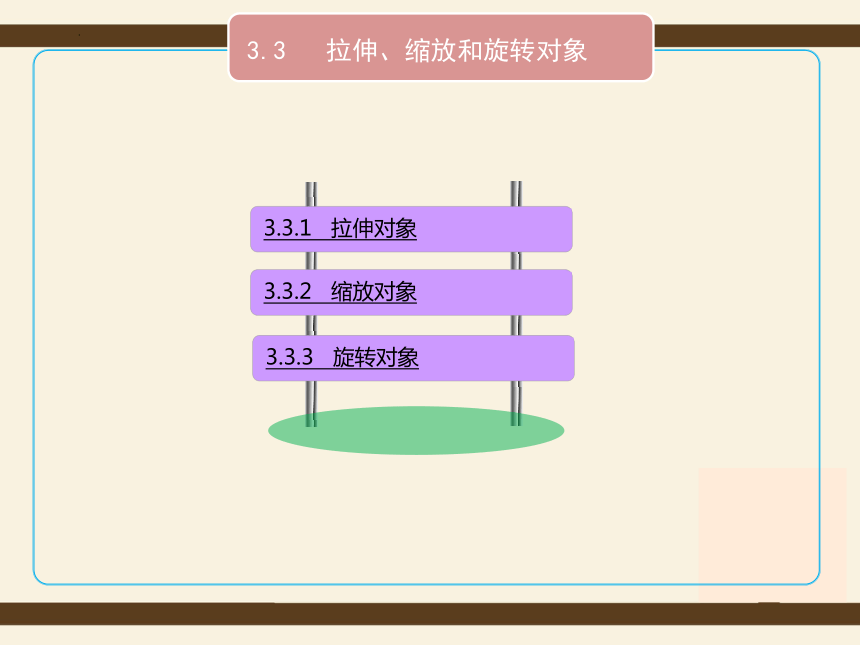

3.3 拉伸、缩放和旋转对象
3.3.1 拉伸对象
3.3.2 缩放对象
3.3.3 旋转对象
3.3.1 拉伸对象
“拉伸”（“stretch”）命令是图形编辑中使用较频繁的命令之一，利用该命令可以将所选对象沿指定方向拉长、缩短或移动。要执行该命令，可在“默认”选项卡的“修改”面板中单击“拉伸”按钮 ，或直接在命令行中输入“s”并按【Enter】键。
【例1】
使用“拉伸”命令将图1所选中的对象向右延伸120个图形单位（结果参见图2）可按如下方法进行操作。
图1
图2
3.3.1 拉伸对象
步骤1 打开图例所示图形，在“默认”选项卡的“修改”面板中单击“拉伸”按钮 。
步骤2 采用窗交方式选取图例所示对象，按【Enter】键以指定拉伸对象。
步骤3 根据图3-30（a）所示动态提示框中的提示，在绘图区任一位置单击，以指定拉伸的基点。
3.3.1 拉伸对象
步骤4 水平向右移动光标，待出现极轴追踪线时输入拉伸值“120”，如图所示，按【Enter】键以指定拉伸距离。
使用“拉伸”命令拉伸图形对象时，通过单击选取的
对象只能被移动，而对于使用窗交方式选取的图形对象，
系统将根据所选对象的特征点（如圆心）是否完全包含在交叉窗口内决定对其进行拉伸或移动操作。即特征点完全包含在交叉窗口内，则移动对象，如图中的圆；否则，将拉伸对象，如图中的矩形。
使用“拉伸”命令只能对使用直线、矩形、多边形、圆弧、多线和多段线等命令绘制的图形进行拉伸，而对于圆、椭圆、面域和图块等对象，则根据该对象的特征点（如圆心）是否包含在交叉窗口内而决定是否进行移动操作。
提示
窗交方式
矩形与交叉窗口相交，被拉伸
此圆完全包含在交叉窗口中，被移动
3.3.2 缩放对象
使用“缩放”（“scale”）命令可将所选对象按指定的比例放大或缩小。在缩放图形时，既可以通过输入坐标值确定基点（缩放中心），也可以通过选择图形中的某个特征点来确定。当确定基点后，所有要缩放的对象将以该点为中心，按指定的比例进行缩放。
【例1】
将图1所选区域内的图形放大1.2倍（结果参见图2）其操作步骤如下。
图1
图2
3.3.2 缩放对象
步骤1 打开图例所示图形，在“默认”选项卡的“修改”面板中单击“缩放”按钮 ，或输入“sc”并按【Enter】键。
步骤2 采用窗交方式选择图例所示图形，按【Enter】键以指定缩放对象。
步骤3 捕捉所选对象的中心，如图所示，单击以指定缩放的基点。
步骤4 输入比例因子“1.2”，如图所示，按【Enter】键确认。
提示：在缩放图形时，如果输入的比例因子大于1，则所选对象将被放大到指定倍数。否则，将被缩小。
3.3.3 旋转对象
使用“旋转”（“rotate”）命令可将一个或多个图形对象绕指定点旋转一定角度，在旋转过程中，还可以根据需要选择是否复制旋转对象。
【例1】
绘制一个尺寸为200×100的矩形，然后将其绕矩形的左下角点复制并旋转90°，其操作步骤如下。
利用“矩形”命令绘制一个尺寸为200×100的矩形，如图所示
步骤一
3.3.3 旋转对象
在“默认”选项卡的“修改”面板中单击“旋转”按钮 ，或直接在命令行中输入“ro”并按【Enter】键。
步骤二
步骤三
选取矩形，按【Enter】键以指定旋转对象；捕捉并单击矩形的左下角点，如图所示，按【Enter】键以指定旋转的基点。
3.3.3 旋转对象
根据命令行提示输入“c”，按【Enter】键以选择“复制”选项；竖直向上移动光标，待出现图1所示的极轴追踪线时单击，或直接输入“90”并按【Enter】键，以指定旋转角度，最后按【Enter】键结束命令，结果如图2所示。
步骤四
图1
图2
提
示
旋转对象时，需要依次指定旋转基点和旋转角度。当输入的旋转角度为正值时，表示按逆时针方向旋转对象；当输入负值时，表示按顺时针方向旋转对象。
练 习
1．在试图用“修剪”（“trim”）命令将图1所示图形编辑成图2所示图形时，一直无法完成操作，问题很可能是_________。
A．选择的修剪边界太多
B．修剪边界与被修剪对象相交
C．定义的边界太长
图1
图2
D．修剪时“边（E）”选项的状态是“不延伸（N）”
练 习
解析：
从图中可以看出，从左图到右图中，修剪掉的部分为图所示红色图线部分。
选项A选择的修剪边界太多，这一点和实际操作不符。我们知道，在执行“修剪”命令后，可直接按【Enter】键将所有图形对象作为修剪边界，即修剪对象和被修剪对象是可以相互转化的，故选项A和B均可排除。
如前所述，使用“修剪”命令既可以修剪两个相交对象，也可以修剪未相交的两对象，选项C排除。故正确答案为D。
练 习
2．图示是使用“矩形阵列”命令将源对象向其右下方阵列后得到的图形，在具体操作时，应当设置_______。A．行偏移为正，列偏移为正
B．行偏移为正，列偏移为负
D．行偏移为负，列偏移为负
C．行偏移为负，列偏移为正
练 习
解析：
AutoCAD中的阵列有两种，即矩形阵列和环形阵列。从图中看，该图是使用“矩形阵列”命令得到的。在对图形对象进行阵列复制时，所设置的行偏移和列偏移是相对当前坐标系的X轴和Y轴而言的。
通常情况下，偏移值为正数，则沿X轴和Y轴的正方向阵列；否则，沿X轴和Y轴的负方向阵列。故答案为C。
练 习
3．利用“直线”、“矩形”、“偏移”、“复制”或“阵列”等命令绘制图所示的窗子立面图（不要求标注尺寸）。
练 习
提示：
先利用“直线”和“矩形”命令绘制窗子的外轮廓，然后再使用“矩形”和“偏移”命令绘制其中的某一组窗子，如图所示，接着再使用“复制”或“阵列”命令绘制其余窗子。
