第 三 章 二维图形编辑命令
第三章 二维图形编辑命令

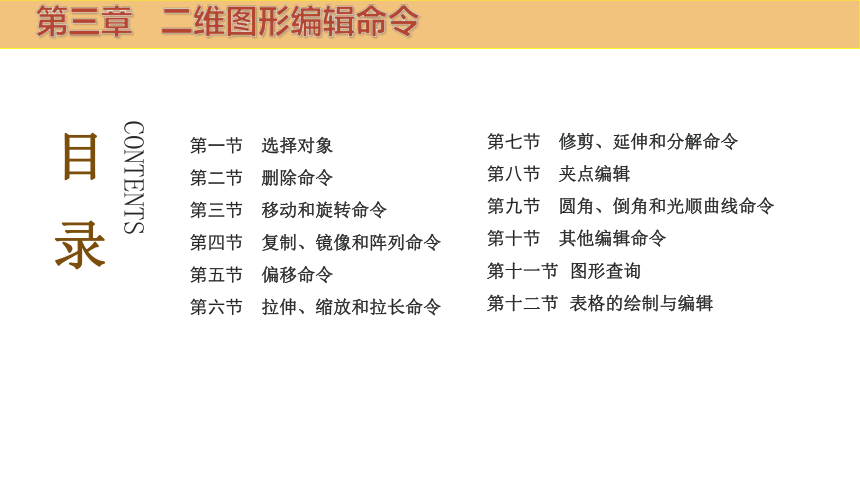

目录
CONTENTS
第一节 选择对象
第二节 删除命令
第三节 移动和旋转命令
第四节 复制、镜像和阵列命令
第五节 偏移命令
第六节 拉伸、缩放和拉长命令
第七节 修剪、延伸和分解命令
第八节 夹点编辑
第九节 圆角、倒角和光顺曲线命令
第十节 其他编辑命令
第十一节 图形查询
第十二节 表格的绘制与编辑
第八节 夹点编辑

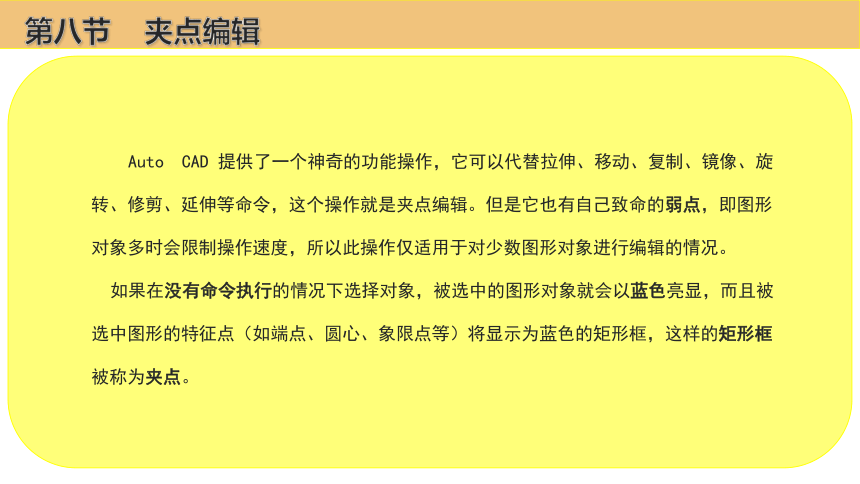

Auto CAD 提供了一个神奇的功能操作，它可以代替拉伸、移动、复制、镜像、旋转、修剪、延伸等命令，这个操作就是夹点编辑。但是它也有自己致命的弱点，即图形对象多时会限制操作速度，所以此操作仅适用于对少数图形对象进行编辑的情况。
如果在没有命令执行的情况下选择对象，被选中的图形对象就会以蓝色亮显，而且被选中图形的特征点（如端点、圆心、象限点等）将显示为蓝色的矩形框，这样的矩形框被称为夹点。
第八节 夹点编辑

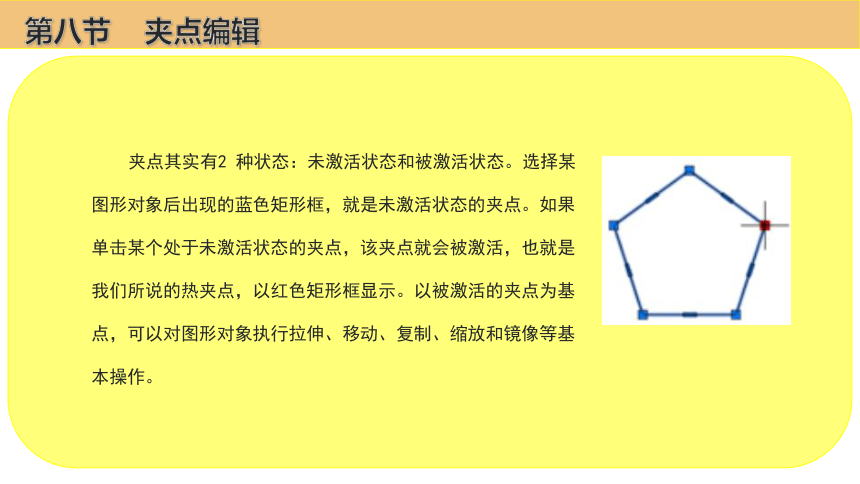

夹点其实有2 种状态：未激活状态和被激活状态。选择某图形对象后出现的蓝色矩形框，就是未激活状态的夹点。如果单击某个处于未激活状态的夹点，该夹点就会被激活，也就是我们所说的热夹点，以红色矩形框显示。以被激活的夹点为基点，可以对图形对象执行拉伸、移动、复制、缩放和镜像等基本操作。
第八节 夹点编辑

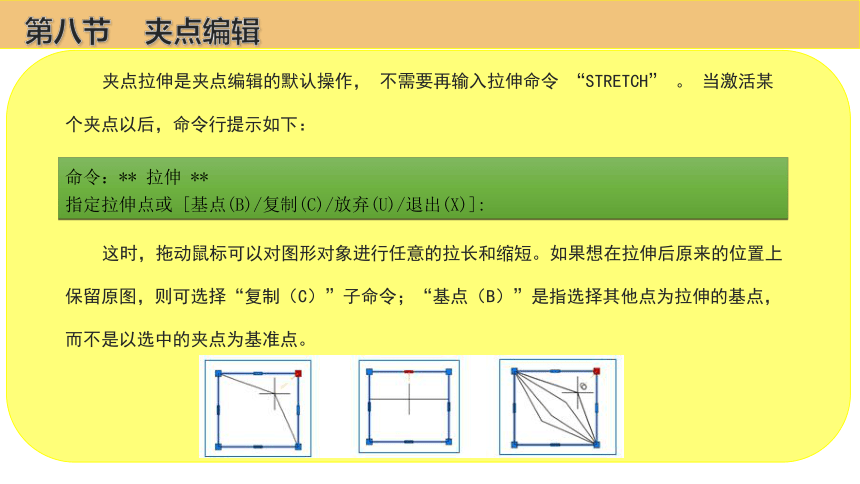

夹点拉伸是夹点编辑的默认操作， 不需要再输入拉伸命令 “STRETCH” 。 当激活某个夹点以后，命令行提示如下：
这时，拖动鼠标可以对图形对象进行任意的拉长和缩短。如果想在拉伸后原来的位置上保留原图，则可选择“复制（C）”子命令；“基点（B）”是指选择其他点为拉伸的基点，而不是以选中的夹点为基准点。
命令：** 拉伸 **
指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:
第八节 夹点编辑

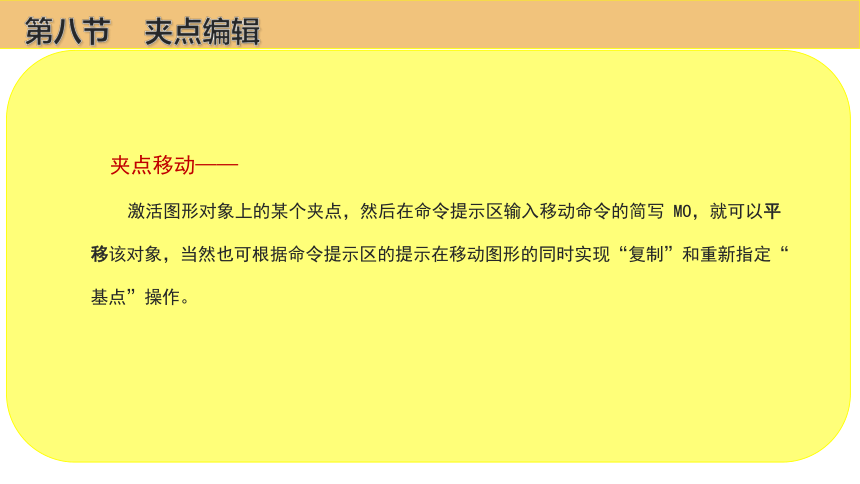

夹点移动——
激活图形对象上的某个夹点，然后在命令提示区输入移动命令的简写 MO，就可以平移该对象，当然也可根据命令提示区的提示在移动图形的同时实现“复制”和重新指定“基点”操作。
第八节 夹点编辑

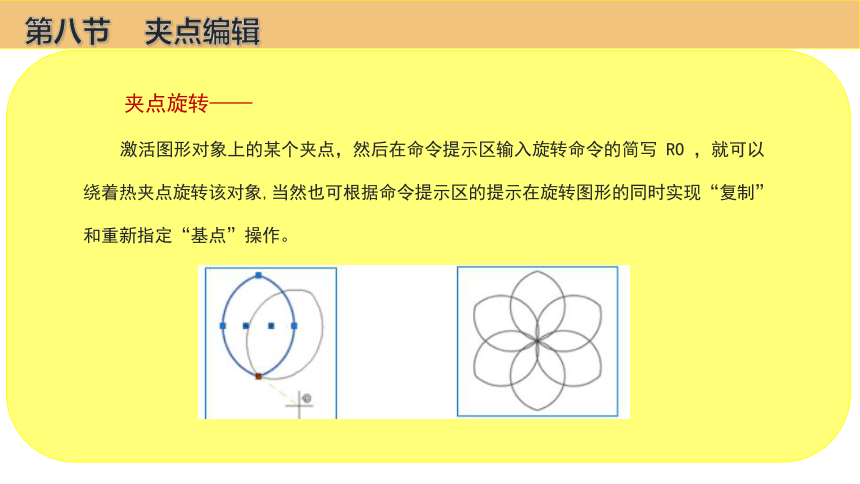

夹点旋转——
激活图形对象上的某个夹点，然后在命令提示区输入旋转命令的简写 RO ，就可以绕着热夹点旋转该对象,当然也可根据命令提示区的提示在旋转图形的同时实现“复制”和重新指定“基点”操作。
第八节 夹点编辑

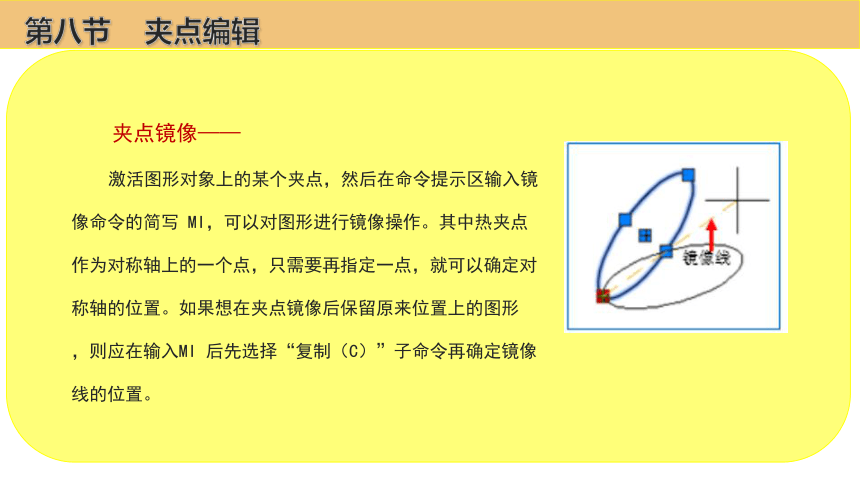

夹点镜像——
激活图形对象上的某个夹点，然后在命令提示区输入镜像命令的简写 MI，可以对图形进行镜像操作。其中热夹点作为对称轴上的一个点，只需要再指定一点，就可以确定对称轴的位置。如果想在夹点镜像后保留原来位置上的图形 ，则应在输入MI 后先选择“复制（C）”子命令再确定镜像线的位置。

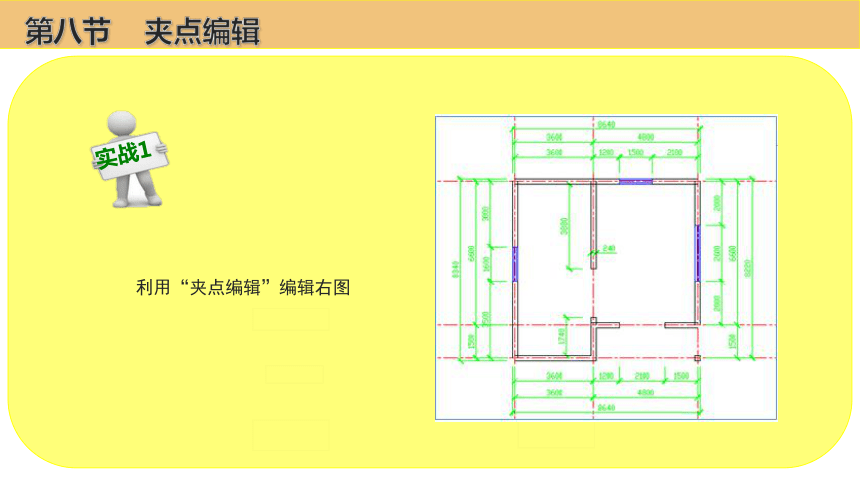

利用“夹点编辑”编辑右图
实战1
第八节 夹点编辑
第九节 圆角、倒角和光顺曲线命令
还记得我们在矩形命令中学习的“圆角”和“倒角”子命令吗？本节所涉及的圆角和倒角命令与矩形命令中所涉及到的两个子命令的含义完全一样，范围更广，它不局限在矩形命令之中，所有图形对象相交的顶点位置都适用。
01
02
03
“修改”工具栏：
默认 修改
命令提示区： FILLET或快捷键F
第九节 圆角、倒角和光顺曲线命令
激活圆角命令之后，命令提示区将出现以下提示：
选取第一个对象：选取要创建圆角的第 1 个对象,接着选取第2 个对象即完成操作；
多段线(P)：二维多段线中，在每两条线段相交的顶点处创建圆角
当前设置: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(U)]:
第九节 圆角、倒角和光顺曲线命令
半径(R)：设置圆角弧的半径；
修剪(T)：选择此子命令后，将会出现“修剪(T)/不修剪(N)”两种模式
多个(U)：为多个对象创建圆角；
第九节 圆角、倒角和光顺曲线命令
第九节 圆角、倒角和光顺曲线命令
倒角命令可以在两线交叉、放射状线条或无限长的线上建立倒角。
01
02
03
“修改”工具栏：
默认 修改
命令提示区： CHAMFER或快捷键CHA
第九节 圆角、倒角和光顺曲线命令
激活倒角命令之后，命令提示区将出现以下提示：
距离(D) ：设置倒角到两个选定边的端点的距离；
角度(A) ：指定第一条线与倒角形成的线段之间的角度值；
方式(M) ：用来设置倒角的处理方式，有2种：“距离—距离”和“距离—角度”；
其他子命令含义同圆角命令。
(“修剪”模式) 当前倒角距离 1 = 10.0000，距离 2 = 10.0000
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
第九节 圆角、倒角和光顺曲线命令
用于在两条开放曲线的端点之间创建相切或平滑的样条曲线。生成样条曲线的形状取决于指定的连续性，选定对象的长度保持不变。
01
02
03
“修改”工具栏：
默认 修改
命令提示区： BLEND
利用圆角命令将左图进行圆角操作（圆角半径为30），得到如右图所示槽钢示意图。
实战1
第九节 圆角、倒角和光顺曲线命令
第九节 圆角、倒角和光顺曲线命令
利用圆角命令将左图进行圆角操作，得到如右图所示槽钢示意图。
实战2
第九节 圆角、倒角和光顺曲线命令
第九节 圆角、倒角和光顺曲线命令
