第 三 章 二维图形编辑命令
第三章 二维图形编辑命令

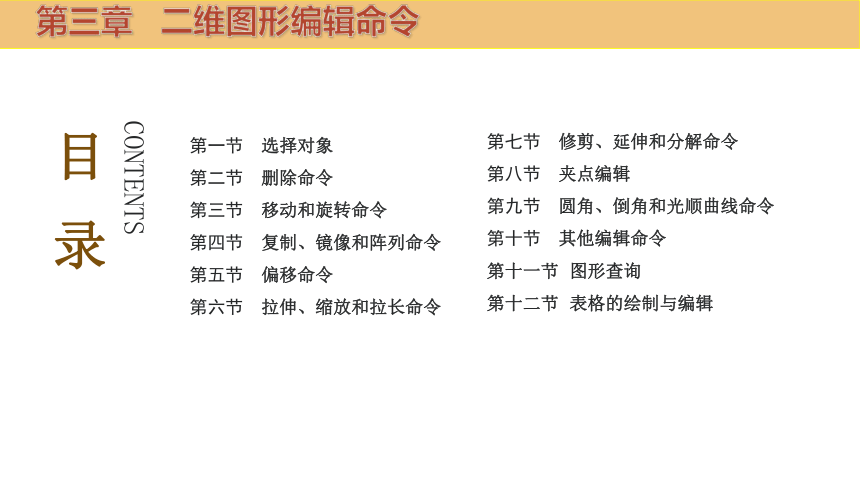

目录
CONTENTS
第一节 选择对象
第二节 删除命令
第三节 移动和旋转命令
第四节 复制、镜像和阵列命令
第五节 偏移命令
第六节 拉伸、缩放和拉长命令
第七节 修剪、延伸和分解命令
第八节 夹点编辑
第九节 圆角、倒角和光顺曲线命令
第十节 其他编辑命令
第十一节 图形查询
第十二节 表格的绘制与编辑
第五节 偏移命令

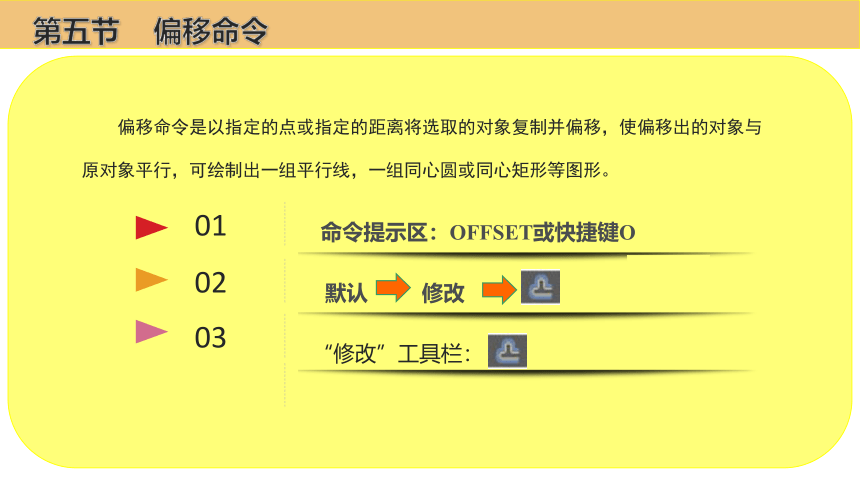

偏移命令是以指定的点或指定的距离将选取的对象复制并偏移，使偏移出的对象与原对象平行，可绘制出一组平行线，一组同心圆或同心矩形等图形。
01
02
03
“修改”工具栏：
默认 修改
命令提示区：OFFSET或快捷键O
第五节 偏移命令
利用偏移命令进行偏移的过程中同样也要选择对象，但只能采用“点选”的方式进行选择，并且每次只能选取一个图形对象进行偏移，整个偏移过程由 3 个步骤组成

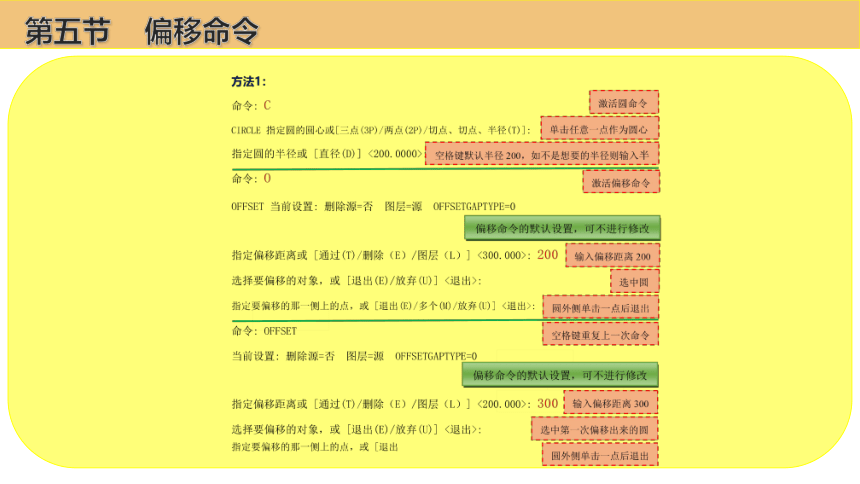

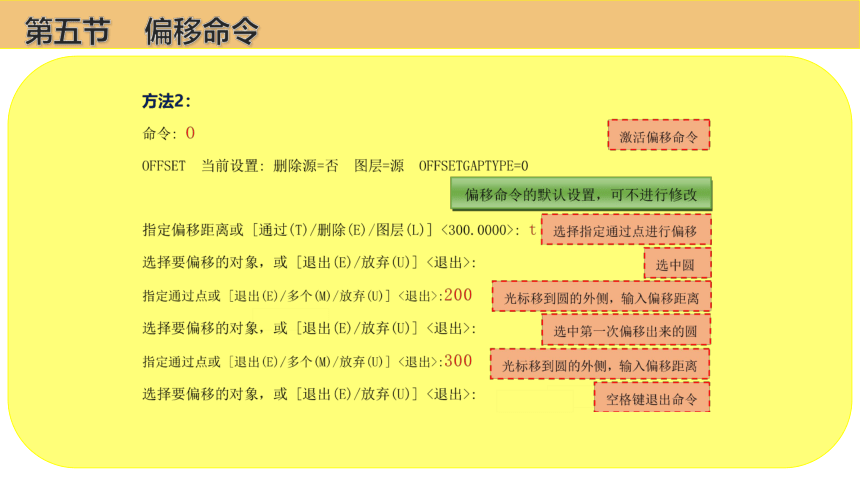

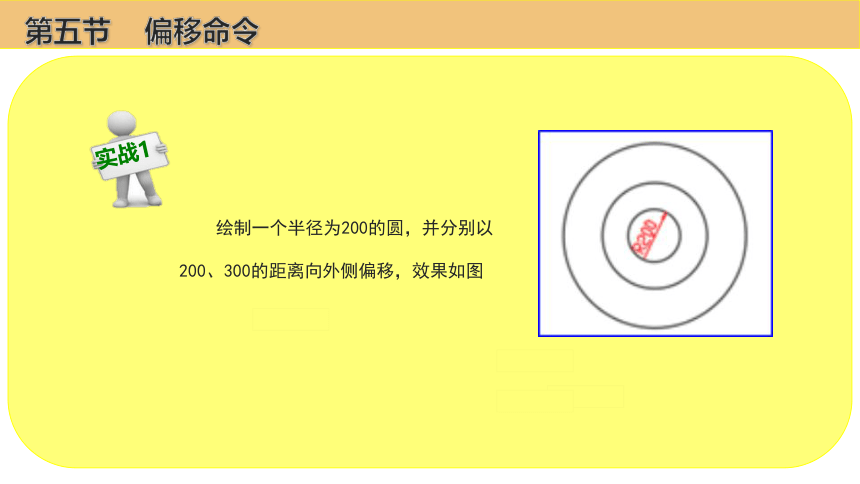

绘制一个半径为200的圆，并分别以200、300的距离向外侧偏移，效果如图
实战1
第五节 偏移命令
第五节 偏移命令
第五节 偏移命令

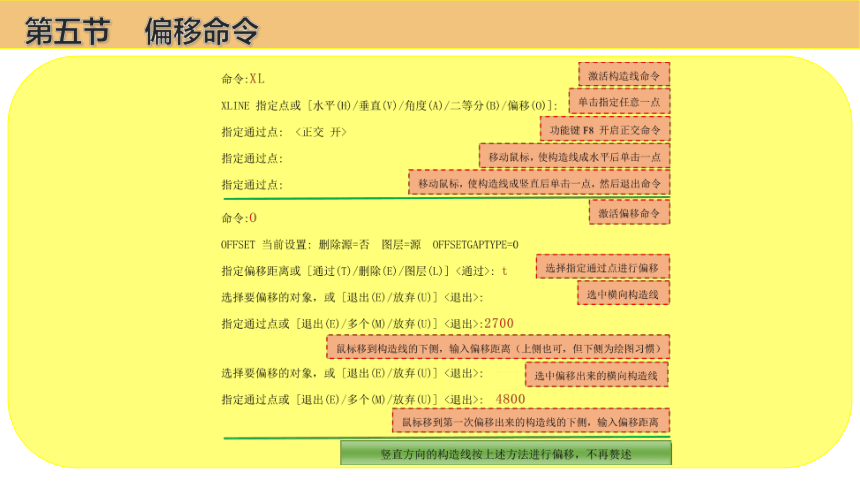

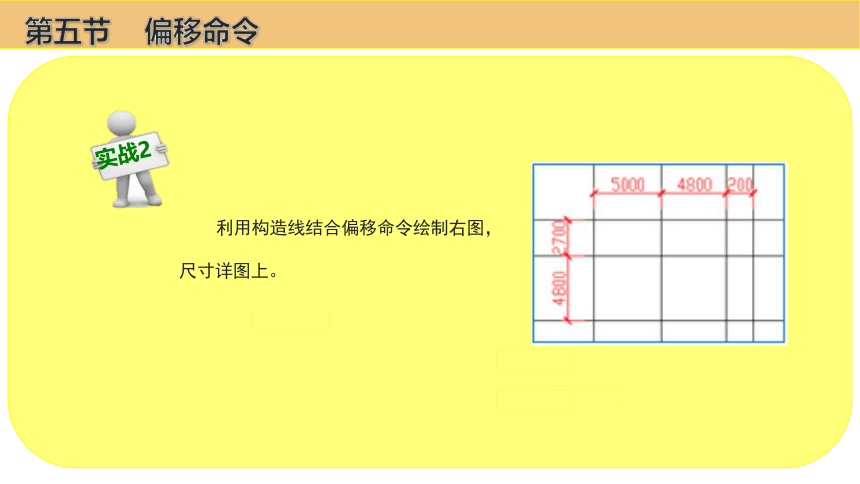

利用构造线结合偏移命令绘制右图，尺寸详图上。
实战2
第五节 偏移命令
第五节 偏移命令
第六节 拉伸、缩放和拉长命令
有时我们绘图绘到一半，或者对图形进行编辑的时候，发现已有图形的尺寸并不是我们想要的，但是重画又会花费大量的时间，这时我们可以考虑对图形进行拉伸、缩放和拉长的操作，以使图形尺寸达到要求。拉伸命令可对选取的图形对象进行拉伸，使其中一部分移动，同时维持与图形其他部分的连结。
01
02
03
“修改”工具栏：
默认 修改
命令提示区：STRETCH或快捷键S
第六节 拉伸、缩放和拉长命令
拉伸命令的操作较简单，关键在于操作过程中对拉伸对象的选择方式：使用交叉窗口或交叉多边形，并且应是从右到左的选择，被拉伸的部分是与窗口相交的对象，其他部分将保持原样。注意：如果采用其他选择对象的方式，操作的结果不是对图形对象进行拉伸而是移动。
第六节 拉伸、缩放和拉长命令
说起缩放命令，大家一定会想起ZOOM（快捷键Z）命令，没错！但Auto CAD不仅仅提供这一种缩放命令，这节要探讨的是另外一个：SCALE命令。
01
02
03
“修改”工具栏：
默认 修改
命令提示区：SCALE或快捷键SC
第六节 拉伸、缩放和拉长命令
Auto CAD虽然提供了2 个缩放命令，但是这2 个缩放命令的含义却截然不同。我们知道 CAD 的绘图区相当于一张无限大的画布，但有时这块画布上的图形并不能完全展现在绘图区内，我们需要对其进行ZOOM操作，这个操作仅仅改变图形的相对大小，并没有改变图形的实际尺寸；而SCALE命令则不同，它改变的不是图形的相对大小，而是选取对象的实际尺寸。
第六节 拉伸、缩放和拉长命令
拉长命令可实现为选取的对象修改长度，为圆弧修改包含角
01
02
默认
命令提示区：SCALE或快捷键SC
第六节 拉伸、缩放和拉长命令
利用拉伸命令将左图进行拉伸，效果如右图
实战1
第六节 拉伸、缩放和拉长命令
第六节 拉伸、缩放和拉长命令
利用缩放命令将左图进行缩放，效果如右图
实战2
第六节 拉伸、缩放和拉长命令
第六节 拉伸、缩放和拉长命令
绘制长度为1000的直线，然后利用拉长命令将其拉长500
实战3
第六节 拉伸、缩放和拉长命令
