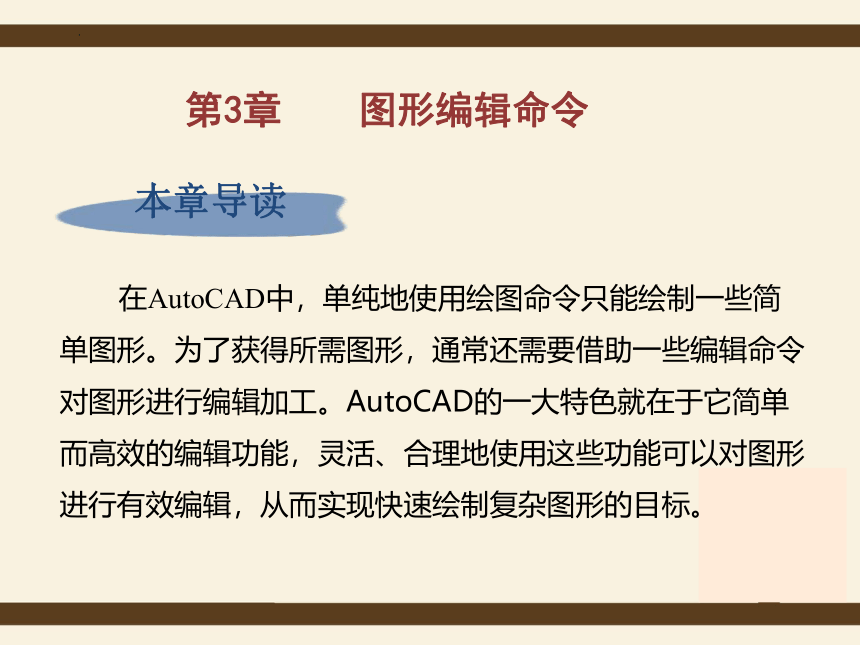

在AutoCAD中，单纯地使用绘图命令只能绘制一些简单图形。为了获得所需图形，通常还需要借助一些编辑命令对图形进行编辑加工。AutoCAD的一大特色就在于它简单而高效的编辑功能，灵活、合理地使用这些功能可以对图形进行有效编辑，从而实现快速绘制复杂图形的目标。
第3章 图形编辑命令
学习目标

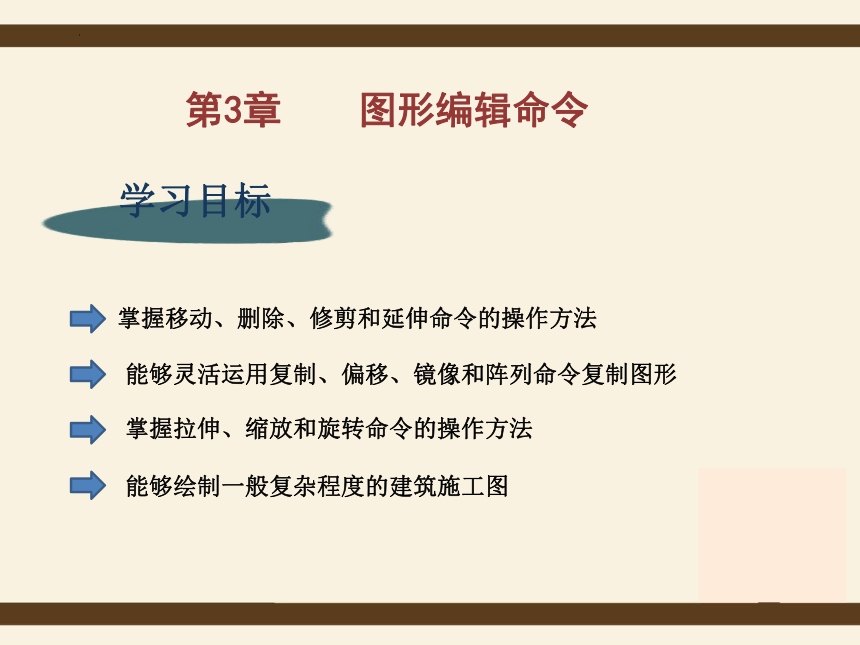

掌握移动、删除、修剪和延伸命令的操作方法
能够灵活运用复制、偏移、镜像和阵列命令复制图形
掌握拉伸、缩放和旋转命令的操作方法
能够绘制一般复杂程度的建筑施工图
第3章 图形编辑命令
第3章 图形编辑命令
要编辑图形对象，首先必须掌握图形对象的选择方法。在AutoCAD中，通常有三种选择图形对象的方法。

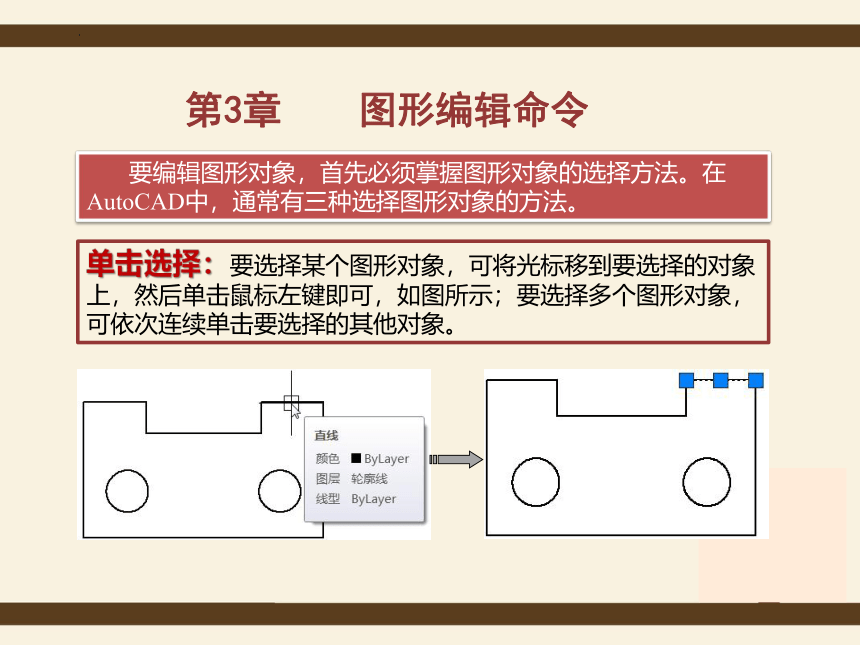

单击选择：要选择某个图形对象，可将光标移到要选择的对象上，然后单击鼠标左键即可，如图所示；要选择多个图形对象，可依次连续单击要选择的其他对象。
第3章 图形编辑命令
窗选：是指自左向右拖出选择区域，此时完全包含在选择区域中的对象都会被选中，具体操作方法如图所示。
①
②
第3章 图形编辑命令

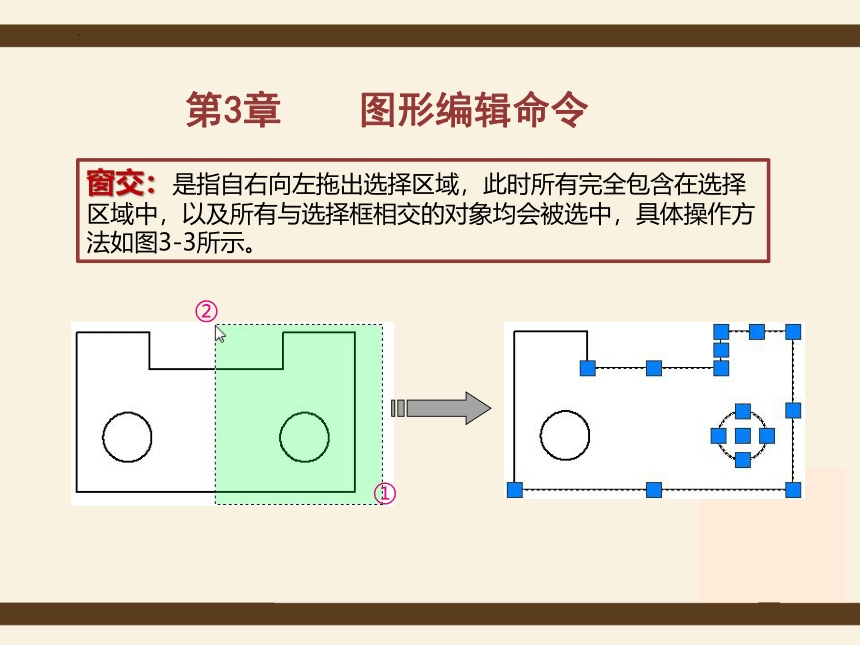

窗交：是指自右向左拖出选择区域，此时所有完全包含在选择区域中，以及所有与选择框相交的对象均会被选中，具体操作方法如图3-3所示。
①
②
第3章 图形编辑命令
提示

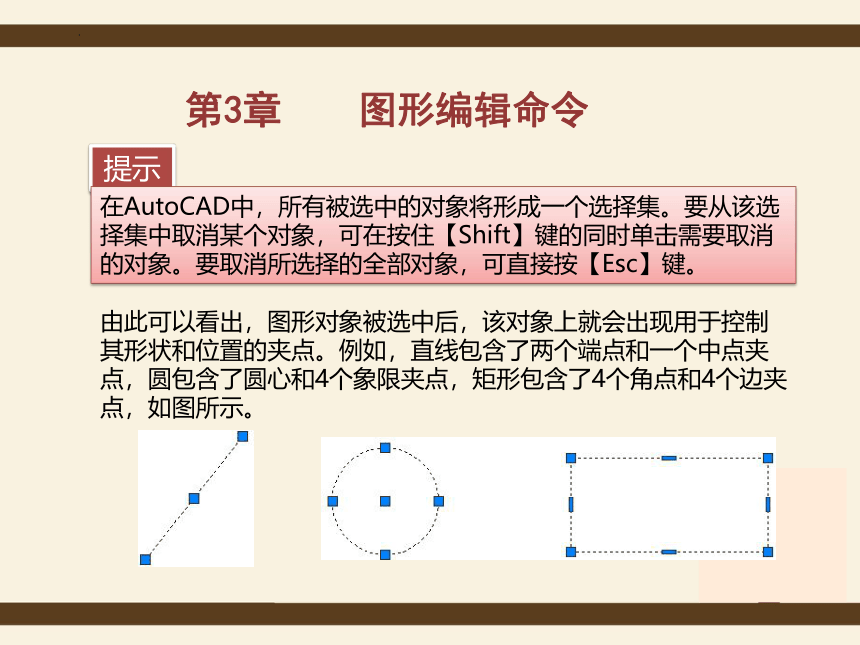

在AutoCAD中，所有被选中的对象将形成一个选择集。要从该选择集中取消某个对象，可在按住【Shift】键的同时单击需要取消的对象。要取消所选择的全部对象，可直接按【Esc】键。
由此可以看出，图形对象被选中后，该对象上就会出现用于控制其形状和位置的夹点。例如，直线包含了两个端点和一个中点夹点，圆包含了圆心和4个象限夹点，矩形包含了4个角点和4个边夹点，如图所示。
第3章 图形编辑命令

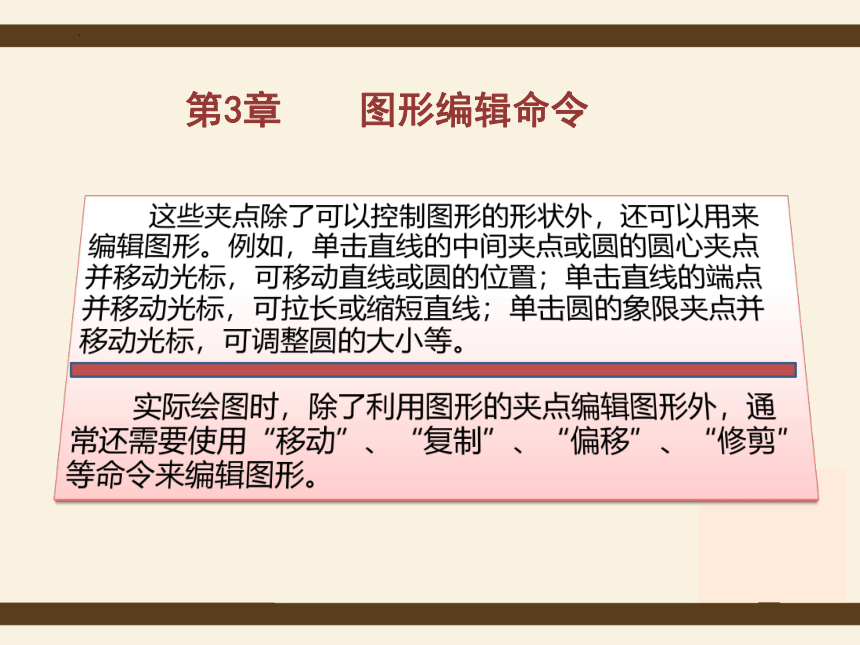

这些夹点除了可以控制图形的形状外，还可以用来编辑图形。例如，单击直线的中间夹点或圆的圆心夹点并移动光标，可移动直线或圆的位置；单击直线的端点并移动光标，可拉长或缩短直线；单击圆的象限夹点并移动光标，可调整圆的大小等。
实际绘图时，除了利用图形的夹点编辑图形外，通常还需要使用“移动”、“复制”、“偏移”、“修剪”等命令来编辑图形。
第3章 图形编辑命令
3.1 移动、删除、剪切和延伸图形对象
3.2 复制、偏移、镜像和阵列图形对象
3.3 拉伸、缩放和旋转对象
3.2 复制、偏移、镜像和阵列图形对象
3.2.1 复制对象
3.2.2 偏移对象
3.2.3 镜像对象
3.2.4 矩形阵列
3.2.1 复制对象
利用“复制”（“copy”）命令不仅可以将一个或多个图形对象复制到指定位置，还可以将其进行多次复制。
【例1】
将图所示的圆进行复制
向上移动光标，待出现竖直极轴追踪线时在合适位置单击，以指定复制的第二个点，或输入复制距离并按【Enter】键，即可得到一组图形对象，如图2所示。
选择图所示的3个圆，按【Enter】键确认，然后在绘图区任一位置单击，以指定复制的基点，如图所示。
打开图所示的图形，在“默认”选项卡的“修改”面板中单击“复制”按钮 ，或直接在命令行中输入“co”或“cp”并按【Enter】键。
3.2.1 复制对象
步骤1
步骤2
步骤3
继续竖直向上移动光标，采用同样的方法复制得到第二组图形对象，最后按【Enter】键结束命令。
步骤4
3.2.2 偏移对象
利用“偏移”（“offset”）命令可以创建与选定对象类似的新对象，并使其处于源对象的内侧或外侧，如图所示。在AutoCAD中，可以用于偏移的对象有直线、圆、圆弧、椭圆、多边形、样条曲线和多段线等，但不能偏移点、多线、图块和文本等。
3.2.2 偏移对象
从偏移结果来看，对象的偏移有两种，即复制偏移和删除偏移。例如，要将图1所示的图形向其外侧偏移50个图形单位（结果参见图2其操作过程如下。
图1
图2
步骤1 打开图1所示的图形，在“默认”选项卡的“修改”面板中单击“偏移”按钮 ，或直接在命令行中输入“o”并按【Enter】键。
3.2.2 偏移对象
步骤2 根据命令行提示，输入偏移
距离50，如图所示，按
【Enter】键确认。
步骤3 选择图形，以指定偏移对象；
在该图形的外侧任意位置
单击，以指定偏移方向，
如图所示，最后按【Enter】
结束命令。
3.2.2 偏移对象
提示
使用“偏移”命令一次只能对一个图形对象进行操作。由于图例是使用“多段线”命令绘制的封闭图形，所以偏移得到的图形对象是连续的。否则，偏移所得到的直线段之间不连续，如图1所示。
执行“偏移”命令后，还可以选择“通过（T）”选项，然后通过指定点来确定偏移距离和方向。例如，选取图2所示的水平直线为偏移对象，然后选择端点A为通过点，结果如图3所示。
A
图1
图2
图3
3.2.3 镜像对象
利用“镜像”命令可以在由两点定义的直线的一侧创建所选图形的对称图形。在使用该命令绘制图形时，我们还可以根据绘图需要，选择是否删除镜像源对象
【例1】
要镜像并复制图1所示的椅子（结果参见图2，具体操作过程如下。
图1
图2
C
D
A
B
3.2.3 镜像对象
步骤1 打开所示的图形，在“默认”选项卡的“修改”面板中单击“镜像”按钮 。
步骤2 利用窗交方式选取图所示的椅子，以指定镜像对象，然后按【Enter】键确认。
A
B
C
D
3.2.3 镜像对象
步骤3 捕捉桌子棱边AB的中点并单击，以指定镜像线的第一点；捕捉桌子棱边CD的中点并单击，确定棱镜线的第二点，如图所示。
3.2.3 镜像对象
步骤4 采用默认的不删除镜像源对象，如图所示，直接【Enter】键结束命令。
3.2.4 矩形阵列
阵列对象是将所选图形按照一定数量、角度或距离进行复制，以生成多个副本图形。在AutoCAD中，可以使用矩形阵列和环形阵列复制图形对象。
1. 矩形阵列
矩形阵列是将所选对象按照行和列的数目、间距以及旋转角度进行复制。
我们将通过在图1的基础上绘制图2所示图形，来讲解“矩形阵列”命令的具体操作方法。
图1
图2
3.2.4 矩形阵列
打开图例所示图形，在“默认”选项卡的“修改”面板
中单击“阵列”按钮 后的三角符号，在弹出的命令列表
中选择“矩形阵列”命令。
步骤1
根据命令行提示，采用窗交方式选取图例中要阵列的窗子
图形并按【Enter】键。此时，系统将打开“阵列创建”选
项卡，并在绘图区显示当前的阵列效果。
步骤2
根据绘图需要，在“阵列创建”选项卡的相关面板中输
入所需参数并依次按【Enter】键，如图所示。
步骤3
3.2.4 矩形阵列
“阵列创建”选项卡中，部分编辑框、面板和按钮的功能如下。
“介于”编辑框：用于输入每两个相邻对象之间的行距或列距。
“总计”编辑框：输入列数、列距，以及行数和行距后，该编辑框中的参数将自动改为两者之积；若在该编辑框中输入所需参数，则系统将按列数或行数平均分配该参数，并将均值显示在“介于”编辑框中。
“层级”面板：用于设置阵列的层数和层距，常用于三维建模。
“关联”按钮：选中该按钮，则阵列后的所有对象将成为一个整体；否则，阵列后的对象将单独显示。
3.2.4 矩形阵列
此时，绘图区将显示矩形阵列的最终效果，如图所示，最
后单击“阵列创建”选项卡中的“关闭阵列”按钮，完成
矩形阵列的创建。
步骤4
3.2.4 矩形阵列
2. 环形阵列
要将对象进行环形阵列，需要指定环形阵列的中心点、生成对象的数目以及填充角度等。
我们通过在图1的基础上绘制图2所示图形，来讲解环形阵列的具体操作方法。
桌子
椅子
图1
图2
2. 环形阵列
步骤1 打开图例所示图形，在“默认”选项卡的“修改”面板中单击“矩形阵列”按钮 后的三角符号，在弹出的命令列表中选择“环形阵列”命令。
步骤2 采用窗交方式选取要阵列的椅子图形并按【Enter】键，然后根据命令行提示捕捉桌子的圆心并单击，以指定阵列的中心点。此时，系统将打开图所示的“阵列创建”选项卡，并在绘图区显示阵列的效果。
2. 环形阵列
步骤3 根据绘图需要，在上图所示选项卡的“项目”面板中输入阵列项目数“4”并按【Enter】键，采用默认的填充角度。此时，绘图区将显示环形阵列的最终效果，如图所示。
步骤4 单击“阵列创建”选项卡中的“关闭阵列”按钮，完成环形阵列的创建。
2. 环形阵列
