第 三 章 二维图形编辑命令
第三章 二维图形编辑命令

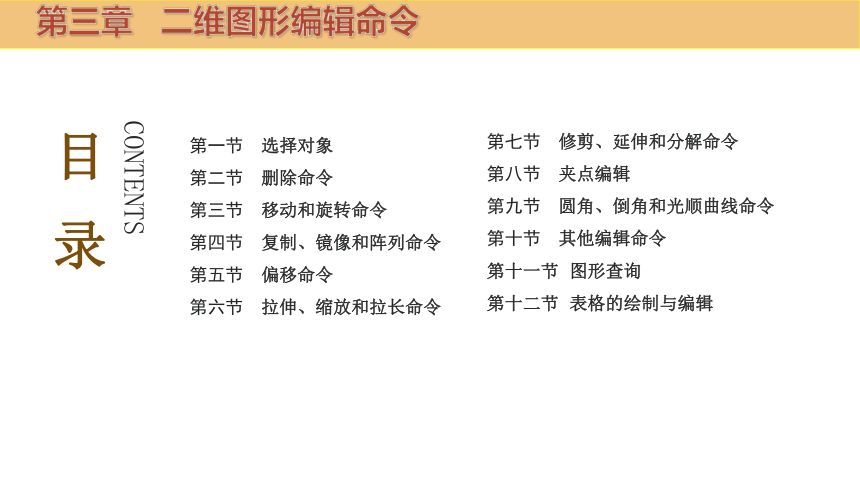

目录
CONTENTS
第一节 选择对象
第二节 删除命令
第三节 移动和旋转命令
第四节 复制、镜像和阵列命令
第五节 偏移命令
第六节 拉伸、缩放和拉长命令
第七节 修剪、延伸和分解命令
第八节 夹点编辑
第九节 圆角、倒角和光顺曲线命令
第十节 其他编辑命令
第十一节 图形查询
第十二节 表格的绘制与编辑
第四节 复制、镜像和阵列命令

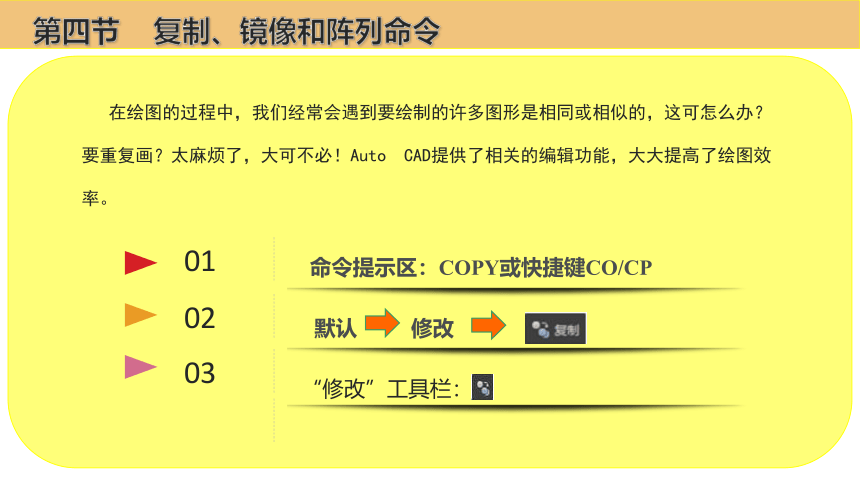

在绘图的过程中，我们经常会遇到要绘制的许多图形是相同或相似的，这可怎么办？要重复画？太麻烦了，大可不必！Auto CAD提供了相关的编辑功能，大大提高了绘图效率。
01
02
03
“修改”工具栏：
默认 修改
命令提示区：COPY或快捷键CO/CP
第四节 复制、镜像和阵列命令

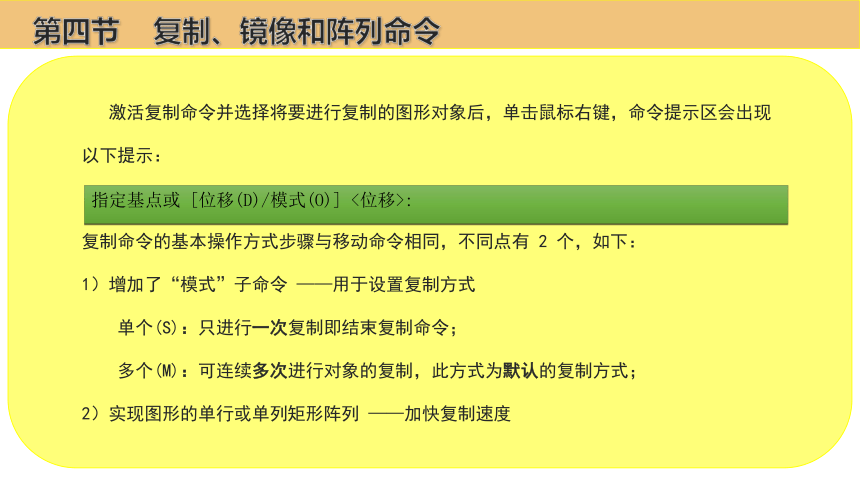

激活复制命令并选择将要进行复制的图形对象后，单击鼠标右键，命令提示区会出现以下提示：
复制命令的基本操作方式步骤与移动命令相同，不同点有 2 个，如下：
1）增加了“模式”子命令 ——用于设置复制方式
单个(S)：只进行一次复制即结束复制命令；
多个(M)：可连续多次进行对象的复制，此方式为默认的复制方式；
2）实现图形的单行或单列矩形阵列 ——加快复制速度
指定基点或 [位移(D)/模式(O)] <位移>:
第四节 复制、镜像和阵列命令

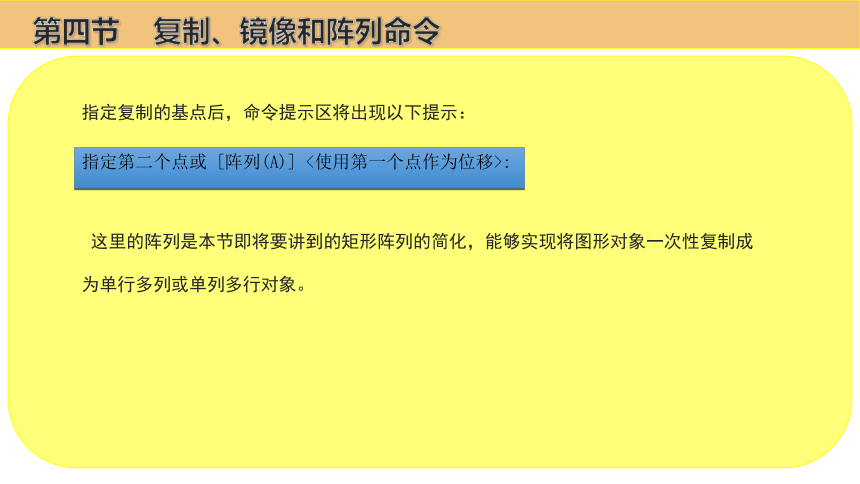

指定复制的基点后，命令提示区将出现以下提示：
这里的阵列是本节即将要讲到的矩形阵列的简化，能够实现将图形对象一次性复制成为单行多列或单列多行对象。
指定第二个点或 [阵列(A)] <使用第一个点作为位移>:
第四节 复制、镜像和阵列命令
镜像命令是以一条线段（即镜像线）为基准线，创建对象的反射副本。实际上，镜像命令的含义来源于生活，当我们照镜子时，会以镜面为对称轴形成轴对称图形，镜像命令的结果就是形成轴对称图形，如图
01
02
03
“修改”工具栏：
默认 修改
命令提示区：MIRROR或快捷键MI
第四节 复制、镜像和阵列命令

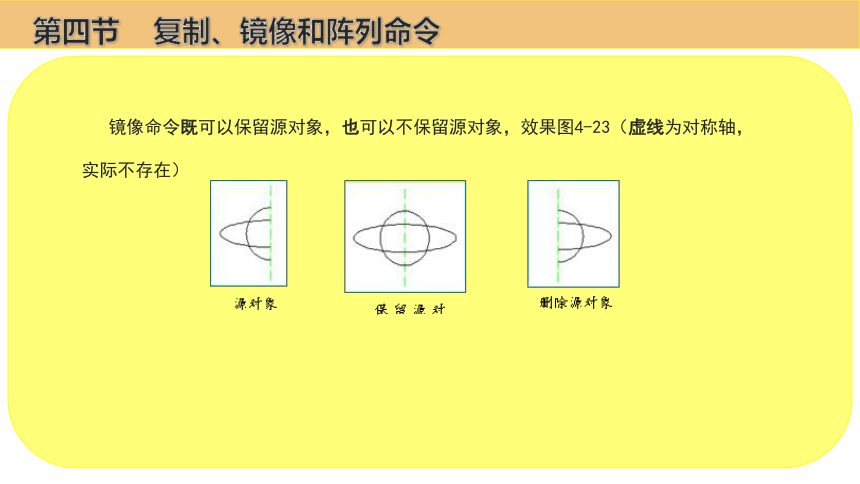

镜像命令既可以保留源对象，也可以不保留源对象，效果图4-23（虚线为对称轴，实际不存在）
第四节 复制、镜像和阵列命令

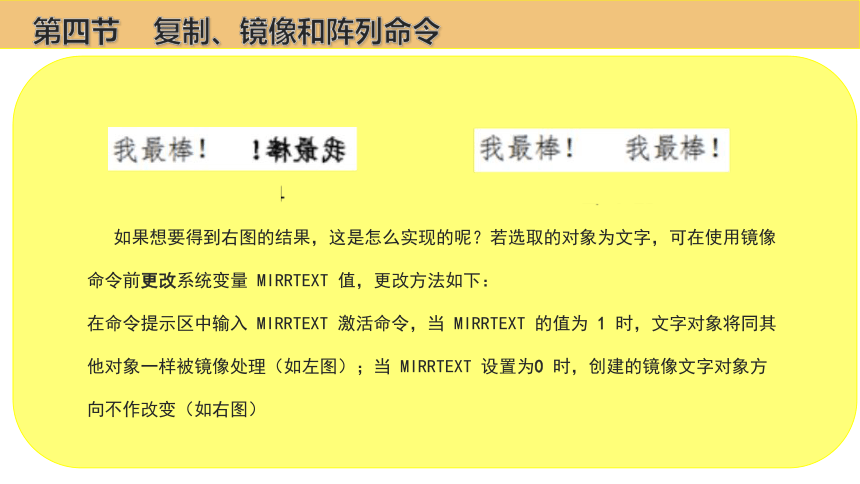

如果想要得到右图的结果，这是怎么实现的呢？若选取的对象为文字，可在使用镜像命令前更改系统变量 MIRRTEXT 值，更改方法如下：
在命令提示区中输入 MIRRTEXT 激活命令，当 MIRRTEXT 的值为 1 时，文字对象将同其他对象一样被镜像处理（如左图）；当 MIRRTEXT 设置为0 时，创建的镜像文字对象方向不作改变（如右图）
第四节 复制、镜像和阵列命令

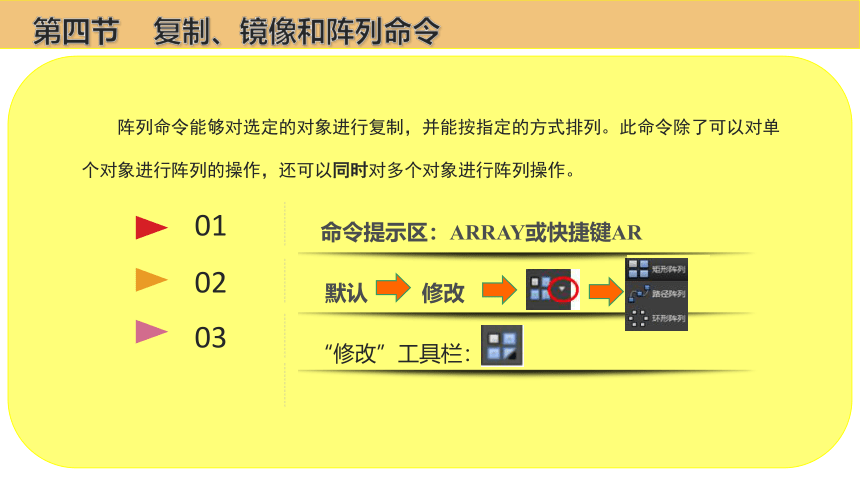

阵列命令能够对选定的对象进行复制，并能按指定的方式排列。此命令除了可以对单个对象进行阵列的操作，还可以同时对多个对象进行阵列操作。
01
02
03
“修改”工具栏：
默认 修改
命令提示区：ARRAY或快捷键AR
第四节 复制、镜像和阵列命令
阵列命令是以命令提示区或“阵列”选项卡的方式呈现的，分为“矩形阵列”、“路径阵列”和“极轴阵列”（极轴阵列又称环形阵列）3 种
第四节 复制、镜像和阵列命令
创建好阵列图形后，如想修改，可采用以下方式：
方式1：鼠标左键单击阵列出来的图形，使其成为选中状态，这时功能区会自动跳出面
板“阵列”，根据情况修改即可；
方式2：命令提示区输入：ARRAYEDIT 或单击 展开面板后，单击图标
， 然后跟随命令提示区进行修改；
以上两种方法的前提条件是：在创建阵列时勾选“关联”子命令，否则阵列出来的图形为单个对象，不能用编辑阵列命令编辑。
编辑左图，效果如右图。
实战1
第四节 复制、镜像和阵列命令
第四节 复制、镜像和阵列命令
编辑左图中的圆，效果如右图。
实战2
第四节 复制、镜像和阵列命令
第四节 复制、镜像和阵列命令
编辑左图，效果如右图。
实战2
第四节 复制、镜像和阵列命令
第四节 复制、镜像和阵列命令
第四节 复制、镜像和阵列命令
方法2——步骤 1：激活命令 并 选择阵列对象
单击 图标激活矩形阵列，然后在绘图区选中图形；
步骤 2：利用功能区面板“创建阵列”,如图4-36所示
设置如下：
1）列数：3 介于：600
2）行数：2 介于：500
步骤 3：设置完成后单击空格键或回车键确认操作；
编辑左图，效果如右图。
实战3
第四节 复制、镜像和阵列命令
第四节 复制、镜像和阵列命令
第四节 复制、镜像和阵列命令
