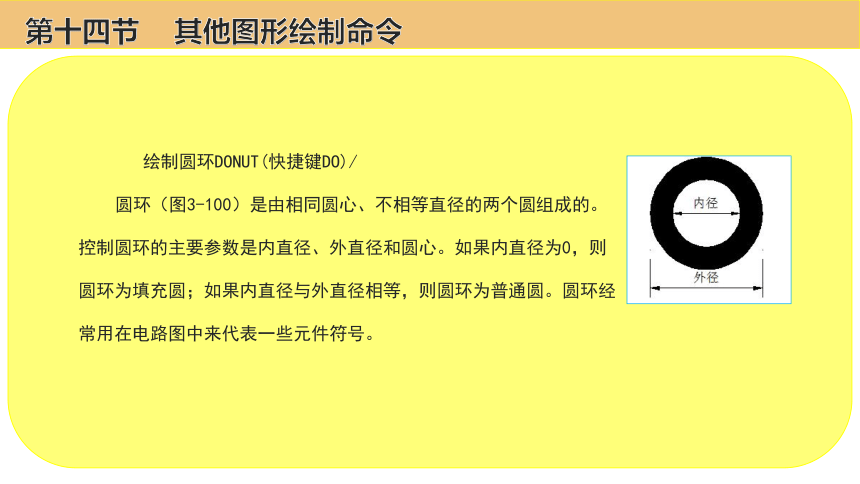

绘制圆环DONUT(快捷键DO)/
圆环（图3-100）是由相同圆心、不相等直径的两个圆组成的。控制圆环的主要参数是内直径、外直径和圆心。如果内直径为0，则圆环为填充圆；如果内直径与外直径相等，则圆环为普通圆。圆环经常用在电路图中来代表一些元件符号。
第十四节 其他图形绘制命令

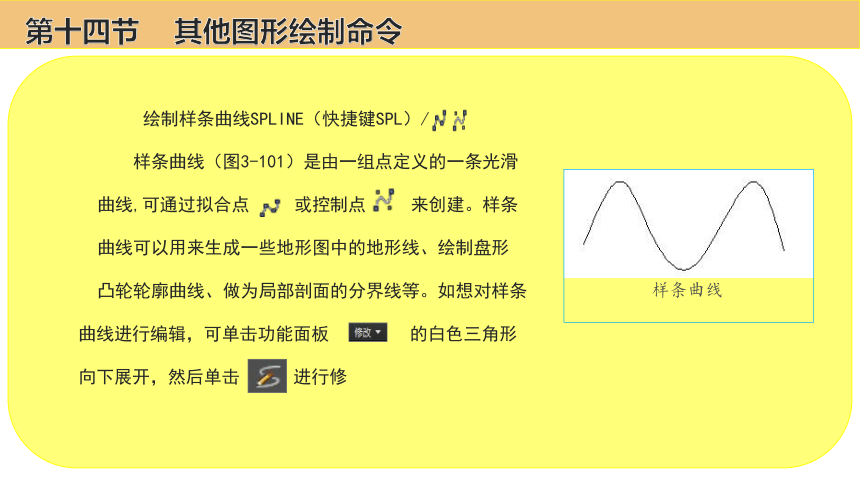

绘制样条曲线SPLINE（快捷键SPL）/
样条曲线（图3-101）是由一组点定义的一条光滑
曲线,可通过拟合点 或控制点 来创建。样条
曲线可以用来生成一些地形图中的地形线、绘制盘形
凸轮轮廓曲线、做为局部剖面的分界线等。如想对样条曲线进行编辑，可单击功能面板 的白色三角形向下展开，然后单击 进行修
第十四节 其他图形绘制命令
样条曲线

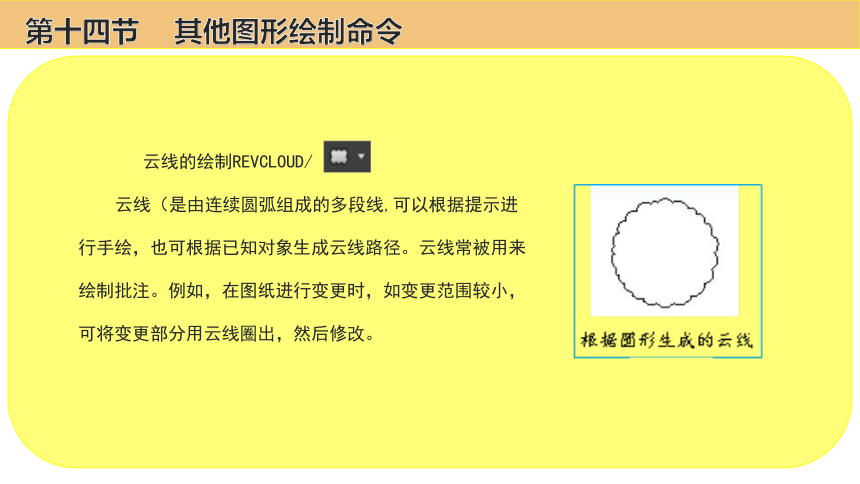

云线的绘制REVCLOUD/
云线（是由连续圆弧组成的多段线,可以根据提示进行手绘，也可根据已知对象生成云线路径。云线常被用来绘制批注。例如，在图纸进行变更时，如变更范围较小，可将变更部分用云线圈出，然后修改。
第十四节 其他图形绘制命令

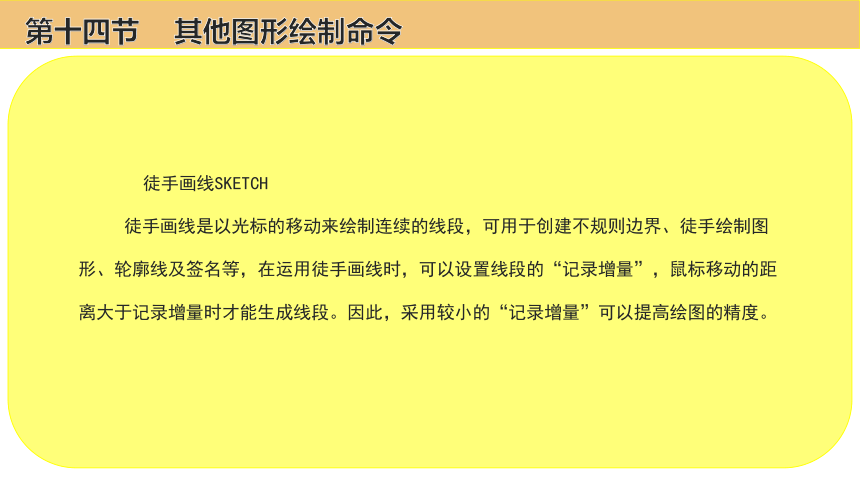

徒手画线SKETCH
徒手画线是以光标的移动来绘制连续的线段，可用于创建不规则边界、徒手绘制图形、轮廓线及签名等，在运用徒手画线时，可以设置线段的“记录增量”，鼠标移动的距离大于记录增量时才能生成线段。因此，采用较小的“记录增量”可以提高绘图的精度。
第十四节 其他图形绘制命令
创建面域REGIN(快捷键REG)/
面域是指内部可以含有孤岛的具有边界的平面，它不但包含了边的信息，还包含边界内的面的信息。面域通常是以线框的形式来显示，在Auto CAD 中，能够把由某些对象围成的封闭区域创建成面域。这些封闭区域可以是圆、椭圆、封闭的二维多段线等，自相交或端点不连接的对象不能转换成面域。
第十四节 其他图形绘制命令
螺旋 HELIX/
螺旋可用来创建螺旋、弹簧和环形楼梯等，绘制完成的螺旋可通过对象特性或夹点进行修改。
第十四节 其他图形绘制命令
二维螺旋
对象的属性包含一般属性和几何属性。对象的一般属性包括对象的颜色、线型、线宽、图层等，几何属性包括对象的尺寸和位置。本节着重讲解对象的一般属性。在Auto CAD中，对每一个对象都会赋予一个初始的属性（既可以是默认的，也可以是我们自己事先设定的），如果想在绘图的过程中快速定位，提高画图速度，一般都需要给对象赋予特定的属性，例如：
第十五节 对象的属性
一般属性的修改
一般属性的修改有多种方法，本节讲解其中的 3 种：
方法 1：利用功能区面板“特性”
在“默认”功能面板中，我们能找到 “特性”,如图其中至上而下依次为颜色、线宽和线型 3 种常用属性。我们只要选中要修改属性的对象，然后单击 选择需要的属性即可。
第十五节 对象的属性
方法 2：使用“特性”选项卡
我们可以通过在命令提示区中输入“ MO ”或 组合键：Ctrl 键 + 数字键 1来调出如图3-106所示的“特性”选项卡，也可以在功能区选项卡“视图”中单击 ：
“特性”选项卡中显示了当前选择集中对象的所有属性和属性值，当选中多个对象，将显示它们共有的属性。我们可以修改单个对象的属性、快速选择集中对象共有的属性，以及多个选择集中对象的共同属性。
修改方法：选中要进行修改的对象，单击要修改属性的具体数值呈可编辑状态，然后手动修改。
第十五节 对象的属性
方法3：使用 快捷特性 选项卡
我们还可以在要修改特性的对象上双击鼠标左键，将弹出一个只针对这个对象的特性选项卡，我称之为快捷特性。右图为双击某圆后弹出的快捷特性选项卡，鼠标左键单击需修改的特性进行修改即可。
第十五节 对象的属性
绘制边长为6000的正方形，并修改线型比例使之成为右图的效果，其中线型采用CENTER。
实战1
第十五节 对象的属性
要点 1：利用直线命令、矩形命令、正多边形命令（其中一个命令即可）绘制出边长
为6000的正方形；
要点 2：选中所绘制的正方形，然后输入“MO”打开“特性”选项卡，修改
这里的比例没有固定的值，要经过多次试设定，最后选择最适合的比例值，
本图选用比例为 30较合适；
第十五节 对象的属性
