第 三 章 二维图形编辑命令
第三章 二维图形编辑命令

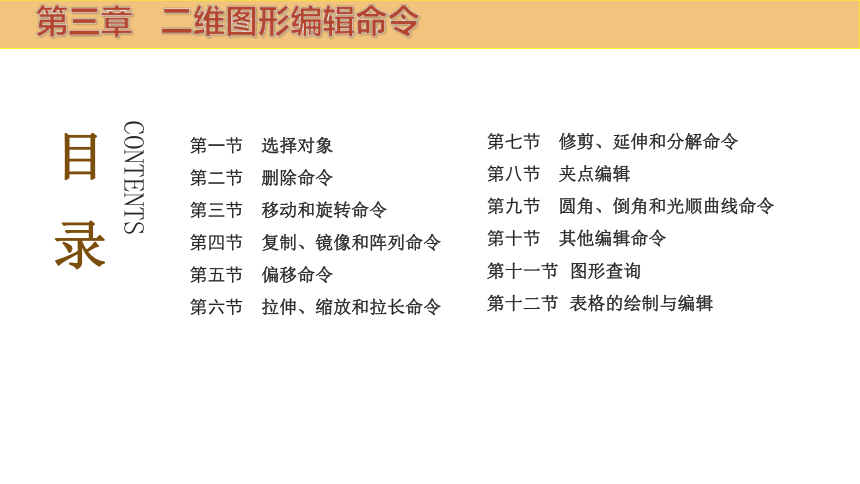

目录
CONTENTS
第一节 选择对象
第二节 删除命令
第三节 移动和旋转命令
第四节 复制、镜像和阵列命令
第五节 偏移命令
第六节 拉伸、缩放和拉长命令
第七节 修剪、延伸和分解命令
第八节 夹点编辑
第九节 圆角、倒角和光顺曲线命令
第十节 其他编辑命令
第十一节 图形查询
第十二节 表格的绘制与编辑
所有的编辑命令在使用前或者使用的过程中都要对图形对象进行选择，Auto CAD中选择对象的方式有很多种，在不同的情况下合理采用不同选择对象的方式，可以大大减少绘图时间，提高效率。

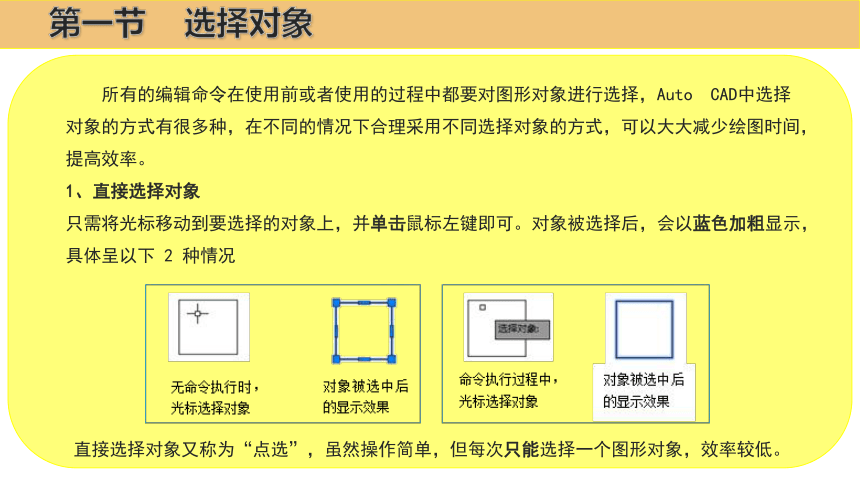

1、直接选择对象
只需将光标移动到要选择的对象上，并单击鼠标左键即可。对象被选择后，会以蓝色加粗显示，具体呈以下 2 种情况
直接选择对象又称为“点选”，虽然操作简单，但每次只能选择一个图形对象，效率较低。
第一节 选择对象

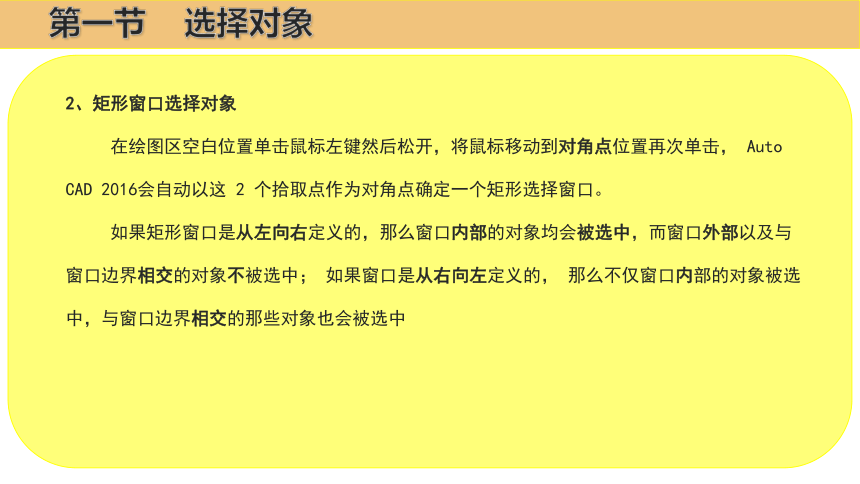

2、矩形窗口选择对象
在绘图区空白位置单击鼠标左键然后松开，将鼠标移动到对角点位置再次单击， Auto CAD 2016会自动以这 2 个拾取点作为对角点确定一个矩形选择窗口。
如果矩形窗口是从左向右定义的，那么窗口内部的对象均会被选中，而窗口外部以及与窗口边界相交的对象不被选中； 如果窗口是从右向左定义的， 那么不仅窗口内部的对象被选中，与窗口边界相交的那些对象也会被选中
第一节 选择对象

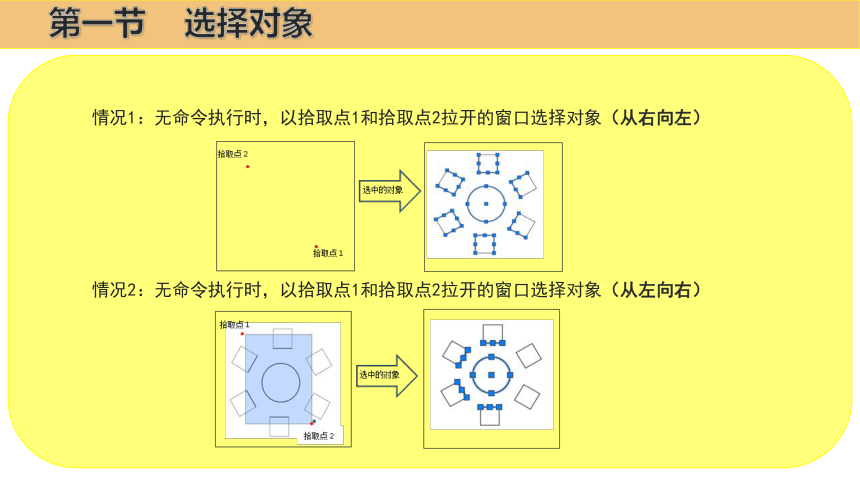

情况1：无命令执行时，以拾取点1和拾取点2拉开的窗口选择对象（从右向左）
情况2：无命令执行时，以拾取点1和拾取点2拉开的窗口选择对象（从左向右）
第一节 选择对象

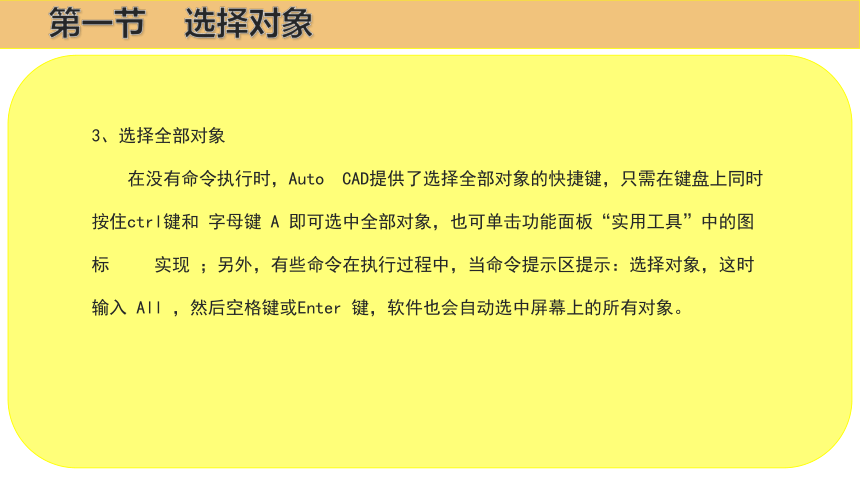

3、选择全部对象
在没有命令执行时，Auto CAD提供了选择全部对象的快捷键，只需在键盘上同时按住ctrl键和 字母键 A 即可选中全部对象，也可单击功能面板“实用工具”中的图标 实现 ；另外，有些命令在执行过程中，当命令提示区提示：选择对象，这时输入 All ，然后空格键或Enter 键，软件也会自动选中屏幕上的所有对象。
第一节 选择对象
4、快速选择对象
第一节 选择对象
如采用上述“快速选择”选项卡中的设置，单击确定后效果如图
第一节 选择对象
5、命令提示区输入？
在执行某些命令的时候，命令提示区会提示“选择对象”，此时如果输入 ？，命令提示区将出现以下提示信息：
第一节 选择对象
需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M)/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象(SU)/对象(O)
采用 4 种方法选取图中所有的圆形，然后想一想：哪种方法最快呢？
实战1
第一节 选择对象
方法 1：直接选择对象
将鼠标移动到圆上依次单击左键选中，选取对象较多时不实用；
方法 2：从左向右窗口选择
第一节 选择对象
方法 3：从右向左窗口选择
第一节 选择对象
选择后发现多选择了 2条构造线，这时按住shift键同时点选这 2 条构造线，取消对它们的选择；
方法 4：利用“快速选择“选项卡
命令提示区输入 QSELECT，打开“快速选择”选项卡进行设置，需修改如图
综上所述，每种选择方式都有自己的优劣势，不同情况适宜的方法也是不同的。对于本案例而言，虽然 4 种方法都能选中对象，但采用方法 2 是最快、最方便的。
第一节 选择对象
