本章导读

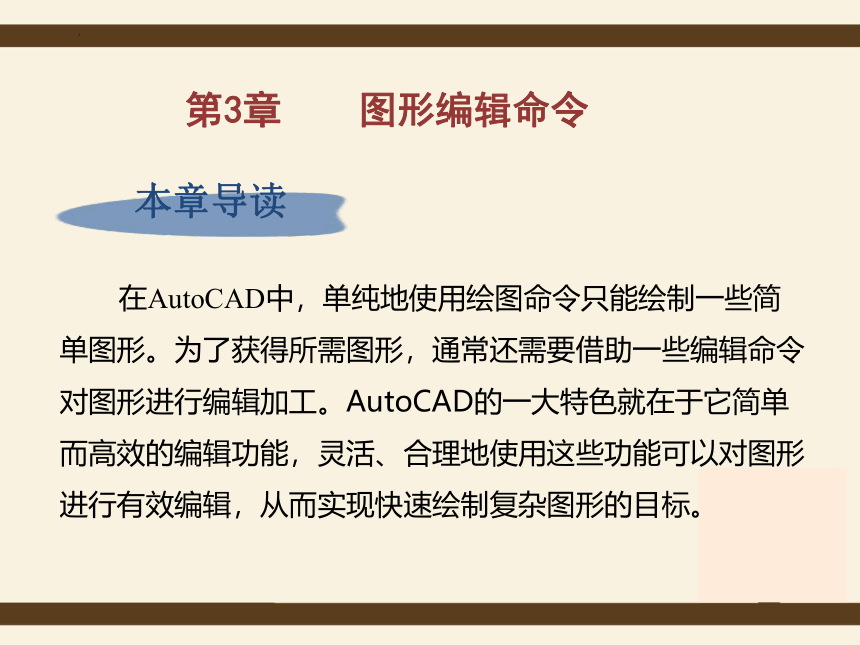

在AutoCAD中，单纯地使用绘图命令只能绘制一些简单图形。为了获得所需图形，通常还需要借助一些编辑命令对图形进行编辑加工。AutoCAD的一大特色就在于它简单而高效的编辑功能，灵活、合理地使用这些功能可以对图形进行有效编辑，从而实现快速绘制复杂图形的目标。
第3章 图形编辑命令
学习目标

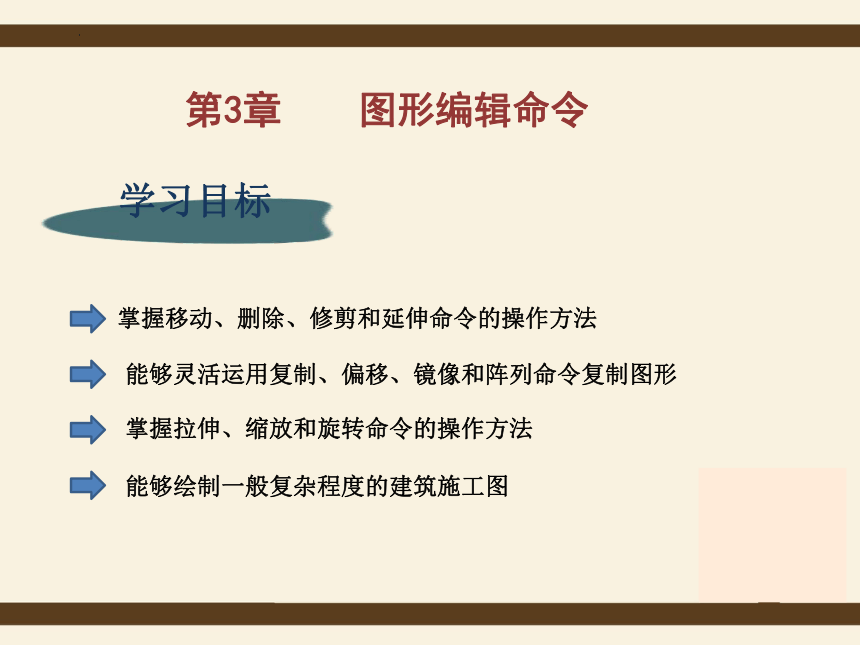

掌握移动、删除、修剪和延伸命令的操作方法
能够灵活运用复制、偏移、镜像和阵列命令复制图形
掌握拉伸、缩放和旋转命令的操作方法
能够绘制一般复杂程度的建筑施工图
第3章 图形编辑命令
第3章 图形编辑命令
要编辑图形对象，首先必须掌握图形对象的选择方法。在AutoCAD中，通常有三种选择图形对象的方法。

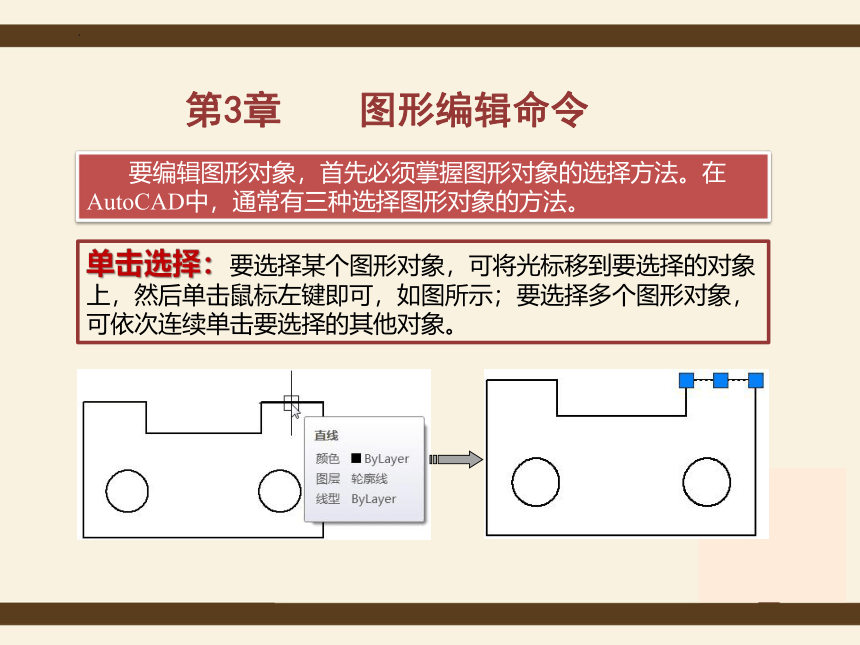

单击选择：要选择某个图形对象，可将光标移到要选择的对象上，然后单击鼠标左键即可，如图所示；要选择多个图形对象，可依次连续单击要选择的其他对象。
第3章 图形编辑命令

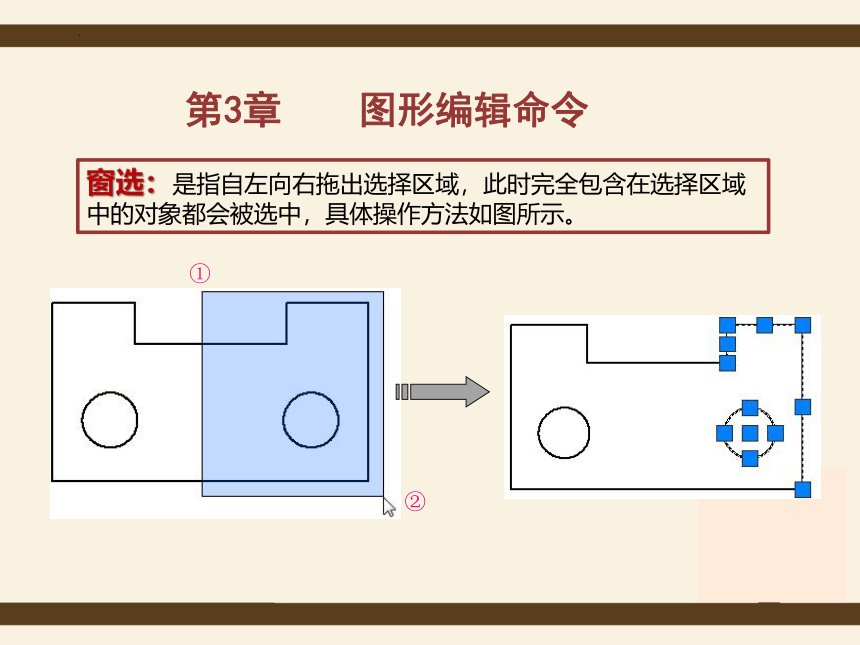

窗选：是指自左向右拖出选择区域，此时完全包含在选择区域中的对象都会被选中，具体操作方法如图所示。
①
②
第3章 图形编辑命令

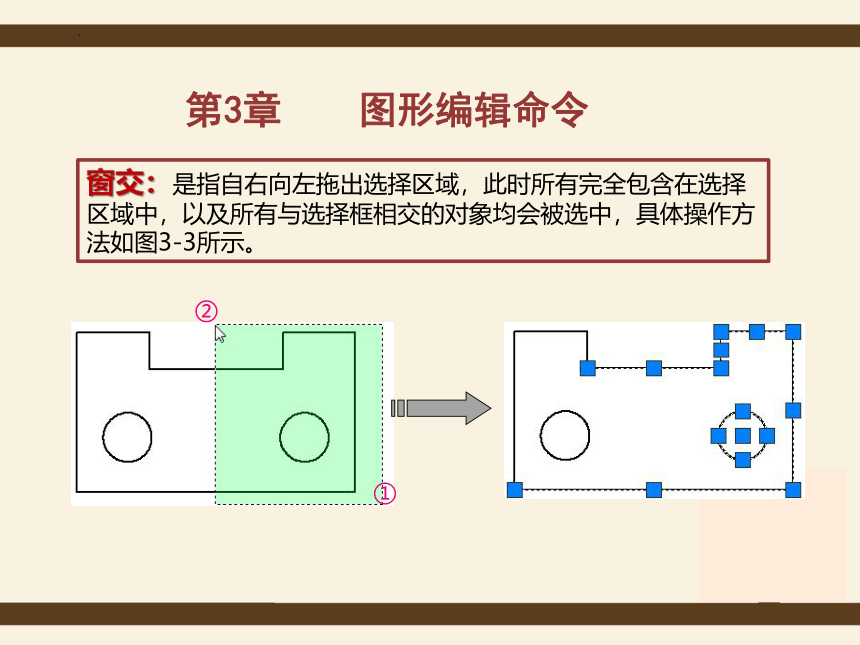

窗交：是指自右向左拖出选择区域，此时所有完全包含在选择区域中，以及所有与选择框相交的对象均会被选中，具体操作方法如图3-3所示。
①
②
第3章 图形编辑命令
提示
在AutoCAD中，所有被选中的对象将形成一个选择集。要从该选择集中取消某个对象，可在按住【Shift】键的同时单击需要取消的对象。要取消所选择的全部对象，可直接按【Esc】键。

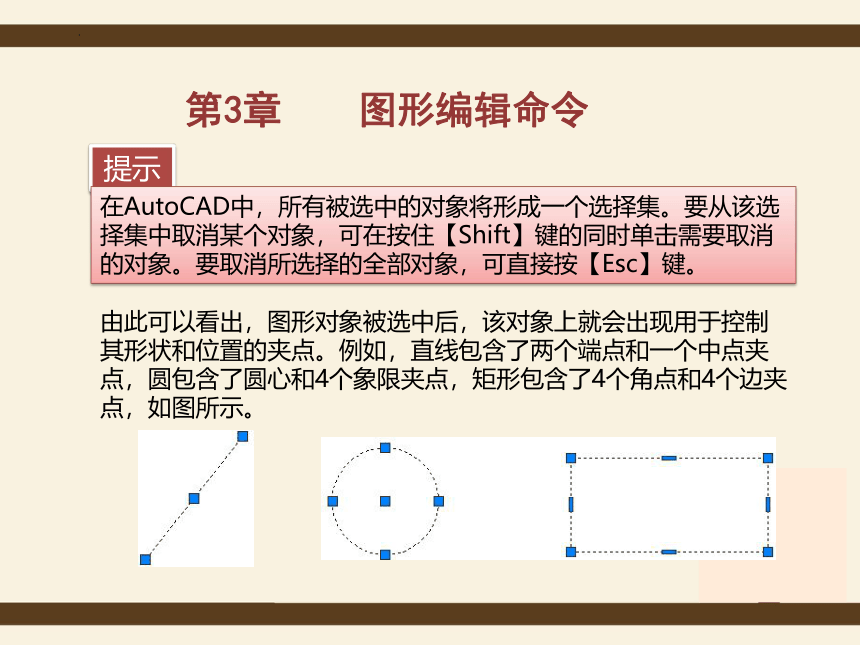

由此可以看出，图形对象被选中后，该对象上就会出现用于控制其形状和位置的夹点。例如，直线包含了两个端点和一个中点夹点，圆包含了圆心和4个象限夹点，矩形包含了4个角点和4个边夹点，如图所示。
第3章 图形编辑命令

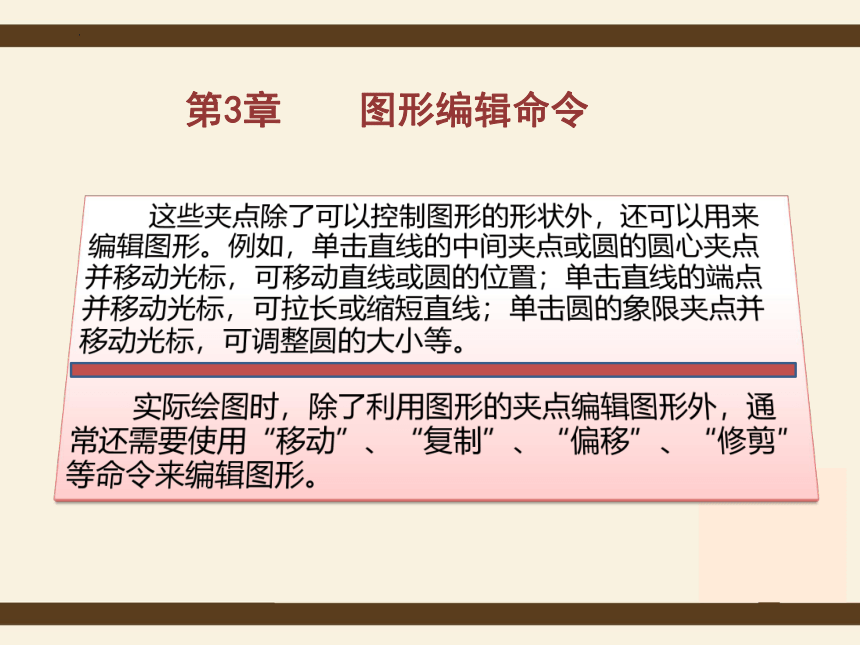

这些夹点除了可以控制图形的形状外，还可以用来编辑图形。例如，单击直线的中间夹点或圆的圆心夹点并移动光标，可移动直线或圆的位置；单击直线的端点并移动光标，可拉长或缩短直线；单击圆的象限夹点并移动光标，可调整圆的大小等。
实际绘图时，除了利用图形的夹点编辑图形外，通常还需要使用“移动”、“复制”、“偏移”、“修剪”等命令来编辑图形。
第3章 图形编辑命令

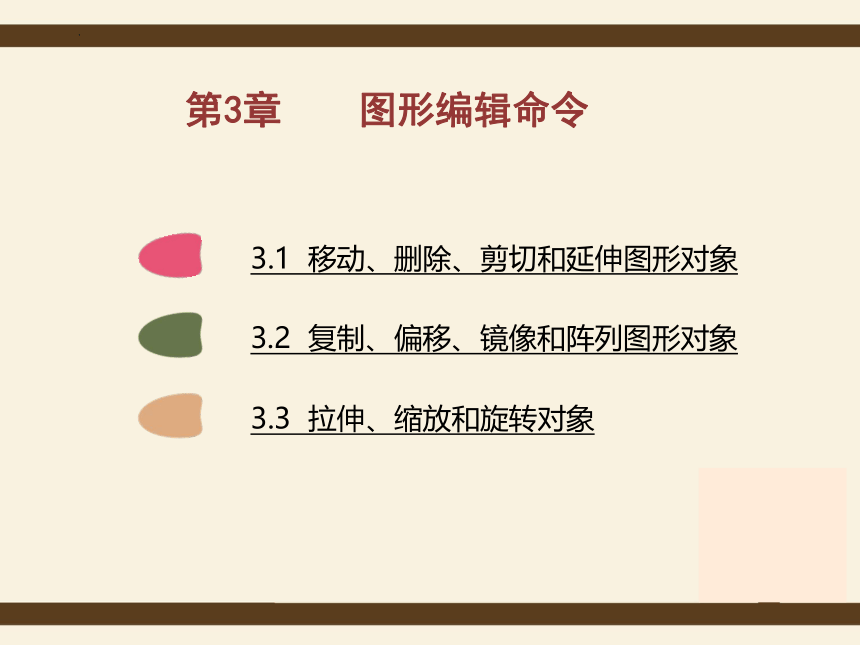

3.1 移动、删除、剪切和延伸图形对象
3.2 复制、偏移、镜像和阵列图形对象
3.3 拉伸、缩放和旋转对象

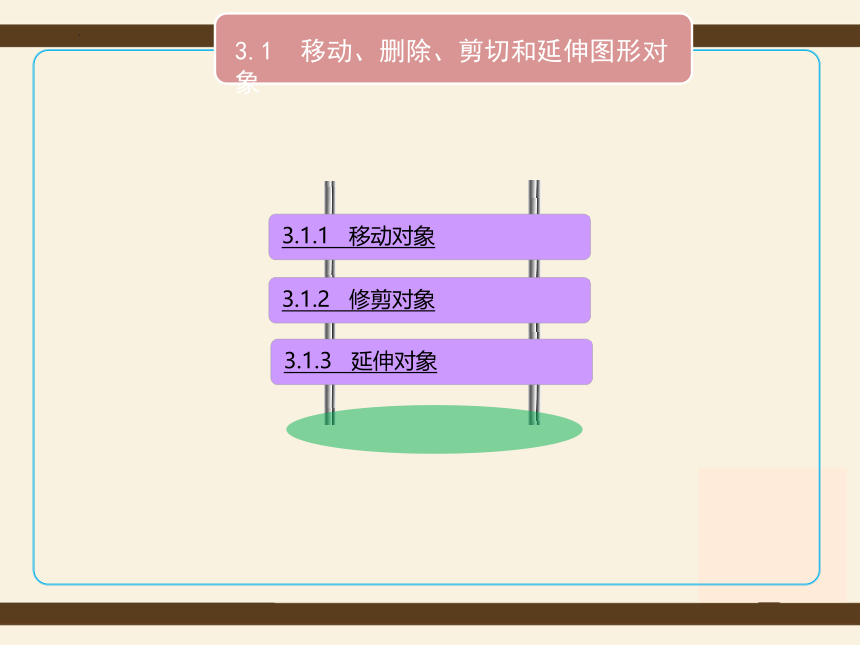

3.1 移动、删除、剪切和延伸图形对象
3.1.1 移动对象
3.1.2 修剪对象
3.1.3 延伸对象
3.1.1 移动对象
利用“移动”（“move”）命令可以将所选对象从一个位置移动到另一个位置。下面，我们通过将图3-4所示的图形向左平移10个图形单位，来讲解“移动”命令的具体操作方法。
步骤1 打开本书配套素材中“ch03”>“移动对象.dwg”文件，如图所示。
3.1.1 移动对象
步骤2 在命令行中输入“m”并按【Enter】键，或在“默认”选项卡的“修改”面板中单击“移动”按钮 ，以执行“move”命令，如图所示。
3.1.1 移动对象
步骤3 采用窗交方式选取矩形内的所有图形并按【Enter】键，以指定移动对象（也可先选中要移动的对象，然后再执行“move”命令），如图所示。
步骤4 在命令行“指定基点或[位移（D）]<位移>：”的提示下，在绘图区的任意位置单击，以指定移动的基点，然后向左移动光标，待出现水平极轴追踪线时输入“10”并按【Enter】键，以指定移动的方向和距离，结果如图所示。
①
②
3.1.1 移动对象
提示
在移动图形对象时，除了可以使用上述方法指定要移动的方向和距离外，还可以利用对象捕捉来指定移动的基点和第二点。
3.1.2 删除对象
选中要删除的图形对象后，在“默认”选项卡的“修改”面板中单击“删除”按钮 ，或直接按【Delete】键，即可删除选中的所有图形对象。
提示
AutoCAD的十字光标由两条垂直线和一个小方框组成。其中，小方框称为拾取框，用于选择或拾取对象，而两条垂直线称为十字线，用于指示鼠标当前的位置。
为了能够方便地选中图形对象，读者可在命令行中单击鼠标右键，在弹出的快捷菜单中选择“选项”菜单项，接着在打开的“选项”对话框中选择“选择集”选项卡，将“拾取框大小”设置区中的滑块向右拖动到合适位置，即可调整拾取框的大小。
3.1.3 修剪对象
“修剪”（“trim”）命令用于修剪图形，该命令要求用户先指定修剪边界，然后再选择希望修剪掉的对象。要修剪图形中的多余图线，可在“默认”选项卡的“修改”面板中单击“修剪”按钮 ，或直接在命令行中输入“tr”并按【Enter】键。
【例1】
要将图1中的五角形修剪为图2中的五角星，其操作步骤如下。
A
B
C
E
D
图1
图2
3.1.3 修剪对象
步骤1 打开图1所示的图形，然后在“默认”选项卡的“修改”
面板中单击“修剪”按钮 。
步骤2 接按【Enter】键将所有图形对象作为修剪边界，或采用窗交方式选取图1中的所有图线并按【Enter】键。
步骤3 依次在要修剪掉的直线A、B、C、D、E上单击，以指定修剪对象，最后按【Enter】键结束命令。
3.1.3 修剪对象
使用“修剪”命令修剪图形时，需要注意以下几点：
即使对象被作为修剪边界，也可以被修剪。例如，当图1所示的水平直线和圆作为修剪边界时可以相互修剪，结果如图2所示。
修剪边界
图1
图2
3.1.3 修剪对象
当修剪边界太短而没有与被修剪对象相交时，利用“修剪”命令也可以修剪图形，如图所示。在指定修剪边界后，根据命令行提示先选择“边”选项，接着若选择“延伸”选项，系统会自动虚拟延伸修剪边界，并修剪图形；若选择“不延伸”选项，则无法修剪图形，除非两者真正相交。
修剪边界
被修剪对象
3.1.4 延伸对象
使用“延伸”（“extend”）命令可以将直线、圆弧、椭圆弧和非闭合多段线等对象延长到指定边界。要延伸对象，可在“默认”选项卡的“修改”面板中单击“修剪”按钮后的三角符号，然后在弹出的按钮列表中选择“延伸”命令，或直接在命令行中输入“ex”并按【Enter】键。
栏选/窗交：使用栏选或窗交方式选择对象时，可以快速地一次延伸多个对象。
在指定延伸边界后，命令行中出现的部分选项的功能如下：
投影：指定延伸对象时使用的投影方法，包括无投影、将其他平面上的对象延伸到与当前坐标系的XY平面上的对象相交，以及沿当前视图的观察方向延伸对象。
3.1.4 延伸对象
边：可将对象延伸到隐含边界。当边界对象太短，延伸对象后不能与其直接相交时，选择该选项可将所选对象隐含延长，从而使该对象与边界对象相交。
【例1】
要延伸图所示的直线AB和CD使其与圆相交，具体操作过程如下。
A
B
C
D
3.1.4 延伸对象
步骤1 打开图所示的图形，在“默认”选项卡的“修改”面板中单击“修剪”按钮 后的三角符号，在弹出的按钮列表中选择“延伸”命令。
步骤2 单击图1所示的圆，按【Enter】键以指定延伸边界。
步骤3 在要延伸的对象上单击，或采用窗交方式选择要延伸对象的一侧，如图1所示，最后按【Enter】键结束命令，结果如图2所示。
图1
图2
3.1.4 延伸对象
