“绘图”工具栏：
功能区：默认
命令提示区：PLINE或快捷键PL

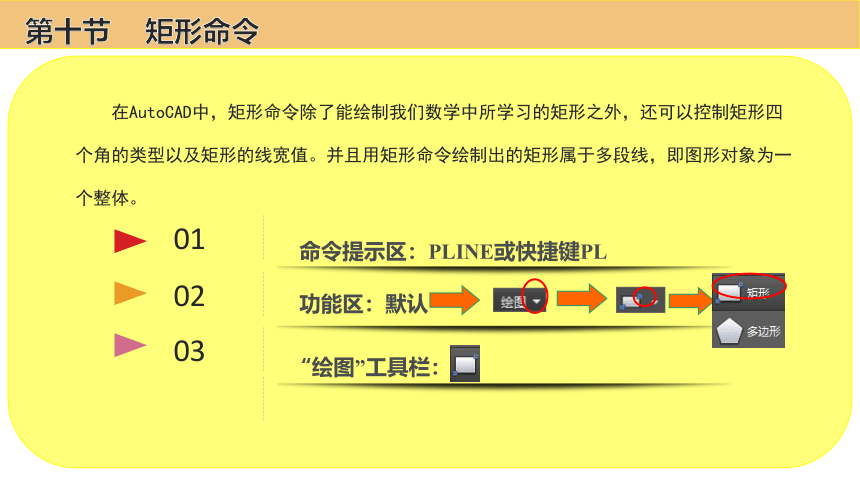

在AutoCAD中，矩形命令除了能绘制我们数学中所学习的矩形之外，还可以控制矩形四个角的类型以及矩形的线宽值。并且用矩形命令绘制出的矩形属于多段线，即图形对象为一个整体。
第十节 矩形命令
第十节 矩形命令

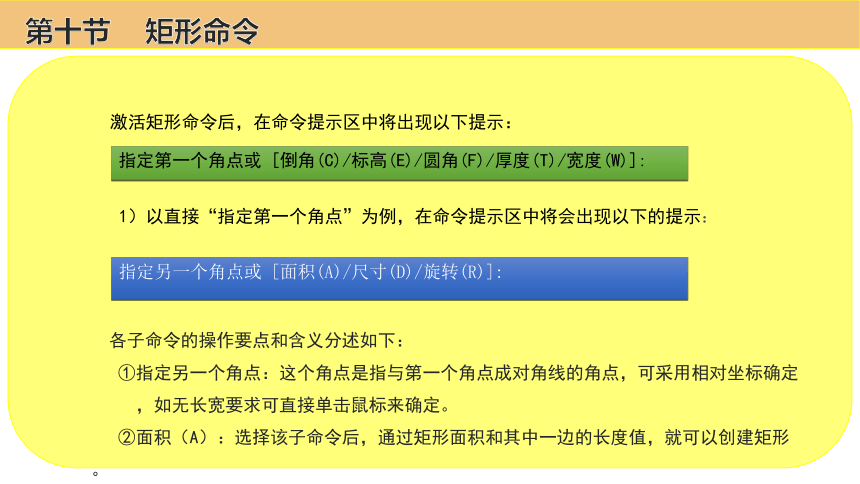

激活矩形命令后，在命令提示区中将出现以下提示：
1）以直接“指定第一个角点”为例，在命令提示区中将会出现以下的提示：
各子命令的操作要点和含义分述如下：
①指定另一个角点：这个角点是指与第一个角点成对角线的角点，可采用相对坐标确定
，如无长宽要求可直接单击鼠标来确定。
②面积（A）：选择该子命令后，通过矩形面积和其中一边的长度值，就可以创建矩形。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
第十节 矩形命令
③尺寸（D）：通过输入矩形的长度和宽度方式创建矩形，较常用。
④旋转（R）：通过输入旋转角度来对矩形进行整体旋转
旋转子命令效果
第十节 矩形命令

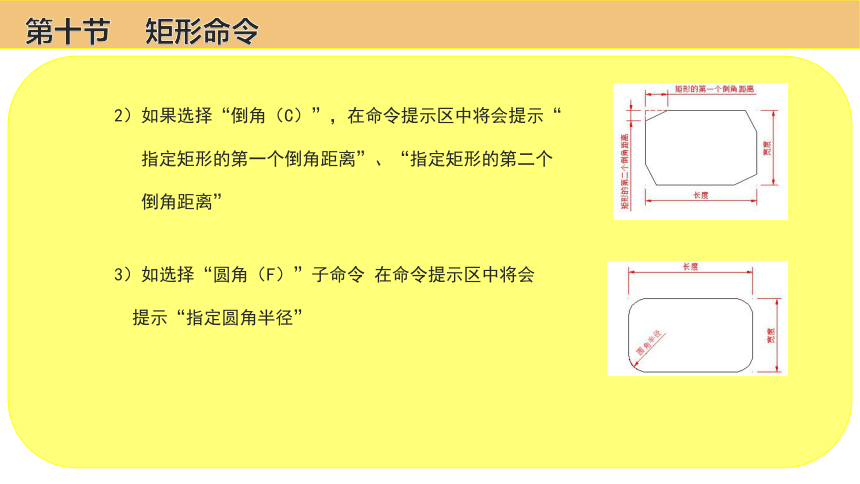

2）如果选择“倒角（C）”，在命令提示区中将会提示“
指定矩形的第一个倒角距离”、“指定矩形的第二个
倒角距离”
3）如选择“圆角（F）”子命令 在命令提示区中将会
提示“指定圆角半径”
请用矩形命令绘制右图所示的矩形。
实战1
第十节 矩形命令
第十节 矩形命令
命令: REC
RECTANG 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:任意指定一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:r
指定旋转角度或 [拾取点(P)]<0>:30
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:d
指定矩形的长度 <10.0000>:600
指定矩形的宽度 <10.0000>:800
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:移动鼠标，单击左键固定矩形位置
请用矩形命令绘制右图所示的矩形。
实战2
第十节 矩形命令
第十节 矩形命令
命令: rec
RECTANG 当前矩形模式: 旋转=30
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: c
指定矩形的第一个倒角距离 <0.0000>: 200
指定矩形的第二个倒角距离 <200.0000>: 100
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:任意单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:r
第十节 矩形命令
指定旋转角度或 [拾取点(P)] <30>: 0
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:d
指定矩形的长度 <600.0000>: 1000
指定矩形的宽度 <800.0000>: 700
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:移动鼠标，单击左键固定矩形位置
请用矩形命令绘制右图所示的矩形。
实战3
第十节 矩形命令
命令: REC
RECTANG当前矩形模式:倒角= 200.0000x 100.0000
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f
指定矩形的圆角半径<0.0000>:100
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:任意单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:d
指定矩形的长度<1000.0000>: 1000
指定矩形的宽度<700.0000>: 700
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:移动鼠标，单击左键固定矩形位置
第十节 矩形命令
