01
02
03
“绘图”工具栏：
功能区：默认
命令提示区：POLYGON或快捷键POL

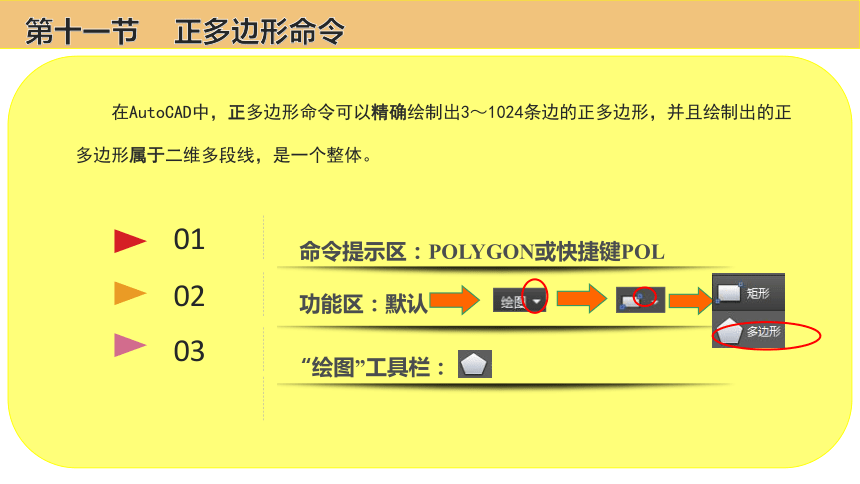

在AutoCAD中，正多边形命令可以精确绘制出3～1024条边的正多边形，并且绘制出的正多边形属于二维多段线，是一个整体。
第十一节 正多边形命令
激活正多边形命令后，在命令提示区中将出现以下提示：
第十一节 正多边形命令
POLYGON 输入侧面数 <4>:
侧面数即正多边形的边数，我们若在此处指定正多边形的边数，命令提示区会出现以下提示：
指定正多边形的中心点或 [边(E)]:
第十一节 正多边形命令

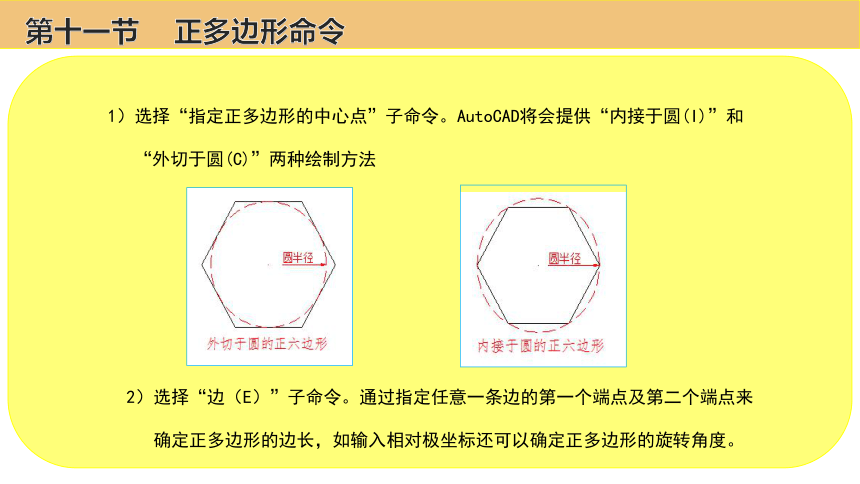

1）选择“指定正多边形的中心点”子命令。AutoCAD将会提供“内接于圆(I)”和
“外切于圆(C)”两种绘制方法
2）选择“边（E）”子命令。通过指定任意一条边的第一个端点及第二个端点来
确定正多边形的边长，如输入相对极坐标还可以确定正多边形的旋转角度。
利用正多边形和圆弧命令绘制如图所示图形。
实战1
第十一节 正多边形命令

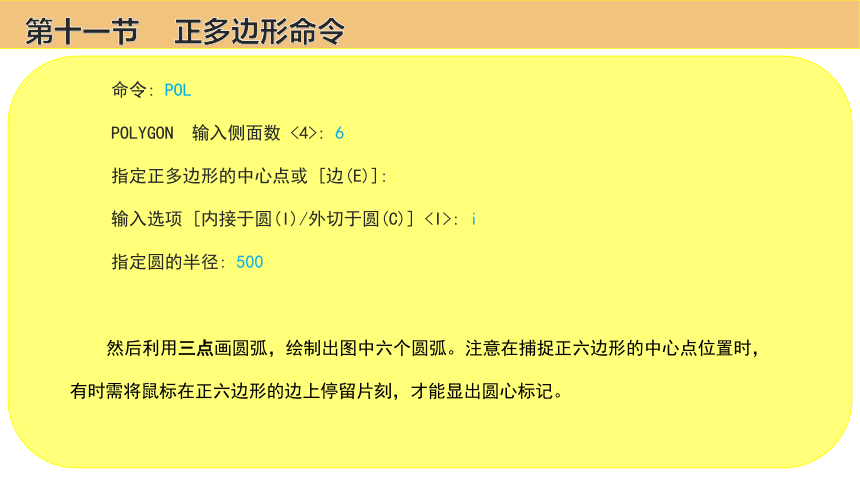

命令: POL
POLYGON 输入侧面数 <4>: 6
指定正多边形的中心点或 [边(E)]:
输入选项 [内接于圆(I)/外切于圆(C)] : i
指定圆的半径: 500
第十一节 正多边形命令
然后利用三点画圆弧，绘制出图中六个圆弧。注意在捕捉正六边形的中心点位置时，有时需将鼠标在正六边形的边上停留片刻，才能显出圆心标记。

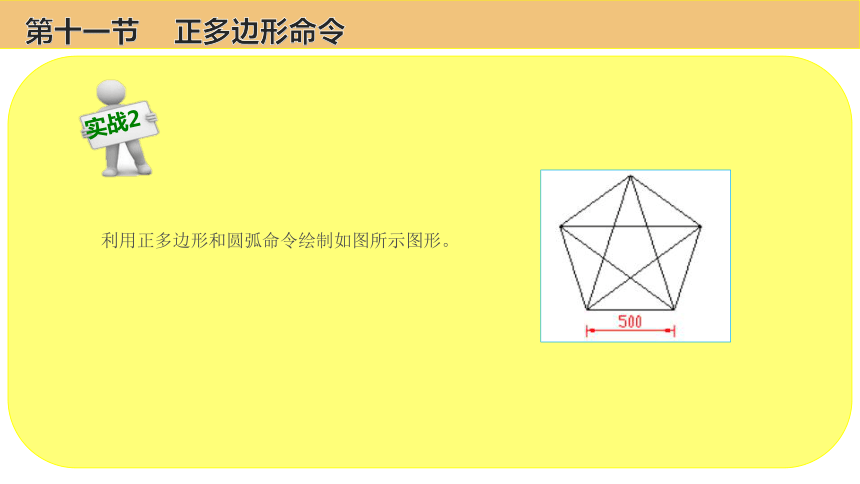

利用正多边形和圆弧命令绘制如图所示图形。
实战2
第十一节 正多边形命令

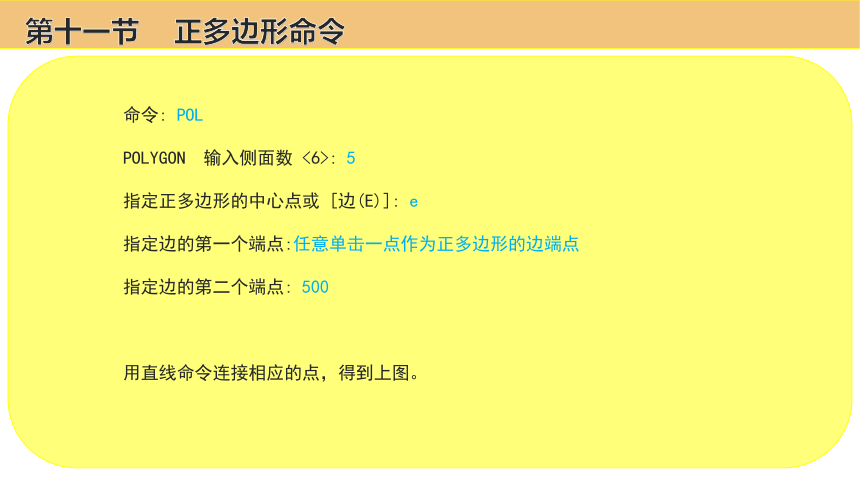

命令: POL
POLYGON 输入侧面数 <6>: 5
指定正多边形的中心点或 [边(E)]: e
指定边的第一个端点:任意单击一点作为正多边形的边端点
指定边的第二个端点: 500
用直线命令连接相应的点，得到上图。
第十一节 正多边形命令
01
02
03
“绘图”工具栏：
功能区：默认
命令提示区：HATCH/BHATCH或快捷键H

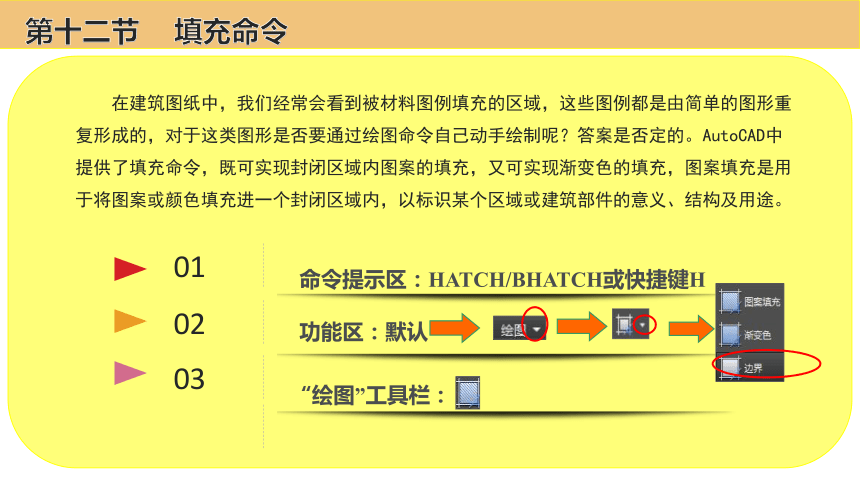

在建筑图纸中，我们经常会看到被材料图例填充的区域，这些图例都是由简单的图形重复形成的，对于这类图形是否要通过绘图命令自己动手绘制呢？答案是否定的。AutoCAD中提供了填充命令，既可实现封闭区域内图案的填充，又可实现渐变色的填充，图案填充是用于将图案或颜色填充进一个封闭区域内，以标识某个区域或建筑部件的意义、结构及用途。
第十二节 填充命令
第十二节 填充命令

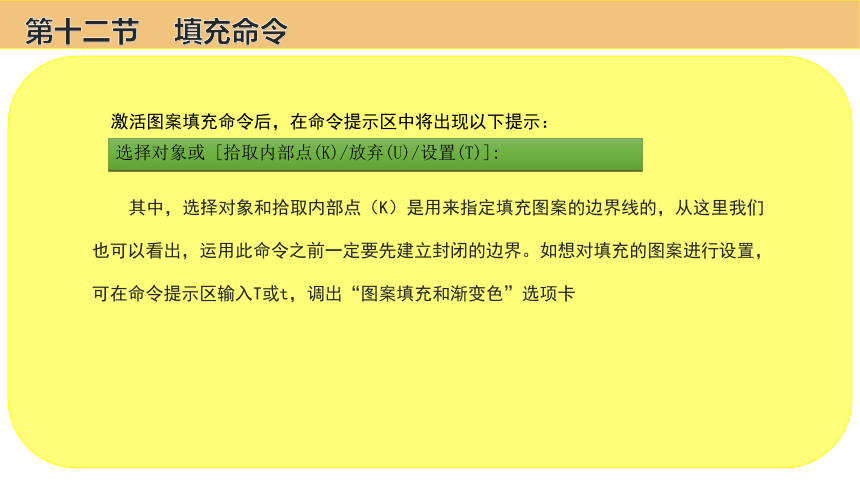

激活图案填充命令后，在命令提示区中将出现以下提示：
其中，选择对象和拾取内部点（K）是用来指定填充图案的边界线的，从这里我们也可以看出，运用此命令之前一定要先建立封闭的边界。如想对填充的图案进行设置，可在命令提示区输入T或t，调出“图案填充和渐变色”选项卡
选择对象或 [拾取内部点(K)/放弃(U)/设置(T)]:
第十二节 填充命令
图3-52

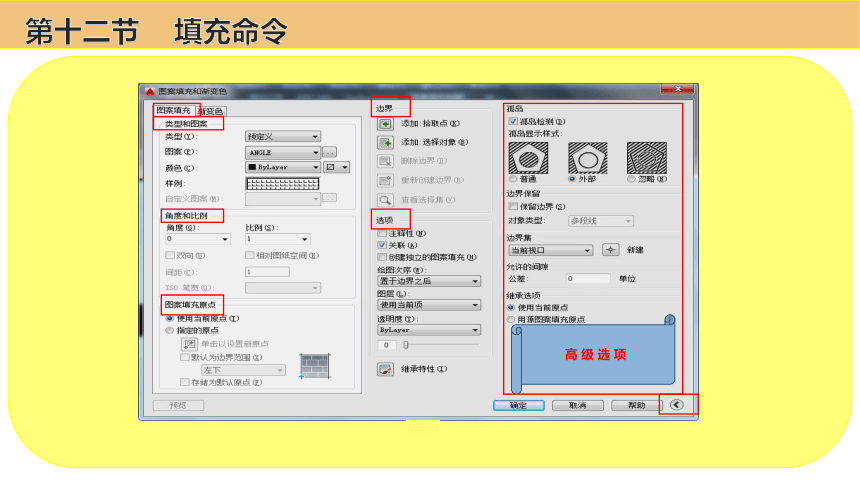

高 级 选 项
第十二节 填充命令
第十二节 填充命令
第十二节 填充命令
（4）图案填充原点 图案填充原点用于控制图案填充生成的起点位置。
1）使用当前原点（I）：以当前原点（0，0）为图案填充的起点；
2）指定的原点：通过单击图标 在绘图区指定一点，使其成为新的图案填充原点。
①默认为边界范围（X）：如勾选此选项，则可通过下拉菜单选择 5种边界范围：左下、右下、
右上、左上、中间。
②存储为默认原点（F）：把当前设置保存成默认的原点。
第十二节 填充命令
（5）边界
1）拾取点（K）：在待填充区域内点取一点，系统将对包含该点的封闭区域进行填充.
2）选择对象（B）：单击要填充的图形对象，常用在多个或多重嵌套的图形。
3）删除边界（D）：将多余的对象排除在边界集外，使其 不 参与边界计算。
4）重新创建边界(R)：以填充图案自身补全其边界，此方法用于不小心将图形边界删除后的边界恢复。
5）查看选择集(V)：点击此按钮后，可在绘图区域以蓝色亮显显示当前定义的边界集合。
第十二节 填充命令
（6）选项
1）注释性：专门为简化文字、标注、符号块、填充（填充的密度应有一定间距）等与出图比例相关对象的处理而设置的功能。这是因为当以不同的比例输出图形时，整个图形按比例缩小或放大，当然也包括文字、标注、符号块、填充等，但是它们经过缩小或放大后，就不能满足绘图标准的要求，我们可以先根据绘图标准进行设置，然后把注释比例设置成绘图比例，在经过出图缩放之后就可以得到我们需要的效果了。注释性比例设置：先勾选注释性，然后单击中 的向下三角形，选择需要的注释比例；
第十二节 填充命令
2）关联：即边界和填充图案的关联性。如勾选“关联”，则有边界的图案填充是关联
的，即对边界对象的更改将自动应用于图案填充；如取消勾选，则取消了边界和填
充的关联性。
3）创建独立的图案填充：用来控制同时对多个对象进行填充后，填充出来的图案是否
为一个整体，如勾选则都是独立的
第十二节 填充命令
（7）其他高级选项 本选项卡包括：孤岛、边界保留、边界集、继承选项等内容，其中的孤岛含义如下：
在图案填充时有时会遇到封闭区域内还存在着封闭区域，这种内部的封闭区域称为孤岛。在存在孤岛的情况下填充图案，有普通、外部和忽略三种显示样式
第十二节 填充命令
另外，激活图案填充命令后，除在命令提示区有相应的提示之外，还会在功能区自动添加一个名为“图案填充创建”面板
此面板的功能按钮和“图案填充和渐变色”选项卡类似，也可用于已填充图案的修改，不赘述。除了可以利用上述面板进行修改之外，还可以利用 HATCHEDIT 命令调出“图案填充编辑”选项卡进行操作，此命令按钮为 ，位于“修改”功能面板。
01
02
03
“绘图”工具栏：
功能区：默认
命令提示区：GRADIENT
渐变色填充是以色彩作为填充对象，丰富了图形的表现力。AutoCAD同时支持单色渐变填充和双色渐变填充，渐变图案包括直线形渐变、 圆柱形渐变、曲线渐变、球形渐变、半球形渐变及对应的反转形态渐变。
第十二节 填充命令
第十二节 填充命令
绘制半径为400的圆，然后利用图案填充中的图案样例CROSS进行填充，效果如图
实战1
第十二节 填充命令
第十二节 填充命令
第十二节 填充命令
图3-64
第十二节 填充命令
第十二节 填充命令
第十二节 填充命令
图3-69
第十二节 填充命令
绘制半径为400的圆，然后利用图案填充中的图案样例AR-B816进行填充
实战2
第十二节 填充命令
按照实战1 的步骤和方法进行填充，得到预览效果如图3-71所示。
对比此效果图与所要求的图形，图形比例适当，
只是图案相差 了一定的角度，可将角度修改为45°，
如图3-72所示。
第十二节 填充命令
图3-71
图3-72
绘制边长为500的正方形，然后利用图案填充中
的图案样例JIS_LC_20和AR-CONC进行填充，效果如图
按照一般的填充步骤，无论是采用JIS_LC_20 还是 AR-CONC进行填充，只能得到单一的填充效果，实践证明可以在同一填充区域多次覆盖填充，效果为几种图案重叠在一起。
实战3
第十二节 填充命令
绘制边长为500的正方形，然后进行渐变色的填充，效果如图
实战4
第十二节 填充命令
第十二节 填充命令
第十二节 填充命令
利用矩形命令和区域填充命令绘制右图
实战1
第十二节 填充命令
第十二节 填充命令
快捷键 SO 激活区域填充命令后，按图中的顺序依次拾取4个点，即可完成绘制。
利用矩形命令和区域填充命令绘制右图
实战2
第十二节 填充命令
第十二节 填充命令
快捷键 SO 激活区域填充命令后，按图中的顺序依次拾取4个点，即可完成绘制。
利用区域填充命令绘制右图
实战3
第十二节 填充命令
先绘制出此等腰直角三角形，然后快捷键 SO 激活区域填充命令后，依次连接三个角点即可完成绘制。
