第二章 二维图形绘制命令
第二章 二维图形绘制命令
目录
CONTENTS
第一节 绘图环境设置
第二节 直线命令
第三节 射线命令
第四节 构造线命令
第五节 圆命令
第六节 圆弧命令
第七节 椭圆与椭圆弧命令
第八节 点及相关命令
第九节 二维多段线与编辑多段线命令
第十节 矩形命令
第十一节 正多边形命令
第十二节 填充命令
第十三节 多线命令
第十四节 其他图形绘制命令
第十五节 对象的属性
01
02
03
“绘图”工具栏：
功能区：默认
命令提示区：PLINE或快捷键PL

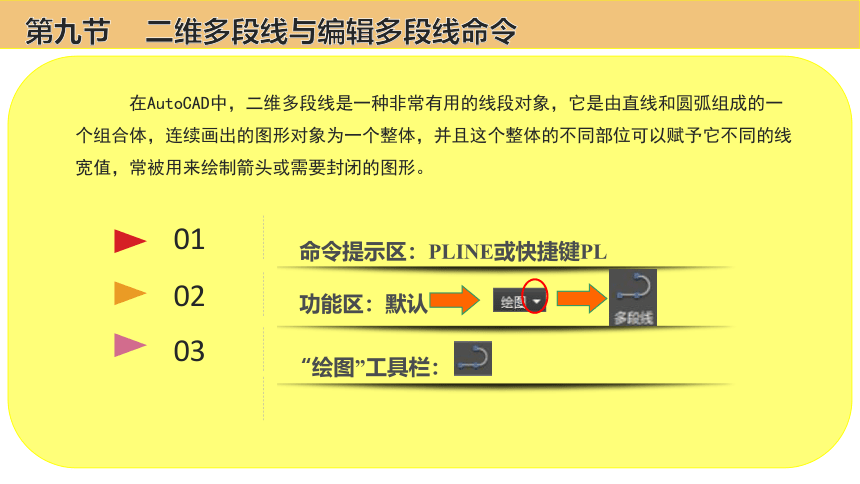

在AutoCAD中，二维多段线是一种非常有用的线段对象，它是由直线和圆弧组成的一个组合体，连续画出的图形对象为一个整体，并且这个整体的不同部位可以赋予它不同的线宽值，常被用来绘制箭头或需要封闭的图形。
第九节 二维多段线与编辑多段线命令
第九节 二维多段线与编辑多段线命令

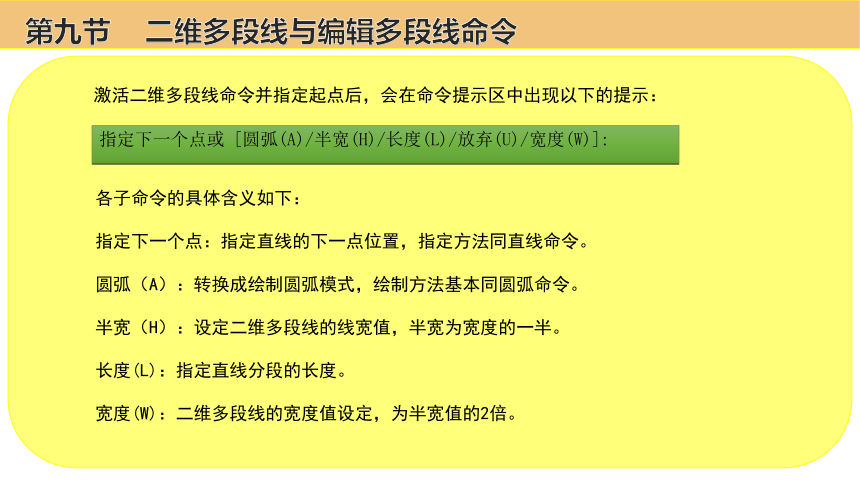

激活二维多段线命令并指定起点后，会在命令提示区中出现以下的提示：
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
各子命令的具体含义如下：
指定下一个点：指定直线的下一点位置，指定方法同直线命令。
圆弧（A）：转换成绘制圆弧模式，绘制方法基本同圆弧命令。
半宽（H）：设定二维多段线的线宽值，半宽为宽度的一半。
长度(L)：指定直线分段的长度。
宽度(W)：二维多段线的宽度值设定，为半宽值的2倍。
第九节 二维多段线与编辑多段线命令

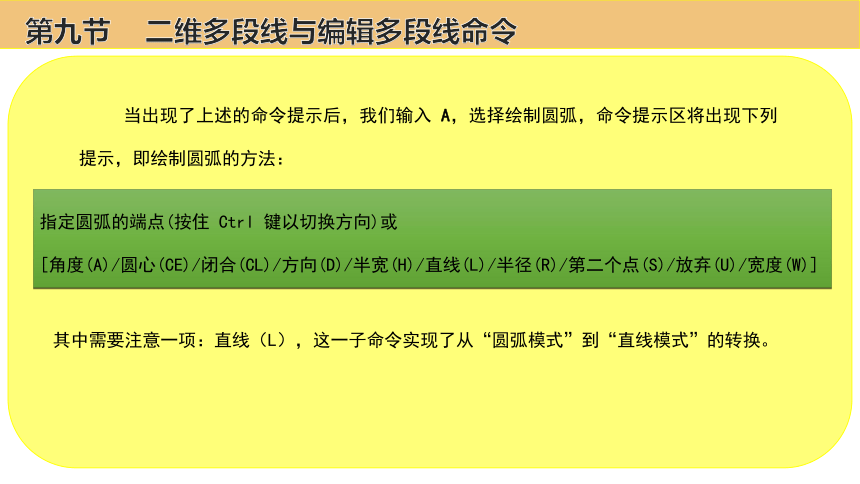

当出现了上述的命令提示后，我们输入 A，选择绘制圆弧，命令提示区将出现下列提示，即绘制圆弧的方法：
指定圆弧的端点(按住 Ctrl 键以切换方向)或
[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]
其中需要注意一项：直线（L），这一子命令实现了从“圆弧模式”到“直线模式”的转换。
第九节 二维多段线与编辑多段线命令

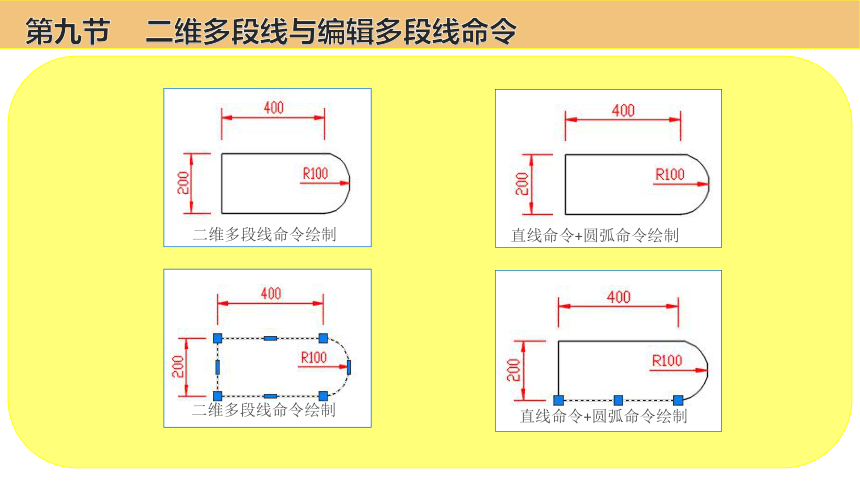

二维多段线命令绘制
二维多段线命令绘制
直线命令+圆弧命令绘制
直线命令+圆弧命令绘制
01
02
功能区：默认
命令提示区：PEDIT或快捷键PE

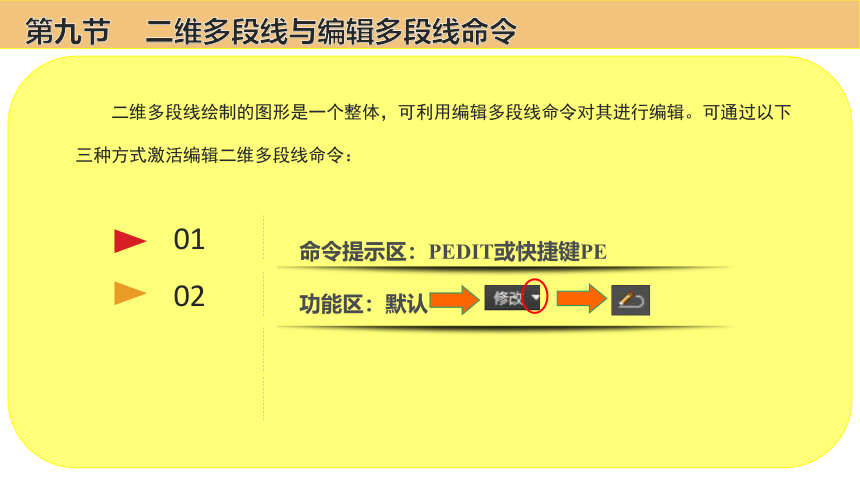

二维多段线绘制的图形是一个整体，可利用编辑多段线命令对其进行编辑。可通过以下三种方式激活编辑二维多段线命令：
第九节 二维多段线与编辑多段线命令

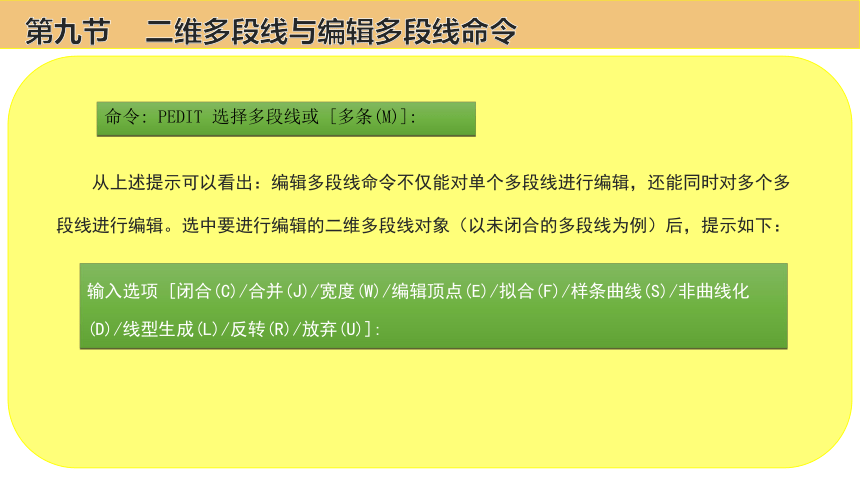

从上述提示可以看出：编辑多段线命令不仅能对单个多段线进行编辑，还能同时对多个多段线进行编辑。选中要进行编辑的二维多段线对象（以未闭合的多段线为例）后，提示如下：
第九节 二维多段线与编辑多段线命令
命令: PEDIT 选择多段线或 [多条(M)]:
输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:
第九节 二维多段线与编辑多段线命令
各子命令含义如下：

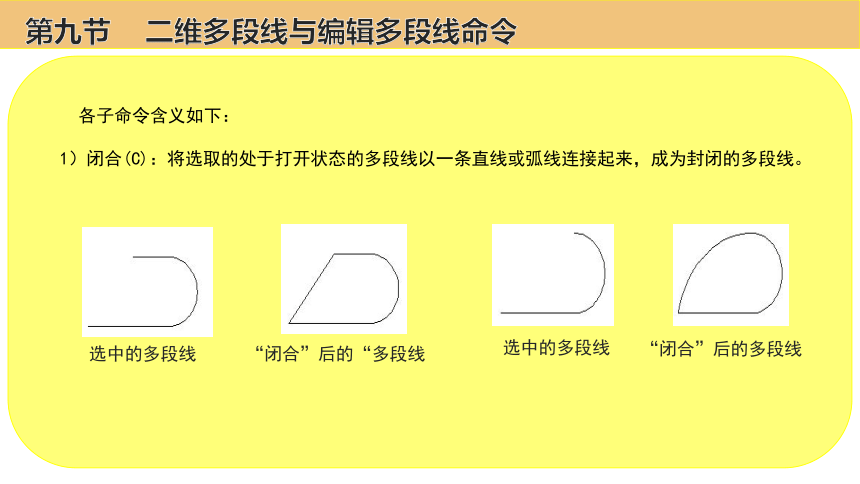

1）闭合(C)：将选取的处于打开状态的多段线以一条直线或弧线连接起来，成为封闭的多段线。
选中的多段线
“闭合”后的“多段线
选中的多段线
“闭合”后的多段线
第九节 二维多段线与编辑多段线命令
2）编辑顶点(E)：对多段线的各个顶点逐个进行编辑；
3）拟合(F)：在顶点间建立圆滑曲线，创建圆弧拟合多段线
4）样条曲线(S)：将选取的多段线对象改变成样条曲线；
第九节 二维多段线与编辑多段线命令
5）非曲线化(D)：删除“拟合”选项所建立的曲线拟合或“样条”选项所建立的样条
曲线，并拉直多段线的所有线段
6）线型生成(L)：改变多段线的线型模式；
7）反转(R)：改变多段线的方向；
选中的多段线
“非曲线化”的多段线
请用二维多段线命令绘制右图
实战1
第九节 二维多段线与编辑多段线命令
第九节 二维多段线与编辑多段线命令
命令: PL
PLINE 指定起点:单击任意一点作为起点
当前线宽为 50.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <50.0000>: 0
指定端点宽度 <0.0000>: 0
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 500
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a
第九节 二维多段线与编辑多段线命令
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: 200
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: 200
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:l
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 500
利用二维多段线绘制右图，其中线宽最大处为30
实战2
第九节 二维多段线与编辑多段线命令
第九节 二维多段线与编辑多段线命令
命令: PL
PLINE指定起点:单击任意一点作为起点
当前线宽为 0.0000
指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w
指定起点宽度 <0.0000>: 30
指定端点宽度 <30.0000>:空格键默认<>中线宽值
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 500
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w
第九节 二维多段线与编辑多段线命令
指定起点宽度 <30.0000>: 0
指定端点宽度 <0.0000>:空格键默认<>中线宽值
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 400
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:u
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方
向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: 400
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方
向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: w
第九节 二维多段线与编辑多段线命令
指定起点宽度 <0.0000>:空格键默认<>中的线宽值
指定端点宽度 <0.0000>: 30
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/
半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: 400
指定圆弧的端点(按住 Ctrl 键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/
半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: a
指定夹角: -45
指定圆弧的端点(按住 Ctrl 键以切换方向)或 [圆心(CE)/半径(R)]:
关闭“正交”功能，选择合适位置确定圆弧端点
利用二维多段线绘制图中的箭头，其中线宽最大处为50
实战3
第九节 二维多段线与编辑多段线命令
第九节 二维多段线与编辑多段线命令
命令: PL
PLINE 指定起点:单击任意一点作为起点
当前线宽为 30.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w
指定起点宽度 <30.0000>: 0
指定端点宽度 <0.0000>:空格键默认<>中线宽值
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 500
第九节 二维多段线与编辑多段线命令
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:w
指定起点宽度 <0.0000>: 50
指定端点宽度 <50.0000>: 0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 200
