第 三 章 二维图形编辑命令
第三章 二维图形编辑命令

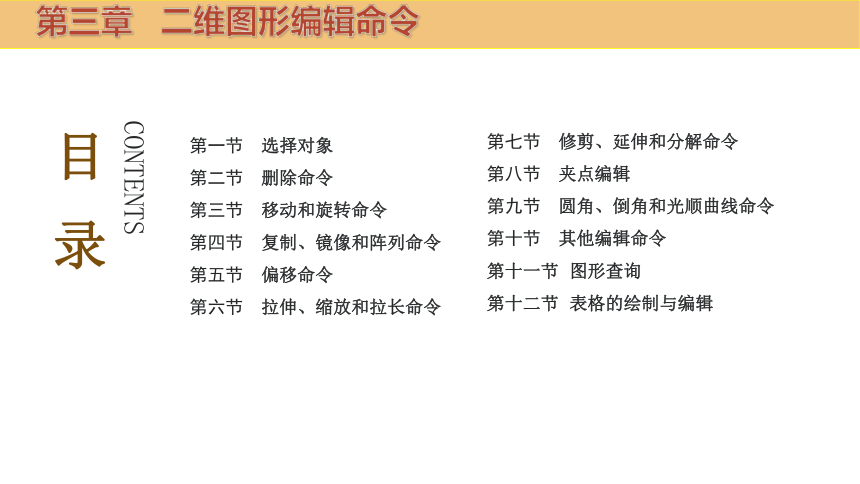

目录
CONTENTS
第一节 选择对象
第二节 删除命令
第三节 移动和旋转命令
第四节 复制、镜像和阵列命令
第五节 偏移命令
第六节 拉伸、缩放和拉长命令
第七节 修剪、延伸和分解命令
第八节 夹点编辑
第九节 圆角、倒角和光顺曲线命令
第十节 其他编辑命令
第十一节 图形查询
第十二节 表格的绘制与编辑
第七节 修剪、延伸和分解命令

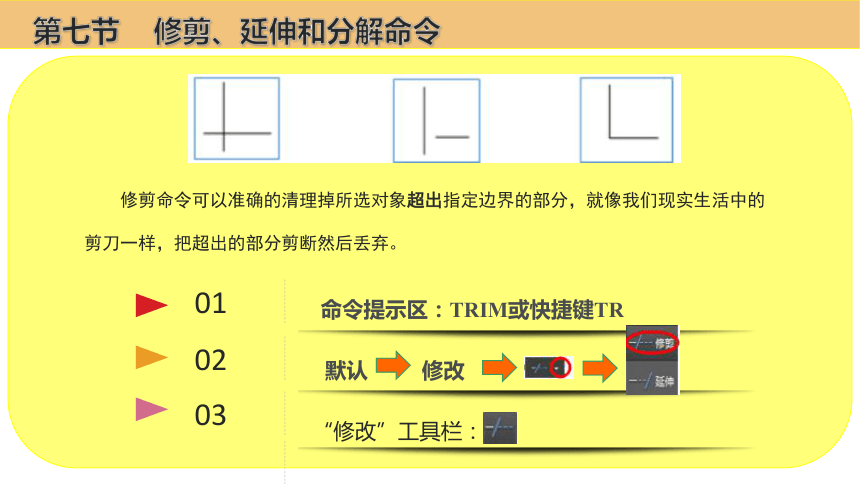

修剪命令可以准确的清理掉所选对象超出指定边界的部分，就像我们现实生活中的剪刀一样，把超出的部分剪断然后丢弃。
01
02
03
“修改”工具栏：
默认 修改
命令提示区：TRIM或快捷键TR

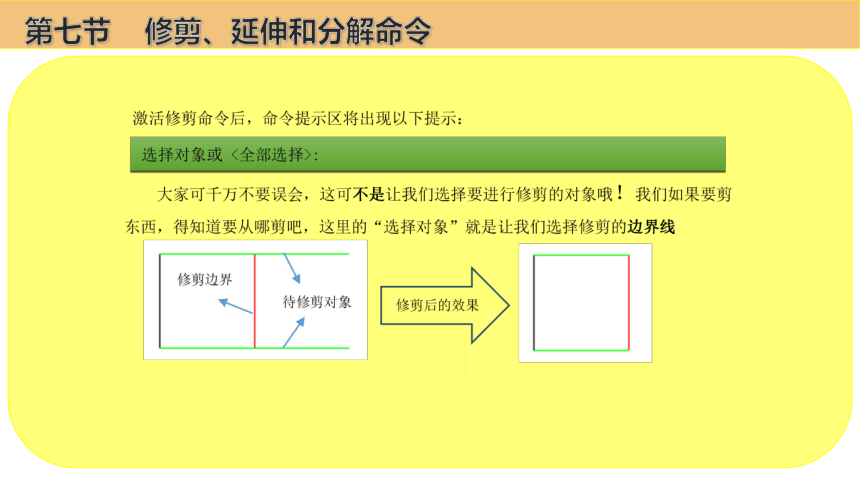

第七节 修剪、延伸和分解命令

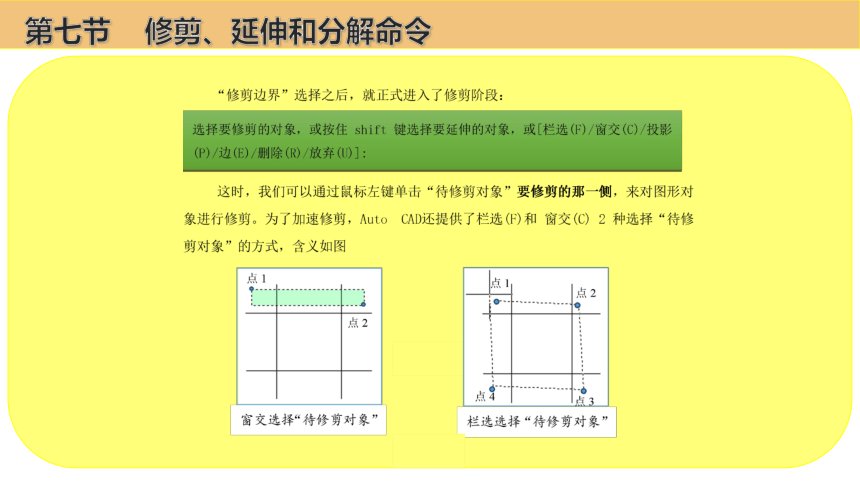

第七节 修剪、延伸和分解命令
第七节 修剪、延伸和分解命令

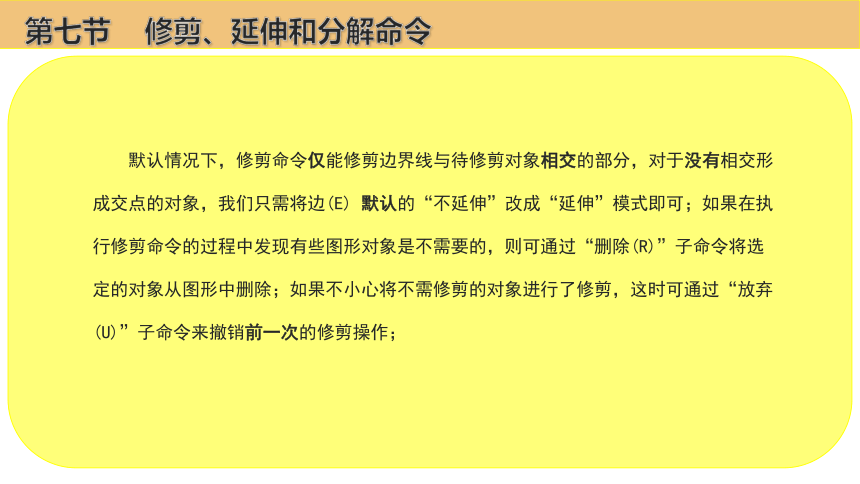

默认情况下，修剪命令仅能修剪边界线与待修剪对象相交的部分，对于没有相交形成交点的对象，我们只需将边(E) 默认的“不延伸”改成“延伸”模式即可；如果在执行修剪命令的过程中发现有些图形对象是不需要的，则可通过“删除(R)”子命令将选定的对象从图形中删除；如果不小心将不需修剪的对象进行了修剪，这时可通过“放弃(U)”子命令来撤销前一次的修剪操作；
第七节 修剪、延伸和分解命令

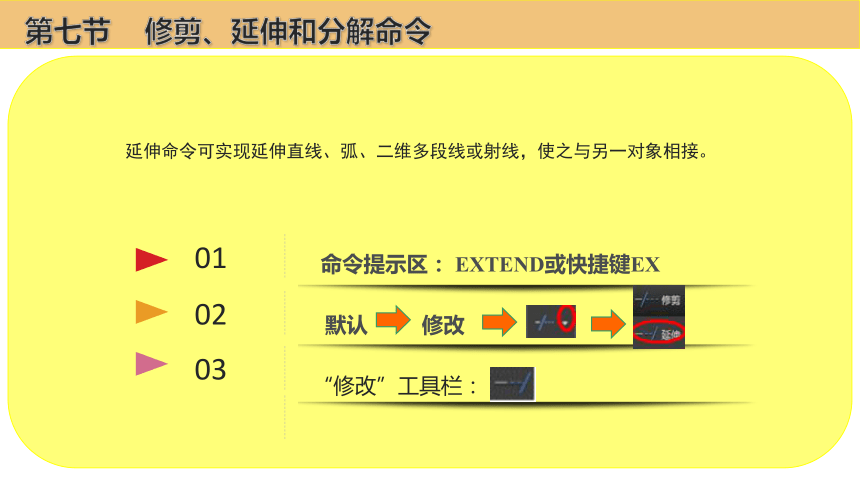

延伸命令可实现延伸直线、弧、二维多段线或射线，使之与另一对象相接。
01
02
03
“修改”工具栏：
默认 修改
命令提示区： EXTEND或快捷键EX
第七节 修剪、延伸和分解命令
第七节 修剪、延伸和分解命令
分解命令可将由多个对象组合而成的合成对象（例如图块、多段线、多线等）分解为独立对象。
01
02
03
“修改”工具栏：
默认 修改
命令提示区： EXPLODE或快捷键X
第七节 修剪、延伸和分解命令
分解命令操作简单，图形对象分解后，除了颜色、线型和线宽可能会发生改变，其他结果将取决于所分解对象的类型。例如：带有宽度的多段线将被分解为宽度为0的线和圆弧；多行文字将被分解为单行文字对象；多线将被分解为独立的直线；而引线，由于引线有各种不同类型，可分解成直线、样条曲线、实体（箭头）、块（箭头、注释块）、多行文字或公差对象等。
利用修剪和延伸命令将左图进行编辑，效果如右图
实战1
第七节 修剪、延伸和分解命令
第七节 修剪、延伸和分解命令
利用修剪命令将左图进行编辑，效果如右图
实战2
第七节 修剪、延伸和分解命令
第七节 修剪、延伸和分解命令
利用分解、修剪和延伸命令编辑右图
实战3
第七节 修剪、延伸和分解命令
第七节 修剪、延伸和分解命令
