第二章 二维图形绘制命令
第二章 二维图形绘制命令
目录
CONTENTS
第一节 绘图环境设置
第二节 直线命令
第三节 射线命令
第四节 构造线命令
第五节 圆命令
第六节 圆弧命令
第七节 椭圆与椭圆弧命令
第八节 点及相关命令
第九节 二维多段线与编辑多段线命令
第十节 矩形命令
第十一节 正多边形命令
第十二节 填充命令
第十三节 多线命令
第十四节 其他图形绘制命令
第十五节 对象的属性
01
02
功能区：默认
命令提示区：DDPTYPE

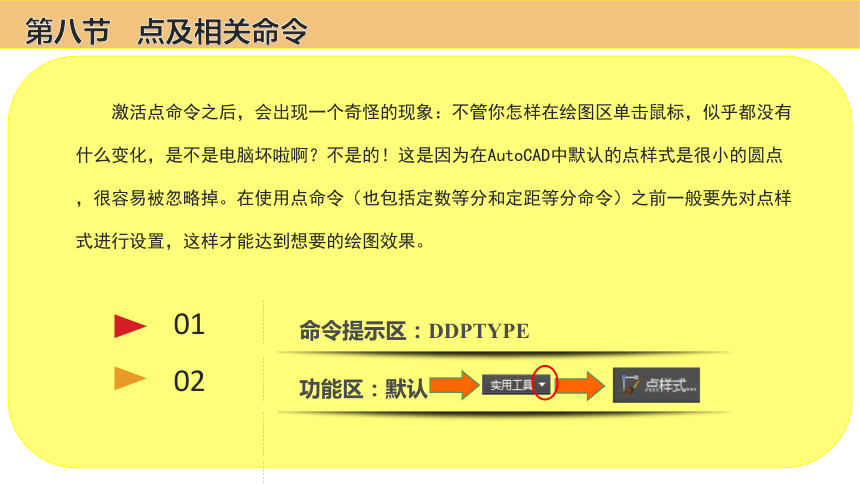

激活点命令之后，会出现一个奇怪的现象：不管你怎样在绘图区单击鼠标，似乎都没有什么变化，是不是电脑坏啦啊？不是的！这是因为在AutoCAD中默认的点样式是很小的圆点，很容易被忽略掉。在使用点命令（也包括定数等分和定距等分命令）之前一般要先对点样式进行设置，这样才能达到想要的绘图效果。
第八节 点及相关命令
第八节 点及相关命令
1）相对于屏幕设置大小：以屏幕尺寸的百分比设置点的显示大小。在进行缩放时，点的显示大小不随其他对象的变化而改变。
2）按绝对单位设置大小：以指定的实际单位值来显示点。在进行缩放时，点的大小也将随其他对象的变大而变大，变小而变小。
01
02
03
“绘图”工具栏：
功能区：默认
命令提示区：POINT（快捷键PO）
椭圆是一种特殊的圆，它的中心到圆周上的距离是变化的，椭圆的一部分是椭圆弧。椭圆命令在轴测图的绘制当中有着重要的应用。椭圆弧没有单独的英文命令形式和快捷键，只有在椭圆命令中选择或采用图标的方式激活，椭圆命令激活方式如下：
第八节 点及相关命令
01
02
功能区：默认
命令提示区：DDPTYPE

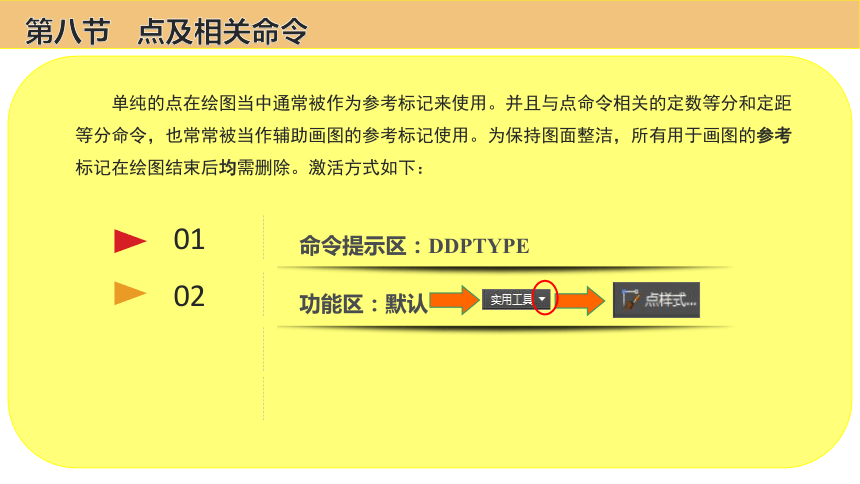

单纯的点在绘图当中通常被作为参考标记来使用。并且与点命令相关的定数等分和定距等分命令，也常常被当作辅助画图的参考标记使用。为保持图面整洁，所有用于画图的参考标记在绘图结束后均需删除。激活方式如下：
第八节 点及相关命令

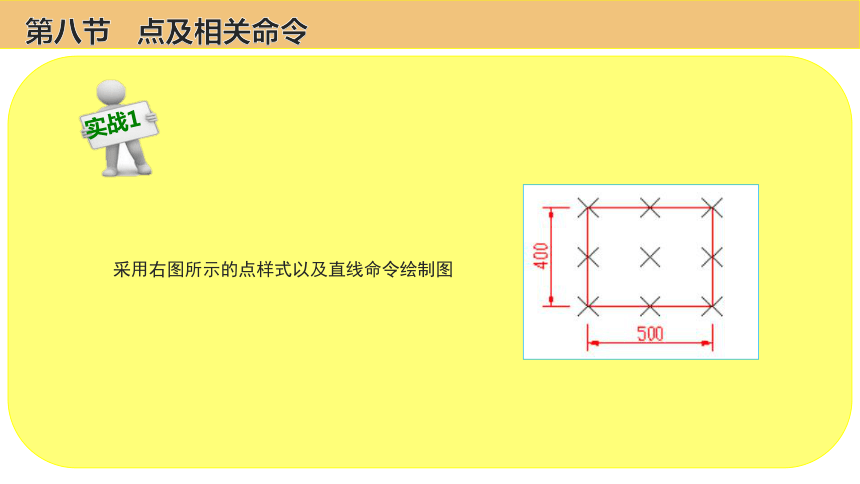

采用右图所示的点样式以及直线命令绘制图
实战1
第八节 点及相关命令
第八节 点及相关命令
命令: _line 指定第一个点: <正交 开>
指定下一点或 [放弃(U)]: 400
指定下一点或 [放弃(U)]: 500
指定下一点或[闭合(C)/放弃(U)]:400
指定下一点或[闭合(C)/放弃(U)]:C

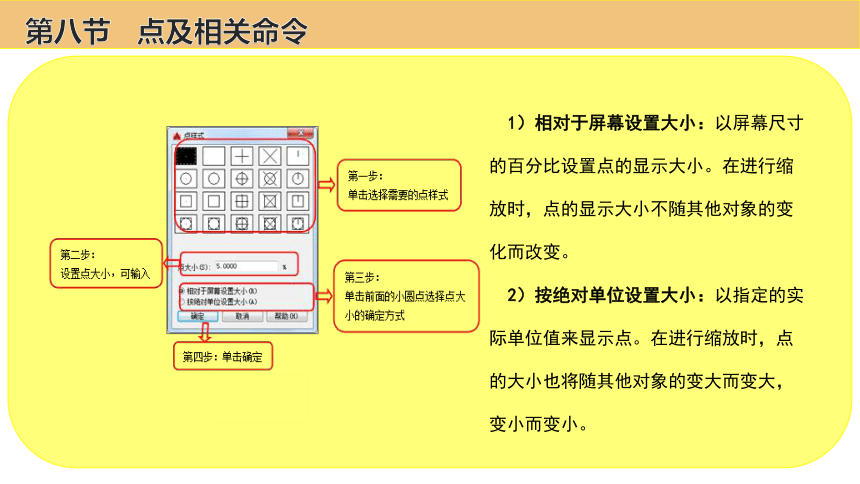

调出“点样式”选项卡，设置如图
第1步：选择点的样式
第2步：设置点的大小
第八节 点及相关命令
第3步：选择点的大小的确定方法：这里建议采
用相对于屏幕设置大小；
第4步：单击确定按钮；
命令: _point
POINT 当前点模式: PDMODE=0 PDSIZE=0.0000
指定点:连续利用对象捕捉，捕捉到图中相应点的位置，然后退出命令
01
02
功能区：默认
命令提示区：DIVIDE（快捷键DIV）
定数等分是指沿着所选的对象均匀放置标记，类似于我们数学中等分点的概念。所不同的是，此命令仅仅在等分点上进行标记，源对象并没有被等分为多个对象。
第八节 点及相关命令
采用定数等分命令绘制右图
实战2
第八节 点及相关命令
第八节 点及相关命令
命令: C
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:任意一点指定圆心
指定圆的半径或 [直径(D)]<200.000> : 320
命令: DIV
DIVIDE 选择要定数等分的对象:选中绘制好的圆
输入线段数目或 [块(B)]: 5
然后可以将“点样式”再次设置成“看不见”的状态（即第 2 个点样式），或者利用第 4 章即将讲到的“删除”命令删除点标记。
01
02
功能区：默认
命令提示区：MEASURE（快捷键ME）
单纯的点在绘图当中通常被作为参考标记来使用。并且与点命令相关的定数等分和定距等分命令，也常常被当作辅助画图的参考标记使用。为保持图面整洁，所有用于画图的参考标记在绘图结束后均需删除。激活方式如下：
第八节 点及相关命令
第八节 点及相关命令
该命令会从距离选取对象处最近的端点开始放置标记
