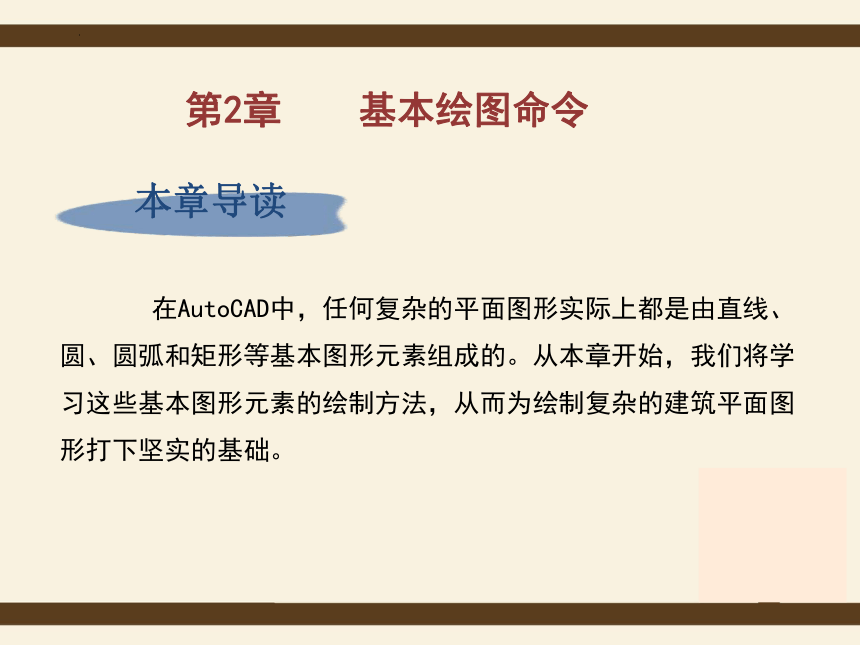

本章导读
在AutoCAD中，任何复杂的平面图形实际上都是由直线、圆、圆弧和矩形等基本图形元素组成的。从本章开始，我们将学习这些基本图形元素的绘制方法，从而为绘制复杂的建筑平面图形打下坚实的基础。
第2章 基本绘图命令

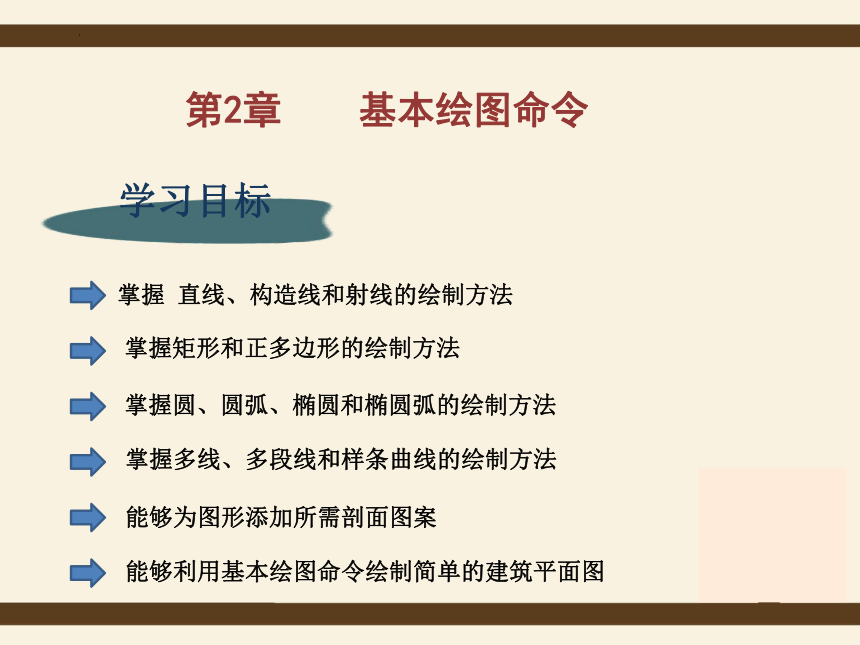

学习目标
掌握 直线、构造线和射线的绘制方法
掌握矩形和正多边形的绘制方法
掌握圆、圆弧、椭圆和椭圆弧的绘制方法
掌握多线、多段线和样条曲线的绘制方法
能够为图形添加所需剖面图案
第2章 基本绘图命令
能够利用基本绘图命令绘制简单的建筑平面图
第2章 基本绘图命令

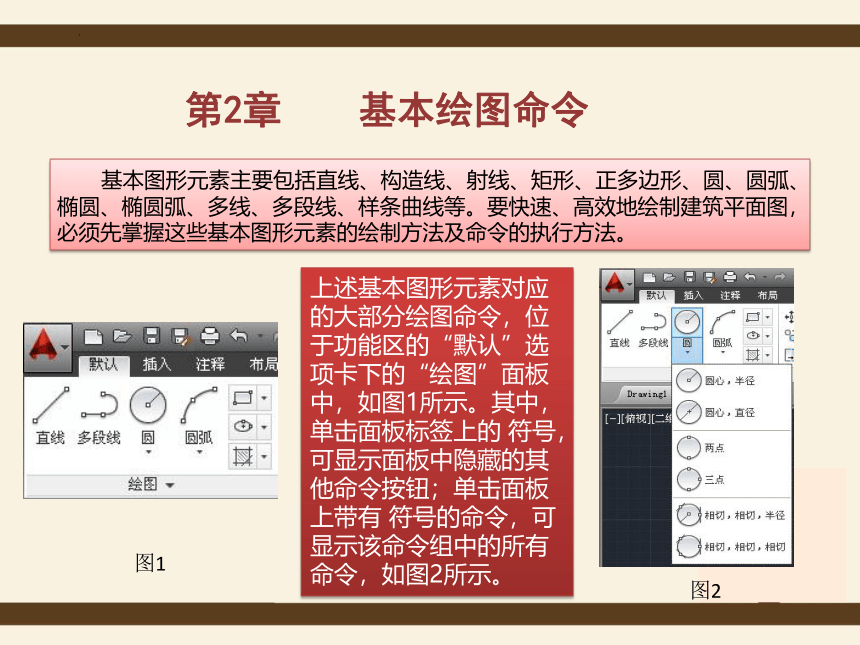

基本图形元素主要包括直线、构造线、射线、矩形、正多边形、圆、圆弧、椭圆、椭圆弧、多线、多段线、样条曲线等。要快速、高效地绘制建筑平面图，必须先掌握这些基本图形元素的绘制方法及命令的执行方法。
上述基本图形元素对应的大部分绘图命令，位于功能区的“默认”选项卡下的“绘图”面板中，如图1所示。其中，单击面板标签上的 符号，可显示面板中隐藏的其他命令按钮；单击面板上带有 符号的命令，可显示该命令组中的所有命令，如图2所示。
图1
图2
第2章 基本绘图命令

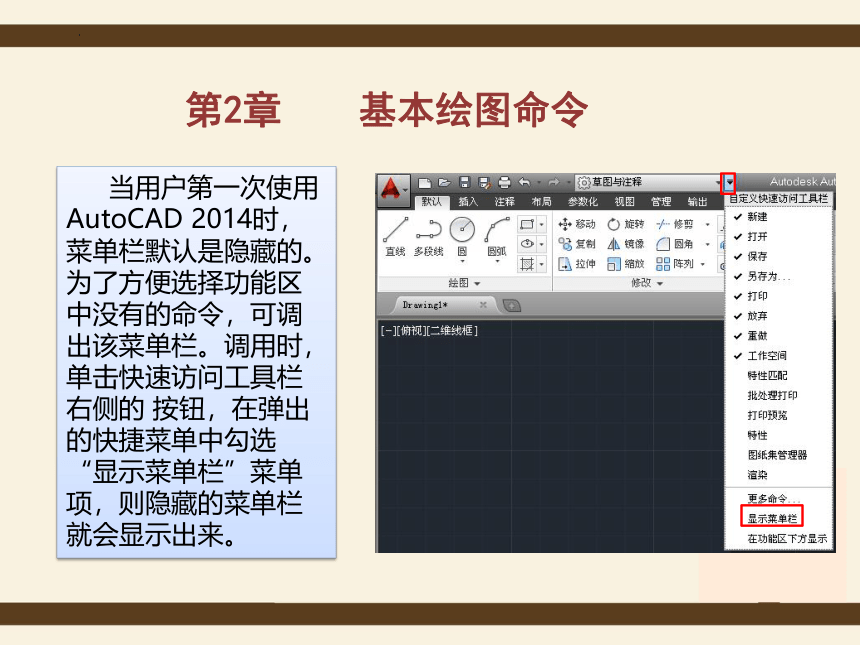

当用户第一次使用AutoCAD 2014时，菜单栏默认是隐藏的。为了方便选择功能区中没有的命令，可调出该菜单栏。调用时，单击快速访问工具栏右侧的 按钮，在弹出的快捷菜单中勾选“显示菜单栏”菜单项，则隐藏的菜单栏就会显示出来。
第2章 基本绘图命令

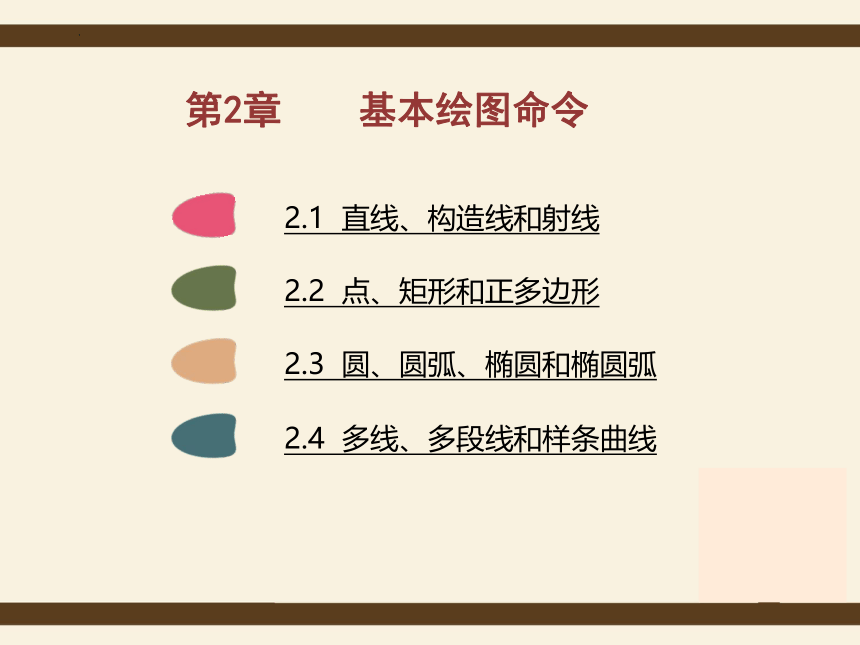

2.1 直线、构造线和射线
2.4 多线、多段线和样条曲线
2.2 点、矩形和正多边形

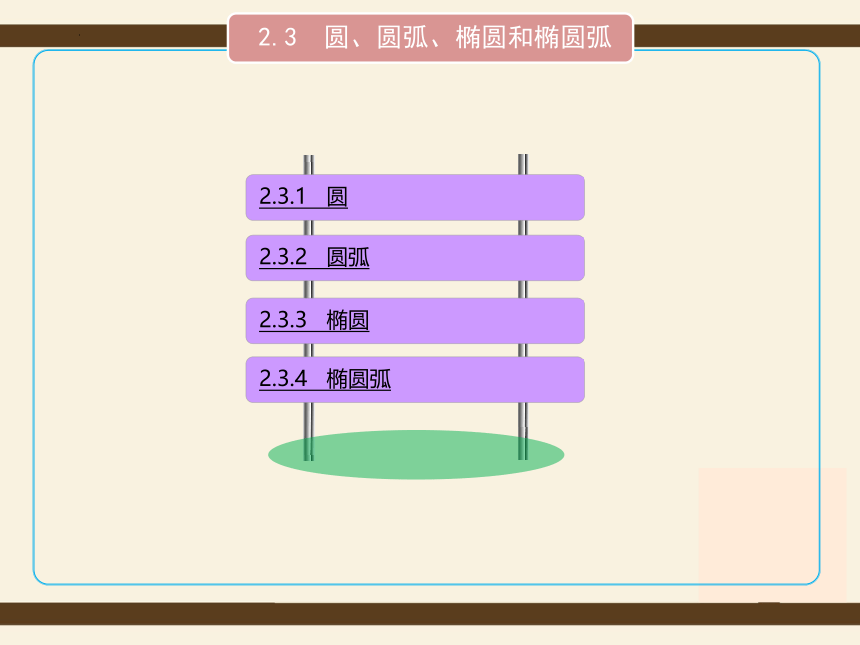

2.3 圆、圆弧、椭圆和椭圆弧
2.3.1 圆
2.3.2 圆弧
2.3 圆、圆弧、椭圆和椭圆弧
2.3.3 椭圆
2.3.4 椭圆弧

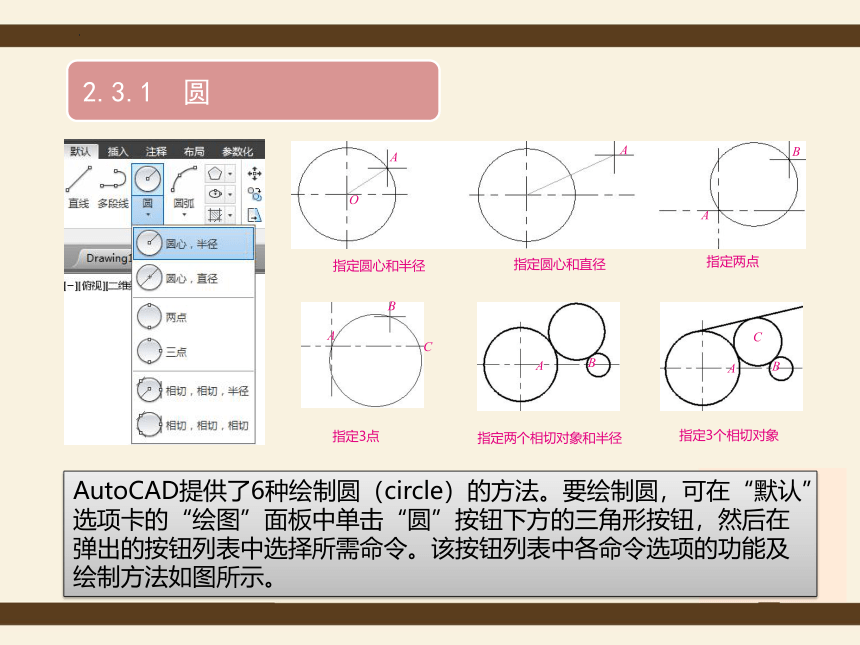

2.3.1 圆
AutoCAD提供了6种绘制圆（circle）的方法。要绘制圆，可在“默认”选项卡的“绘图”面板中单击“圆”按钮下方的三角形按钮，然后在弹出的按钮列表中选择所需命令。该按钮列表中各命令选项的功能及绘制方法如图所示。
O
指定圆心和半径
指定圆心和直径
指定两点
指定3点
指定两个相切对象和半径
指定3个相切对象
A
B
A
B
C
A
B
C
B
A
O
A
A

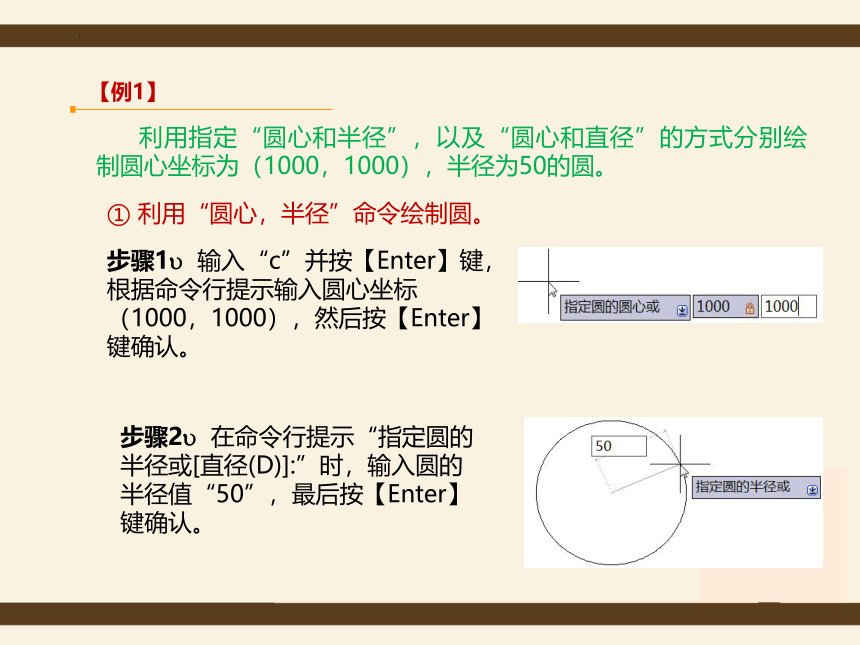

【例1】
利用指定“圆心和半径”，以及“圆心和直径”的方式分别绘制圆心坐标为（1000，1000），半径为50的圆。
① 利用“圆心，半径”命令绘制圆。
步骤1 输入“c”并按【Enter】键，根据命令行提示输入圆心坐标（1000，1000），然后按【Enter】键确认。
步骤2 在命令行提示“指定圆的半径或[直径(D)]:”时，输入圆的半径值“50”，最后按【Enter】键确认。
【例1】

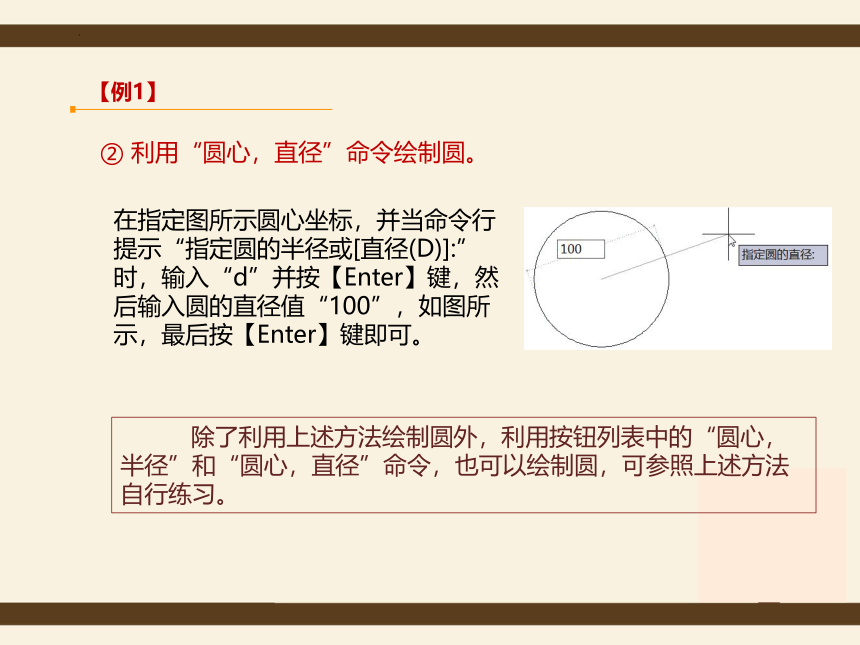

② 利用“圆心，直径”命令绘制圆。
在指定图所示圆心坐标，并当命令行提示“指定圆的半径或[直径(D)]:”时，输入“d”并按【Enter】键，然后输入圆的直径值“100”，如图所示，最后按【Enter】键即可。
除了利用上述方法绘制圆外，利用按钮列表中的“圆心，半径”和“圆心，直径”命令，也可以绘制圆，可参照上述方法自行练习。
【例2】
利用“两点”命令在两平行线间绘制一个与这两条平行线均相切的圆。由于此题中两条平行线间的距离未知，因此可以利用两点法绘制符合要求的圆。
步骤1：利用“直线”命令和“极轴”功能，在绘图区合适位置绘制任意长度的两条竖直平行线，如图所示。
步骤2： 打开状态栏中的“对象捕捉”开关。输入“c”并按【Enter】键，然后根据命令行提示输入“2p”并按【Enter】键，或在“默认”选项卡“绘图”面板中的“圆”命令组中选择“两点”命令，捕捉左侧竖直直线的中点，如图所示，然后单击以指定直径的第一个端点。
【例2】
步骤3：水平向右移动光标，待出现图1所示水平极轴追踪线和右侧竖直直线的交点时单击，以指定直径的第二个端点，结果如图2所示。
图1
图2
利用“三点”命令画圆时，需要在执行该命令后，依次指定圆周上的三个点即可，其操作方法与使用“两点”命令基本相同。
【例3】
绘制与图所示两条直线相切且半径为20的圆。
根据题目要求，可以选择“相切，相切，半径”命令绘制圆。
素材：ch02例2-12.dwg
【例3】
步骤1：输入“c”并按【Enter】键，然后根据命令行提示输入“t”并按【Enter】键，或在“默认”选项卡“绘图”面板中的“圆”命令组中选择“相切，相切，半径”命令，将光标移动到其中一条直线上的合适位置，以选定第一条切线，待出现图1所示的“递延切点”提示时单击。
步骤2：移动光标到另外一条直线上的合适位置，以选定第二条切线，待出现图2所示的“递延切点”提示时单击。
图1
图2
【例3】
步骤3：根据命令行提示输入圆的半径值“20”并按【Enter】键，结果如图所示。
利用“相切，相切，相切”命令绘制圆时，只需要在执行该命令后，依次指定三个与圆相切的对象即可。
2.3.2 圆弧
绘制圆弧时可根据已知条件的不同，选用不同方法。AutoCAD中共有11种绘制圆弧的命令，除“三点”命令外，无论使用其余哪种命令绘制圆弧，圆弧均是从起点到端点并按逆时针方向生成的。
要绘制圆弧，可在“默认”选项卡的“绘图”面板中单击“圆弧”按钮下方的三角符号，在弹出的图和按钮列表中选择所需命令，然后根据命令行提示逐步操作即可，圆弧按钮列表中各命令按钮的功能及绘制方法如图所示。
2.3.2 圆弧
绘制圆弧的11种命令
（i） （j） （k）
（a） （b） （c） （d）
（e） （f） （g） （h）
（a）三点 （b）起点、圆心、端点 （c）起点、圆心、角度 （d）起点、圆心、长度 （e）起点、端点、角度 （f）起点、端点、方向 （g）起点、端点、半径 （h）圆心、起点、端点 （i）圆心、起点、角度 （j）圆心、起点、长度 （k）连续
【例1】
利用“圆弧”命令绘制经过图1所示直线的两个端点的圆弧，结果如图2所示。
图1
图2
根据题目要求可知，图1所示图形的尺寸未知，但圆弧的圆心可由竖直直线的中点来确定，因此该圆弧可使用“起点，圆心，端点”和“圆心，起点，端点”命令绘制。
【例1】
图1
图2
步骤1：选择“起点，圆心，端点”命令，根据命令行提示捕捉图1所示的端点并单击，以指定圆弧的起点。
步骤2： 捕捉竖直直线的中点并向右移动光标，待出现图2所示的极轴追踪线时单击，以指定圆弧的圆心。
【例1】
图1
图2
步骤3：移动光标，捕捉图1所示的端点（不要单击），以示圆弧的端点，由图中可知，该圆弧的方向与预期的方向相反。此时，可按住【Ctrl】键切换方向，并再次捕捉该端点，如图2所示，最后在该端点上单击即可。
选择 命令：通过指定椭圆中心、长轴以及短轴的半轴长度绘制椭圆，如图4所示。
2.3.3 椭圆
AutoCAD 2014提供了两种绘制椭圆的方法，我们可单击“默认”选项卡“绘图”面板中“圆心”按钮 后的三角符号，在弹出的按钮列表中选择所需命令进行绘制，如图所示。
选择 命令：通过指定长轴的两个端点和短轴的半轴长度绘制椭圆，如图所示。
椭圆中心点
短轴的半轴长度
椭圆长轴的端点
长轴的第二个端点
短轴的半轴长度
长轴的第一个端点
【例1】
利用“椭圆”命令绘制圆心位于坐标（1000，1000）、长轴长度为80、短轴长度为40的椭圆
根据上述条件可知椭圆的圆心位置、椭圆的长轴和短轴，因此应使用“圆心”命令绘制椭圆（使用“轴，端点”命令虽然可以绘制长轴为80，短轴为40的椭圆，但不能指定椭圆的圆心位置）。
【例1】
步骤1：选择“圆心”命令，根据命令行提示输入椭圆中心点坐标（1000，1000），如图1所示，然后按【Enter】键确认。
步骤2：水平向右移动光标，待出现水平极轴追踪线时输入椭圆的长半轴长度“40”，如图2所示，按【Enter】键确认。
步骤3: 输入短半轴长度“20”，如图3所示，最后按【Enter】键确认，即可完成椭圆的绘制。利用“轴，端点”命令绘制椭圆时，只需在执行该命令后，依次指定椭圆一轴的两个端点和另一轴上的一个端点即可。
图1
图2
图3
2.3.4 椭圆弧
有些时候我们需要的并不是一个完整的椭圆，而是一个具有一定数据要求的不完整椭圆——椭圆弧。要绘制椭圆弧，可单击“默认”选项卡“绘图”面板中“圆心”按钮 后的三角符号，在弹出的按钮列表中选择“椭圆弧”命令。
【例1】
绘制长60、宽40的矩形，并在矩形内绘制图所示的椭圆弧。
输入“rec”并按【Enter】键，然后在绘图区合适位置单击，
以指定矩形的第一个角点，接着输“@60，40”并【Enter】
键，以绘制一个长为60，宽为40的矩形。
步骤一
选择“椭圆弧”命令，根
据命令行的提示捕捉图所
示的中点，单击以指定椭
圆长轴的一个端点（此时
应打开“对象捕捉”模
式）。
步骤二
【例1】
捕捉图1所示矩形的中点，单击以指定椭圆长轴的另一个端
点。
步骤三
捕捉图2所示的中点，单击以指定椭圆的短轴长度。
步骤四
图1
图2
【例1】
捕捉图1所示矩形的中点，单击以指定椭圆弧的起点，或输
入椭圆弧的起点角度“270”并按【Enter】键。
步骤五
捕捉图2所示的中点，单击以指定椭圆弧的端点，或输入椭
圆弧的端点角度“180”并按【Enter】键（默认情况下，
椭圆弧以逆时针方向绘制）。
步骤六
图1
图2
