第 三 章 二维图形编辑命令
第三章 二维图形编辑命令

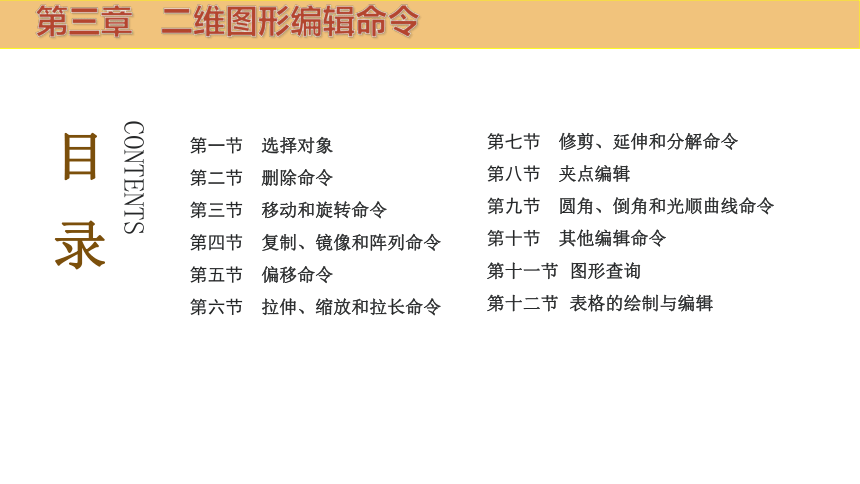

目录
CONTENTS
第一节 选择对象
第二节 删除命令
第三节 移动和旋转命令
第四节 复制、镜像和阵列命令
第五节 偏移命令
第六节 拉伸、缩放和拉长命令
第七节 修剪、延伸和分解命令
第八节 夹点编辑
第九节 圆角、倒角和光顺曲线命令
第十节 其他编辑命令
第十一节 图形查询
第十二节 表格的绘制与编辑
第十节 其他编辑命令

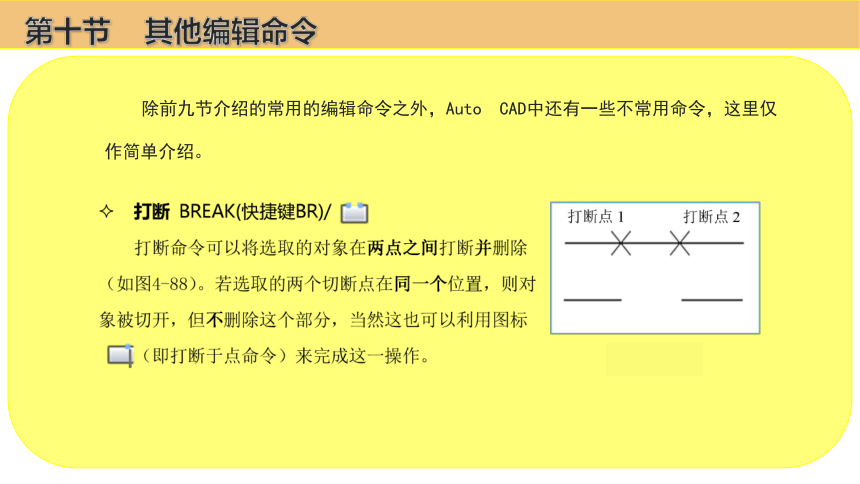

除前九节介绍的常用的编辑命令之外，Auto CAD中还有一些不常用命令，这里仅作简单介绍。

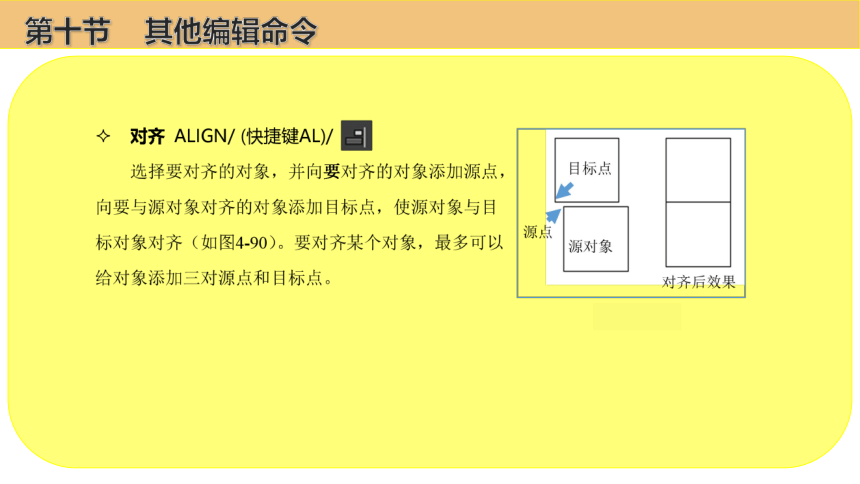

第十节 其他编辑命令

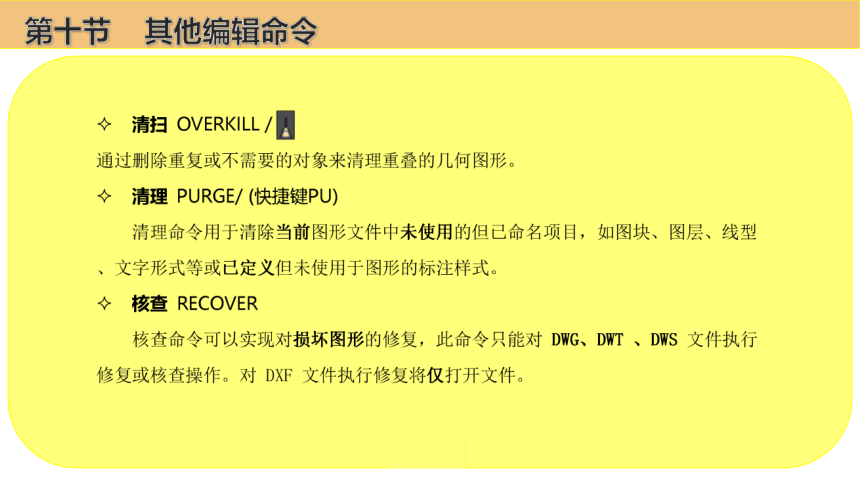

第十节 其他编辑命令

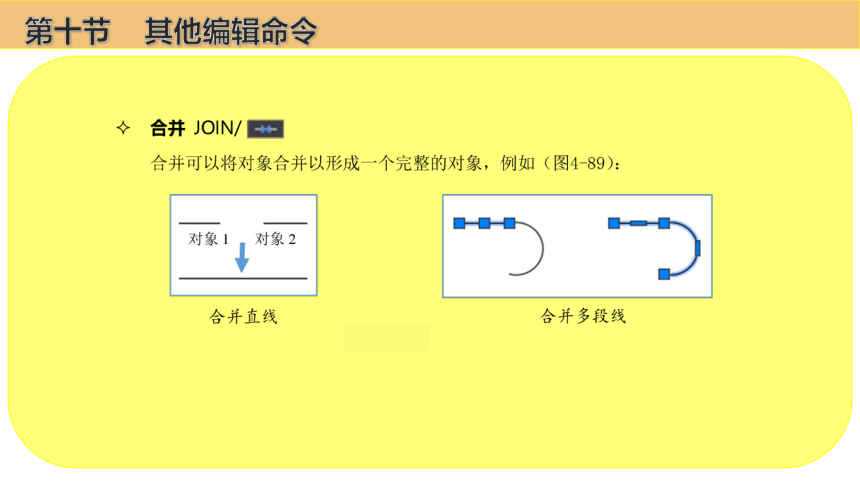

第十节 其他编辑命令
第十一节 图形查询
第十一节 图形查询
第十一节 图形查询
第十一节 图形查询
第十一节 图形查询
第十一节 图形查询
实战1
绘制右图，并查询出下列内容：
1、T点到J点的距离是多少？角度（钝角）是多少？相对坐标值多少？
2、外围斜线区域的内环（L1）周长是多少？
3、斜线区域的总面积是多少？
第十一节 图形查询
第十一节 图形查询
第十一节 图形查询
第十一节 图形查询
实战2
绘制右图，并利用 属性 查询出下列内容：
1、图中阴影部分的面积是什么？圆的
周长是多少？
2、A点相对B点的坐标是多少？
第十一节 图形查询
第十一节 图形查询
第十一节 图形查询
