本章导读

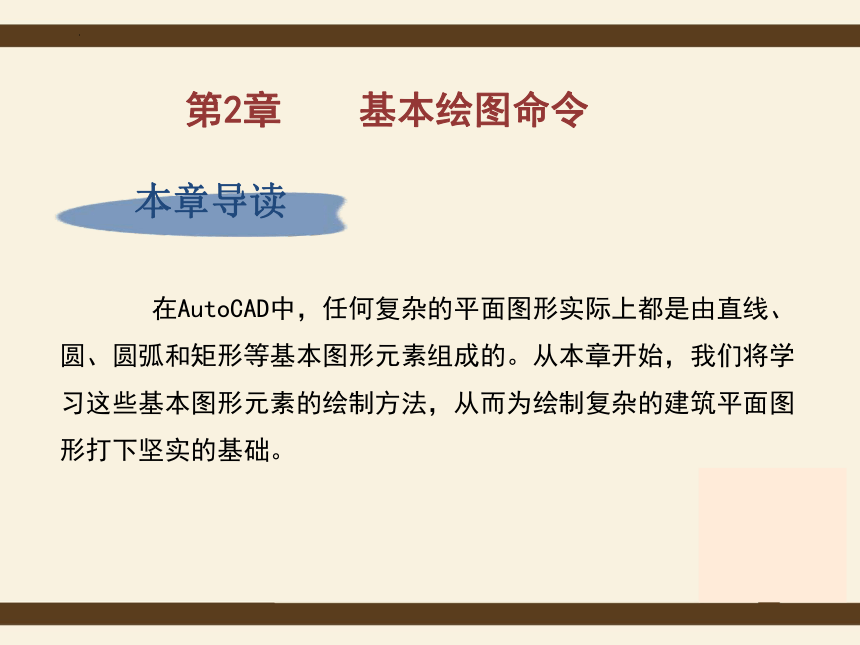

在AutoCAD中，任何复杂的平面图形实际上都是由直线、圆、圆弧和矩形等基本图形元素组成的。从本章开始，我们将学习这些基本图形元素的绘制方法，从而为绘制复杂的建筑平面图形打下坚实的基础。
第2章 基本绘图命令
学习目标

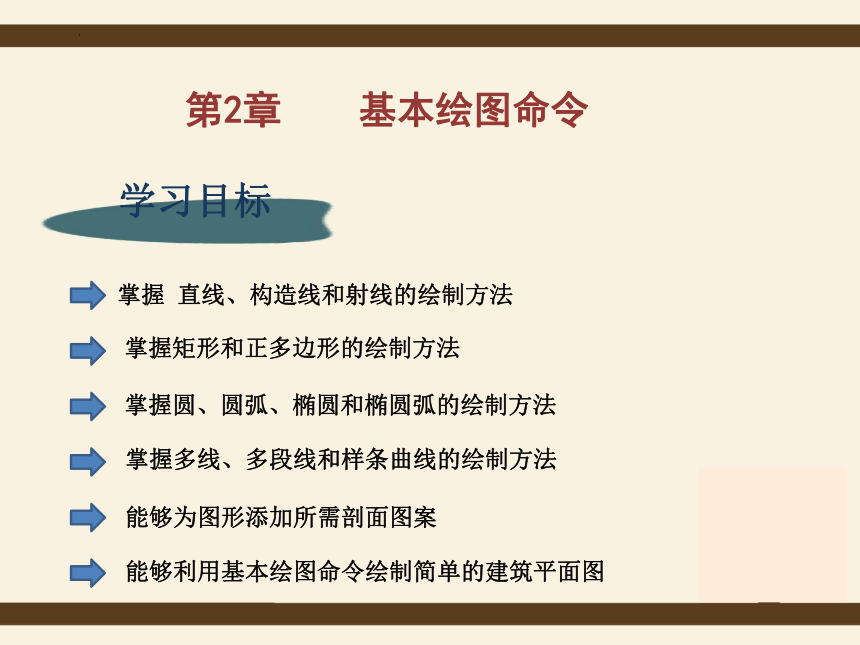

掌握 直线、构造线和射线的绘制方法
掌握矩形和正多边形的绘制方法
掌握圆、圆弧、椭圆和椭圆弧的绘制方法
掌握多线、多段线和样条曲线的绘制方法
能够为图形添加所需剖面图案
第2章 基本绘图命令
能够利用基本绘图命令绘制简单的建筑平面图
第2章 基本绘图命令
基本图形元素主要包括直线、构造线、射线、矩形、正多边形、圆、圆弧、椭圆、椭圆弧、多线、多段线、样条曲线等。要快速、高效地绘制建筑平面图，必须先掌握这些基本图形元素的绘制方法及命令的执行方法。

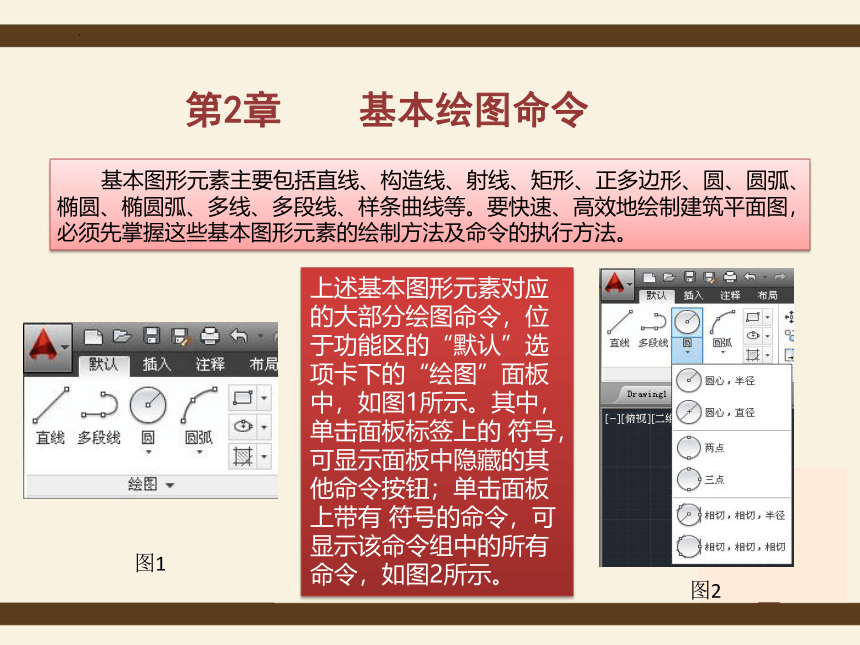

上述基本图形元素对应的大部分绘图命令，位于功能区的“默认”选项卡下的“绘图”面板中，如图1所示。其中，单击面板标签上的 符号，可显示面板中隐藏的其他命令按钮；单击面板上带有 符号的命令，可显示该命令组中的所有命令，如图2所示。
图1
图2
第2章 基本绘图命令
当用户第一次使用AutoCAD 2014时，菜单栏默认是隐藏的。为了方便选择功能区中没有的命令，可调出该菜单栏。调用时，单击快速访问工具栏右侧的 按钮，在弹出的快捷菜单中勾选“显示菜单栏”菜单项，则隐藏的菜单栏就会显示出来。
第2章 基本绘图命令
2.1 直线、构造线和射线
2.4 多线、多段线和样条曲线
2.2 点、矩形和正多边形
2.3 圆、圆弧、椭圆和椭圆弧
2.4.1 多线
2.4.2 多段线
2.4 多线、多段线和样条曲线
2.4.3 样条曲线
2.4.1 多线

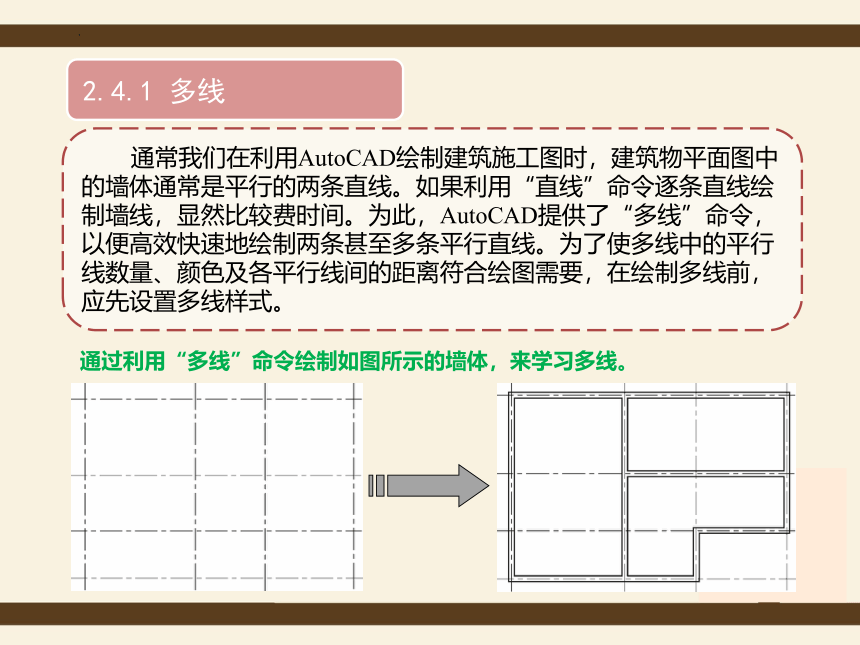

通常我们在利用AutoCAD绘制建筑施工图时，建筑物平面图中的墙体通常是平行的两条直线。如果利用“直线”命令逐条直线绘制墙线，显然比较费时间。为此，AutoCAD提供了“多线”命令，以便高效快速地绘制两条甚至多条平行直线。为了使多线中的平行线数量、颜色及各平行线间的距离符合绘图需要，在绘制多线前，应先设置多线样式。
通过利用“多线”命令绘制如图所示的墙体，来学习多线。
1．多线样式的设置
多线的外观由多线样式决定，在多线样式中可以设置多线中线条的数量、每条线的颜色和线型，以及线条间的距离等，还可以设置多线起点和端点的样式。默认情况下，多线样式为“Standard”，包含2个元素，读者可根据绘图需要新建多线样式。

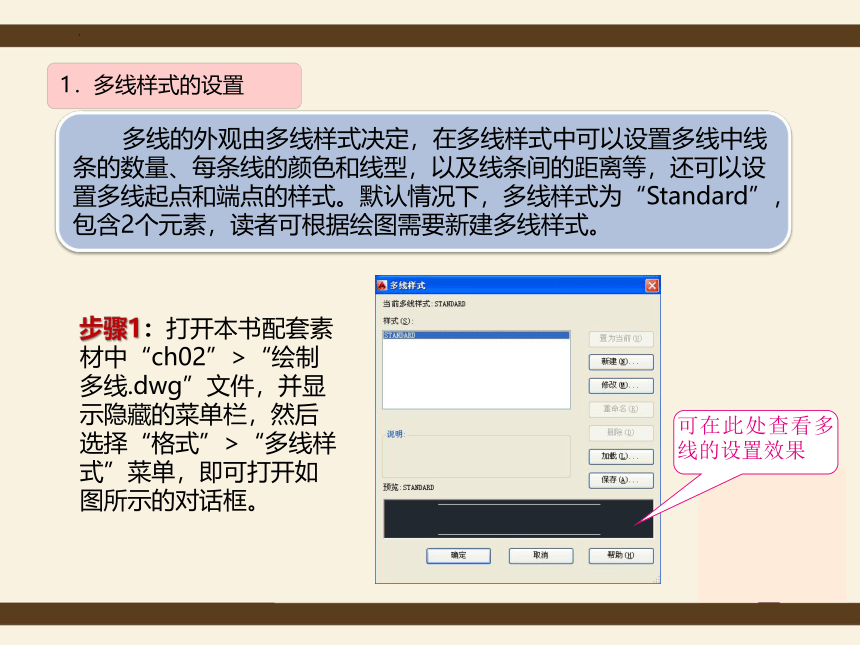

步骤1：打开本书配套素材中“ch02”>“绘制多线.dwg”文件，并显示隐藏的菜单栏，然后选择“格式”>“多线样式”菜单，即可打开如图所示的对话框。
可在此处查看多线的设置效果
1．多线样式的设置
提示：利用上图所示对话框中的相关按钮可以新建、修改、删除和重命名多线样式，也可以将选中的样式设置为当前样式，但无法删除、重命名当前样式和包含图形元素的样式，也无法对包含图形元素的多线样式进行修改。

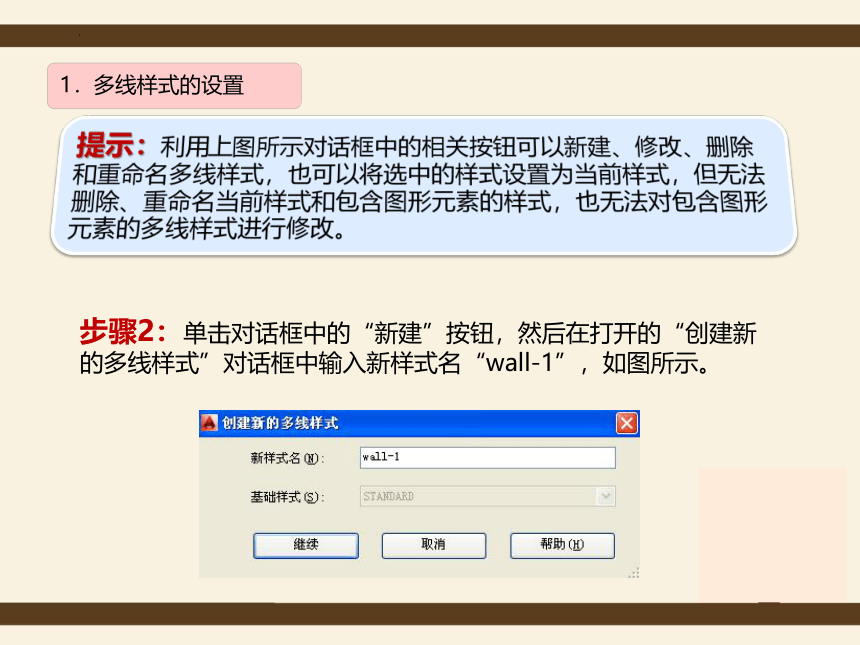

步骤2：单击对话框中的“新建”按钮，然后在打开的“创建新的多线样式”对话框中输入新样式名“wall-1”，如图所示。
1．多线样式的设置

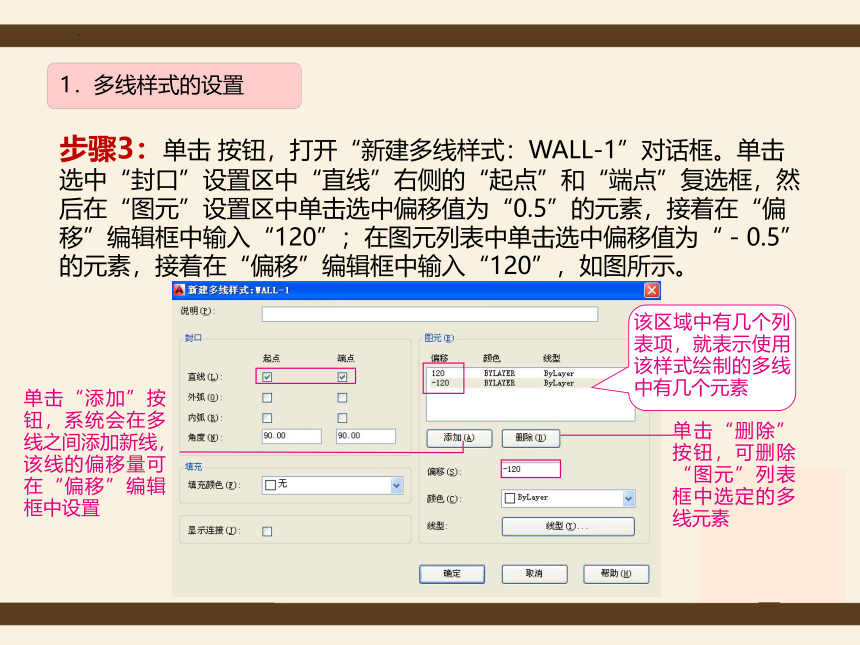

步骤3：单击 按钮，打开“新建多线样式：WALL-1”对话框。单击选中“封口”设置区中“直线”右侧的“起点”和“端点”复选框，然后在“图元”设置区中单击选中偏移值为“0.5”的元素，接着在“偏移”编辑框中输入“120”；在图元列表中单击选中偏移值为“－0.5”的元素，接着在“偏移”编辑框中输入“120”，如图所示。
单击“删除”按钮，可删除“图元”列表框中选定的多线元素
单击“添加”按钮，系统会在多线之间添加新线，该线的偏移量可在“偏移”编辑框中设置
该区域中有几个列表项，就表示使用该样式绘制的多线中有几个元素
1．多线样式的设置
上图所示对话框中部分选项的功能如下。

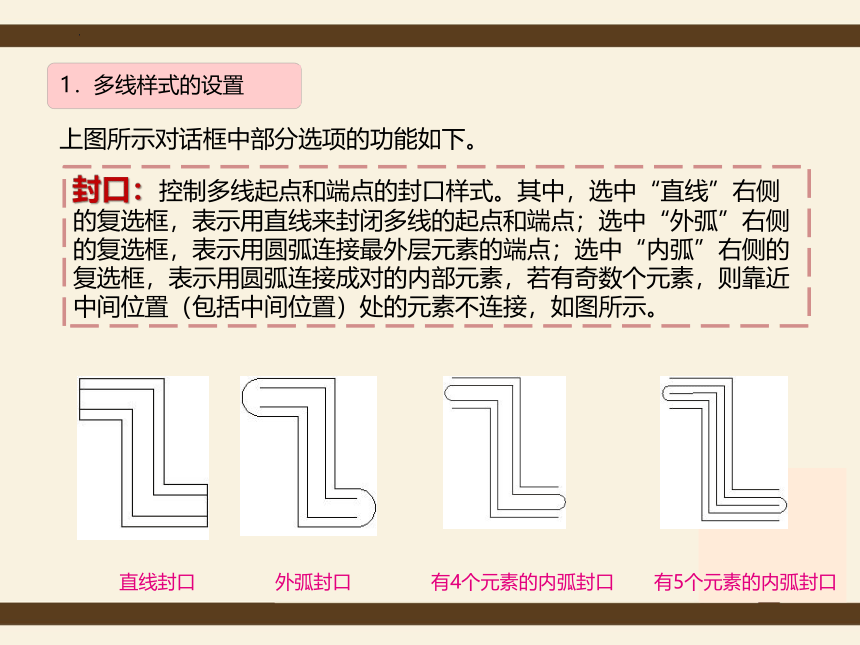

封口：控制多线起点和端点的封口样式。其中，选中“直线”右侧的复选框，表示用直线来封闭多线的起点和端点；选中“外弧”右侧的复选框，表示用圆弧连接最外层元素的端点；选中“内弧”右侧的复选框，表示用圆弧连接成对的内部元素，若有奇数个元素，则靠近中间位置（包括中间位置）处的元素不连接，如图所示。
直线封口 外弧封口 有4个元素的内弧封口 有5个元素的内弧封口
1．多线样式的设置

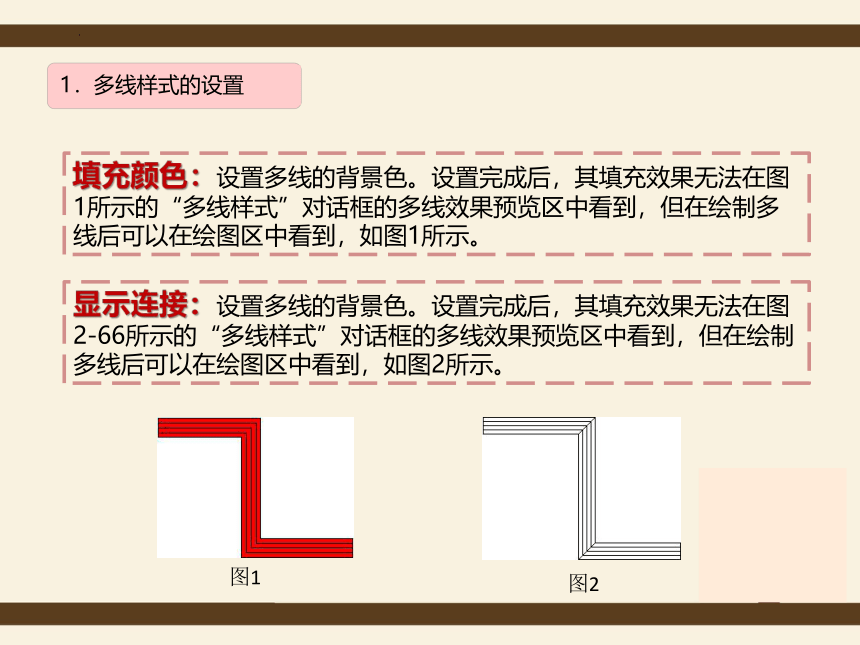

填充颜色：设置多线的背景色。设置完成后，其填充效果无法在图1所示的“多线样式”对话框的多线效果预览区中看到，但在绘制多线后可以在绘图区中看到，如图1所示。
显示连接：设置多线的背景色。设置完成后，其填充效果无法在图2-66所示的“多线样式”对话框的多线效果预览区中看到，但在绘制多线后可以在绘图区中看到，如图2所示。
图1
图2
1．多线样式的设置
图元：该设置区中显示了多线元素的偏移值、颜色和线型。其中， 和 按钮用于增加和删除多线元素，下方的“偏移”编辑框用于为选定的多线元素指定偏离多线中心的距离；“颜色”列表框和 按钮用于重新设置选定元素的颜色和线型（默认颜色为“ByLayer”，线型为“Continuous”，即与当前图层的颜色和线型相同）。
步骤4：单击“新建多线样式：WALL-1”对话框中的 按钮，返回“多线样式”对话框，单击 按钮，可将“wall-1”样式设置为当前样式。
2．多线的绘制
按照上面的步骤设置完多线样式后，接下来我们就来绘制如图所示的图形，具体操作步骤如下。
2．多线的绘制
步骤1：选择“绘图”>“多线”菜单，或在命令行中输入“ml”并按【Enter】键，此时系统将提示“指定起点或[对正（J）/比例（S）/样式（ST）]:”。接下来，可根据绘图需要设置多线的对正方式、比例和样式。
对正：设置多线的对正方式。多线有3种对正方式，即上对正、无和下对正，如图所示，默认为上对正。值得注意的是，此处的对正是相对于多线的起点位置而言的。
命令行提示中的“对正（J）/比例（S）/样式（ST）”的意义如下。
上对正：所绘多线在多线起点之下
无：所绘多线的中心位置与多线的起点在同一水平线上
下对正：所绘多线在多线起点之上
2．多线的绘制
比例：设置多线的比例。即按所设置的比例，将各多线元素间的间距进行放大或缩小，但对多线元素的线型比例无效，如图所示。默认情况下，多线比例为20。
比例为10
比例为20
样式：设置多线的样式。选择该选项后，可直接输入要使用的多线样式的名称，或在命令行中输入“？”并按【Enter】键，此时命令行中将列出该文件中的所有多线样式并打开“AutoCAD文本窗口”对话框。用户可根据需要输入所需样式名称。
2．多线的绘制
步骤2：在命令行中输入“j”并按【Enter】键，然后输入“z”并按【Enter】键，将对正方式设置为无；输入“s”并按【Enter】键，接着输入“1”并按【Enter】键，将多线的绘制比例设置为1，如图所示。
2．多线的绘制
步骤3：捕捉图2-75中的交点A并单击，以指定多线的起点，然后依次捕捉并单击交点B、G、F、J和交点H，最后输入“c”，按【Enter】键结束命令，结果如图所示。
A
B
G
J
I
H
E
D
C
F
2．多线的绘制
步骤4：按【Enter】键重复执行“多线”命令，采用默认的多线样式和比例，依次捕捉并单击图中的交点E和交点C，按【Enter】键结束命令；再次执行“多线”命令，依次单击交点D和交点I，最后按【Enter】键结束命令，结果如图所示。
3．多线的编辑
在多线绘制完成后，可以对多线接口进行编辑，以控制多线的相交方式。
步骤1：选择“修改”>“对象”>“多线”菜单，或双击绘图区中的任意一条多线对象，系统将自动打开图所示的“多线编辑工具”对话框。
3．多线的编辑
步骤2：单击“多线编辑工具”对话框中的“T形合并”按钮 ，然后单击选取图1所示的多线1，接着单击选择多线2，结果如图2所示。
图1
多线1
多线2
图2
步骤3：依次选择其余3组要编辑的多线，编辑结束后按【Enter】键退出编辑状态，结果如图1所示。
3．多线的编辑
提 示
在编辑多线的接口时，一定要先选择要修剪掉或要延伸的多线，然后再选择与之相关的另外一条多线，且在选择多线时，尽量在要编辑的多线的接口附近单击，否则，将出现意想不到的效果或无法执行该操作。
此外，若一条多线在某处断开，可单击 “多线编辑工具”对话框中的“全部接合”按钮，然后依次在断开的两端点处单击，可使其成为一条完整的多线。
2.4.2 多段线
2.4.2 多段线
要绘制多段线，可在“默认”选项卡的“绘图”面板中单击“多段线”按钮 ，然后在绘图区单击一点作为起点，此时命令行将显示如下提示信息：
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]
这些选项的功能如下：
圆弧：用于绘制圆弧，并显示一些提示选项。
半宽：用于设置多段线的半宽，即所输入的数值为线宽的一半。
2.4.2 多段线
放弃：用于取消上一步所绘制的一段多段线，可逐次回溯。
宽度：用于设定多段线的线宽，默认值为0。多段线的初始宽度和结束宽度可分别设置为不同的值，从而绘制出诸如箭头之类的图形。
闭合：用于封闭多段线（用直线或圆弧）并结束“多段线”命令，该选项从指定多段线的第三点时才出现。
长度：用于绘制指定长度的直线段。如果前一段是直线，则沿此直线段的延伸方向绘制指定长度的直线段；如果前一段是圆弧，则该选项不显示。
2.4.2 多段线
指定多段线的第一点后，在命令行中输入“a”并按【Enter】键，可切换到绘制圆弧模式。此时，系统将显示如下提示：
指定圆弧的端点或[角度（A）/圆心（CE）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]
部分选项的功能如下：
角度：指定圆弧圆心分别与圆弧起点和端点连线的夹角，即圆弧的包含角。若包含角为正值时，按顺时针方向生成圆弧；否则，将按逆时针方向生成圆弧。
2.4.2 多段线
半宽和宽度：用于设置圆弧多段线的起点和终点的半宽和全宽。
直线：切换到绘制直线模式。
第二个点：可依次指定要绘制圆弧上的任一点和圆弧的端点。
方向：指定圆弧起点的切线方向。
【例】
使用“多段线”命令绘制图所示图形（要求多段线的宽度为2）。
【例】
步骤1：单击“多段线”按钮，然后在绘图区的合适位置单击确定多段线的起点；输入“w”并按【Enter】键，然后输入“2”并按【Enter】键，以指定多段线的起点宽度；采用默认的端点宽度“2”并按【Enter】键，如图所示。
【例】
步骤2：水平向右移动光标，输入“100”并按【Enter】键，确定直线的长度；输入“a”并按【Enter】键，进入“圆弧”模式；竖直向上移动光标，待出现图所示的极轴追踪线时输入“64”并按【Enter】键，以指定圆弧的端点。
【例】
步骤3： 输入“L”并按【Enter】键，进入“直线”模式；水平向右移动光标，待出现图1所示极轴追踪线时输入“100”并按【Enter】键。
步骤4：输入“a”并按【Enter】键，进入“圆弧”模式，捕捉图2所示的端点并单击，或根据命令行提示输入“cl”并按【Enter】键，均可使用圆弧封闭多段线并退出“多段线”命令。
图1
图2
2.4.3 样条曲线
①
②
③
④
1．绘制样条曲线
样条曲线的形状是由绘图时所指定的一系列点的位置来确定的。在AutoCAD中，可使用以下两种方法绘制样条曲线。
样条曲线拟合：展开“默认”选项卡的“绘图”面板，然后单击“样条曲线拟合”按钮 ，在绘图区的不同位置处依次单击，以指定样条曲线上的各拟合点。如图2所示的①～④处分别单击，最后按【Enter】键结束命令。
2.4.3 样条曲线
①
②
③
④
样条曲线控制点：展开“默认”选项卡的“绘图”面板，然后单击“样条曲线控制点”按钮 ，在绘图区的不同位置处依次单击，以指定样条曲线的各控制点。如图所示的①～④处分别单击，最后按【Enter】键结束命令。
提示
在绘制样条曲线的过程中，可随时按快捷键【Ctrl＋Z】，或输入“u”并按【Enter】键，取消上一步所指定的拟合点或控制点；随时按【Esc】键可结束命令。
2．编辑样条曲线
如果所绘制的样条曲线的形状和长度不合适，可先选中要编辑的样条曲线，然后利用曲线上的拟合点或控制点来调整，具体操作方法如下：
调整拟合点：选中使用“样条曲线拟合”命令绘制的曲线，然后单击并拖动拟合点 ，可通过拉伸的方式调整该曲线的形状；若将光标移至其中的任一夹点上，还可以在出现的快捷菜单中选择“添加拟合点”或“删除拟合点”选项来调整曲线的形状，如图所示。
拟合点
2．编辑样条曲线
调整控制点：选中使用“样条曲线拟合”命令绘制的曲线，利用曲线上的控制点 和快捷菜单，可调整样条曲线的形状，其操作方法与使用拟合点调整相同，如图所示。
提示
选中样条曲线后单击夹点 ，在弹出的快捷菜单中选择“拟合”或“控制点”菜单项，可将曲线上的夹点转换为控制点或拟合点显示。
控制点
2.5 创建和编辑剖面图案
绘制室内施工图时，通常利用AutoCAD提供的“图案填充（hatching）”命令绘制表示地面和墙面的材料图案。在绘制图案时，还可以根据需要设置图案样式、比例和填充角度等。下面通过为图1所示的墙面绘制图2所示的图案，来讲解“图案填充”命令的具体操作方法。
图1
图2
图案填充区域
2.5 创建和编辑剖面图案
打开图1所示图形，然后在“默认”选项卡的“绘图”面板中单击“图案填充”按钮 ，或输入“H”并回车，此时系统将打开 “图案填充创建”选项卡。
步骤一
将光标移动到要填充图案的区域内（不单击），此时系统会自动搜索并显示当前图案的填充效果，然后在要填充的区域内单击，以指定填充区域。此时，若所填充的图案、比例和角度合适，则可直接按【Enter】键结束命令。
步骤二
2.5 创建和编辑剖面图案
否则，单击“图案”面板右下角的 按钮 ，在展开的列表框中选择所需图案，如选择“ANSI37”；在“特性”面板中的“角度”编辑框中输入角度值，如输入“45”并按【Enter】键；在“填充图案比例”编辑框中输入比例值，如输入“80”并按【Enter】键。设置完成后，直接按【Enter】键结束命令即可。
步骤三
提示
为图形填充图案时， “特性”面板的“填充图案比例”编辑框 中的值越小，图案就越密，反之则越疏。
若要修改所填充的图案，可先选中该图案，然后在出现的“图案填充编辑器”选项卡中根据需要更改图案形状、颜色、角度和比例等；若单击该选项卡的“边界”面板中的“拾取点”按钮 和“删除”按钮 ，还可以添加或删除某些填充区域，其操作方法与绘制图案填充相同。
练 习
1．利用“直线”命令绘制所示的三角形屋架正立面图（不要求标注尺寸）。
练 习
2．利用“多线”命令绘制所示图形（要求：墙体厚度240，不要求设置线宽和标注尺寸）。
练 习
提示
先选择“格式”>“多线样式”菜单或输入“mlst”并按【Enter】键，在打开的对话框中分别创建“墙体”和“窗子”多线样式，然后利用“多线”命令依次绘制墙体和窗子。在绘制墙体时，应将多线的对正方式设为“无”，将比例设为“1”。在绘制窗子时，应先将“窗子”样式设为当前样式，并采用默认的对正方式和比例绘制。
练 习
3．利用“直线”和“矩形”命令绘制图所示的单层房屋正立面图。
练 习
提示
① 先利用“矩形”命令绘制长为120，宽为5的矩形，然后利用“直线”命令绘制图所示图形。
练 习
提示
② 执行“矩形”命令，然后按住【Ctrl】键在绘图区单击鼠标右键，在出现的快捷菜单中选择“自”菜单项；捕捉端点A并单击，以指定临时参考点；输入“@-15，-15”并回车，以指定矩形的第一个角点；输入“@-40，20”并回车，以绘制窗子的矩形轮廓线。
A
练 习
提示
③ 由“直角三角形中，30°所对直角边等于斜角的一半”可知，屋面斜线的长度为40，故屋面可先绘制左侧长度为40的30°斜线，然后再利用“极轴追踪”功能确定水平线的尺寸，最后采用同样的方法绘制右侧屋面投影线。

展开更多......
