(共15张PPT)
第二章 二维图形绘制命令
第二章 二维图形绘制命令

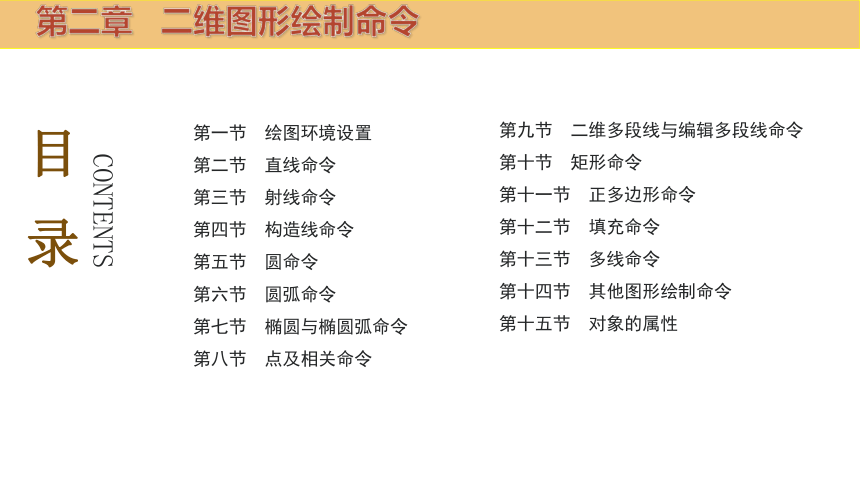

目录
CONTENTS
第一节 绘图环境设置
第二节 直线命令
第三节 射线命令
第四节 构造线命令
第五节 圆命令
第六节 圆弧命令
第七节 椭圆与椭圆弧命令
第八节 点及相关命令
第九节 二维多段线与编辑多段线命令
第十节 矩形命令
第十一节 正多边形命令
第十二节 填充命令
第十三节 多线命令
第十四节 其他图形绘制命令
第十五节 对象的属性
01
02
03
“绘图”工具栏:
功能区:默认
命令提示区:XLINE或快捷键XL
第四节 构造线命令

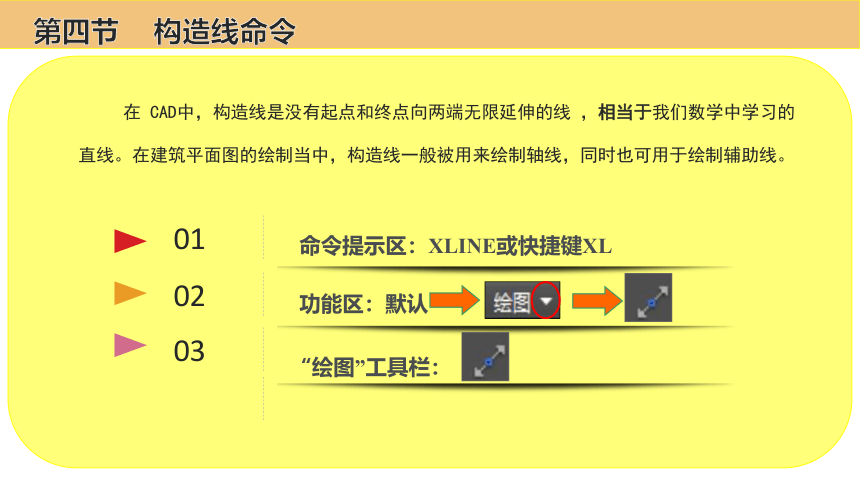

在 CAD中,构造线是没有起点和终点向两端无限延伸的线 ,相当于我们数学中学习的直线。在建筑平面图的绘制当中,构造线一般被用来绘制轴线,同时也可用于绘制辅助线。
第四节 构造线命令

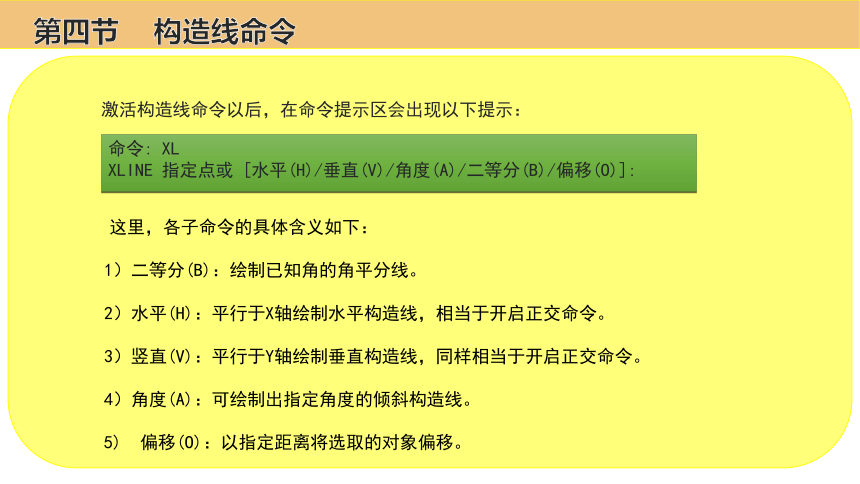

激活构造线命令以后,在命令提示区会出现以下提示:
命令: XL
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:
这里,各子命令的具体含义如下:
1)二等分(B):绘制已知角的角平分线。
2)水平(H):平行于X轴绘制水平构造线,相当于开启正交命令。
3)竖直(V):平行于Y轴绘制垂直构造线,同样相当于开启正交命令。
4)角度(A):可绘制出指定角度的倾斜构造线。
5) 偏移(O):以指定距离将选取的对象偏移。

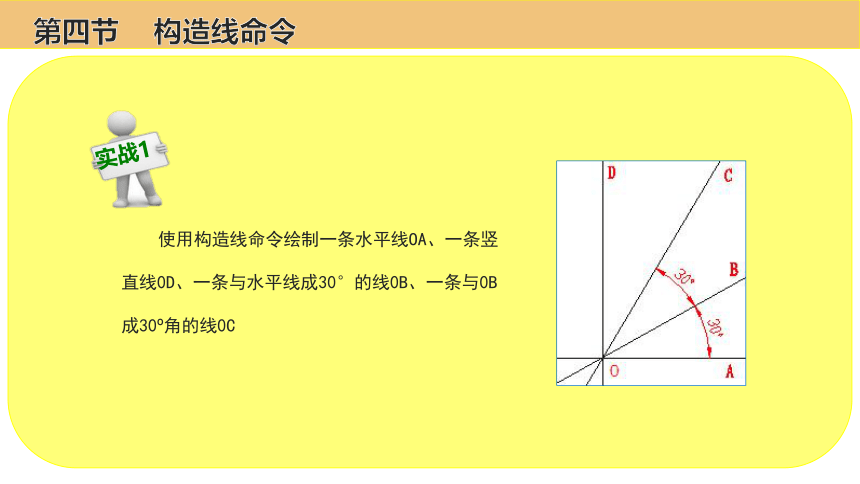

使用构造线命令绘制一条水平线OA、一条竖直线0D、一条与水平线成30°的线0B、一条与0B成30 角的线0C
实战1
第四节 构造线命令

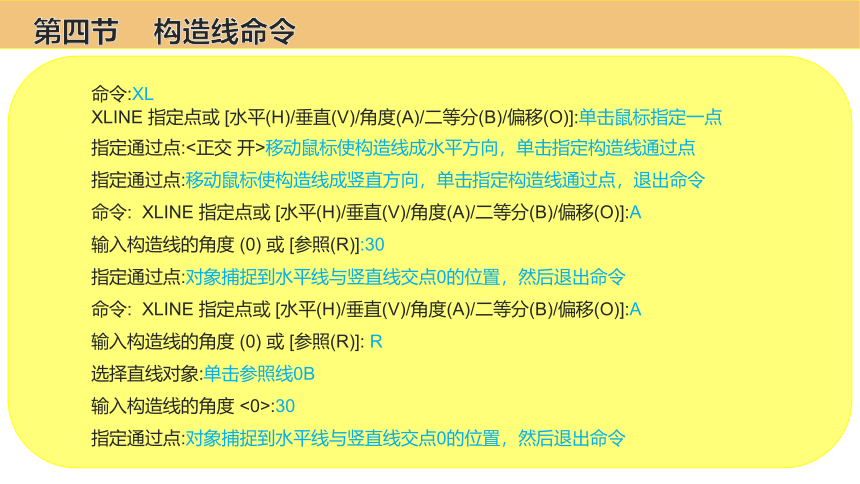

命令:XL
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:单击鼠标指定一点
指定通过点:<正交 开>移动鼠标使构造线成水平方向,单击指定构造线通过点
指定通过点:移动鼠标使构造线成竖直方向,单击指定构造线通过点,退出命令
命令: XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:A
输入构造线的角度 (0) 或 [参照(R)]:30
指定通过点:对象捕捉到水平线与竖直线交点0的位置,然后退出命令
命令: XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:A
输入构造线的角度 (0) 或 [参照(R)]: R
选择直线对象:单击参照线0B
输入构造线的角度 <0>:30
指定通过点:对象捕捉到水平线与竖直线交点0的位置,然后退出命令
第四节 构造线命令

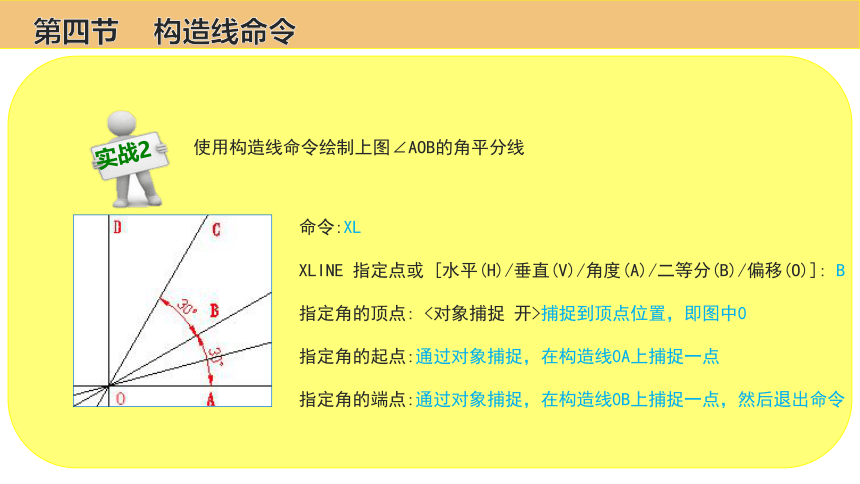

使用构造线命令绘制上图∠AOB的角平分线
实战2
命令:XL
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: B
指定角的顶点: <对象捕捉 开>捕捉到顶点位置,即图中0
指定角的起点:通过对象捕捉,在构造线0A上捕捉一点
指定角的端点:通过对象捕捉,在构造线0B上捕捉一点,然后退出命令
第四节 构造线命令
利用构造线命令绘制右图,尺寸详图上
实战3
第四节 构造线命令
命令:xl XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
输入构造线的角度 (0) 或 [参照(R)]: 50
指定通过点:任意单击一点确定位置
命令:XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
输入构造线的角度 (0) 或 [参照(R)]: 140
指定通过点:任意单击一点确定位置
命令:XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: o
指定偏移距离或 [通过(T)] <通过>: 300
选择直线对象:选择其中一条构造线
指定向哪侧偏移:在所选构造线任意一侧单击鼠标左键
选择直线对象:选择另一条构造线
指定向哪侧偏移:在所选构造线相应一侧单击鼠标左键,然后退出命令
第四节 构造线命令
01
02
03
“绘图”工具栏:
功能区:默认
命令提示区:CIRCLE或快捷键C
圆是工程图中常用的对象之一,圆可以代表孔、轴网编号和柱等对象。Auto CAD默认情况下提供了6 种不同已知条件创建圆对象的方式。
第五节 圆命令
第五节 圆命令
AutoCAD当中提供的 6 种绘制圆的方式,具体含义如下:
圆心、半径:通过指定圆的圆心和半径绘制圆;
圆心、直径:通过指定圆的圆心和直径绘制圆;
两点:通过指定圆直径上的两个点绘制圆,即两点之间的距离就是圆的直径;
三点:通过指定圆周上的任意三个点来绘制圆;
相切、相切、半径:通过指定与圆相切的两个对象的相切点和圆半径绘制圆 ;
相切、相切、相切:通过指定与圆相切的三个对象的相切点绘制圆;
使用圆命令绘制图,其中外面的大圆是以B点为圆心,AB之间的距离为半径(A、B为已知点)。
实战1
第五节 圆命令
命令:C
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:
通过对象捕捉捕捉到圆心位置,即图中B点
指定圆的半径或 [直径(D)]<222.5526>: 通过对象捕捉捕捉A点,软件自动退出命令
命令:CIRCLE 空格键或回车键重复上一次命令,绘制小圆
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 2P
指定圆直径的第一个端点:
指定圆直径的第二个端点:
第五节 圆命令
通过对象捕捉捕捉到B点
通过对象捕捉捕捉到A点,软件自动退出命令
使用构造线命令和圆命令绘制右图
实战2
第五节 圆命令
命令: C
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:T
指定对象与圆的第一个切点: 对象捕捉到圆与构造线的切点A,对象捕捉标记为
指定对象与圆的第二个切点: 对象捕捉到圆与构造线的切点B
指定圆的半径 <24.3192>:100
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: _3p
指定圆上的第一个点:_tan到 对象捕捉到圆与构造线的切点1
指定圆上的第二个点: _tan到 对象捕捉到小圆与大圆的切点2
指定圆上的第三个点:_tan到 对象捕捉到圆与构造线的切点3,自动退出命令
第五节 圆命令
