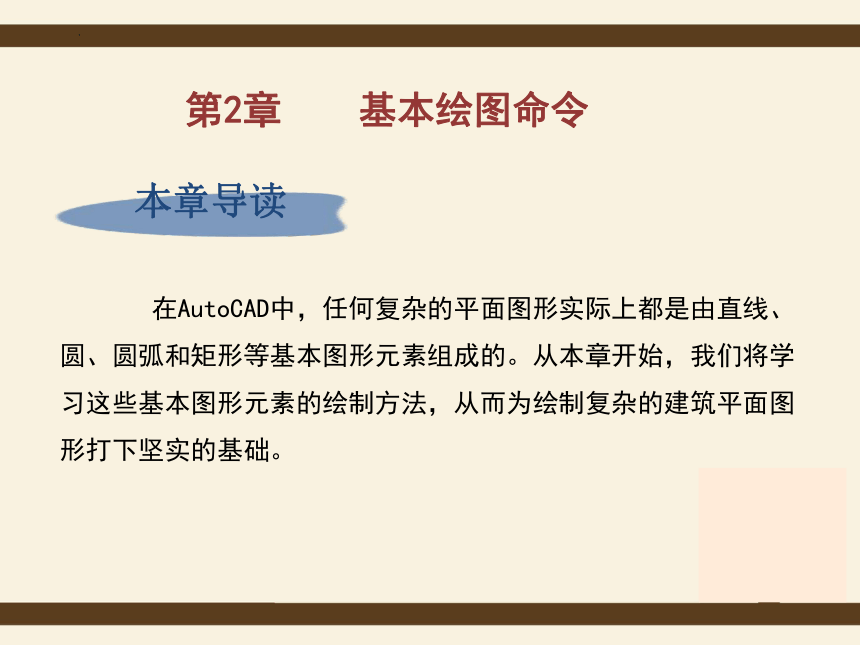

本章导读
在AutoCAD中，任何复杂的平面图形实际上都是由直线、圆、圆弧和矩形等基本图形元素组成的。从本章开始，我们将学习这些基本图形元素的绘制方法，从而为绘制复杂的建筑平面图形打下坚实的基础。
第2章 基本绘图命令
学习目标
掌握 直线、构造线和射线的绘制方法
掌握矩形和正多边形的绘制方法
掌握圆、圆弧、椭圆和椭圆弧的绘制方法
掌握多线、多段线和样条曲线的绘制方法
能够为图形添加所需剖面图案
第2章 基本绘图命令
能够利用基本绘图命令绘制简单的建筑平面图
第2章 基本绘图命令

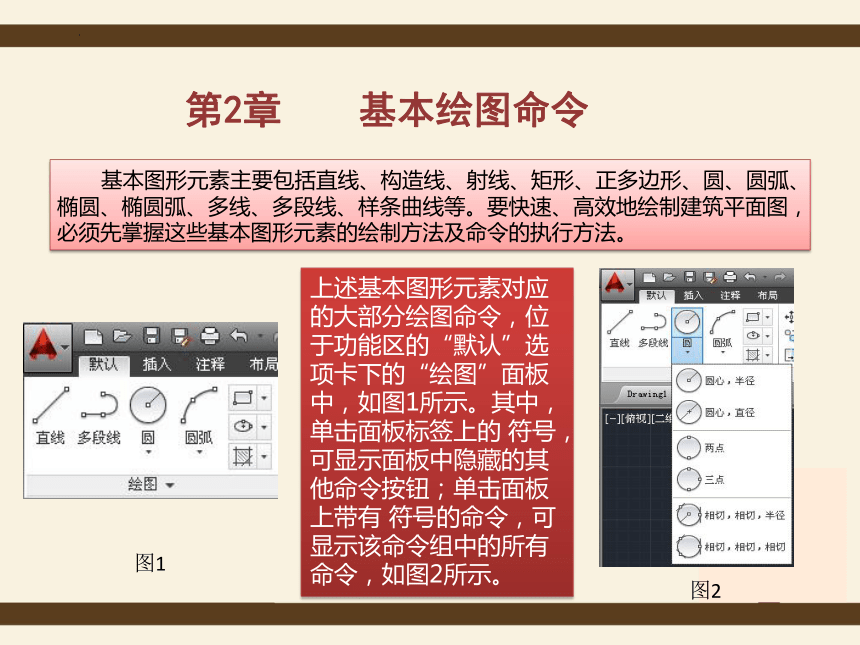

基本图形元素主要包括直线、构造线、射线、矩形、正多边形、圆、圆弧、椭圆、椭圆弧、多线、多段线、样条曲线等。要快速、高效地绘制建筑平面图，必须先掌握这些基本图形元素的绘制方法及命令的执行方法。
上述基本图形元素对应的大部分绘图命令，位于功能区的“默认”选项卡下的“绘图”面板中，如图1所示。其中，单击面板标签上的 符号，可显示面板中隐藏的其他命令按钮；单击面板上带有 符号的命令，可显示该命令组中的所有命令，如图2所示。
图1
图2
第2章 基本绘图命令

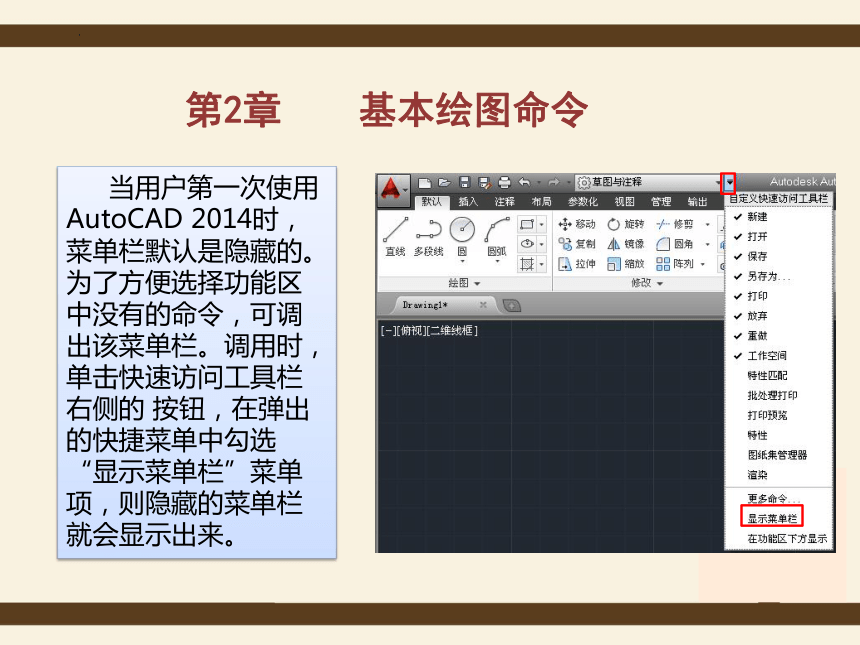

当用户第一次使用AutoCAD 2014时，菜单栏默认是隐藏的。为了方便选择功能区中没有的命令，可调出该菜单栏。调用时，单击快速访问工具栏右侧的 按钮，在弹出的快捷菜单中勾选“显示菜单栏”菜单项，则隐藏的菜单栏就会显示出来。
第2章 基本绘图命令

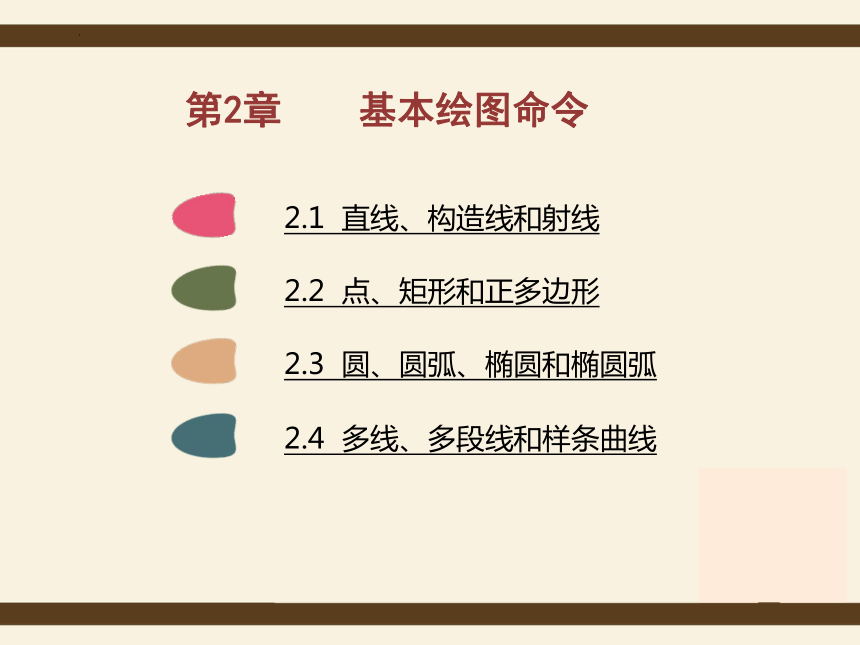

2.1 直线、构造线和射线
2.4 多线、多段线和样条曲线
2.2 点、矩形和正多边形
2.3 圆、圆弧、椭圆和椭圆弧
2.1.1 直线
2.1.2 构造线

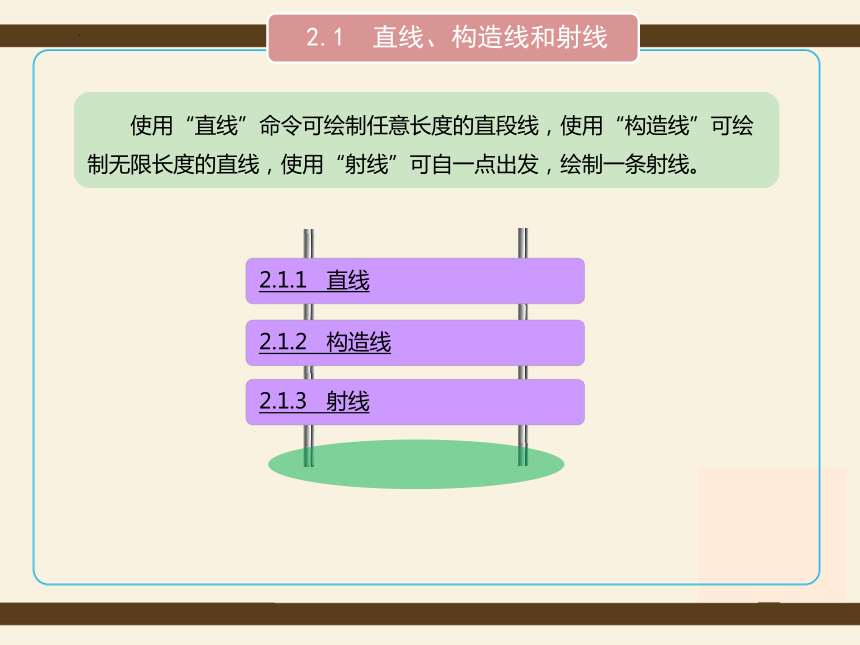

2.1 直线、构造线和射线
使用“直线”命令可绘制任意长度的直段线，使用“构造线”可绘制无限长度的直线，使用“射线”可自一点出发，绘制一条射线。
2.1.3 射线

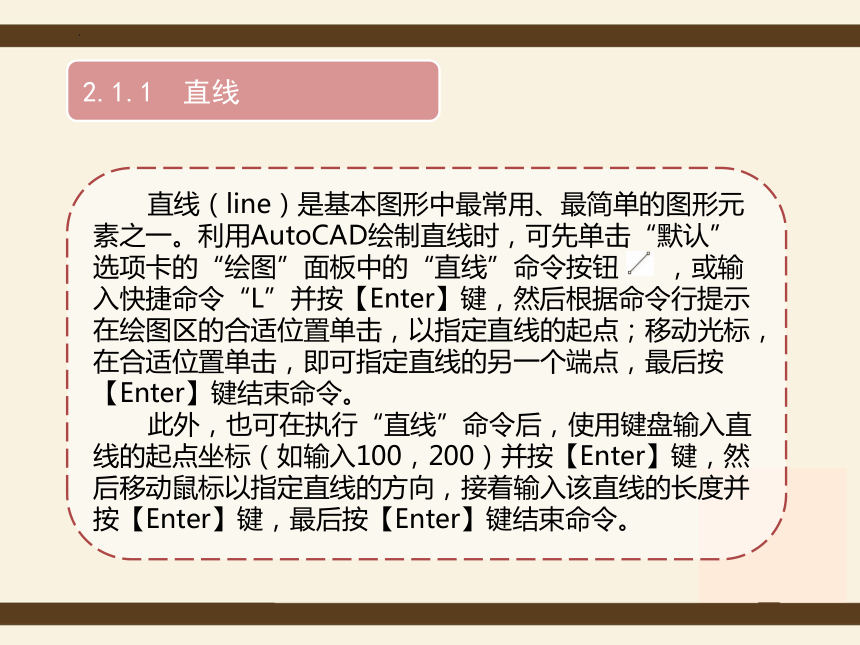

直线（line）是基本图形中最常用、最简单的图形元素之一。利用AutoCAD绘制直线时，可先单击“默认”选项卡的“绘图”面板中的“直线”命令按钮 ，或输入快捷命令“L”并按【Enter】键，然后根据命令行提示在绘图区的合适位置单击，以指定直线的起点；移动光标，在合适位置单击，即可指定直线的另一个端点，最后按【Enter】键结束命令。
此外，也可在执行“直线”命令后，使用键盘输入直线的起点坐标（如输入100，200）并按【Enter】键，然后移动鼠标以指定直线的方向，接着输入该直线的长度并按【Enter】键，最后按【Enter】键结束命令。

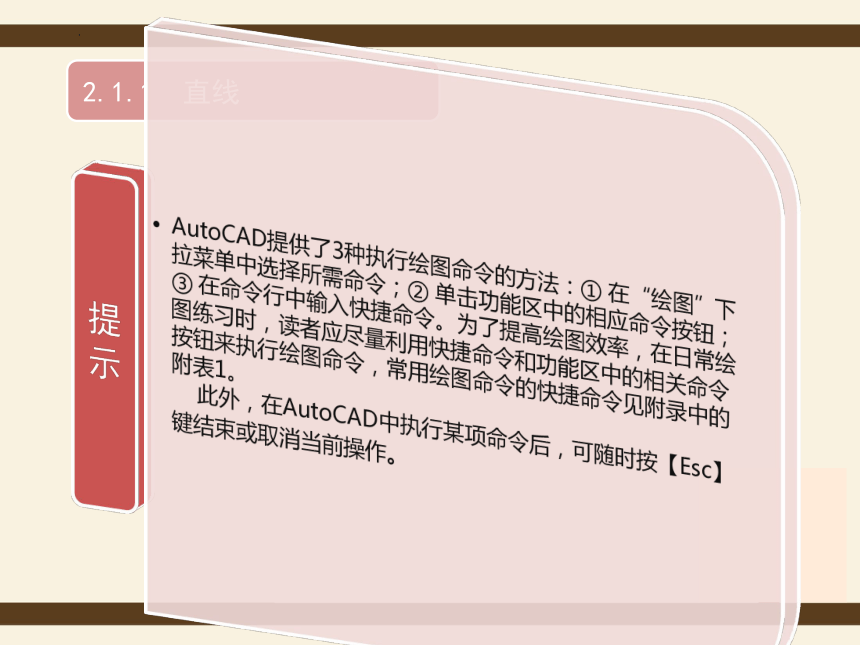

2.1.1 直线
2.1.1 直线

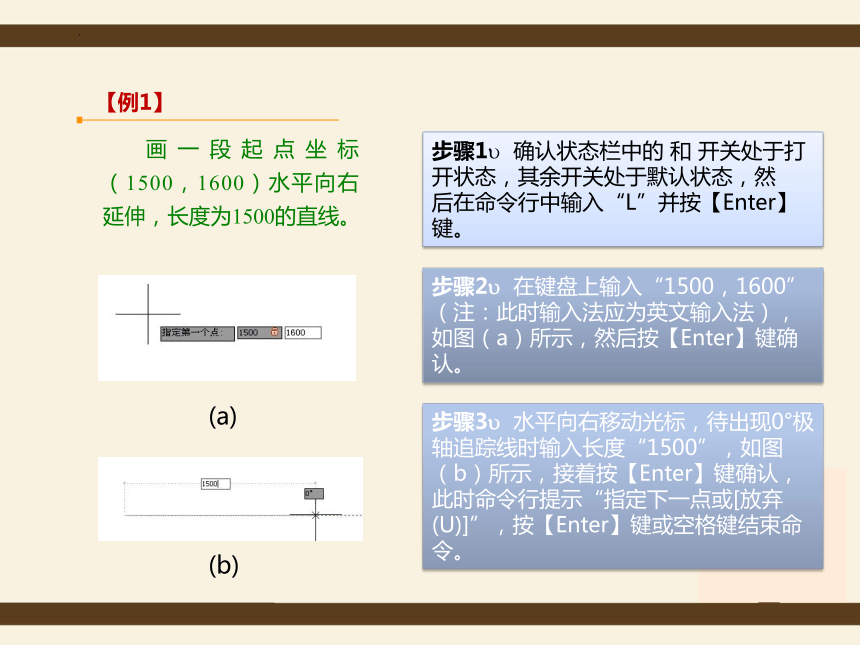

【例1】
画一段起点坐标（1500，1600）水平向右延伸，长度为1500的直线。
(a)
(b)
步骤1 确认状态栏中的 和 开关处于打开状态，其余开关处于默认状态，然
后在命令行中输入“L”并按【Enter】键。
步骤2 在键盘上输入“1500，1600”（注：此时输入法应为英文输入法），如图（a）所示，然后按【Enter】键确认。
步骤3 水平向右移动光标，待出现0°极轴追踪线时输入长度“1500”，如图（b）所示，接着按【Enter】键确认，此时命令行提示“指定下一点或[放弃(U)]”，按【Enter】键或空格键结束命令。
【例2】
在例1已画直线的右端点接着画一段与原直线成150°角（顺时针）的直线，且该直线的长度为1200。
步骤1：确认状态栏中的 和 开关处于打开状态，然后输入“L”并按【Enter】键，将光标移到已画直线的右端，当出现“ ”标识时表明已捕捉到该直线的右端点，如图（a）所示。
步骤2：单击鼠标左键，以指定斜线的起点，接着移动光标并输入“1200 < 30”，如图（b）所示，最后按【Enter】键确认。
步骤3：按【Enter】键或按空格键结束命令。
(a)
(b)
方法一
(a)
(b)
方法二
步骤1：确认状态栏中的 、 和 开关处于打开状态，然后在 开关按钮上单击鼠标右键，在出现的快捷菜单中选择“30”菜单项，如图（a）所示。
步骤2 输入“L”并按【Enter】键，捕捉图（a）所示直线的右端点并单击，然后移动光标，待出现30°极轴追踪线时输入“1200”，如图（b）所示，按【Enter】键确认，再次按【Enter】键结束命令。
思
考
利用“直线”命令如何按图中的尺寸绘制该基础图形？
素材：ch02\思考01.dwg
2.1.2 构造线
在AutoCAD中，构造线（xline）是指两端可以无限延伸的直线段，绘图时主要作辅助线之用。
单击“默认”选项卡的“绘图”面板标签上的 按钮，在展开的图1所示的面板中单击“构造线”按钮 ，或输入“XL”并按【Enter】键，然后根据图2所示命令行提示信息，绘制水平直线、垂直直线、具有一定角度的倾斜直线、二等分一个任意角或者偏移一段直线。
图1
图2
【例1】
分别绘制一条通过（100，100）点的水平构造线和一条通过（200，200）点的竖直构造线 。
输入“XL”并按【Enter】键，然后根据图1所示命令行提示，输入H（大小写均可）并按【Enter】键，如图2所示。
步骤1
图1
步骤2
步骤3
图2
输入通过点的坐标“100，100”，如图3所示，然后按【Enter】键确认，此时绘图区将出现一条通过（100，100）点的水平构造线。
图3
如果还需要绘制其余水平构造线，可在绘图区合适位置单击，或输入相关坐标并按【Enter】键，否则，直接按【Enter】键结束命令。竖直构造线与水平构造线的绘制方法基本相同，只是在绘制竖直构造线时，应在执行“构造线”命令后输入“V”并按【Enter】键。
【例2】
绘制一条与水平线成45°角的构造线，该构造线通过点（1100，1100）。
步骤1：输入“XL”并按【Enter】键，根据命令行提示输入“A”，如图1所示，接着按【Enter】键确认。
图1
步骤2：根据命令行提示输入倾斜角“45”（逆时针与水平线的夹角），如图2所示，按【Enter】键确认。
图2
【例2】
图1
步骤3： 输入通过点的坐标“1100，1100”，如图1所示，按【Enter】键确认，接着按【Enter】键或【Esc】键结束命令，结果如图2所示。
图2
【例3】
利用“构造线”命令等分一个45°角。
打开状态栏中的 和 开关，并将极轴角设为45，然后利用
“直线”命令绘制图1所示的水平直线AB和斜线BC两
直线的夹点为45°。
步骤1
输入“XL”并按【Enter】键，根据命令行提示输入“B”
并按【Enter】键，然后捕捉两条直线的交点B，待出现
图2所示“端点”提示时单击，以指定角的顶点。 。
步骤2
B
A
C
图1
图2
【例3】
利用“构造线”命令等分一个45°角。
根据命令行提示，捕捉图1所示斜线的端点C，单击
以指定角的起点。
步骤3
移动光标，捕捉图2所示直线的端点A，单击以指定角的
端点，此时绘图区将出现一条过交点B的等分线。
步骤4
图1
图2
按【Enter】键或按【Esc】键结束命令。
步骤5
利用“射线”（“ray”）命令可以绘制出一条确定端点的射线。要绘制射线，可先展开“默认”选项卡的“绘图”面板，然后单击其中的“射线”按钮，或输入“ray”并按【Enter】键，然后依次指定射线的起点和角度，或指定射线的起点和射线上任意一点的坐标。
2.1.3 射线
【例1】
绘制一条起点为（1000，1000）倾斜角为45°的射线。
输入“ray”并按【Enter】键，根据命令行提示输入射线的起点坐标（1000，1000），如9所示，然后按【Enter】键确认。
步骤一
2.1.3 射线
打开状态栏中的极轴开关，然后在该开关上单击鼠标右键，利用出现的快捷菜单将极轴增量角设为45，然后移动光标，待出现图所示45°极轴追踪线时，在合适位置单击即可。
步骤二
按【Enter】键或按【Esc】键结束命令。
步骤三
指定射线的起点坐标后，除了利用“轴线”功能绘制45°射线外，还有两种方法绘制该射线：① 输入相对直角坐标，如“@1300，1300”；② 输入相对极坐标，如“@10＜45”等。
提示
