第二章 二维图形绘制命令
第二章 二维图形绘制命令

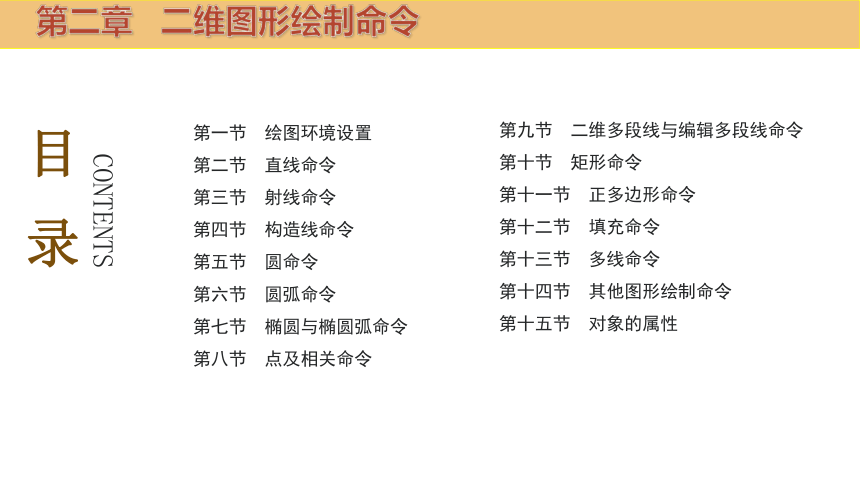

目录
CONTENTS
第一节 绘图环境设置
第二节 直线命令
第三节 射线命令
第四节 构造线命令
第五节 圆命令
第六节 圆弧命令
第七节 椭圆与椭圆弧命令
第八节 点及相关命令
第九节 二维多段线与编辑多段线命令
第十节 矩形命令
第十一节 正多边形命令
第十二节 填充命令
第十三节 多线命令
第十四节 其他图形绘制命令
第十五节 对象的属性
01
02
03
“绘图”工具栏：
功能区：默认
命令提示区：LINE或快捷键L

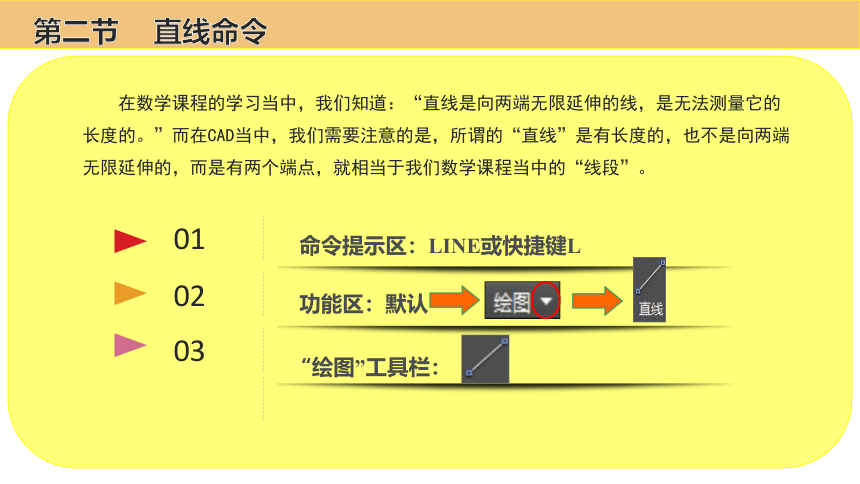

第二节 直线命令
在数学课程的学习当中，我们知道：“直线是向两端无限延伸的线，是无法测量它的长度的。”而在CAD当中，我们需要注意的是，所谓的“直线”是有长度的，也不是向两端无限延伸的，而是有两个端点，就相当于我们数学课程当中的“线段”。

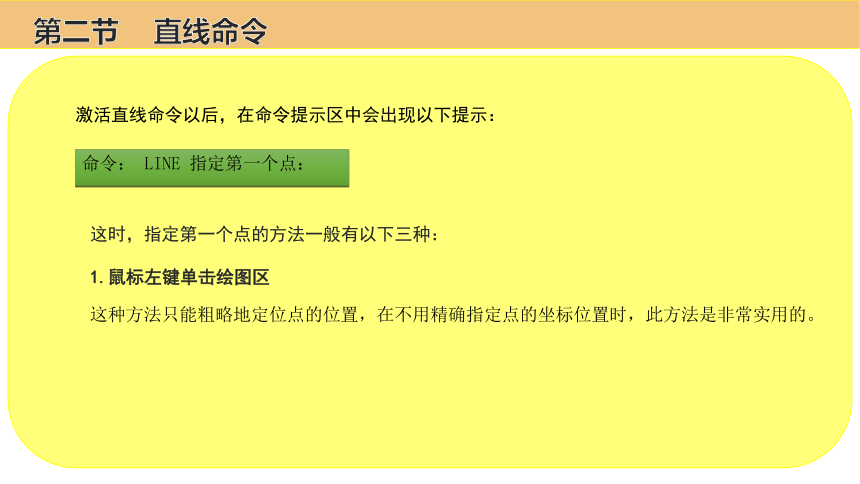

激活直线命令以后，在命令提示区中会出现以下提示：
命令： LINE 指定第一个点：
这时，指定第一个点的方法一般有以下三种：
1.鼠标左键单击绘图区
这种方法只能粗略地定位点的位置，在不用精确指定点的坐标位置时，此方法是非常实用的。
第二节 直线命令

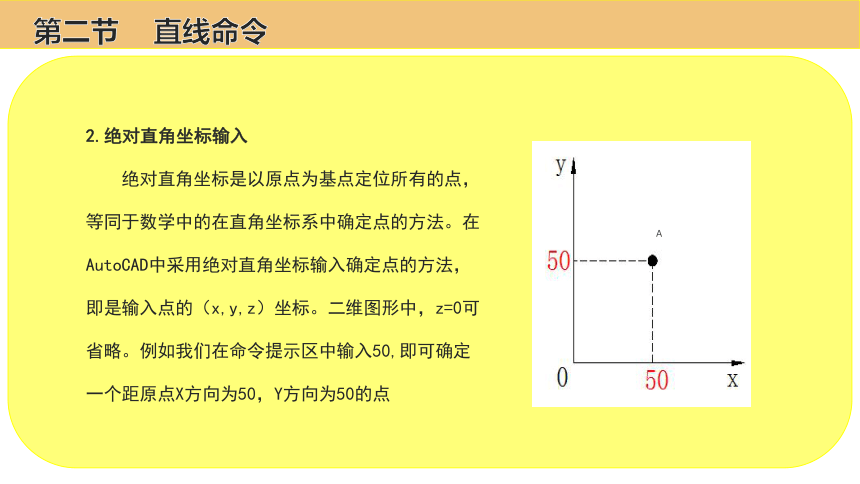

2.绝对直角坐标输入
绝对直角坐标是以原点为基点定位所有的点，等同于数学中的在直角坐标系中确定点的方法。在AutoCAD中采用绝对直角坐标输入确定点的方法，即是输入点的（x,y,z）坐标。二维图形中，z=0可省略。例如我们在命令提示区中输入50,即可确定一个距原点X方向为50，Y方向为50的点
A
第二节 直线命令

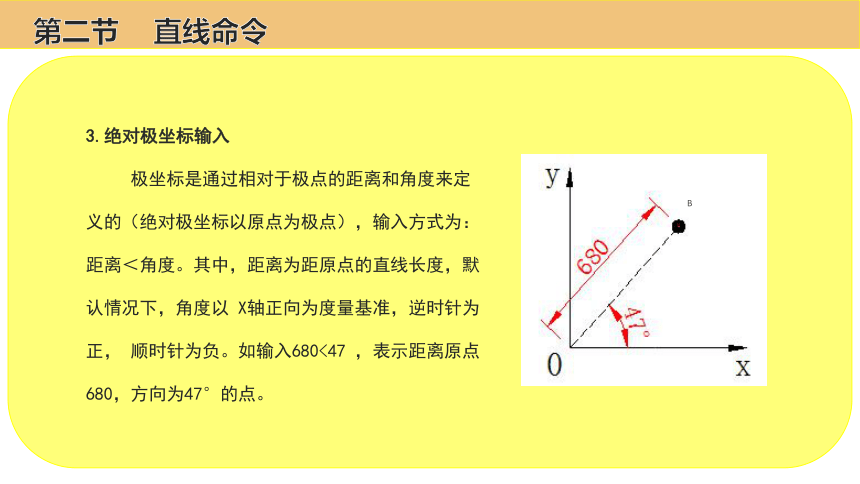

3.绝对极坐标输入
极坐标是通过相对于极点的距离和角度来定义的（绝对极坐标以原点为极点），输入方式为：距离＜角度。其中，距离为距原点的直线长度，默认情况下，角度以 X轴正向为度量基准，逆时针为正， 顺时针为负。如输入680<47 ，表示距离原点 680，方向为47°的点。
B
第二节 直线命令

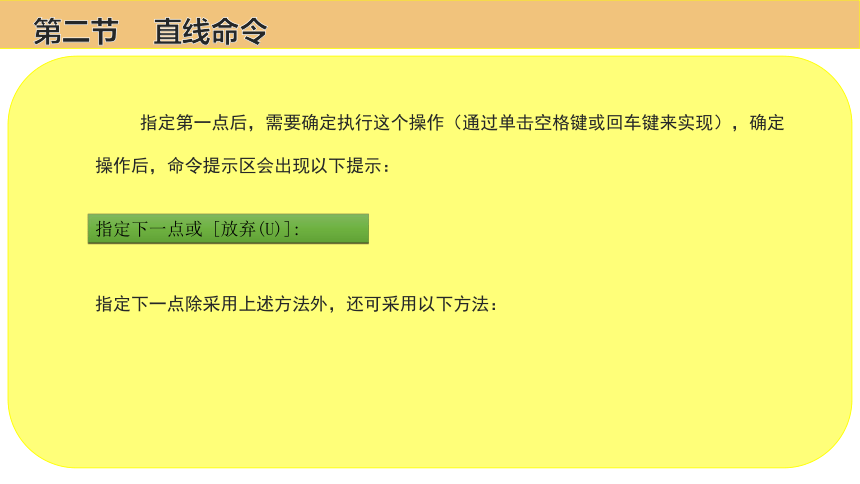

指定第一点后，需要确定执行这个操作（通过单击空格键或回车键来实现），确定操作后，命令提示区会出现以下提示：
指定下一点除采用上述方法外，还可采用以下方法：
指定下一点或 [放弃(U)]:
第二节 直线命令
X
0
A
B
y
（1）相对直角坐标输入
相对直角坐标是把前一个输入点作为输入坐标值的参考
点，在二维图形中，它们的位移增量分别为△X，△Y，输入
格式为：@△X，△Y， @表示输入一个相对坐标值。例如
在右图中，A 点为已知点，相对直角坐标输入确定 B点，画
出AB这条直线。方法：按照前面方法确定第一点之后，在确
定下一点时输入 @150,-200 ，表示：该点相对于上一点沿
X 轴正方向移动 150，沿 Y 轴负方向移动-200。
第二节 直线命令
（2）相对极坐标输入
相对极坐标是以上一个操作点为极点，其输入格式为：@距离＜角度。如输入 @300<60表示该点距上一点的距离为 300 ，和上一点的连线与X轴的夹角为 60 度。
第二节 直线命令
其实在“指定直线下一点”时，除了上述的基本方法之外，我们还有一种更简单的，也更为常用的方法，即将鼠标移到想画直线的方向，然后输入直线的长度即可。
第二节 直线命令
使用直线命令的绝对直角坐标输入法绘制图中的正方形。（已知A点位于坐标原点）。
实战1
命令:L
LINE 指定第一个点:0，0
指定下一点或 [放弃(U)]: 0，1000
指定下一点或 [放弃(U)]: 1000，1000
指定下一点或[闭合(C)/放弃(U)]: 1000，0
指定下一点或[闭合(C)/放弃(U)]: C
第二节 直线命令
使用直线命令的相对极坐标输入法绘制图中的正方形。
实战2
命令: L
LINE 指定第一个点:绘图区任意一点单击鼠标左键作为A 点
指定下一点或 [放弃(U)]: @1000<0
指定下一点或 [放弃(U)]: @1000<90
指定下一点或[闭合(C)/放弃(U)]: @1000<180
指定下一点或[闭合(C)/放弃(U)]: @1000<270
指定下一点或[闭合(C)/放弃(U)]:空格键、回车键或ESC键结束命令
第二节 直线命令
使用直线命令并结合正交功能绘制图中的正方形。
实战3
命令:<正交 开>
命令: _line
指定第一个点:绘图区任意单击一点作为A点
指定下一点或 [放弃(U)]: 1000
指定下一点或 [放弃(U)]: 1000
指定下一点或[闭合(C)/放弃(U)]: 1000
指定下一点或[闭合(C)/放弃(U)]:<对象捕捉 开>
指定下一点或[闭合(C)/放弃(U)]：利用对象捕捉精准捕捉到A点
第二节 直线命令
利用直线命令并适当结合对象捕捉、极轴追踪等辅助命令绘制图
实战4
分析：此图水平和竖直段直线较好绘制，斜线段成120°和30°，可利用极轴追踪实现方向的控制，如将极轴追踪角度增量设置为30°，则水平和竖直方向也会被追踪到，免去在正交和极轴追踪之间切换的麻烦。
第二节 直线命令
步骤1：设置极轴追踪角度增量（快捷键）
第4步
第3步
第1步
第2步
第二节 直线命令
步骤2：绘制图形。按键激活直线命令）
①鼠标移到图示方向，输入50，绘制出第一条斜线段
②鼠标移到图示方向，输入200，绘制出第2 条斜线段
③开启对象捕捉(F3功能键)和对象捕捉
追踪（ F11 功能键）功能，鼠标移到
第1条水平线起点，停留片刻，显出捕
捉标记后，鼠标下移，找到图示追踪线
后，单击鼠标左键，第 3条斜线绘制完毕。
第二节 直线命令
01
02
功能区：默认
命令提示区：RAY
第三节 射线命令
在在AutoCAD中，射线是从一个指定点开始,向一个方向无限延伸的直线 ，这和我们数学中的定义是一致的。射线命令在 CAD当中的应用并不多，可用于绘制辅助线。
同直线命令一样，绘制射线时只需指定2点：射线的起点和通过点，指定方法同样参照直线命令。
使用射线命令绘制一条水平线，一条竖直线以及一条与水平线成60°的线，并且使三条射线相交于O点
实战1
命令:RAY
指定起点:任意单击一点作为0点
指定通过点:
F8功能键开启正交命令，光标移到水平方向单击一点作为通过点
指定通过点: @1000<60
指定通过点:光标移到竖直方向单击一点作为通过点
指定通过点:空格键或回车键退出命令
第三节 射线命令
