第二章 二维图形绘制命令
第二章 二维图形绘制命令

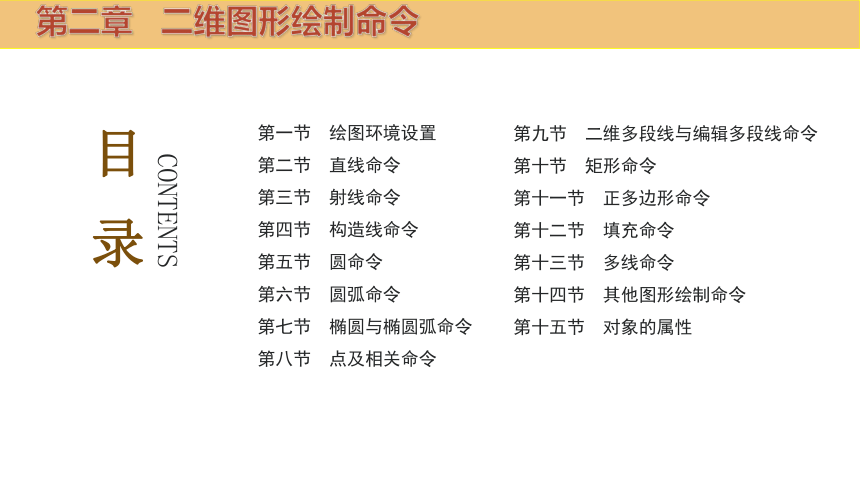

目录
CONTENTS
第一节 绘图环境设置
第二节 直线命令
第三节 射线命令
第四节 构造线命令
第五节 圆命令
第六节 圆弧命令
第七节 椭圆与椭圆弧命令
第八节 点及相关命令
第九节 二维多段线与编辑多段线命令
第十节 矩形命令
第十一节 正多边形命令
第十二节 填充命令
第十三节 多线命令
第十四节 其他图形绘制命令
第十五节 对象的属性
01
02
功能区：格式
命令提示区：MLSTYLE

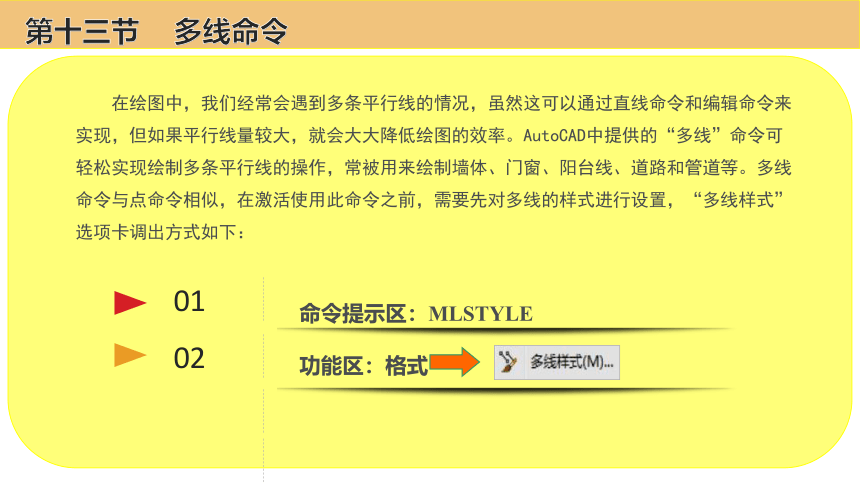

在绘图中，我们经常会遇到多条平行线的情况，虽然这可以通过直线命令和编辑命令来实现，但如果平行线量较大，就会大大降低绘图的效率。AutoCAD中提供的“多线”命令可轻松实现绘制多条平行线的操作，常被用来绘制墙体、门窗、阳台线、道路和管道等。多线命令与点命令相似，在激活使用此命令之前，需要先对多线的样式进行设置，“多线样式”选项卡调出方式如下：
第十三节 多线命令

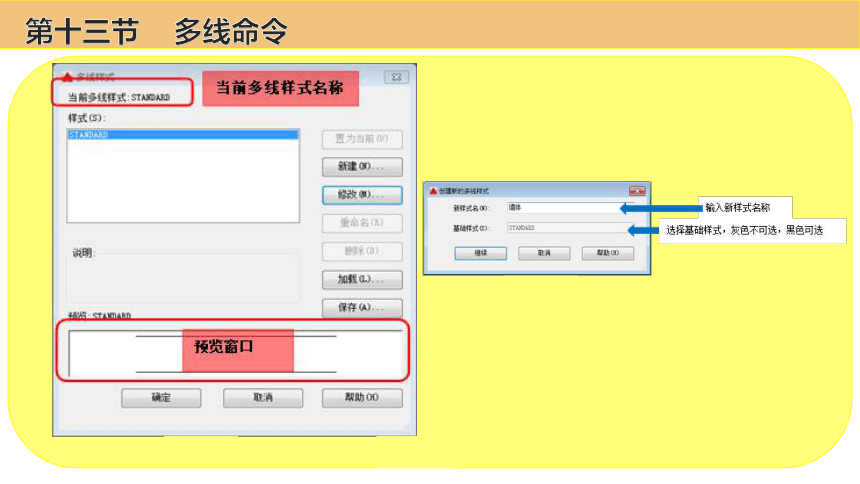

第十三节 多线命令
第十三节 多线命令

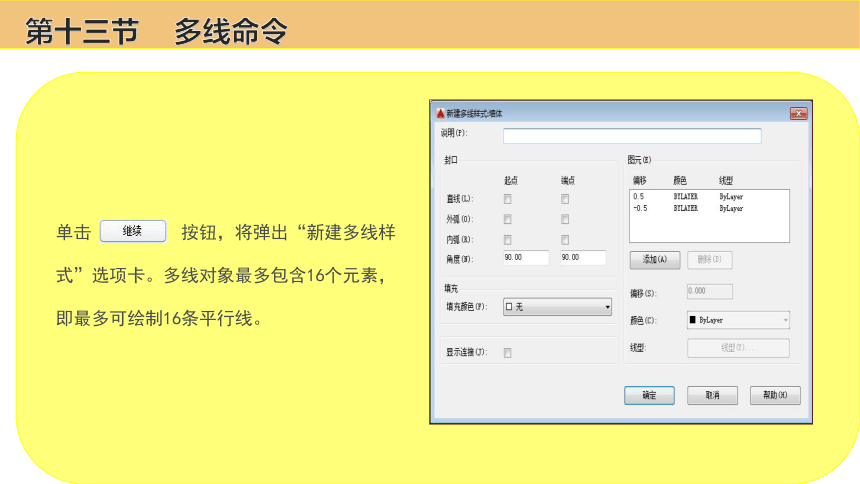

单击 按钮，将弹出“新建多线样式”选项卡。多线对象最多包含16个元素，即最多可绘制16条平行线。
第十三节 多线命令

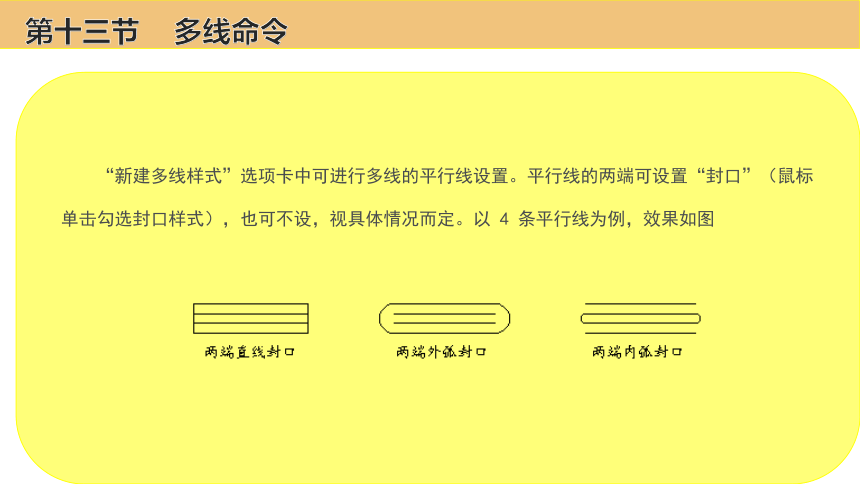

“新建多线样式”选项卡中可进行多线的平行线设置。平行线的两端可设置“封口”（鼠标单击勾选封口样式），也可不设，视具体情况而定。以 4 条平行线为例，效果如图
第十三节 多线命令

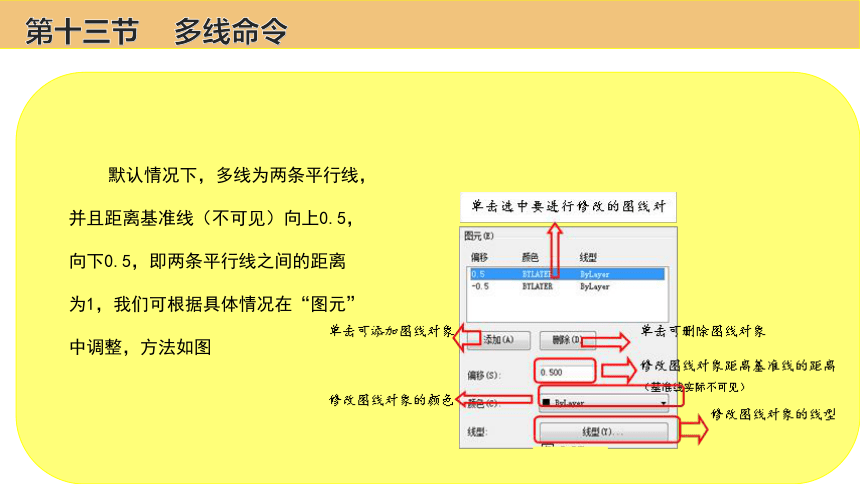

默认情况下，多线为两条平行线，并且距离基准线（不可见）向上0.5，向下0.5，即两条平行线之间的距离为1，我们可根据具体情况在“图元”中调整，方法如图
第十三节 多线命令

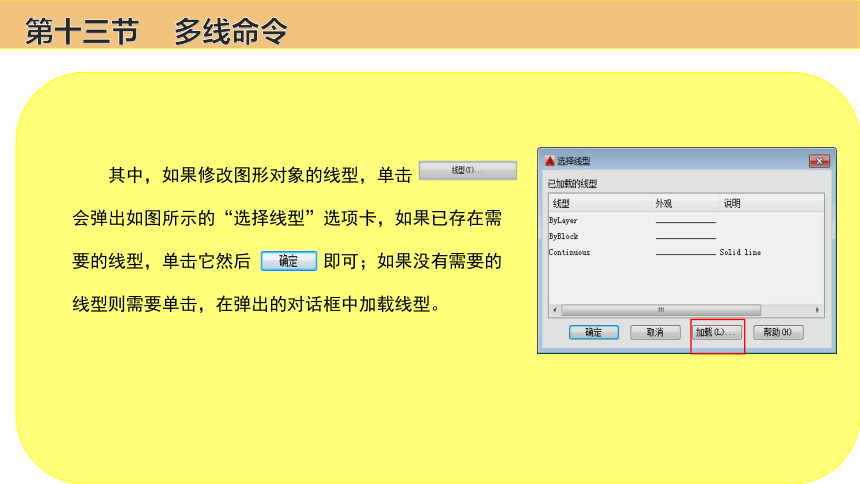

其中，如果修改图形对象的线型，单击 会弹出如图所示的“选择线型”选项卡，如果已存在需要的线型，单击它然后 即可；如果没有需要的线型则需要单击，在弹出的对话框中加载线型。
第十三节 多线命令

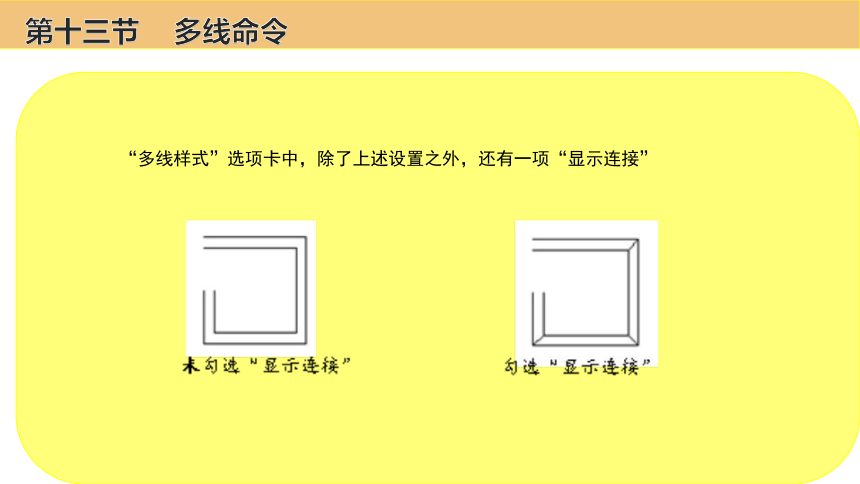

“多线样式”选项卡中，除了上述设置之外，还有一项“显示连接”
第十三节 多线命令
通过在命令提示区中输入MLINE（快捷键 ML）激活多线命令，命令提示区将出现以下提示：
在指定起点之前，需先观察当前设置：对正 = 上, 比例 = 20.00, 样式 = STANDARD，各项含义如下：
命令: MLINE
当前设置: 对正 = 上, 比例 = 20.00, 样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]:
第十三节 多线命令
1)对正
Auto CAD 提供3 种对正方式：上、无、下，具体含义如图（多线的起点和终点从左到右都在红色点划线上，红色点划线为辅助线，也是基准线的位置。
第十三节 多线命令
2）比例
多线的宽度是通过设定比例值来控制的，请记住：多线的宽度=多线样式定义的宽度×比例。例如：我们想利用多线命令绘制240墙体，则可这样设置：
设置 1：多线样式采用默认设置（多线默认设置为两条平行
线，两条平行线之间的距离为1，即多线的宽度为1），激活多线命令后将
“比例”设置为 240即可；
设置 2：“比例”采用默认比例（默认比例为20），则在多线
样式设置时：多线宽度=240/20=12，采用如图
第十三节 多线命令
3）样式
Auto CAD默认样式为STANDARD，如在“多线样式”选项卡中新建了其他的多线样式，则可在此处根据情况进行选择。
将多线命令的默认设置调整为理想设置后，则可按照提示进行绘图了，具体详命令提示区，不再赘述。
第十三节 多线命令
由于多线命令绘制出的图形是一个整体，所以要对相交的多线进行修改不能使用常规的编辑命令，而是使用多线编辑命令。在命令提示区输入 MLEDIT调出多线编辑工具选项卡
第十三节 多线命令
相交的多线
编辑后的多线
操作方式如下：
调用“多线编辑工具”选项卡，单击选中“十字闭合”，回到绘图区选中竖向多线，选中横向多线
利用多线命令绘制右所示的一个房间的墙体和窗户，尺寸详图上
实战1
第十三节 多线命令
命令: ML
MLINE当前设置: 对正 = 上, 比例 = 20.00, 样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]: j
输入对正类型 [上(T)/无(Z)/下(B)] <上>: z
当前设置: 对正 = 无, 比例 = 20.00, 样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]: s
输入多线比例 <20.00>: 240当前设置: 对正 = 无, 比例 = 240.00, 样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]:
第十三节 多线命令
接下来捕捉相应的点绘制多线，可采用右图顺序进行
1、 先后对象捕捉到1、2两点，然后光标下移（开启正交）
输入长度1000，退出多线；
2、 空格键重复上一次命令，捕捉 1点，光标下移输入长
度1000，退出命令；
3、 空格键重复上一次命令，先后捕捉4、3两点，光标上移
输入长度1000，退出命令；
第十三节 多线命令
4、空格键重复上一次命令，捕捉4 点，光标上移输
入长度1400，退出命令；效果如图
5、直线命令连接5、6， 7、8， 9、10， 11、12
进行多线的封口；
第十三节 多线命令
4、空格键重复上一次命令，捕捉4 点，光标上移输
入长度1400，退出命令；效果如图
5、直线命令连接5、6， 7、8， 9、10， 11、12
进行多线的封口；
6、 绘制窗线之前对“多线样式”进行修改，如图
第十三节 多线命令
7、修改多线默认设置并绘制窗线，如下：
命令: ML
MLINE当前设置: 对正 = 无, 比例 = 240.00, 样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]: s
输入多线比例 <20.00>: 1
当前设置: 对正 = 无, 比例 =1.00, 样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]:捕捉到直线56的中点
指定下一点:捕捉到直线78的中点，退出命令，效果如图
第十三节 多线命令
8、编辑多线，MLEDIT 打开“多线编辑工具”选项卡，单击 ，返回
到绘图区，先后点击墙线12、墙线13和墙线43、墙线42进行角点结合；
9、 双开门绘制参见前面章节
第十三节 多线命令
