(共17张PPT)

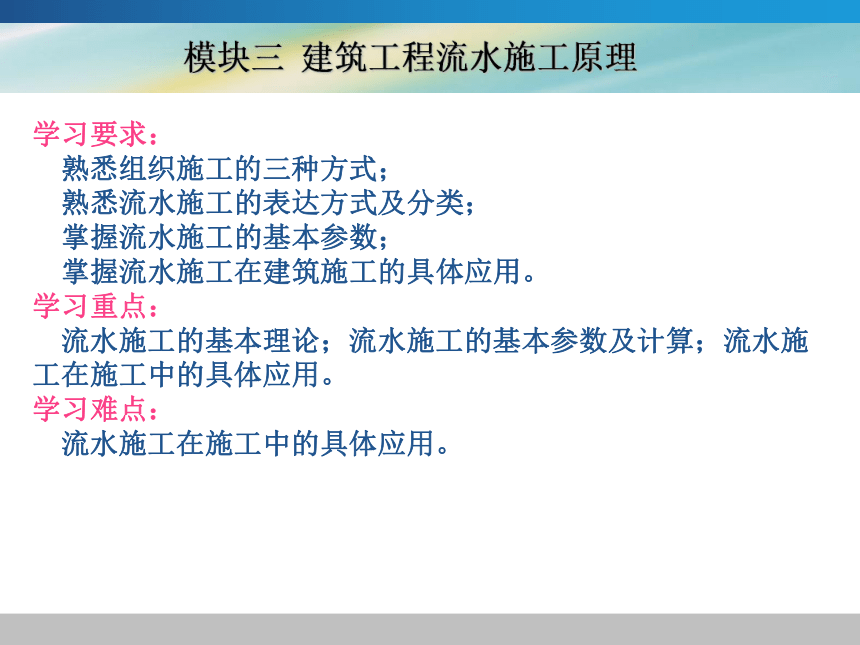

模块三 建筑工程流水施工原理
学习要求：
熟悉组织施工的三种方式；
熟悉流水施工的表达方式及分类；
掌握流水施工的基本参数；
掌握流水施工在建筑施工的具体应用。
学习重点：
流水施工的基本理论；流水施工的基本参数及计算；流水施工在施工中的具体应用。
学习难点：
流水施工在施工中的具体应用。
第三节 组织流水作业的基本方法

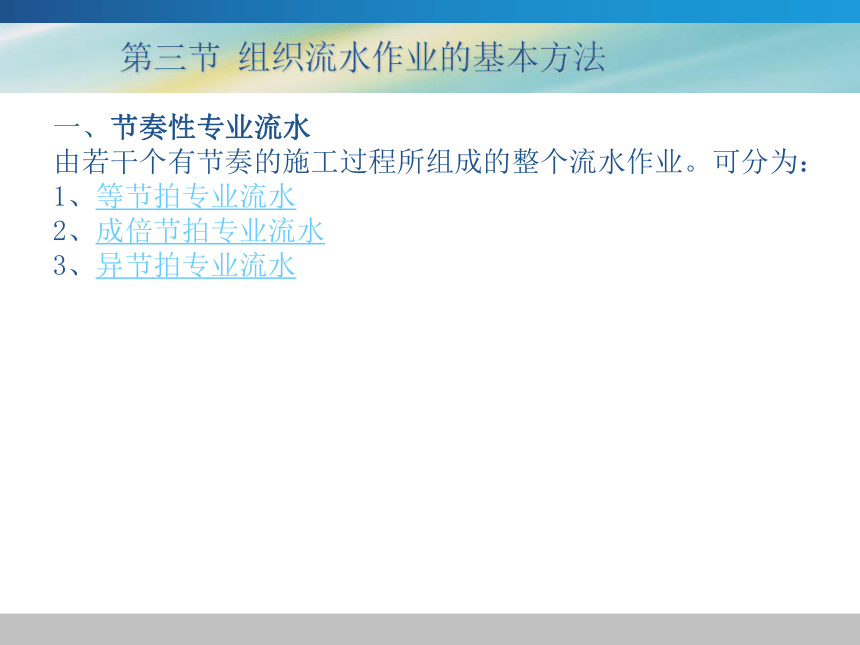

一、节奏性专业流水
由若干个有节奏的施工过程所组成的整个流水作业。可分为：
1、等节拍专业流水
2、成倍节拍专业流水
3、异节拍专业流水

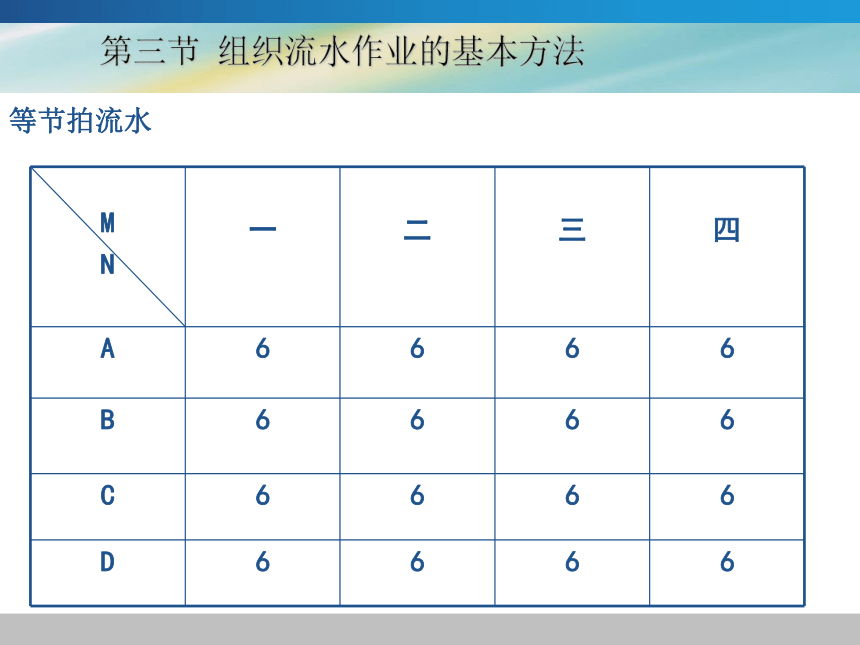

等节拍流水
M
N
一
二
三
四
A 6 6 6 6
B 6 6 6 6
C 6 6 6 6
D 6 6 6 6
第三节 组织流水作业的基本方法

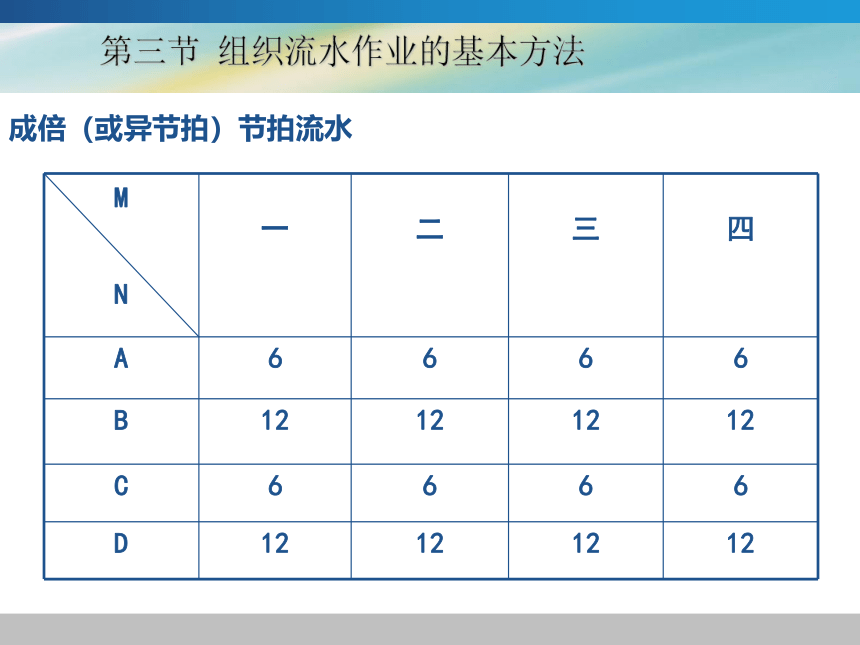

成倍（或异节拍）节拍流水
M
N
一
二
三
四
A 6 6 6 6
B 12 12 12 12
C 6 6 6 6
D 12 12 12 12
第三节 组织流水作业的基本方法
（一）等节拍专业流水
在组织流水施工时，同一个施工过程的流水节拍相等，不同施工过程之间的流水节拍也相等的一种流水施工方式如上表所示。
1、特点：
（1）各施工过程的流水节拍相等，如果有n 个施工过程，则t1=t2=……=tn=t(常数)
（2）若为无间歇全等节拍：其流水步距均相同且等于一个流水节拍，即k1,2=k2,3=……=ki,i+1=t,若为有间歇全等节拍,则ki,i+1=ti+Z-C
(3)每个专业工作队都能够能够连续施工,施工段没有空闲.
(4)专业工作队队数(n1)等于施工过程数n
第三节 组织流水作业的基本方法

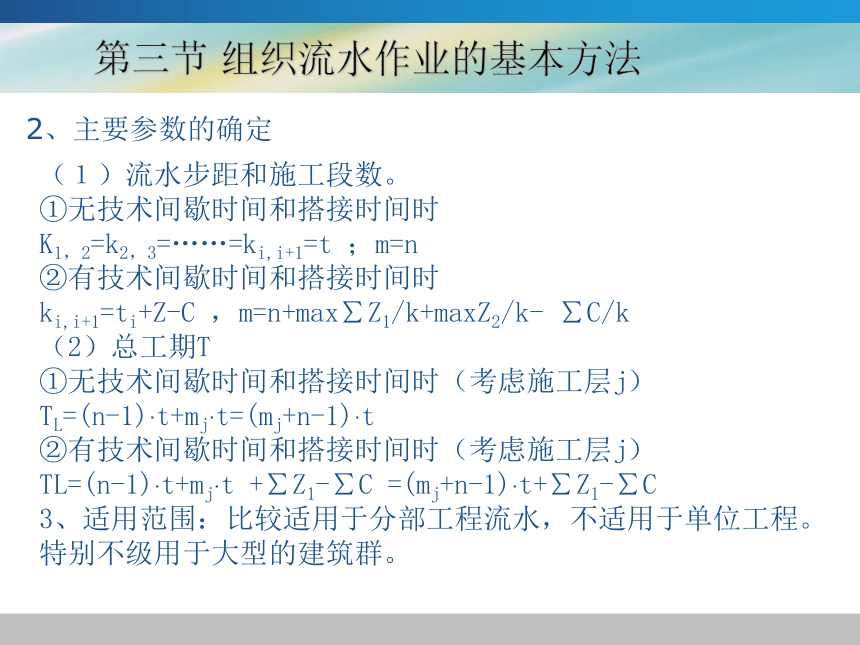

2、主要参数的确定
第三节 组织流水作业的基本方法
（１）流水步距和施工段数。
①无技术间歇时间和搭接时间时
K1，2=k2，3=……=ki,i+1=t ；m=n
②有技术间歇时间和搭接时间时
ki,i+1=ti+Z-C ，m=n+max∑Z1/k+maxZ2/k- ∑C/k
（2）总工期T
①无技术间歇时间和搭接时间时（考虑施工层j）
TL=(n-1)·t+mj·t=(mj+n-1)·t
②有技术间歇时间和搭接时间时（考虑施工层j）
TL=(n-1)·t+mj·t +∑Z1-∑C =(mj+n-1)·t+∑Z1-∑C
3、适用范围：比较适用于分部工程流水，不适用于单位工程。特别不级用于大型的建筑群。

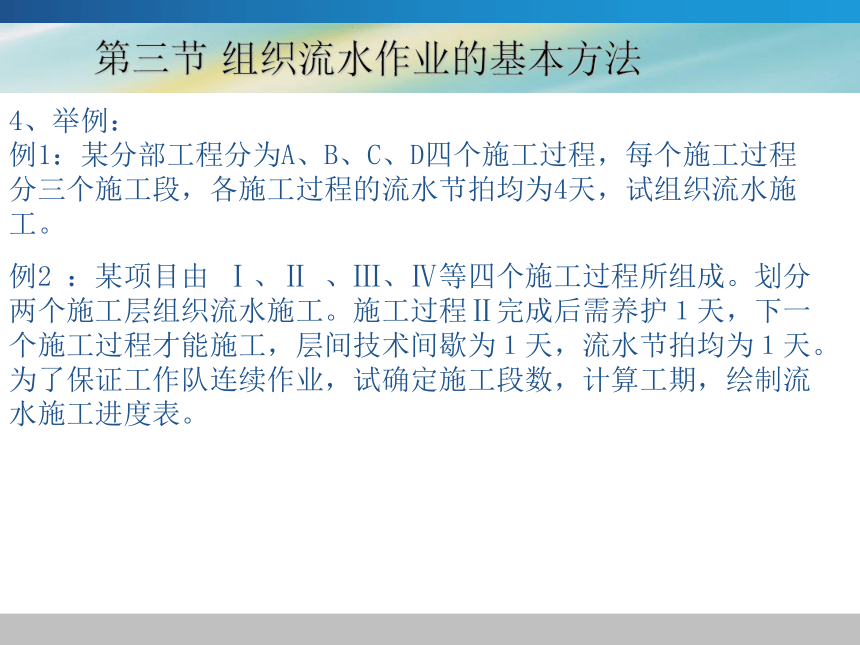

4、举例：
例1：某分部工程分为A、B、C、D四个施工过程，每个施工过程分三个施工段，各施工过程的流水节拍均为4天，试组织流水施工。
第三节 组织流水作业的基本方法
例2 ：某项目由 Ⅰ、Ⅱ 、Ⅲ、Ⅳ等四个施工过程所组成。划分两个施工层组织流水施工。施工过程Ⅱ完成后需养护１天，下一个施工过程才能施工，层间技术间歇为１天，流水节拍均为１天。为了保证工作队连续作业，试确定施工段数，计算工期，绘制流水施工进度表。
(二）成倍节拍专业流水
1、概念：是指同一施工过程在各施工段上的流水节拍彼此相等，不同的施工过程之间流水节拍不完全相等，但各个施工过程的流水节拍均为其中最小流水节拍的整数倍。如：t挖＝２天，t垫＝１天，t砖基＝３天，t回＝１天
第三节 组织流水作业的基本方法
(二）成倍节拍专业流水
第三节 组织流水作业的基本方法
2、特点
（１）同一施工过程在各施工段上的流水节拍彼此相等，不同的施工过程在同一施工段上的流水节拍彼此不相等，但互为倍数关系。
（２）流水步距彼此相等，且等于流水节拍的最大公约数（最小公倍数）。
（３）各专业工作队都能够保证连续施工，施工段没有空闲。
（４）专业工作队数大于施工过程数，即n1>n
3、成倍节拍专业流水的主要参数的确定。
（1）流水步距k.
k=tmin
(2)施工段数m
m=n1+max∑Z1/k+maxZ2/k
其中：n1=∑bi， bi=ti/tmin
（3）总工期
TL=（mj+n1-1）·k+∑Z1-∑C
4、适用范围
比较适用于线型工程（如道路、管道等）的施工。
第三节 组织流水作业的基本方法
第三节 组织流水作业的基本方法
5、举例
例1 ：某分部工程有三个施工过程，其流水节拍分别为t1=1天,t2=1天,t3=2天，第二个施工过程后有技术间歇1天，试组织流水作业。
例2 ：某三层现浇钢筋砼工程，有支模板、扎钢筋、浇砼三个过程。其流水节拍分别为t支=4天,t扎=2天,t浇=2天。扎钢筋与模板可搭接一天，层间技术间歇为1天，试组织流水施工。
（三）异节拍专业流水
1、概念：是指同一施工过程在各施工段上的流水节拍相等，不同施工过程之间的流水节拍不一定相等的流水施工方式。
2、特点：
（1）同一施工过程各施工体贴上的流水节拍相等，不同施工过程同一施工的流水节拍不一定相等。
（2）各个施工过程之间的流水步距不一定相等。
（3）施工段数等于施工过程数
第三节 组织流水作业的基本方法
第三节 组织流水作业的基本方法
3、异节拍专业流水的主要参数的确定：
（1）流水步距：
ki，i+1=ti+（Zi-Ci）（当 ti＜ti+1时 ）
ki，i+1=mti-（m-1）ti+1+（ Zi-Ci） （当ti>ti+1时）
(2)总工期:TL==∑Ki,i+1+Tn=∑Ki,i+1+mj·tn
4、适用范围：
适用于分部和单位工程流水施工,它允许不同施工过程采用不同的流水节拍,因此,在进度安排上比全等节拍流水灵活,实际应用较广泛。
第三节 组织流水作业的基本方法
5、举例
某装饰工程有楼地面工程（t地面=2天），天棚、墙面抹灰工程（t抹灰=3天），门窗安装工程（t门安=1天），涂料工程（t涂=1天），油漆玻璃（t油=2天）五个施工过程，共有五层，且楼地面完工后需停歇2天才能进行抹灰工程，抹灰完了后需养护1天才能进行门窗安装，每一个施工过程只有一个工作队，试组织流水施工。
第三节 组织流水作业的基本方法
二、非节奏性专业流水
1、概念
由若干个非节奏性流水施工过程所组成的专业流水 ，见上表。 2、特点
（１）同一施工过程各施工段上的流水节拍不尽相同，不同施工过程在同一施工段上的流水节拍也不尽相同。
（２）大多数情况下，流水步距彼此不相等，而且流水步距与流水节拍二者之间存在着某种函数关系。
（３）各专业工作队都能连续施工，个别施工段可能有空闲。
（４）专业工作队数等于施工过程数。即ｎ１＝ｎ
3、非节奏性专业流水主要参数的确定
（1）流水步距kｉ，ｉ＋１（潘特考夫斯基法）
１）将各施工过程在各施工段上的流水节拍依次累加，得一数列。
２）将相邻两施工过程依次累加的数列错位相减，取差值最大者为该两相邻两施工过程的流水步距。
（2）流水工期
TL=∑kｉ，ｉ＋１+Tn+ ∑Z- ∑C
4、适用范围
一般适用于各种不同结构性质和规模的工程施工组织。
第三节 组织流水作业的基本方法
5、举例
某项目经理部拟承建一工程，该工程有Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ等五个施工过程，各施工过程的流水节拍及施工段如下表所示。
规定：施工过程Ⅱ完成后相应施工段至少养护2天；施工过程Ⅳ完成后其相应施工过程要有一天准备时间。为了尽早完工，允许施工过程Ⅰ和Ⅱ之间搭接施工一天．试计算流水步距、工期，并作施工进度表。
第三节 组织流水作业的基本方法
施工段
施工过程 ① ② ③ ④ ⑤
Ⅰ ３ ２ ２ ４ ３
Ⅱ １ ３ ５ ３ １
Ⅲ ２ １ ３ ５ ２
Ⅳ ４ ２ ３ ３ １
Ⅴ ３ ４ ２ １ ２
