学习要求：
熟悉网络计划的基本概念；
掌握双代号、单代号网络图的绘制方法；
掌握双代号网络图、单代号网络图时间参数的计算和关键线路的确定方法
掌握网络计划在建筑施工的具体应用。
掌握网络计划的优化
学习重点：
双代号、单代号网络图的绘制方法和时间参数的计算。
学习难点：
网络计划的优化及其具体应用
第一节 网络计划概述

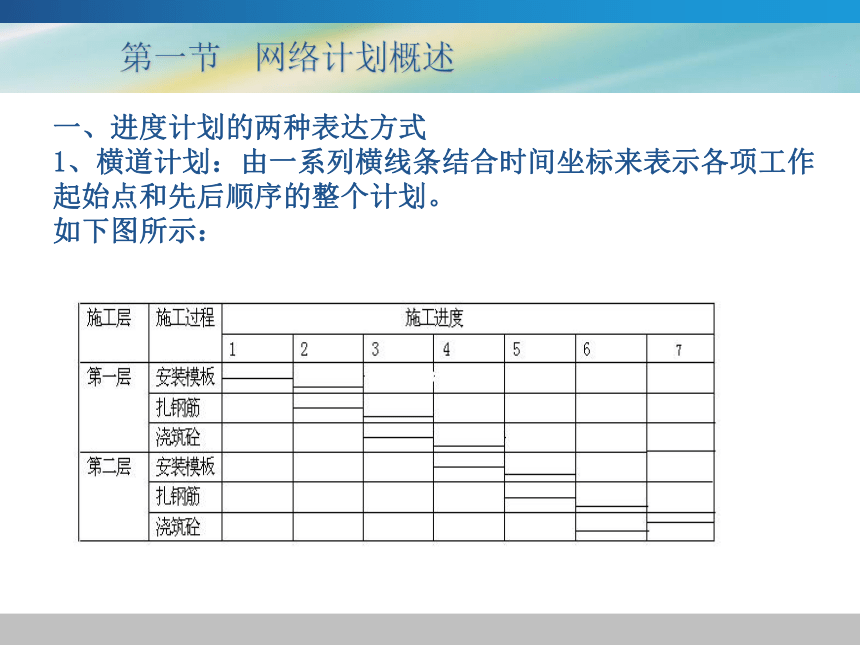

一、进度计划的两种表达方式
1、横道计划：由一系列横线条结合时间坐标来表示各项工作起始点和先后顺序的整个计划。
如下图所示：

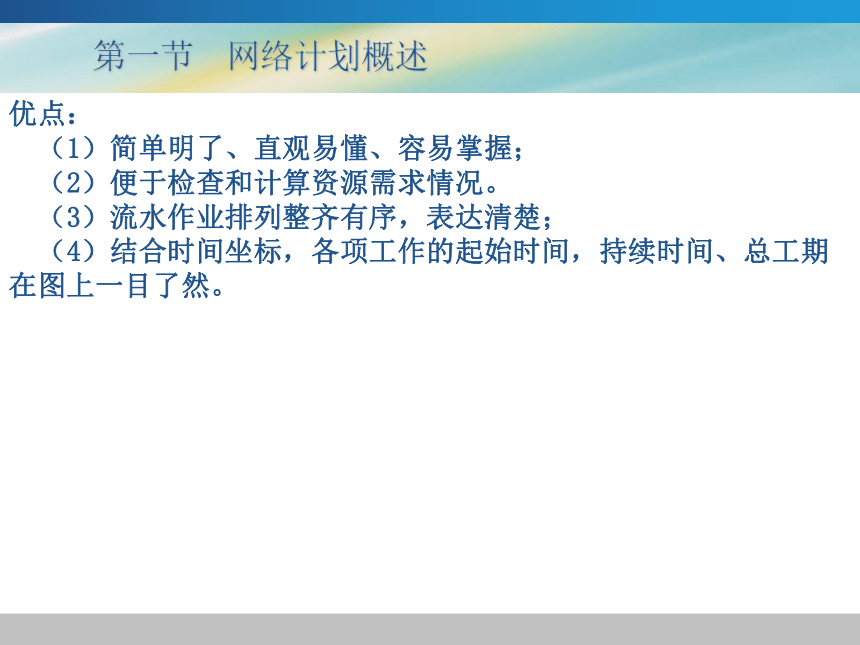

优点：
（1）简单明了、直观易懂、容易掌握；
（2）便于检查和计算资源需求情况。
（3）流水作业排列整齐有序，表达清楚；
（4）结合时间坐标，各项工作的起始时间，持续时间、总工期在图上一目了然。
第一节 网络计划概述

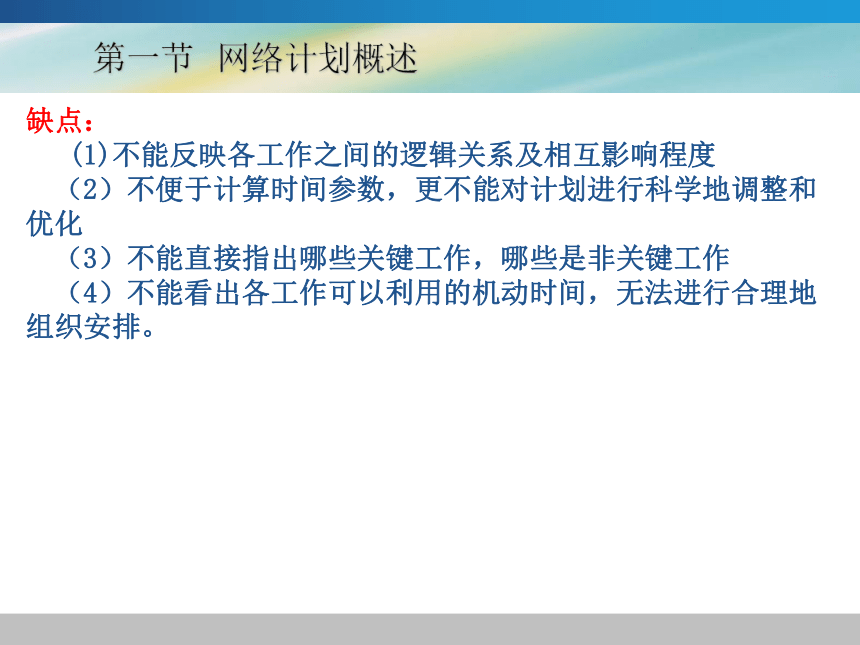

缺点：
(1)不能反映各工作之间的逻辑关系及相互影响程度
（2）不便于计算时间参数，更不能对计划进行科学地调整和优化
（3）不能直接指出哪些关键工作，哪些是非关键工作
（4）不能看出各工作可以利用的机动时间，无法进行合理地组织安排。
第一节 网络计划概述

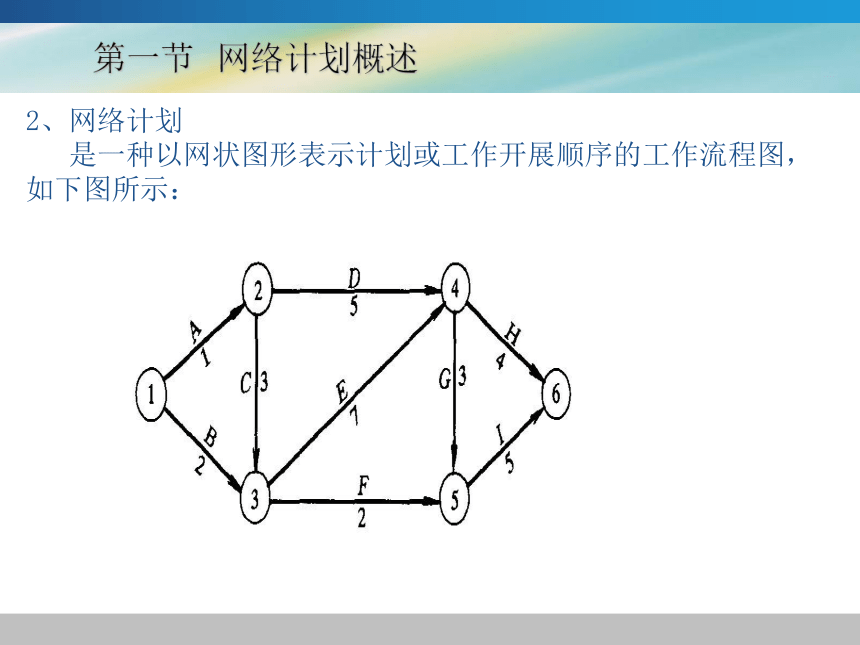

2、网络计划
是一种以网状图形表示计划或工作开展顺序的工作流程图，如下图所示：
第一节 网络计划概述

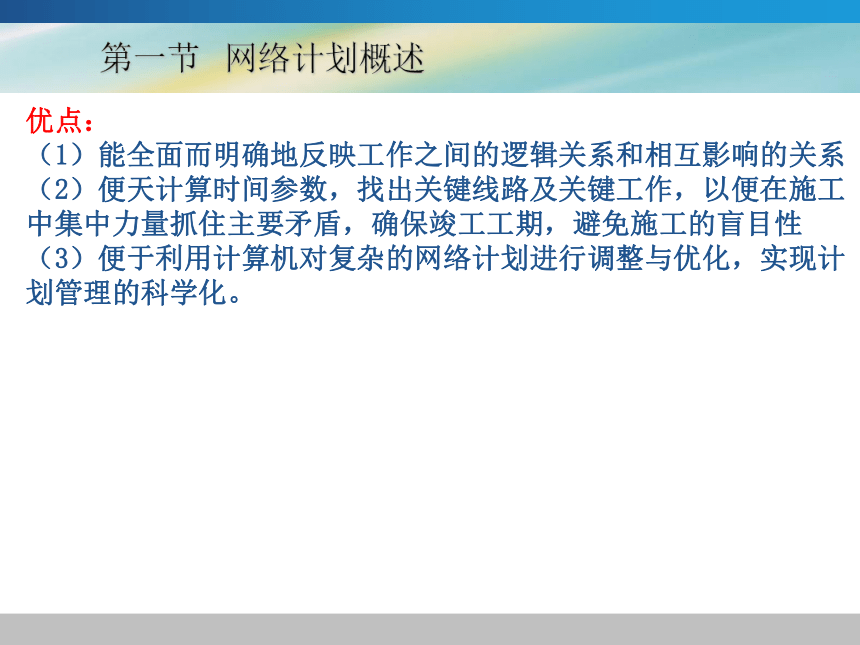

优点：
（1）能全面而明确地反映工作之间的逻辑关系和相互影响的关系
（2）便天计算时间参数，找出关键线路及关键工作，以便在施工中集中力量抓住主要矛盾，确保竣工工期，避免施工的盲目性
（3）便于利用计算机对复杂的网络计划进行调整与优化，实现计划管理的科学化。
第一节 网络计划概述

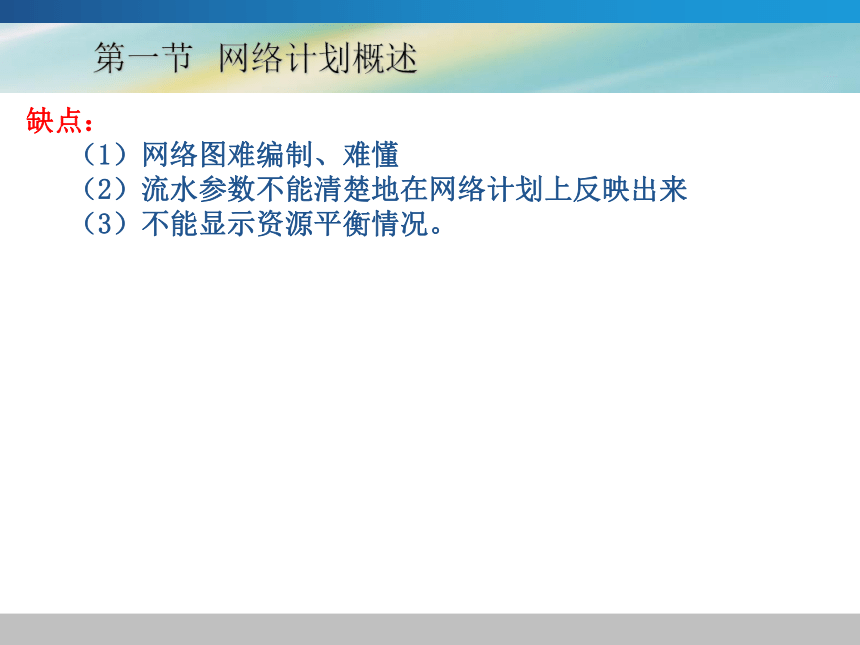

缺点：
（1）网络图难编制、难懂
（2）流水参数不能清楚地在网络计划上反映出来
（3）不能显示资源平衡情况。
第一节 网络计划概述
第一节 网络计划概述

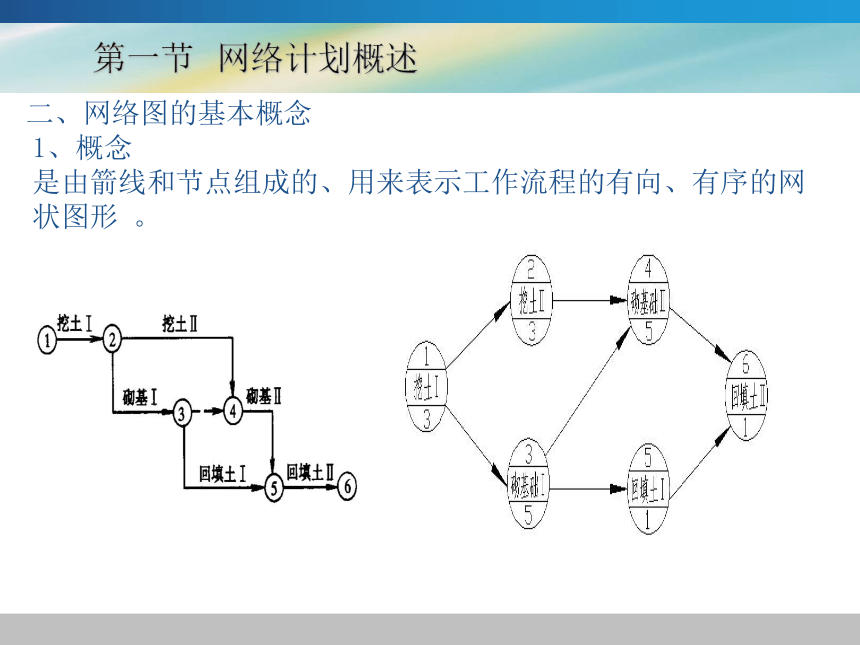

二、网络图的基本概念
1、概念
是由箭线和节点组成的、用来表示工作流程的有向、有序的网状图形 。
*
第一节 网络计划概述

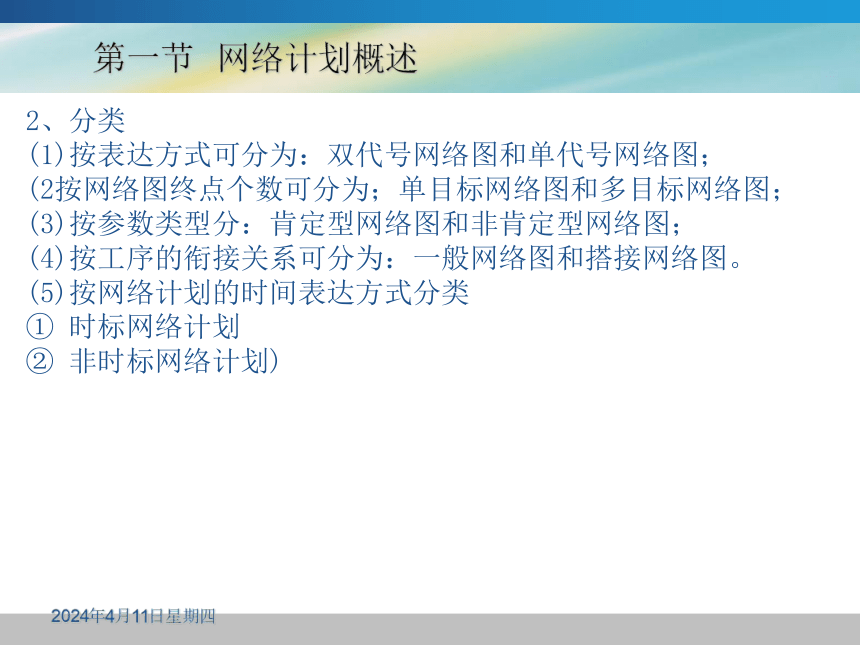

2、分类
(1)按表达方式可分为：双代号网络图和单代号网络图；
(2按网络图终点个数可分为；单目标网络图和多目标网络图；
(3)按参数类型分：肯定型网络图和非肯定型网络图；
(4)按工序的衔接关系可分为：一般网络图和搭接网络图。
(5)按网络计划的时间表达方式分类
① 时标网络计划
② 非时标网络计划)
第一节 网络计划概述
三、网络计划技术原理
网络计划是以网络图来表达工程的进度计划，在网络图中可确切地表明各项工作的相互联系和制约关系。
（1）首先将一项工程的全部建造过程分解成若干个施工过程
（2）通过网络计划时间参数的计算，找出关键工作及关键线路
（3）利用最优化原理，不断改进网络计划初始方案，并寻求最优方案
（4）在网络计划执行过程中，对其进行有效地监督和控制

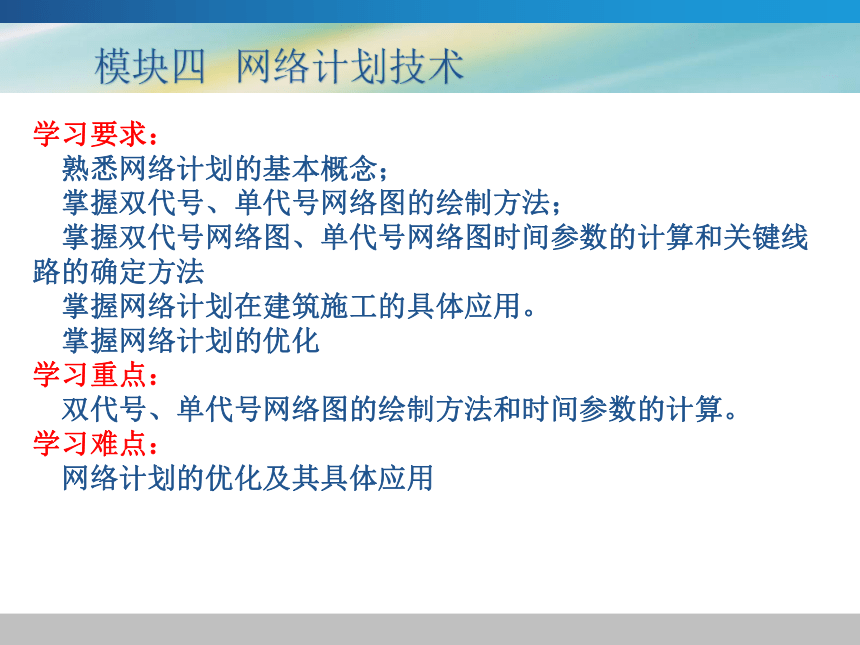

模块四 网络计划技术
学习要求：
熟悉网络计划的基本概念；
掌握双代号、单代号网络图的绘制方法；
掌握双代号网络图、单代号网络图时间参数的计算和关键线路的确定方法
掌握网络计划在建筑施工的具体应用。
掌握网络计划的优化
学习重点：
双代号、单代号网络图的绘制方法和时间参数的计算。
学习难点：
网络计划的优化及其具体应用
第二节 双代号网络计划
一、组成双代号网络图的基本要素
双代网络图：由两个节点表示一项工作所组成的网络图。即由三个基本要素组成：工作、节点、线路。
1、工作：（施工过程、工序 ）
（1）实工序
（2）虚工序
第二节 双代号网络计划
一、组成双代号网络图的基本要素
2、节点（圆圈）
（1）起始节点
（2）终点节点
（3）中间节点
第二节 双代号网络计划
3、线路和关键线路
从网络开始节点到终点节点的每一条通路的全程。
（1）关键线路（又称主要矛盾线）：
（2）非关键线路：除了关键线路以外的所有线路。
①→③→④→⑥
二、双代号网络图的绘制方法
第二节 双代号网络计划
1．网络图中的两种逻辑关系
工作之间相互制约或依赖的关系称为逻辑关系
（1）工艺关系。（先做基础，后做主体）
（2）组织关系。（人为安排的工作的先后顺序）
第二节 双代号网络计划
2．逻辑关系的体现
（1）紧前工作。
紧排在本工作之前的工作称为本工作的紧前工作
（2）紧后工作。
紧排在本工作之后的工作称为本工作的紧后工作
（3）平行工作。
可与本工作同时进行的工作称为本工作的平行工作
第二节 双代号网络计划
第二节 双代号网络计划
工序名称 紧前工序 紧后工序 延续时间
A / D、J 8
B / C、F 3
C B、E D、J 5
D A、C、H / 7
E / C、F、G 2
F B、E H、I、K 2
G E H、I、K 2
H F、G D、J 1
I F、G J 2
J A、C、H、I / 3
K F、G / 4
第二节 双代号网络计划
3、双代号网络图绘制原则
（1）在一个网络中，不允许出现一个代号表示一个工作，或两
个相同的代号表示两项工作。
（2）在网络图中不能出现循环线路。
*
（3）在单目标网络图中，一个网络图只能用一个起点和一个终点结点。
正确
第二节 双代号网络计划
*
（4）在网络图中不允许出现有双向箭头或无箭头的工作。
（5）在一个网络图中，同一项工作不能出现两次或两次以上。
（6）绘制网络图时宜避免箭线交叉，当交叉不可避免时，可采用过桥法表示。
架桥
第二节 双代号网络计划
*
4、双代号网络图的绘制步骤：
（1）绘制没有紧前工作的工作
（2）按照逻辑关系，依次绘制其他各项工作
（3）根据绘制规则和施工顺序绘制网络图
（4）检查网络图的逻辑关系有无错误、是否有多余的虚工作
（5）在网络上标注工序名称、延续时间并对节点进行编号。编号的原则：从左到右；从上到下；遵循i第二节 双代号网络计划
*
5、举例
已知某网络图的逻辑关系如下表所示：
试绘制双代号网络图
第二节 双代号网络计划
*
已知某网络图的原始资料如下表所示，试绘制双代号网络图
第二节 双代号网络计划
*
课堂练习:已知某网络图的原始资料如下:试绘制双代号网络图
第二节 双代号网络计划
