(共29张PPT)
模块五 单位工程施工组织设计
学习要求：
了解单位工程施工组织设计的编制依据、编制程序 ；
掌握单位工程施工组织设计的主要内容；
掌握单位工程施工进度计划的编制；
掌握施工方案的编写及施工平面图的绘制。
学习重点：
施工方案的编写；施工平面图的绘制。
学习难点：
单位工程施工组织设计的编制。

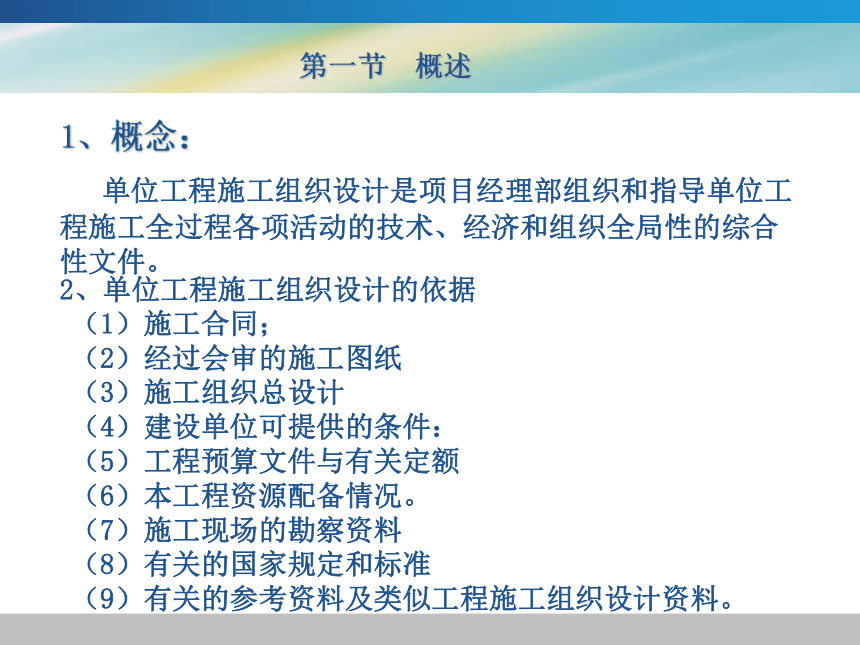

单位工程施工组织设计是项目经理部组织和指导单位工程施工全过程各项活动的技术、经济和组织全局性的综合性文件。
1、概念：
2、单位工程施工组织设计的依据
（1）施工合同；
（2）经过会审的施工图纸
（3）施工组织总设计
（4）建设单位可提供的条件：
（5）工程预算文件与有关定额
（6）本工程资源配备情况。
（7）施工现场的勘察资料
（8）有关的国家规定和标准
（9）有关的参考资料及类似工程施工组织设计资料。
第一节 概述

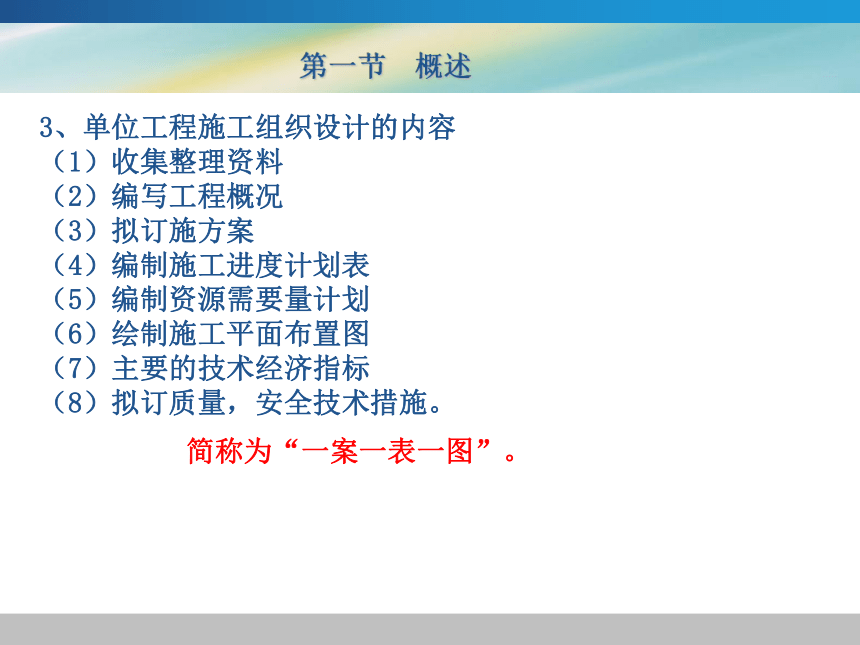

3、单位工程施工组织设计的内容
（1）收集整理资料
（2）编写工程概况
（3）拟订施方案
（4）编制施工进度计划表
（5）编制资源需要量计划
（6）绘制施工平面布置图
（7）主要的技术经济指标
（8）拟订质量，安全技术措施。
简称为“一案一表一图”。
第一节 概述

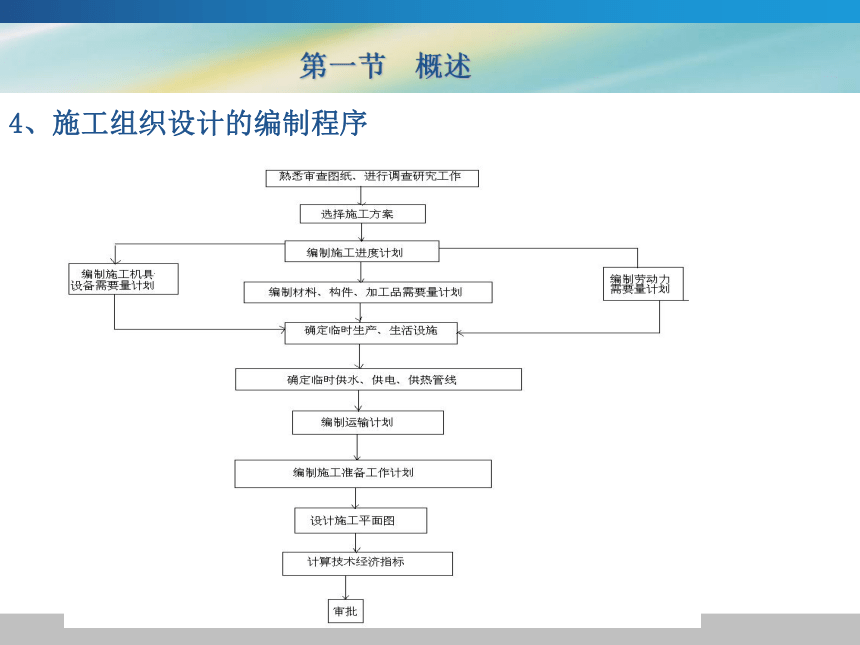

4、施工组织设计的编制程序
第一节 概述
第二节 工程概况

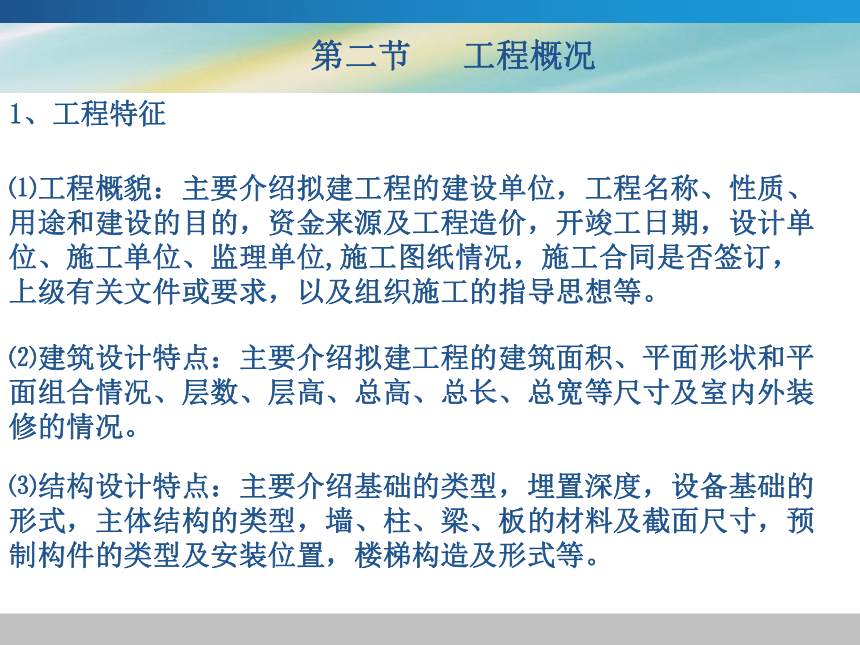

1、工程特征
⑴工程概貌：主要介绍拟建工程的建设单位，工程名称、性质、用途和建设的目的，资金来源及工程造价，开竣工日期，设计单位、施工单位、监理单位,施工图纸情况，施工合同是否签订，上级有关文件或要求，以及组织施工的指导思想等。
⑵建筑设计特点：主要介绍拟建工程的建筑面积、平面形状和平面组合情况、层数、层高、总高、总长、总宽等尺寸及室内外装修的情况。
⑶结构设计特点：主要介绍基础的类型，埋置深度，设备基础的形式，主体结构的类型，墙、柱、梁、板的材料及截面尺寸，预制构件的类型及安装位置，楼梯构造及形式等。
2、自然条件
⑴地形地质：主要叙述现场的地理位置和形状。土层深度和相应土质，地下水位深度和水质等。
⑵主要气象：主要叙述工地的主导风向，最大风力和风向。最大风力和时期，最高温度和持续时间。最地温度和持续时间，雨期时间和雨量等。
3、施工条件：主要介绍“三通一平”的情况，当地的交通运输条件，资源生产及供应情况，施工现场大小及周围环境情况，预制构件生产及供应情况，施工单位机械、设备、劳动力的落实情况，内部承包方式、劳动组织形式及施工管理水平，现场临时设施、供水、供电问题的解决。
第二节 工程概况
第三节 施工方案

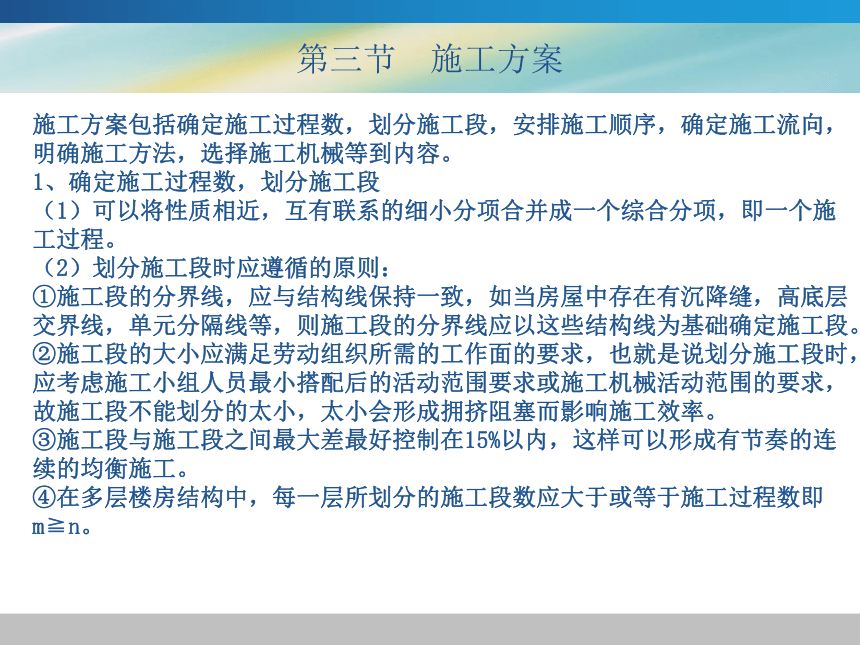

施工方案包括确定施工过程数，划分施工段，安排施工顺序，确定施工流向，明确施工方法，选择施工机械等到内容。
1、确定施工过程数，划分施工段
（1）可以将性质相近，互有联系的细小分项合并成一个综合分项，即一个施工过程。
（2）划分施工段时应遵循的原则：
①施工段的分界线，应与结构线保持一致，如当房屋中存在有沉降缝，高底层交界线，单元分隔线等，则施工段的分界线应以这些结构线为基础确定施工段。
②施工段的大小应满足劳动组织所需的工作面的要求，也就是说划分施工段时，应考虑施工小组人员最小搭配后的活动范围要求或施工机械活动范围的要求，故施工段不能划分的太小，太小会形成拥挤阻塞而影响施工效率。
③施工段与施工段之间最大差最好控制在15%以内，这样可以形成有节奏的连续的均衡施工。
④在多层楼房结构中，每一层所划分的施工段数应大于或等于施工过程数即m≧n。

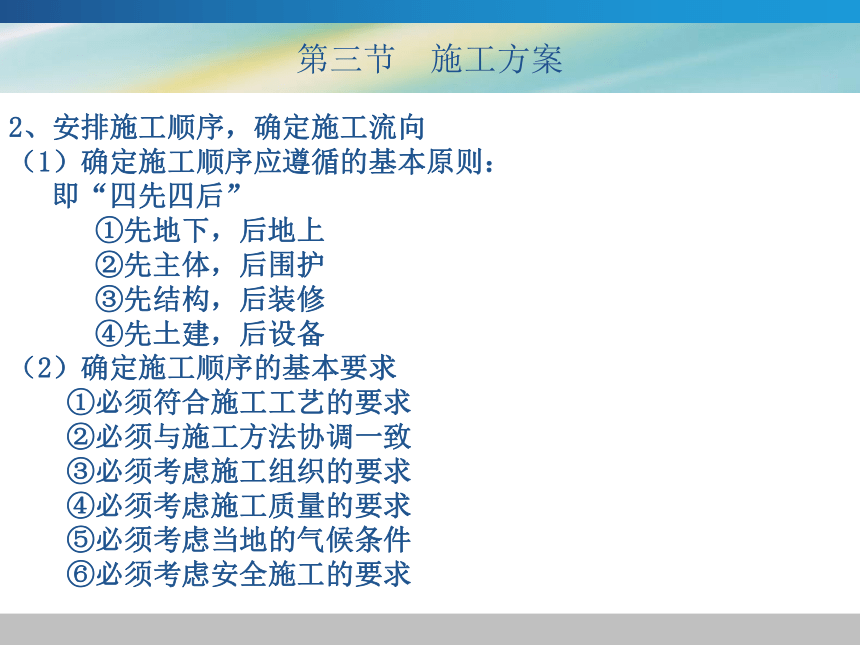

2、安排施工顺序，确定施工流向
（1）确定施工顺序应遵循的基本原则：
即“四先四后”
①先地下，后地上
②先主体，后围护
③先结构，后装修
④先土建，后设备
（2）确定施工顺序的基本要求
①必须符合施工工艺的要求
②必须与施工方法协调一致
③必须考虑施工组织的要求
④必须考虑施工质量的要求
⑤必须考虑当地的气候条件
⑥必须考虑安全施工的要求
第三节 施工方案

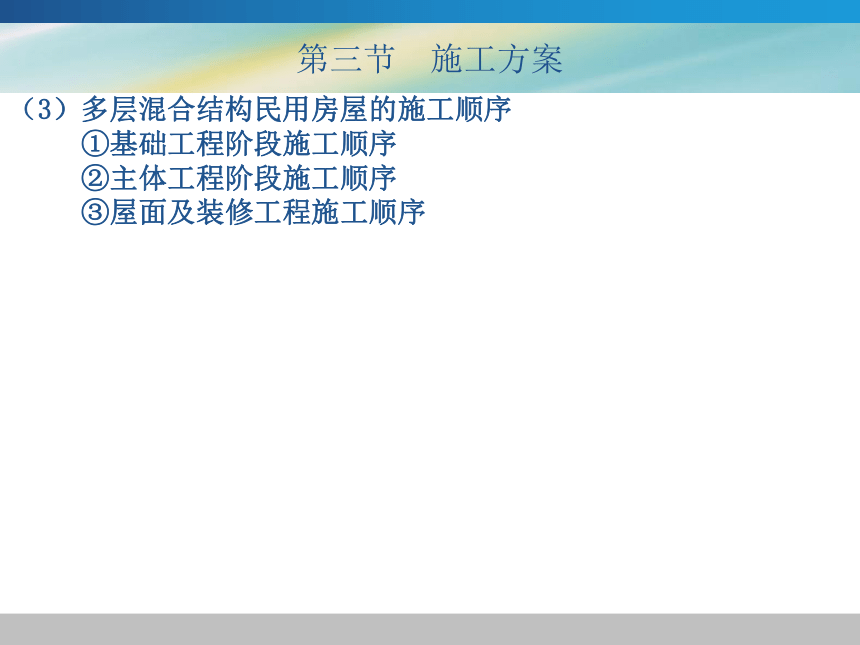

（3）多层混合结构民用房屋的施工顺序
①基础工程阶段施工顺序
②主体工程阶段施工顺序
③屋面及装修工程施工顺序
第三节 施工方案
（4）钢筋混凝土框架结构房屋的施工顺序
钢筋混凝土框架结构房屋的施工也可分基础、主体、屋面及装修工程四个阶段。它在主体工程施工时与混合结构房屋有所区别，即框架柱、框架梁板交替进行，也采用框架柱、梁、板同时进行，墙砌体工程则与框架柱、梁、板搭接施工。其他工程的施工顺序与混合结构房屋相同。
第三节 施工方案
垫层
土方开挖
围护结构
桩基
地下室底板
±0.000以下工程
主体结构工程
围护工程
图5.8 某十层现浇钢筋混凝土框架结构房屋施工顺序示意图
地下室墙、柱、顶板
外防水
一层柱钢筋绑扎
一层梁板钢筋绑扎
一层柱梁板模板安装
一层柱梁板混凝土浇筑
养护
二层
七层
六层
五层
四层
三层
八层
九层
回填土
墙体
门窗框
室内外装修
地面垫层、面层
门窗扇、刷白、油漆、玻璃
屋面保温、隔热、防水层
十层
装饰工程
第三节 施工方案
（5）装配式单层工业厂房施工顺序
装配式单层工业厂房的施工，按照厂房结构各部位不同的施工特点，一般分为基础工程、预制工程、吊装工程、其他工程四个施工阶段。
（6）施工流向
①基础工程的施工流向：由下而上
②主体工程的施工流向：由下而上
③装修工程的施工流向
a、“由内而外，由上而下”
b、“由下而上，再由外上而下”
c、“由内中而下至底，再由内上而中”
第三节 施工方案
3、施工方法和施工机械的选择
应根据工程建筑结构特点、质量要求、工期长短、资源供应条件、现场施工条件、施工单位的技术装备水平和管理水平等因素综合考虑来进行。
主要分部分项工程的施工方法和施工机械，在建筑施工技术课程中已详细叙述。
第三节 施工方案
4、主要的施工技术、质量、安全及降低成本措施
（1）技术措施
对采用新材料、新结构、新工艺、新技术的工程，以及高耸、大跨度、重型构件、深基础等特殊工程，在施工中应制定相应的技术措施。
（2）保证和提高工程质量措施
保证和提高工程质量措施，可以按照各主要分部分项工程施工质量要求提出，也可以按照工程施工质量要求提出。
（3）确保施工安全措施
加强劳动保护保障安全生产，是国家保障劳动人民生命安全的一项重要政策。也是进行工程施工的一项基本原则。为此，应提出有针对性的施工安全保障措施，从而杜绝施工中安全事故的发生。
第三节 施工方案
（4）降低工程成本措施
应根据工程具体情况，按分部分项工程提出相应的节约措施，计算有关技术经济指标，分别列出节约工料数量与金额数字，以便衡量降低工程成本的效果。
5、施工方案的技术经济评价
（1）工期指标
（2）机械化程度指标
（3）主要材料消耗指标
（4）降低成本指标
第三节 施工方案
第四节 施工平面图
一、单位工程施工平面图设计内容
（1）单位工程施工区域范围内，将已建的和拟建的地上的、地下的建筑物及构筑物的平面尺寸、位置标注出来，并标注出河流、湖泊等的位置和尺寸以及指北针、风向玫瑰图等。
（2）拟建工程所需的起重机械、垂直运输设备、搅拌机械及其他机械的布置位置，起重机械开行的线路及方向等。
（3）施工道路的布置、现场出入口位置等。
（4）各种预制构件堆放及预制场地所需面积、布置位置；大宗材料堆场的面积、位置确定；仓库的面积和位置确定；装配式结构构件的就位位置确定。
（5）生产性及非生产性临时设施的名称、面积、位置的确定。
（6）临时供电、供水、供热等管线的布置；水源、电源、变压器位置确定；现场排水沟渠及排水方向的考虑。
二、单位工程施工平面图的绘制方法
1、根据区域平面图或总平面图，选定应绘制的图幅范围。
2、以拟建房屋轮廓线为中心，将选定的起重机类型、按其布置原则和要求，画出起重机及其配套设施的轮廓线位置。
3、根据其它临时设施的布置原则的要求，以施工现场空地进行适当分区，然后根据各区临时设施的要求和计算面积，一一绘制其轮廓线和位置。
第四节 施工平面图
三、单位工程施工平面图设计原则
1、尽可能减少施工占地面积
2、缩短场内运距，减少二次搬运
3、尽量减少临时设施的搭设
4、各项布置内容，应符合劳动保护、技术安全、防火和防洪
的要求
第四节 施工平面图
四、单位工程施工平面图设计步骤
1、确定起重机械的位置
起重机选择“三要素”：起重量、起重高度、回转半径
R
B
死角
第四节 施工平面图
2、井架（龙门架）、卷扬机布置原则。
1）井架（龙门架）的位置应处在使距房屋水平运输两端的距离大致相等的适中地点,这样可以减少在房屋上面的单程水平运距。
2）当房屋有高低层分隔时，如果只设置一副井架（龙门架）时。则应将井架（龙门架）布置在分隔线附近的高层处。以照顾高低层的需要，减少架子的拆安工作。
3）井架（龙门架）与卷扬机的距离大与房屋的总高。借以减少卷扬机操作人员的仰视角度。
4）井架（龙门架）与窗体的距离，最好以吊篮边靠近脚手架为宜。一般距离外墙Q2120（湖南）边线2.5到3米。这样可以减少过道脚手架的搭置。
第四节 施工平面图
3、运输道路的布置
1）运输道路的作用：消防和运输
2）道路的路宽：单行道3.5米.双行道6米
3）道路尽可能布置成环状或在路的尽端设回车道。
4）道路的进出口最好分开布置，若不能分开布置者，进出口通道长度不得小于6m。一边进出车辆错位。
道路两边应设置排水沟（深不小于0.4米，宽不小于0.3米）。
第四节 施工平面图
4、混凝土搅拌机和砂浆搅拌机的布置
1）混凝土和砂浆搅拌机应尽量靠近布置，以便用沙，用水，用电，排水等容易集中控制。
2）混凝土和砂浆搅拌机的位置应尽量靠近垂直搅拌机，使水平运距和途中时间缩短。以便保持伴和材料的搅拌质量。
3）搅拌机的位置以安排在场区下风向交通方便的路边为好。这样使排污和进料运输方便。
4）布置搅拌机位置时，应选择附近具有能布置砂石场的空地。以减少砂石材料 的进料运距。
第四节 施工平面图
5、材料堆场和仓库的布置
（1）砂石堆场和水泥仓库的布置
1）砂石堆场和水泥仓库的位置，应选择在场区下风向距搅拌站较近的地区分开布置，其中水泥仓库尽量至于偏僻之处。
2）砂石堆场和水泥仓库要求布置在进出材料运输方便的道路边。
3）石子堆场的位置要考虑能供应冲洗水源和便于污水的排放。
4）砂石堆场的面积及水泥仓库的面积计算
可按上次课程设计的资料计算，也可按下式计算：
砂石堆场的面积=46.4*砂石总用量/使用砂石项目的施工天数
水泥仓库的面积=45*水泥总用量/使用水泥数目的施工天数
第四节 施工平面图
（2）标准砖和块石堆场的布置原则和要求
1）标准砖和块石是基础和墙体的主要材料，一般都应沿外墙轮廓线附近3~8m范围的地区布置堆放场地。
2）标准砖和块石堆场可以分割成几个小块，均匀分布在以上所述的堆放范围内也可以将除基础所用的材料外，直接对方在垂直起重机俩边的不影响交通运输的附近地区。
3）标准砖的堆场面积和块石堆场面积的计算：
标准砖的堆场面积=18×砖块总用量*用砖项目的施工天数
块石的堆场面积=85.7×块石使用量/块石项目的施工天数
第四节 施工平面图
（3）预制构件的堆场布置：成型预制构件、施工现场预制构件
1）成型构件堆场应布置在垂直起重机起吊方向的附近地区，或直接置于塔臂的吊幅范围内。
2）成型构件堆场应远离搅拌站和石子冲洗场。以免泥泞道路影响运输质量。
3）成型构件堆场的面积=119×预制构件工程量/使用预制构件项目的施工天数
4）施工现场预制加工场应布置在人员较少往来的偏僻地区。并要求靠近砂石堆场。
第四节 施工平面图
（4）钢筋、木工加工厂的布置：
1）钢筋、木工加工厂的位置，一般应选远离办公、生活服务等临时设施。
2）在布置钢筋、木工加工厂的位置时，应考虑房屋前后有适当的空地作为室外操作或堆置材料之用。
3）钢筋、木工加工厂的位置，应远离火种火源和具有腐蚀性影响物体。
第四节 施工平面图
6、单位工程的办公、生活和服务性设施的布置
（1）办公用房，
1）办公用房的位置，一般应布置在工地进出口附近，以便能兼顾内外联络。
2）办公用房与生活用房应适当隔离，以减少相互干扰的影响。
3）如果条件许可，办公用房应尽量设置在场区的上风方向。
4）办公用房的面积=3~4平方米/人×工地管理员人数
门房警卫面积每栋按6~8平方米设置
第四节 施工平面图
（2）生活服务用房
（1）职工宿舍区的位置，应布置在场区上风方向的安静卫生地区。
（2）职工宿舍区的布置，最好是南北朝向，每栋大小以住12~32人为宜。
（3）每栋宿舍相互之间应安排4~6米的防火距离。
（4）食堂、休息娱乐及其他临时设施应布置在办公和宿舍之间的适当地点。
（5）生活服务用房的面积。
宿舍工棚面积=（2.6~2.8平方米/人)×工地高峰人数
工地食堂面积=(0.5~0.8平方米/人)×工地高峰人数
休息娱乐室面积=0.15平方米/人×工地平均人数
第四节 施工平面图
第四节 施工平面图
