(共18张PPT)
模块四 网络计划技术
学习要求：
熟悉网络计划的基本概念；
掌握双代号、单代号网络图的绘制方法；
掌握双代号网络图、单代号网络图时间参数的计算和关键线路的确定方法
掌握网络计划在建筑施工的具体应用。
掌握网络计划的优化
学习重点：
双代号、单代号网络图的绘制方法和时间参数的计算。
学习难点：
网络计划的优化及其具体应用
*

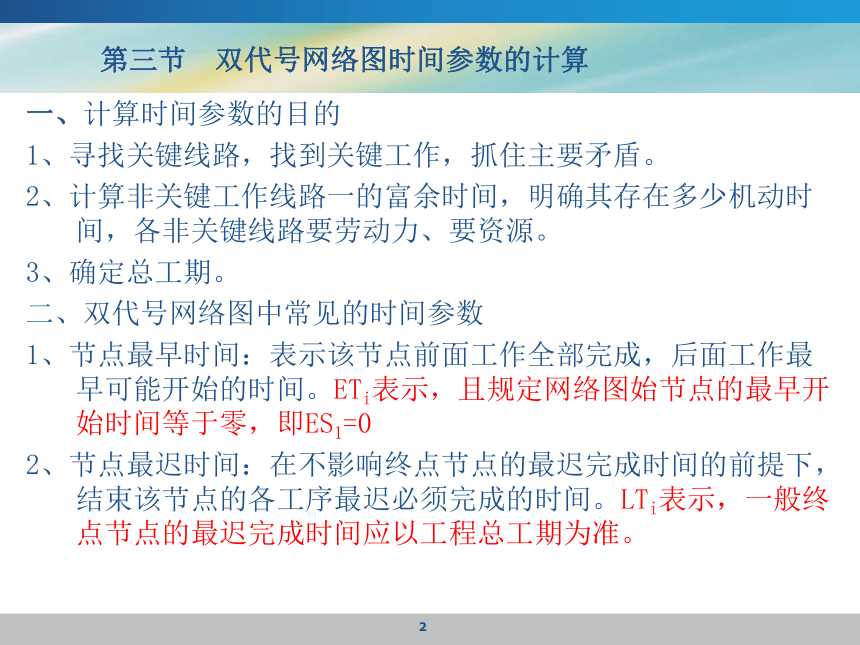

一、计算时间参数的目的
1、寻找关键线路，找到关键工作，抓住主要矛盾。
2、计算非关键工作线路一的富余时间，明确其存在多少机动时间，各非关键线路要劳动力、要资源。
3、确定总工期。
二、双代号网络图中常见的时间参数
1、节点最早时间：表示该节点前面工作全部完成，后面工作最早可能开始的时间。ETi表示，且规定网络图始节点的最早开始时间等于零，即ES1=0
2、节点最迟时间：在不影响终点节点的最迟完成时间的前提下，结束该节点的各工序最迟必须完成的时间。LTi表示，一般终点节点的最迟完成时间应以工程总工期为准。
第三节 双代号网络图时间参数的计算
*

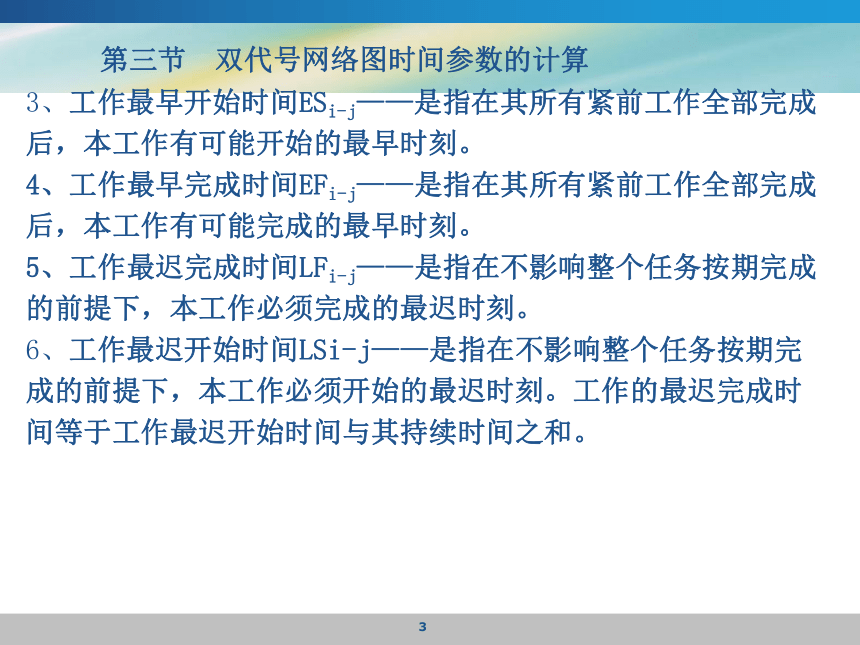

3、工作最早开始时间ESi-j——是指在其所有紧前工作全部完成 后，本工作有可能开始的最早时刻。
4、工作最早完成时间EFi-j——是指在其所有紧前工作全部完成后，本工作有可能完成的最早时刻。
5、工作最迟完成时间LFi-j——是指在不影响整个任务按期完成的前提下，本工作必须完成的最迟时刻。
6、工作最迟开始时间LSi-j——是指在不影响整个任务按期完成的前提下，本工作必须开始的最迟时刻。工作的最迟完成时间等于工作最迟开始时间与其持续时间之和。
第三节 双代号网络图时间参数的计算
*

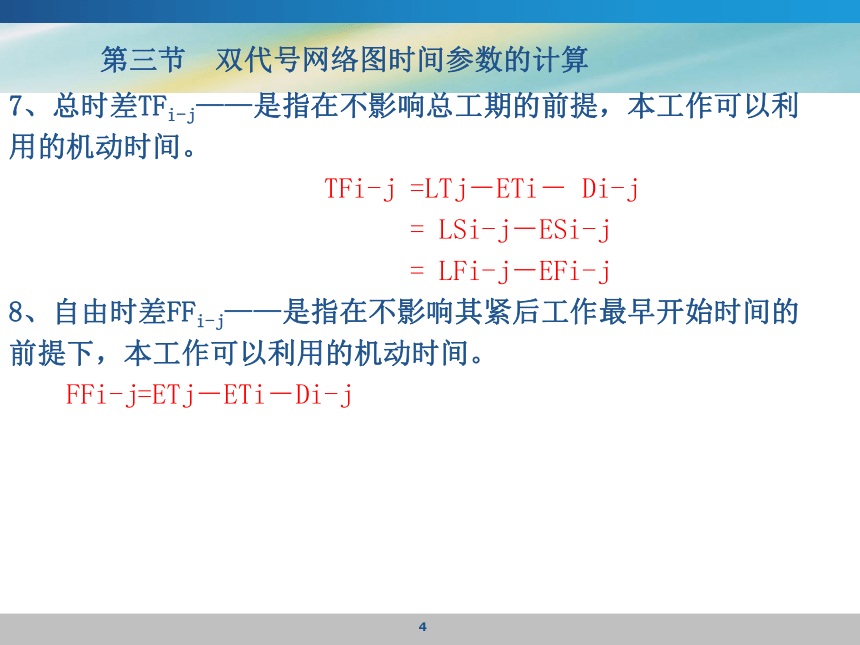

7、总时差TFi-j——是指在不影响总工期的前提，本工作可以利用的机动时间。
TFi-j =LTj－ETi－ Di-j
= LSi-j－ESi-j
= LFi-j－EFi-j
8、自由时差FFi-j——是指在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间。
FFi-j=ETj－ETi－Di-j
第三节 双代号网络图时间参数的计算

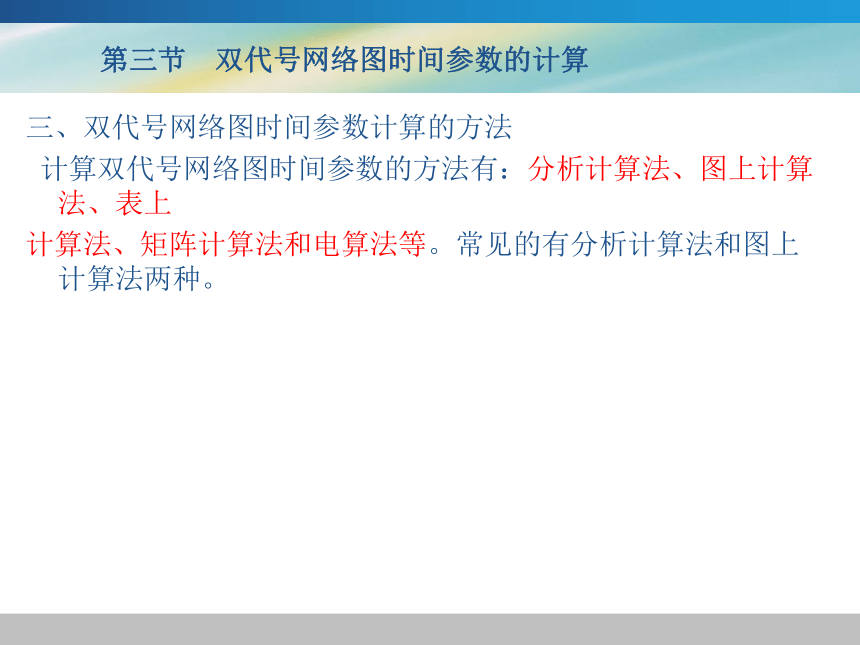

三、双代号网络图时间参数计算的方法
计算双代号网络图时间参数的方法有：分析计算法、图上计算法、表上
计算法、矩阵计算法和电算法等。常见的有分析计算法和图上计算法两种。
第三节 双代号网络图时间参数的计算

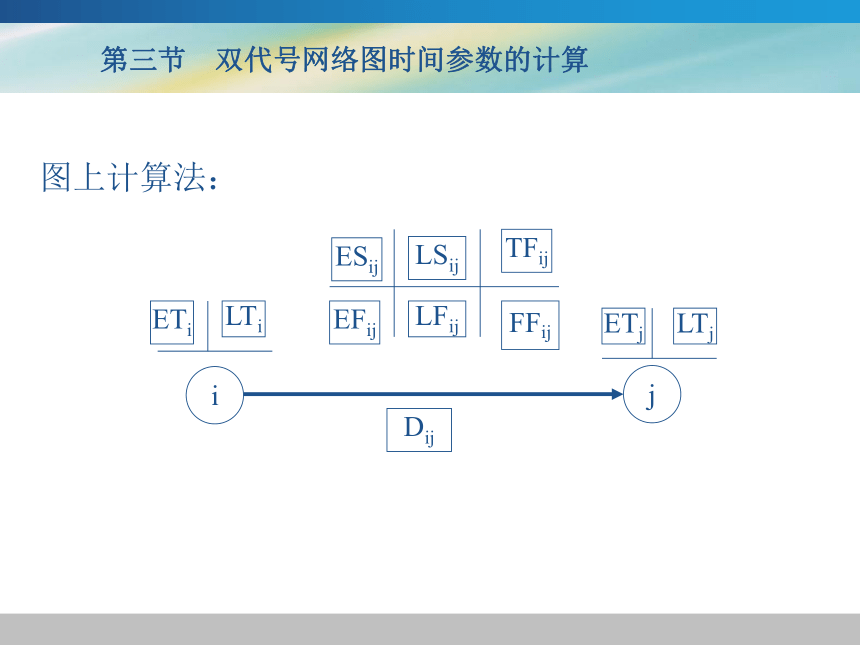

图上计算法：
i
j
Dij
ETi
ESij
EFij
ETj
LSij
LFij
LTi
LTj
TFij
FFij
第三节 双代号网络图时间参数的计算

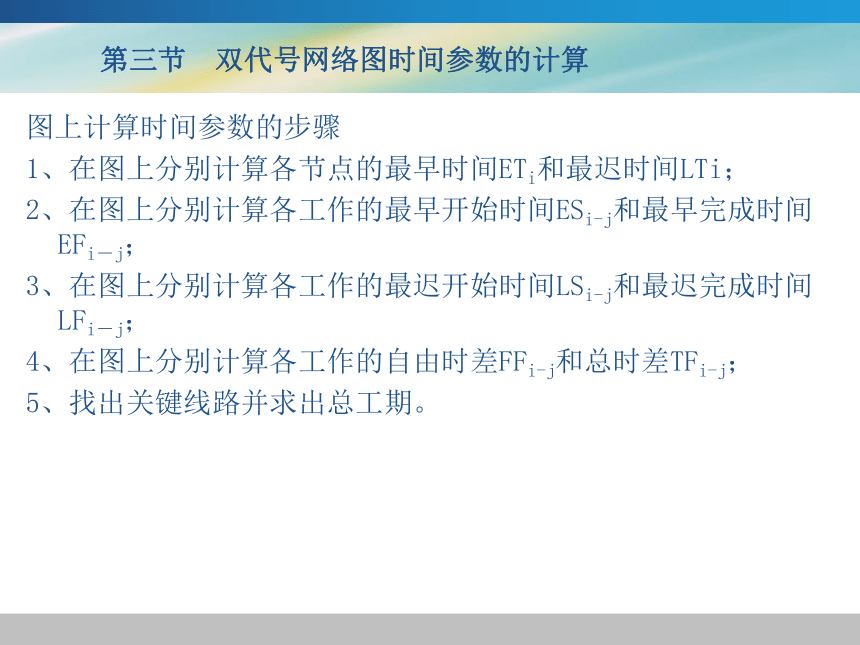

图上计算时间参数的步骤
1、在图上分别计算各节点的最早时间ETi和最迟时间LTi；
2、在图上分别计算各工作的最早开始时间ESi-j和最早完成时间EFi－j；
3、在图上分别计算各工作的最迟开始时间LSi-j和最迟完成时间LFi－j；
4、在图上分别计算各工作的自由时差FFi-j和总时差TFi-j；
5、找出关键线路并求出总工期。
第三节 双代号网络图时间参数的计算
1、已知网络图如下图所示，试用图上计算法计算时间
3
7
4
5
8
四、举例
第三节 双代号网络图时间参数的计算
2、已知网络图如下图所示，试用图上计算法计算时间
第三节 双代号网络图时间参数的计算
3
7
4
5
8
第三节 双代号网络图时间参数的计算
1
2
5
7
3
4
6
8
5
9
18
8
11
18
3
2
6
第三节 双代号网络图时间参数的计算
1、线路最长法
2、总时差法
3、节点时间法
4、破圈法
五、确定关键线路的方法
第三节 双代号网络图时间参数的计算
单代号网络计划是用一个代号表示一项工作并加注工作持续时间而形成的网络计划 。
单代号
第三节 单代号网络图
一、单代号网络图的构成
单代号网络图是以节点及其编号表示工作，以箭线表示紧邻工作之间的逻辑关系的网络图，它由节点、箭线和线路组成。
二、单代号网络计划的绘制
（1）要从左向右逐个处理已经确定的逻辑关系；
（2）当出现多个“起点节点”或多个“终点节点”时，应在网络图的两端设置一个虚拟的起点节点或终点节点；
（3）绘制完成后，要认真检查逻辑关系是否正确；
（4）检查无误，进行节点编号。
第三节 单代号网络图
三、举例
1、已知网络图的逻辑关系如下表所示
第三节 单代号网络图
2、已知网络图的逻辑关系如下表所示
第三节 单代号网络图
四、单代号网络图与双代号网络图的相互转换
第三节 单代号网络图
五、单代号网络计划时间参数计算
第三节 单代号网络图
