模块三 建筑工程流水施工原理
学习要求：
熟悉组织施工的三种方式；
熟悉流水施工的表达方式及分类；
掌握流水施工的基本参数；
掌握流水施工在建筑施工的具体应用。
学习重点：
流水施工的基本理论；流水施工的基本参数及计算；流水施工在施工中的具体应用。
学习难点：
流水施工在施工中的具体应用。
第一节 流水施工的基本概念
一、建筑施工流水作业的概念及特点

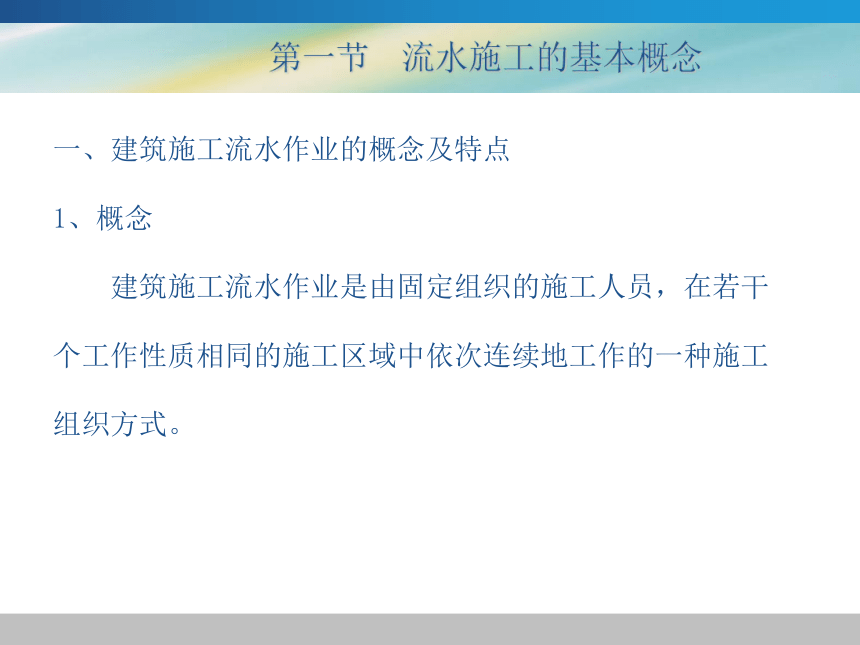

1、概念
建筑施工流水作业是由固定组织的施工人员，在若干个工作性质相同的施工区域中依次连续地工作的一种施工组织方式。
第一节 流水施工的基本概念
一、建筑施工流水作业的概念及特点
2、建筑施工流水作业的特点
建筑施工流水作业与一般工业生产的组织方式有所不同，它有自身的特点：
（1）产品固定
（2）施工人员同所使用的机械设备一起流动
第一节 流水施工的基本概念
二、建筑施工组织方式

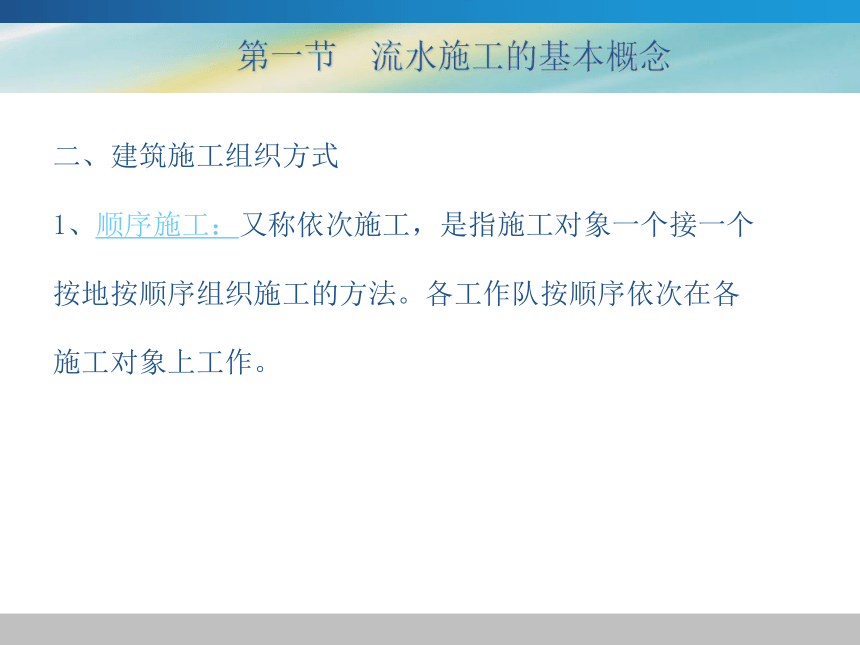

1、顺序施工：又称依次施工，是指施工对象一个接一个按地按顺序组织施工的方法。各工作队按顺序依次在各施工对象上工作。
第一节 流水施工的基本概念
二、建筑施工组织方式

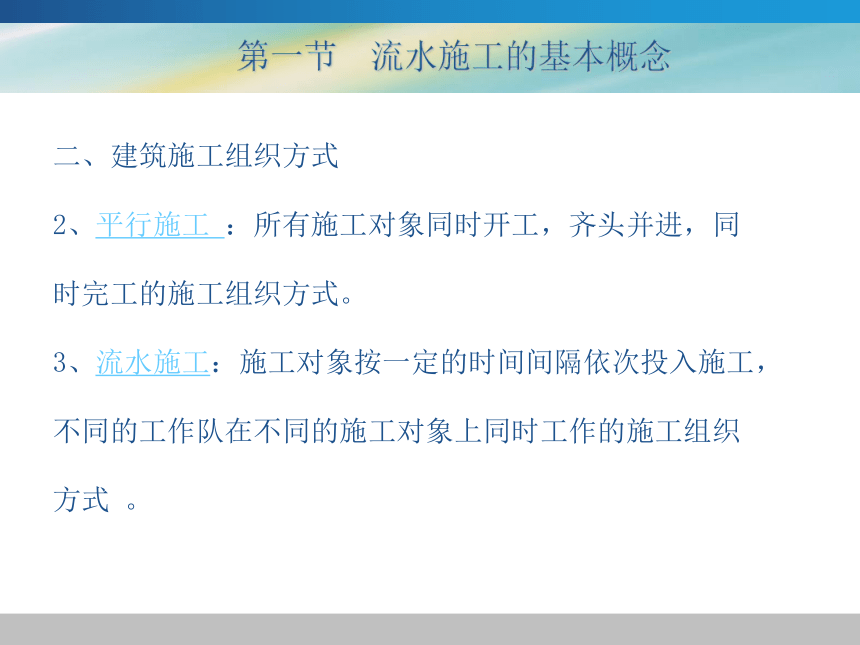

2、平行施工 ：所有施工对象同时开工，齐头并进，同时完工的施工组织方式。
3、流水施工：施工对象按一定的时间间隔依次投入施工，不同的工作队在不同的施工对象上同时工作的施工组织方式 。
第一节 流水施工的基本概念

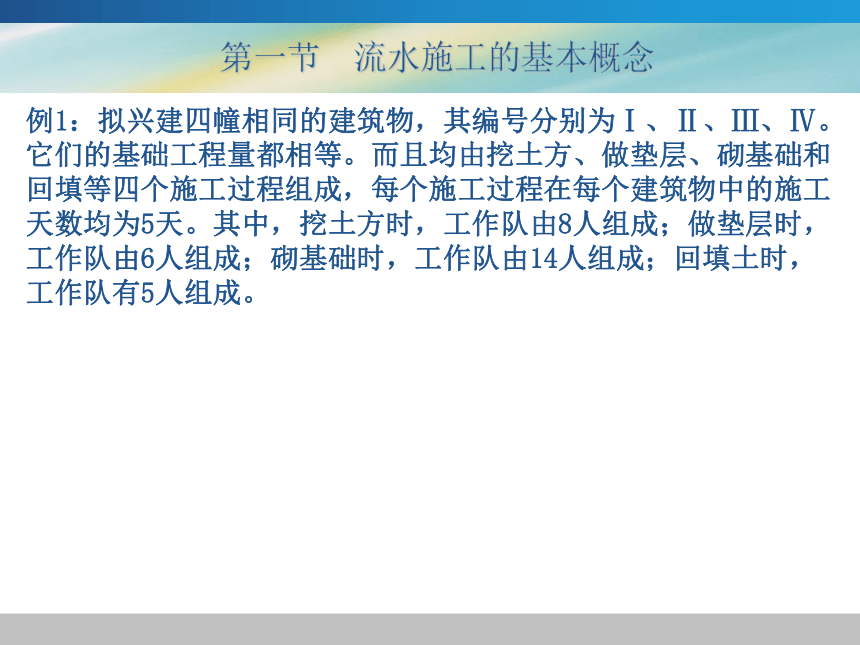

例1：拟兴建四幢相同的建筑物，其编号分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ。它们的基础工程量都相等。而且均由挖土方、做垫层、砌基础和回填等四个施工过程组成，每个施工过程在每个建筑物中的施工天数均为5天。其中，挖土方时，工作队由8人组成；做垫层时，工作队由6人组成；砌基础时，工作队由14人组成；回填土时，工作队有5人组成。
*
第一节 流水施工的基本概念

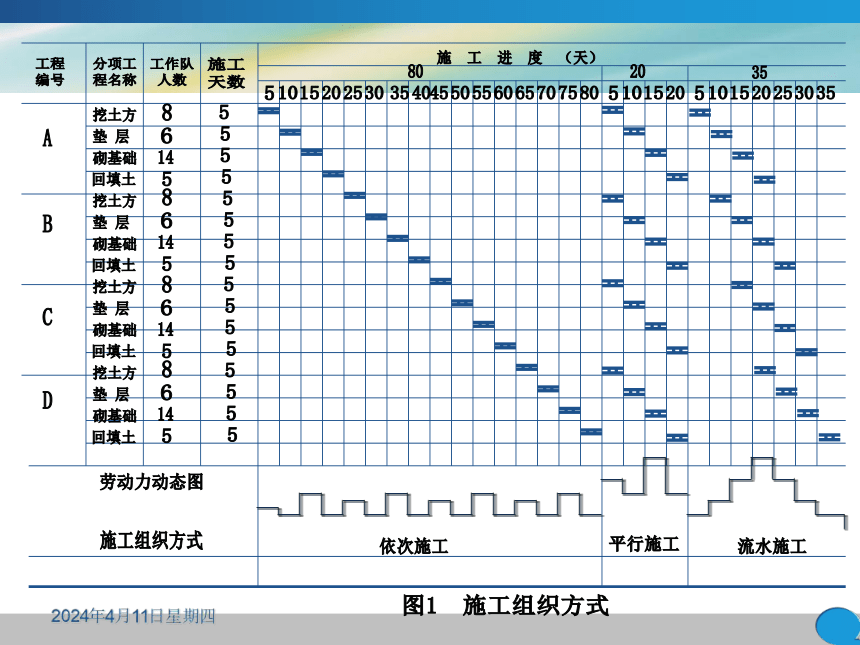

依次施工 平行施工 流水施工
1.工作面有空闲，工期最长
2.实行专业班组，可能有窝工现象
3.日资源用量少，品种单一，但不均匀。 1.充分利用工作面，工期最短
2.日资源用量大品种单一，且不均匀
3.对合理利用资源，提高劳动生产率和工程质量是不利的 1.合理利用工作面，工期适中
2.实行专业班组减少窝工现象
3.日资源耗用量适中，且比较均匀
4.实行专业班组，则有利于提高劳动生产率和工程质量
第一节 流水施工的基本概念
三、建筑施工流水作业的分类
（一）按组织流水作业的范围可分为
1、分项工程流水（细部流水）
2、分部工程流水
3、单位工程流水
4、建筑群流水
5、分别流水
第一节 流水施工的基本概念
三、建筑施工流水作业的分类
（二）按流水节拍的特征可分为：
1、节奏性专业流水
2、非节奏性专业流水
第一节 流水施工的基本概念
四、组织流水施工的条件
１、划分施工过程
２、划分施工段
３、实行独立专业施工班组
４、保证主导施工过程连续均衡施工
５、不同施工过程尽可能组织平行搭接施工
第一节 流水施工的基本概念
五、施工进度的基本表达方式
进
度
表
达
方
式
横道图
网络图
水平指示图表
垂直指示图表
单代号网络图
双代号网络图
*
水平指示图
施工过程 1 2 3 4 5 6 7 8 9 10 11 12 13
挖土
垫层
基础
回填
第一节 流水施工的基本概念
*
垂直指示图
第一节 流水施工的基本概念
*
网络图
第一节 流水施工的基本概念
*
网络图
第一节 流水施工的基本概念
