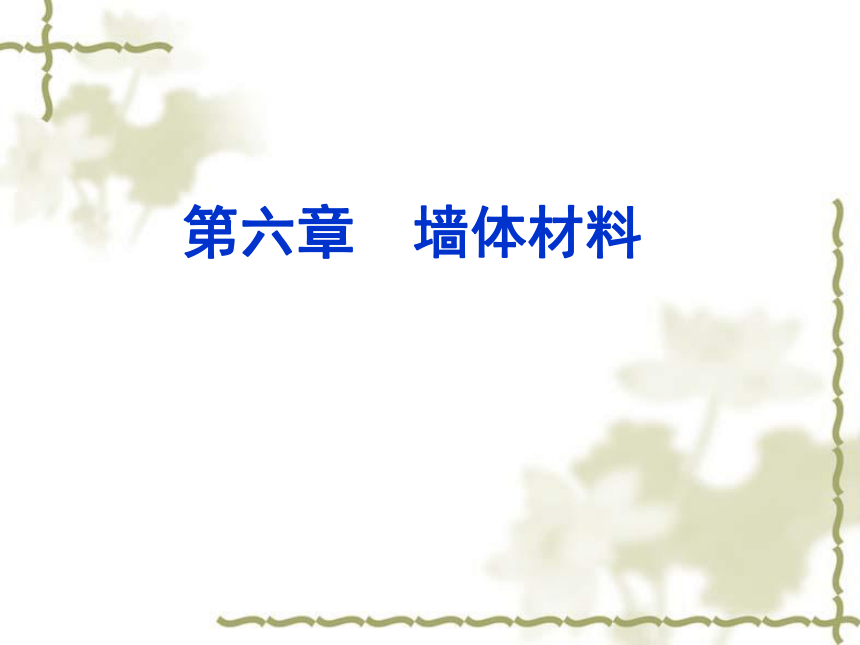

第六章 墙体材料

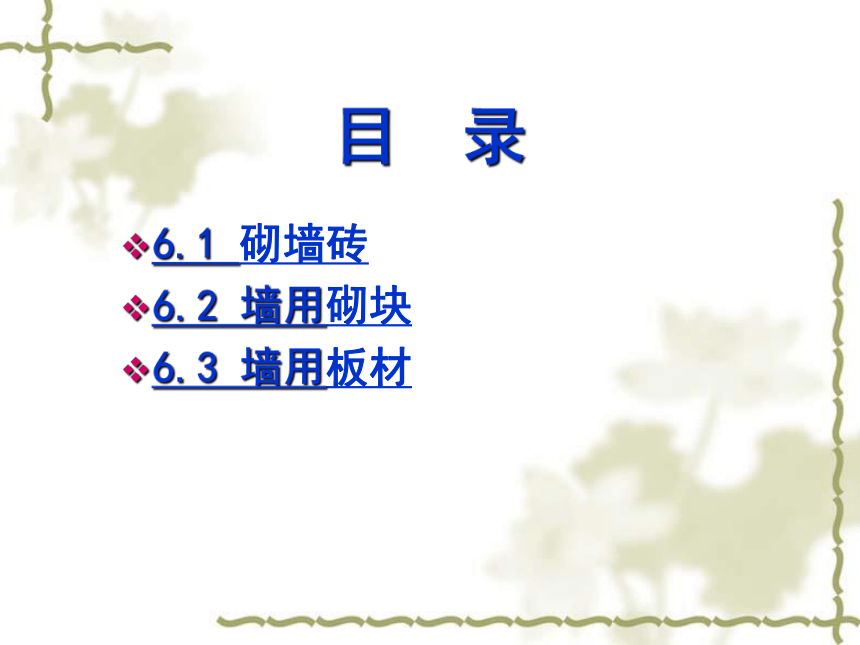

目 录
6.1 砌墙砖
6.2 墙用砌块
6.3 墙用板材

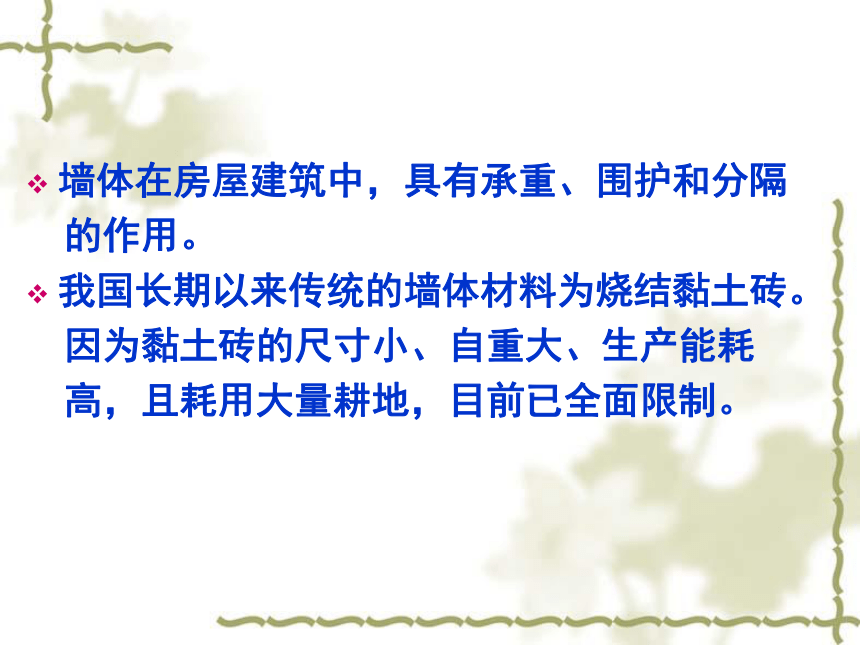

墙体在房屋建筑中，具有承重、围护和分隔
的作用。
我国长期以来传统的墙体材料为烧结黏土砖。
因为黏土砖的尺寸小、自重大、生产能耗
高，且耗用大量耕地，目前已全面限制。

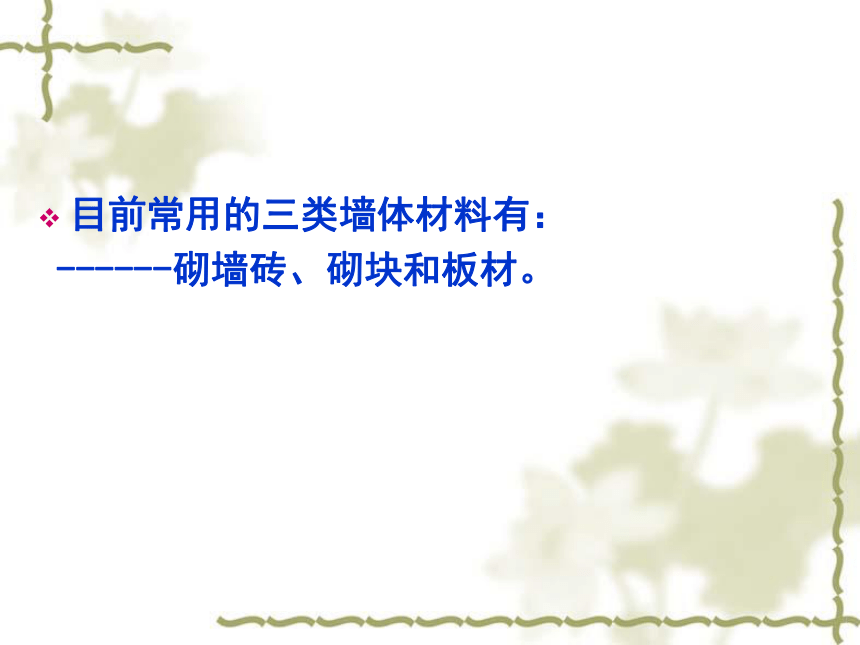

目前常用的三类墙体材料有：
------砌墙砖、砌块和板材。

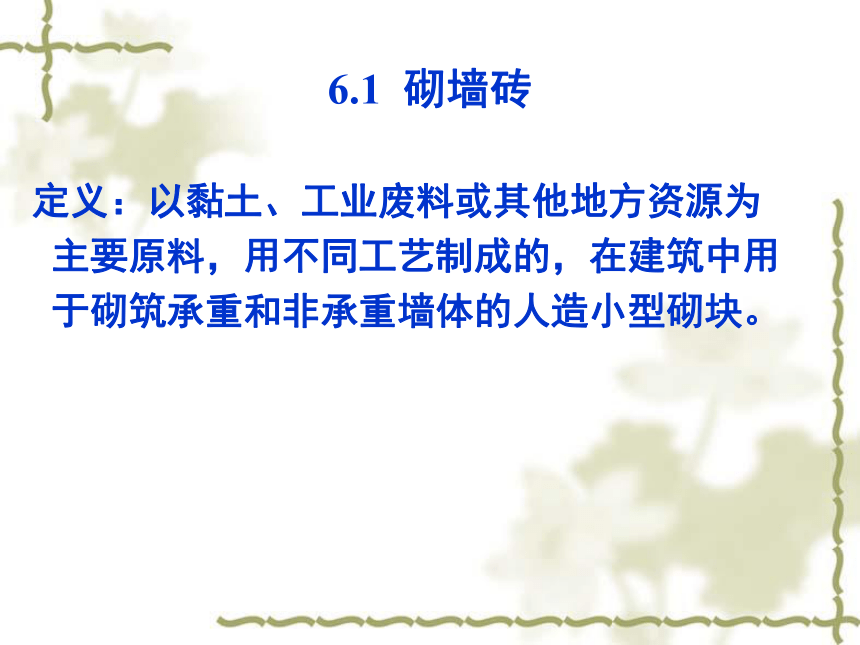

6.1 砌墙砖
定义：以黏土、工业废料或其他地方资源为
主要原料，用不同工艺制成的，在建筑中用
于砌筑承重和非承重墙体的人造小型砌块。

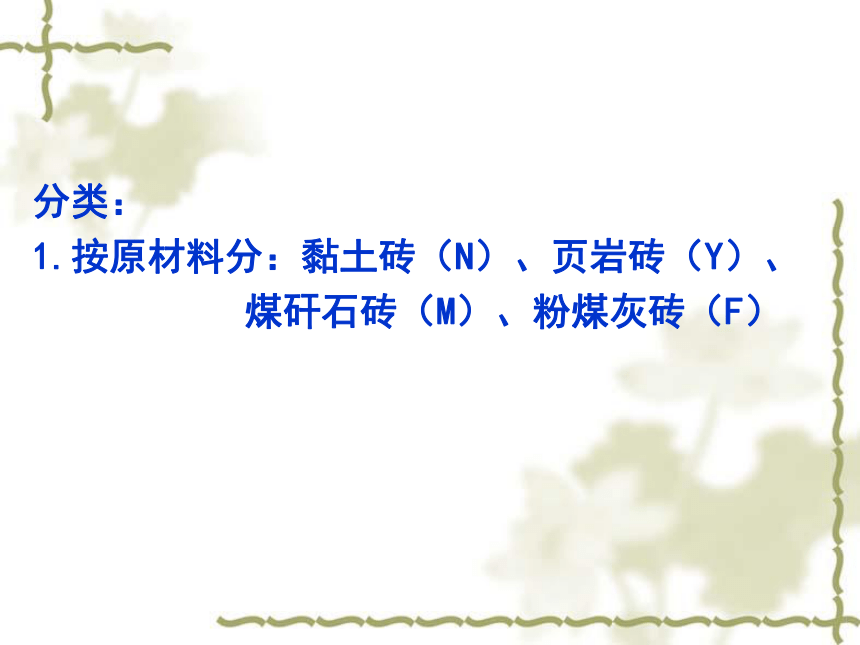

分类：
1.按原材料分：黏土砖（N）、页岩砖（Y）、
煤矸石砖（M）、粉煤灰砖（F）
2.按生产工艺分：烧结砖、非烧结砖
3.按孔洞率分：普通砖（无孔洞或
孔洞率＜15％）
多孔砖（孔洞率≥33％）
空心砖（孔洞率≥40％）
4.按焙烧火候分：正火砖、过火砖、欠火砖

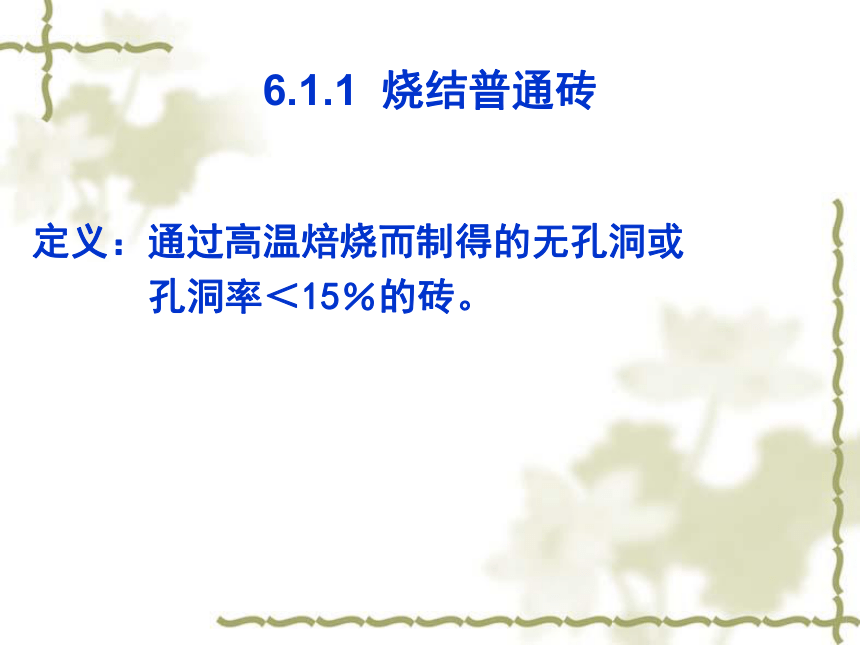

6.1.1 烧结普通砖
定义：通过高温焙烧而制得的无孔洞或
孔洞率＜15％的砖。

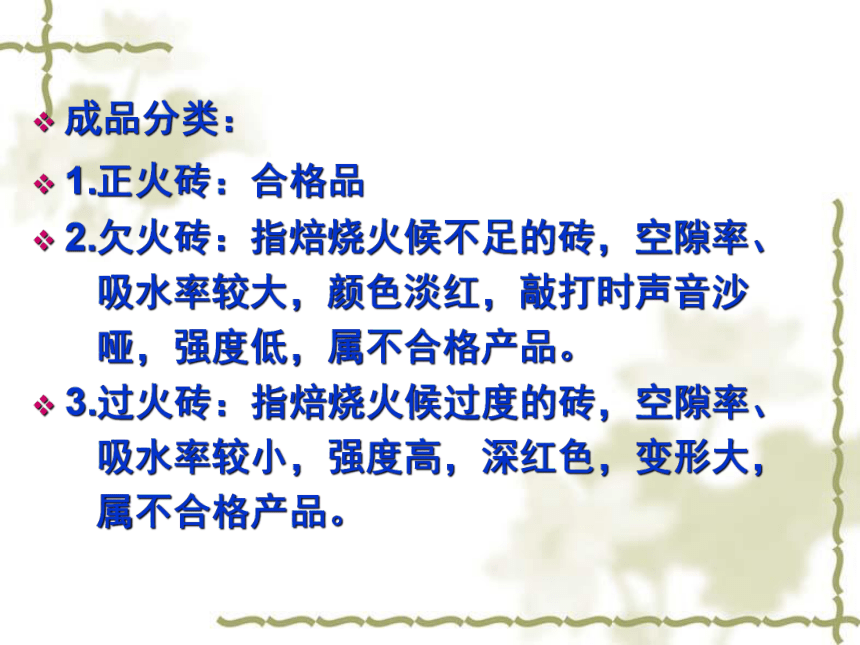

成品分类：
1.正火砖：合格品
2.欠火砖：指焙烧火候不足的砖，空隙率、
吸水率较大，颜色淡红，敲打时声音沙
哑，强度低，属不合格产品。
3.过火砖：指焙烧火候过度的砖，空隙率、
吸水率较小，强度高，深红色，变形大，
属不合格产品。
烧结普通砖的技术性能指标
（1）外形尺寸
标准砖尺寸：
240mm×115mm
×53mm

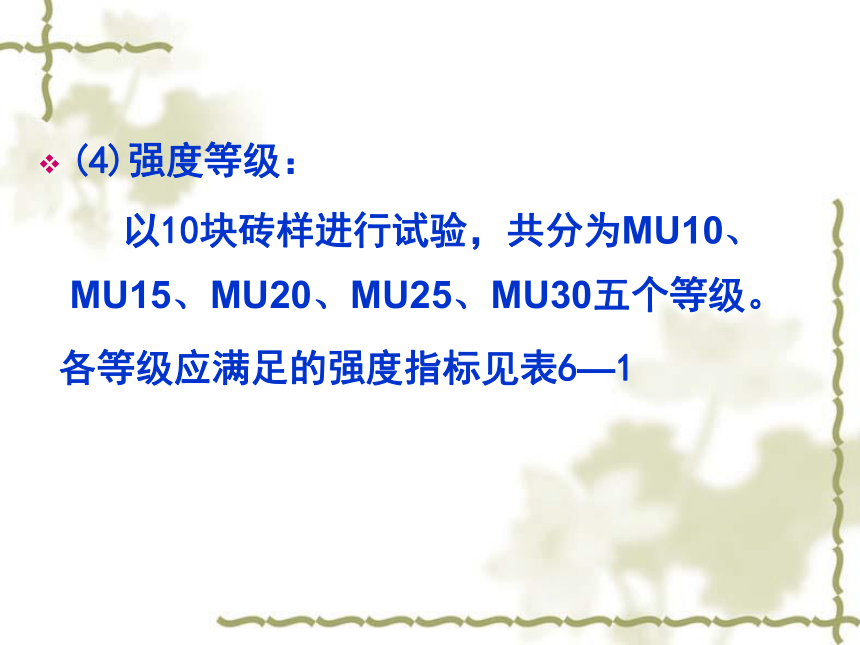

(4)强度等级：
以10块砖样进行试验，共分为MU10、MU15、MU20、MU25、MU30五个等级。
各等级应满足的强度指标见表6—1
(6)泛霜(也叫起霜、盐析、盐霜等)
是指粘土原料中的可溶性盐类(如硫酸钠等盐类)，随着砖内水分蒸发而在砖或砌块表面产生的盐析现象，一般呈白色粉末、絮团或絮片状。这些结晶的粉状物不仅有损于建筑物的外观，而且结晶膨胀也会引起砖表层的酥松，甚至剥落，破坏砖与砂浆的粘接，严重的还可降低墙体的承载力。
(7)石灰爆裂
是指烧结砖的砂质黏土原料中掺杂有石灰石，焙烧时被烧成生石灰留在砖内，在使用过程中生石灰会吸水形成消石灰而导致体积膨胀破坏，严重时甚至使砖砌体强度降低，直至破坏的现象。石灰爆裂对墙体的危害很大，轻者影响外观，缩短使用寿命；重者会造成强度下降，危及建筑物的安全。
(8)质量等级：
分为优等品(A)、一等品(B)、合格品(C)三个质量等级。烧结普通砖的质量等级标准见表6—3。
烧结普通砖的应用
烧结普通砖具有一定的强度和保温隔热性能。耐久性较好，生产工艺简单，价格低廉，可用于砌筑承重或非承重的内外墙、柱、拱、沟道及基础等。优等品砖可用于砌筑清水墙，一等品、合格品砖可用于砌筑混水墙，中等泛霜的砖不能用于潮湿部位。

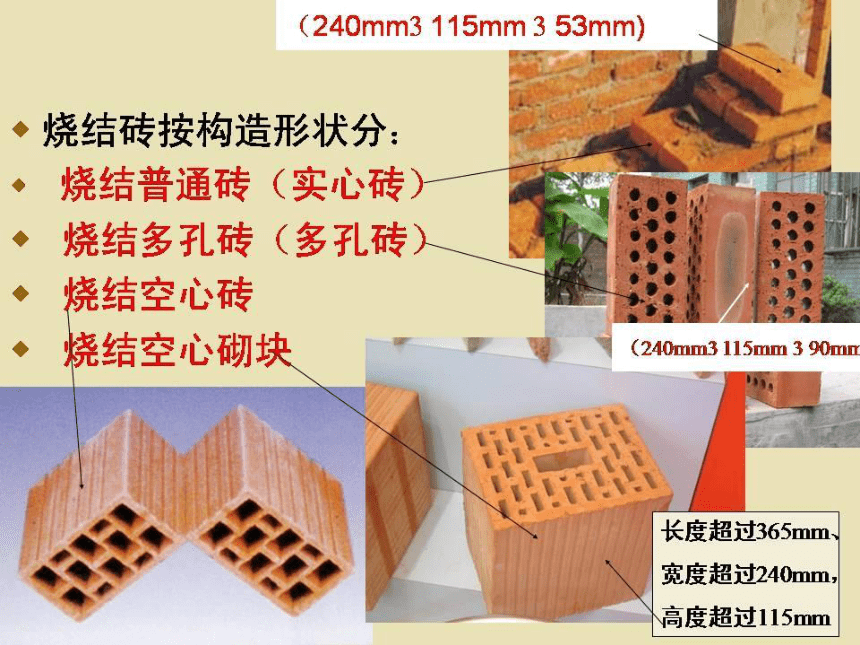

6.1.2 烧结多孔砖和空心砖
1、烧结多孔砖
----以煤矸石、粉煤灰、页岩或黏土为主要原料，经焙烧而成的孔洞率≥33％，孔的尺寸小而数量多的烧结砖。烧结多孔砖常用于建筑物承重部位。
烧结多孔砖的技术性能指标
①外形尺寸：如图6—2所示
②强度等级 ：多孔砖的强度等级同烧结普通砖一样分成MU30、MU25、MU20、MU15、MUlO五个强度等级，评定方法完全与烧结普通砖相同，其具体指标参见表6一l。
③外观质量 烧结多孔砖的外观质量应符合表6—5的要求。
烧结多孔砖的性能：
1.能满足建筑设计所要求的足够的强度。
2.导热率小，具有良好的保温性能。
3.隔声效果良好，足以适应分户墙的要求。
4.透气性好，平衡水分低，有利于调节室
内湿度，使人感到舒适。
烧结多孔砖的应用
在砖混结构中可用烧结多孔砖砌筑六层以下的承重墙，其优等品可用于墙体装饰和清水墙砌筑，一等品和合格品可用于混水墙砌筑，中等泛霜的砖不得用于潮湿部位。
2、烧结空心砖
烧结空心砖是以粘土、页岩、煤矸石为主要
原料，经焙烧而成，孔洞率在40%以上。
如图6—3所示。
品 种 多孔砖 空心砖
孔洞率 大于33％ 大于40％
孔洞方向 竖向 横向
孔洞个数 多 少
单个孔洞的大小 小 大
应用 承重墙 非承重墙
强度等级 MU10、MU15、MU20、MU25、MU30 MU2.5、MU3.5、MU5.0、MU7.5、MU10.0
烧结空心砖的应用
烧结空心砖自重较轻，强度较低，具有良好的保温隔热性能，主要用作建筑物非承重砌体结构，如多层建筑内隔墙或框架结构的填充墙等。
6.1.3 蒸压砖
定义：不经焙烧而制成的砖均称为非烧结砖，如碳化砖、免烧免蒸砖、蒸养(压)砖等。目前，应用较广的是蒸养(压)砖。
1.蒸压灰砂砖
以石灰、砂子为主要原料(也可加入着色剂或掺和剂)，经配料、拌和、压制成型和蒸压养护(温度为175～191℃，压力为0.8～1.2MPa)而制成的实心砖或空心砖，称为灰砂砖。
蒸压灰砂砖的技术性能指标
强度等级 ：按浸水24h后的抗压强度和抗折强度分为MU25、MU20、MUl5、MUl0四个强度等级。符合表6—9的规定。
蒸压灰砂砖的应用
灰砂砖具有较高的蓄热能力、隔声性能较好、不易燃等特点，可用于内、外墙的承重或非承重结构。灰砂砖中的MU25、MU20、MUl5的砖可用于基础及其它建筑；MUl0的砖可用于防潮层以上的建筑，但不得用于长期受热(200℃以上)、受急冷急热和有酸性侵蚀的建筑部位，也不适用于有流水冲刷的部位。
2.蒸压(养)粉煤灰砖
以电厂废料粉煤灰为主要原料，掺入适量的石灰和石膏或再加入部分炉渣等，经配料、拌和、压制成型、常压或高压蒸汽养护而成的实心粉煤灰砖，称为蒸压(养)粉煤灰砖。
蒸压粉煤灰砖的技术性能指标
强度等级 ：按抗压强度和抗折强度划分为MU30、MU25、MU20、MUl5、MUl0五个强度等级。指标见表6—10。
蒸压粉煤灰砖的应用
粉煤灰砖可用于工业与民用建筑的墙体和基础，但用于基础或易受冻融和干湿交替作用的建筑部位，必须使用一等品和优等品(即MUl5及以上强度等级的砖)。粉煤灰砖不得用于长期受热(200℃以上)、受急冷急热和有酸性介质侵蚀的建筑部位。为避免或减少收缩裂缝的产生，用粉煤灰砖砌筑的建筑物，应适当增设圈梁及伸缩缝。
