资源简介

(共32张PPT)
第三章 水泥

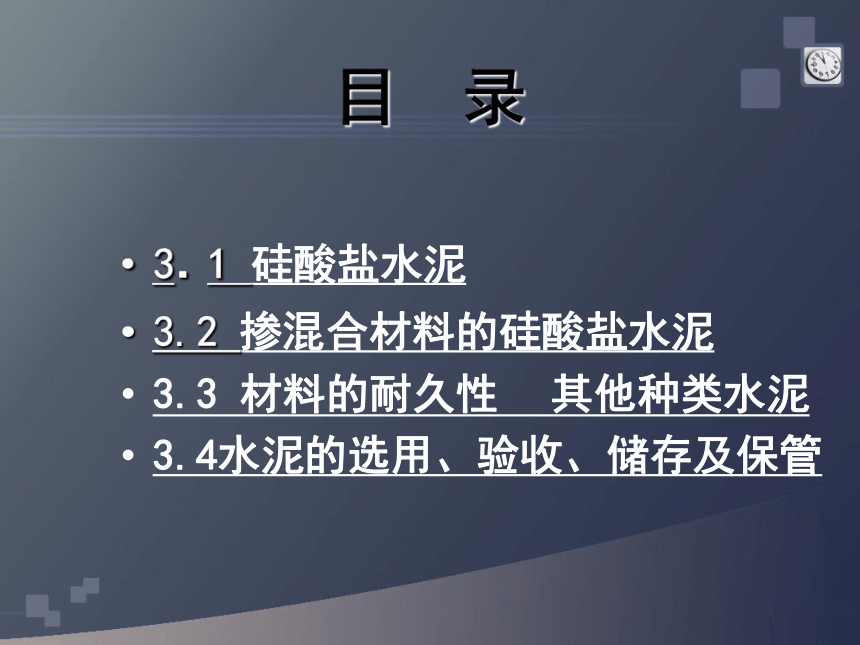

目 录
3.1 硅酸盐水泥
3.2 掺混合材料的硅酸盐水泥
3.3 材料的耐久性 其他种类水泥
3.4水泥的选用、验收、储存及保管

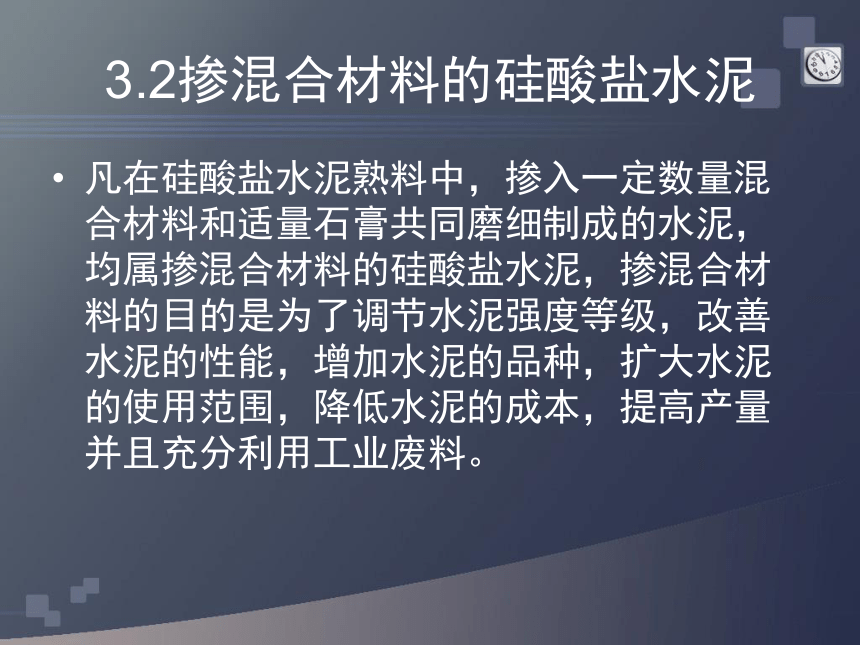

3.2掺混合材料的硅酸盐水泥
凡在硅酸盐水泥熟料中，掺入一定数量混合材料和适量石膏共同磨细制成的水泥，均属掺混合材料的硅酸盐水泥，掺混合材料的目的是为了调节水泥强度等级，改善水泥的性能，增加水泥的品种，扩大水泥的使用范围，降低水泥的成本，提高产量并且充分利用工业废料。

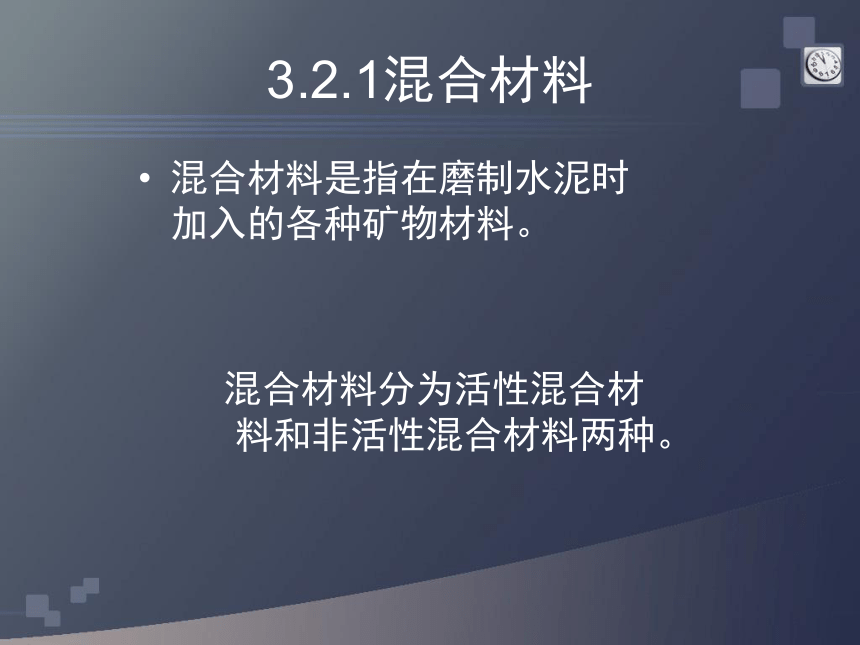

3.2.1混合材料
混合材料是指在磨制水泥时 加入的各种矿物材料。
混合材料分为活性混合材 料和非活性混合材料两种。

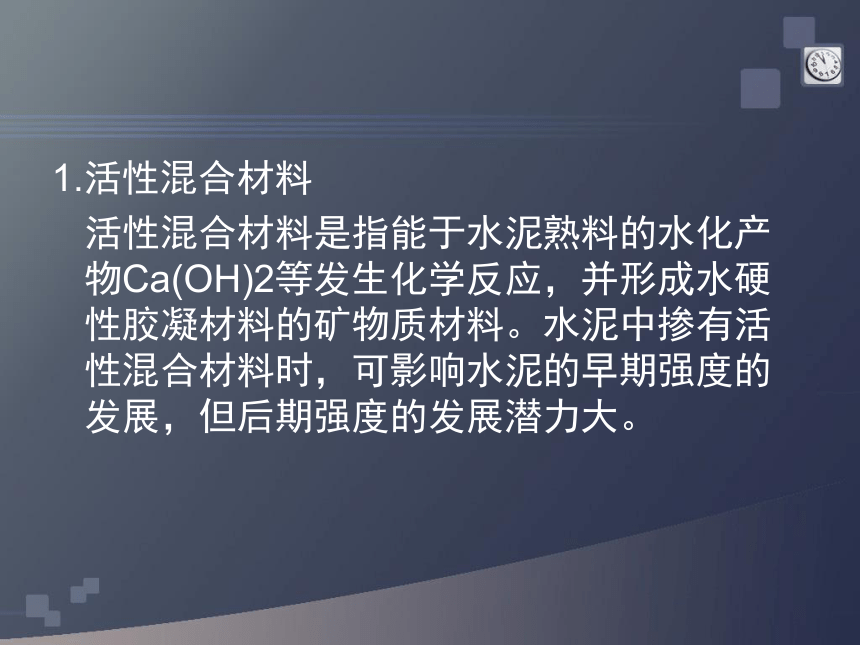

1.活性混合材料
活性混合材料是指能于水泥熟料的水化产物Ca(OH)2等发生化学反应，并形成水硬性胶凝材料的矿物质材料。水泥中掺有活性混合材料时，可影响水泥的早期强度的发展，但后期强度的发展潜力大。

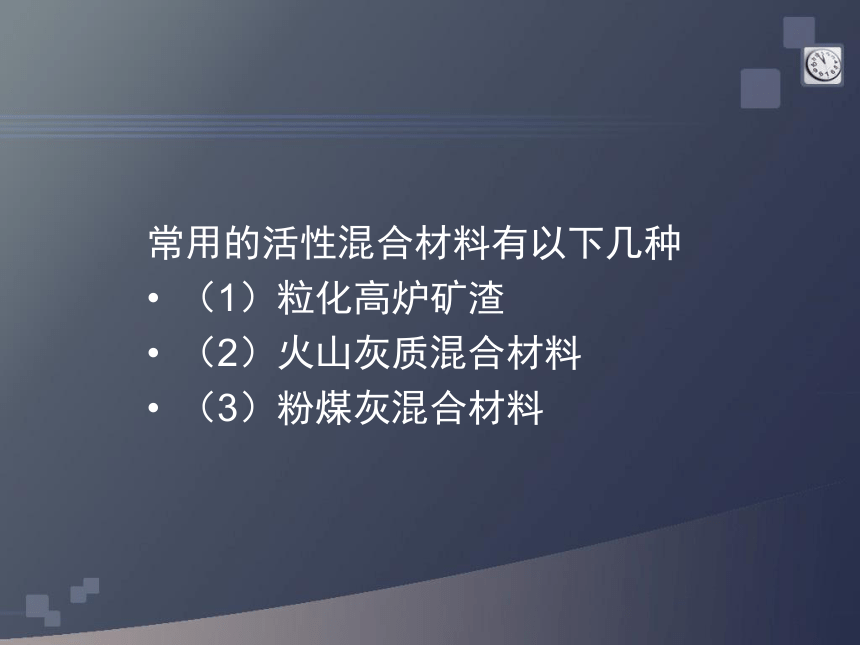

常用的活性混合材料有以下几种
（1）粒化高炉矿渣
（2）火山灰质混合材料
（3）粉煤灰混合材料

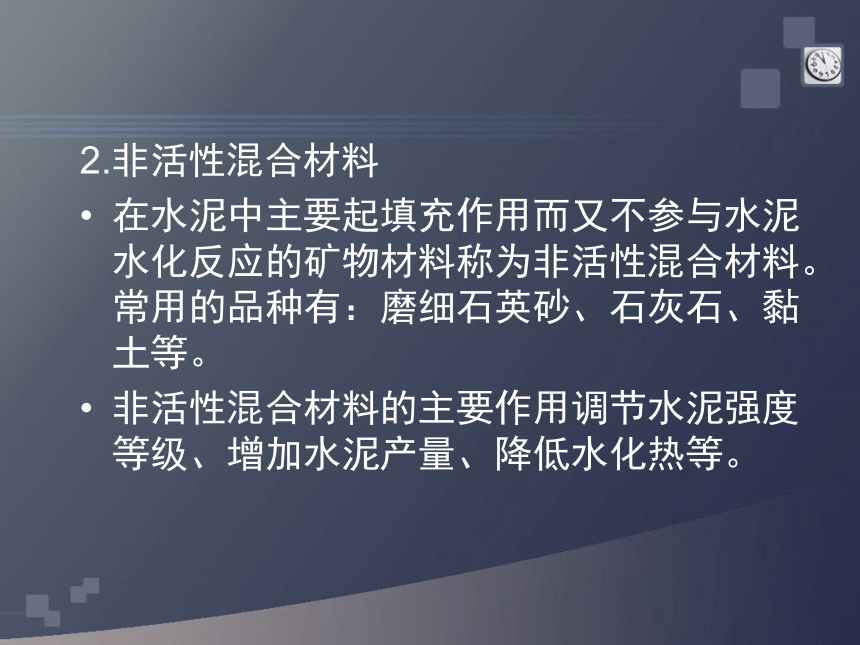

2.非活性混合材料
在水泥中主要起填充作用而又不参与水泥水化反应的矿物材料称为非活性混合材料。常用的品种有：磨细石英砂、石灰石、黏土等。
非活性混合材料的主要作用调节水泥强度等级、增加水泥产量、降低水化热等。

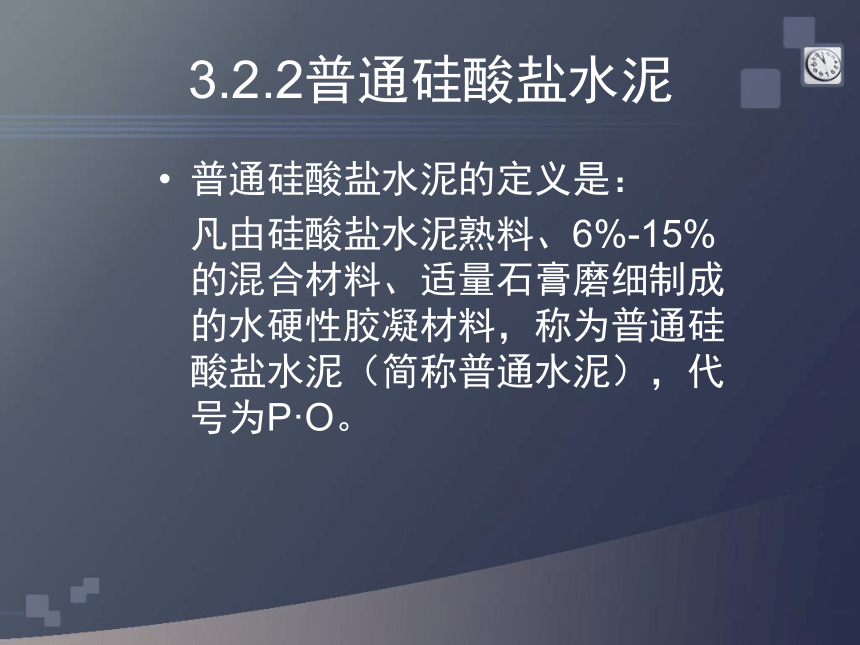

3.2.2普通硅酸盐水泥
普通硅酸盐水泥的定义是：
凡由硅酸盐水泥熟料、6%-15%的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号为P·O。

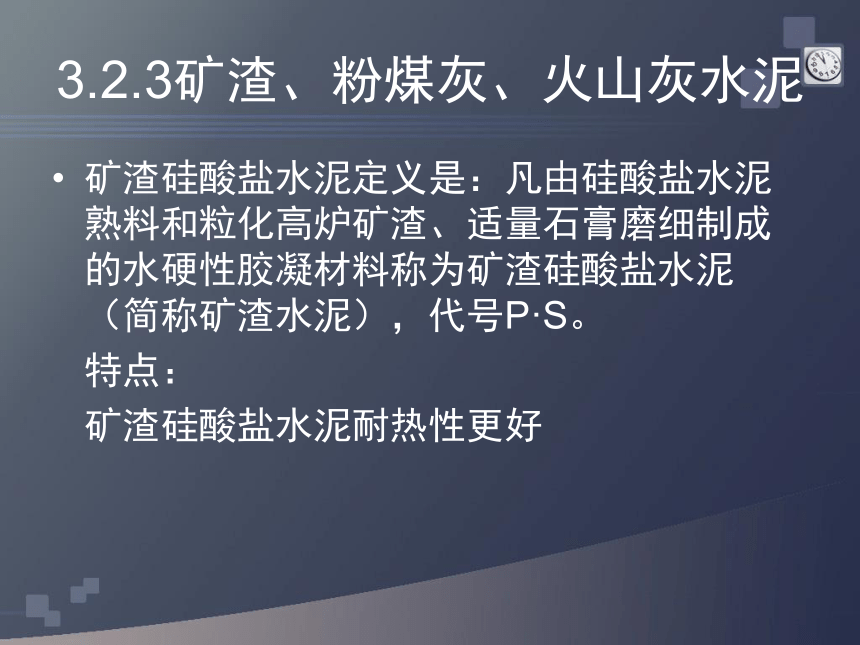

3.2.3矿渣、粉煤灰、火山灰水泥
矿渣硅酸盐水泥定义是：凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。
特点：
矿渣硅酸盐水泥耐热性更好

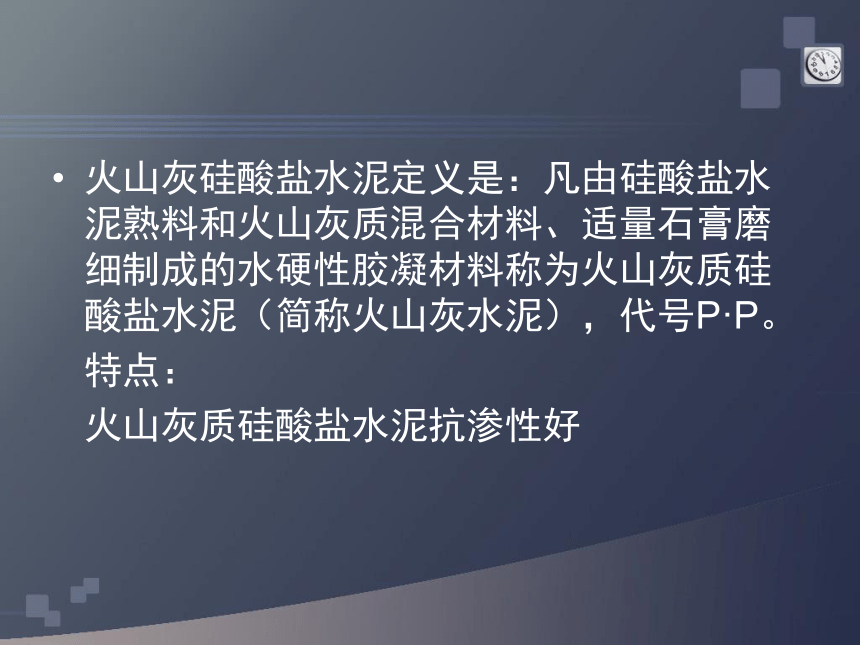

火山灰硅酸盐水泥定义是：凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。
特点：
火山灰质硅酸盐水泥抗渗性好
粉煤灰硅酸盐水泥定义是：凡由硅酸盐水泥熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料称为粉煤灰硅酸盐水泥（简称粉煤灰水泥），代号P·F。
特点：
粉煤灰硅酸盐水泥干缩性较小，抗裂性高

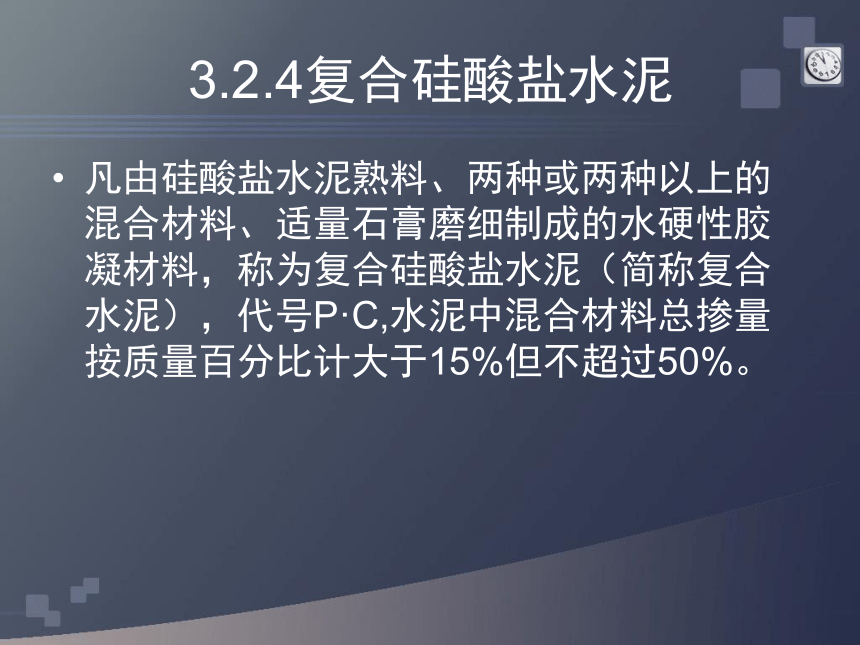

3.2.4复合硅酸盐水泥
凡由硅酸盐水泥熟料、两种或两种以上的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C,水泥中混合材料总掺量按质量百分比计大于15%但不超过50%。
3.3其他种类水泥
其它水泥主要包括：
快硬硅酸盐水泥、
铝酸盐水泥（高铝水泥）、
白色硅酸盐水泥、
中热低热水泥和道路水泥。
3.3.1快硬水泥
定义：
凡是有硅酸盐水泥熟料和适量石膏共同磨细制成的，以3d抗压强度表示标号的水硬性胶凝材料称为快硬硅酸盐水泥（简称快硬水泥）。
特点及应用：
快硬硅酸盐水泥的早期强度增长快，水化热高且集中。快硬硅酸盐水泥适用于早期强度要求高的工程、紧急抢修的工程和冬季施工的工程，但不宜用于大体积混凝土工程。
3.3.2白色水泥
定义：
白色硅酸盐水泥是以铁含量少的硅酸盐水泥熟料、适量石膏及混合材料磨细所得的水硬性胶凝材料，称为白色硅酸盐水泥，简称白色水泥，代号P·W。
特点及应用：
由白色硅酸盐水泥熟料、适量石膏和耐碱矿物颜料共同磨细，可制成彩色硅酸盐水泥。白色和彩色硅酸盐水泥，主要用于各种装饰混凝土和装饰砂浆，如水磨石。水刷石、人造大理石、干粘石，也配置彩色水泥浆用于建筑物的墙面、柱面、天棚等处的粉刷。
3.3.3中热、低热水泥
中热硅酸盐水泥，简称中热水泥，是以适当成分的硅酸盐水泥熟料，加入适量的石膏，经磨细制成的具有中水化热的水硬性胶凝材料，代号P·MH。
低热矿渣硅酸盐水泥，简称低热矿渣水泥，加入矿渣、适量石膏，经磨细制成的具有低水化热的水硬性胶凝材料，代号P·SLH。
低热硅酸盐水泥，简称低热水泥，是以适当成分的硅酸盐水泥熟料，加入适量的石膏，经磨细制成的具有低水化热的水硬性胶凝材料，代号P·LH。
技术要求如下：
1.熟料中的C3A和C3S含量
2.游离CaO、MgO、SO3含量
3.细度、凝结时间
4.强度
5.水化热
中低热水泥及低热矿渣水泥各龄期强度值
品种 强度等级 抗压强度/MPa 抗折强度/MPa
3d 7d 28d 3d 7d 28d
中热水泥 42.5 12.0 22.0 42.5 3.0 4.5 6.5
低热水泥 42.5 — 13.0 42.5 — 3.5 6.5
低热矿渣水泥 32.5 — 12.0 32.5 — 3.0 5.5
中、低热水泥各龄期水化热值
品种 强度等级 水化热/（KJ/kg）
3d 28d
中热水泥 42.5 251 293
低热水泥 42.5 230 260
低热矿渣水泥 32.5 197 230
由上表可知：
中热水泥主要适用于大坝溢流面或大体积建筑物的面层和水位变化区等部位，要求低水化热和较高耐磨性、抗冻性的工程；低热水泥和低热矿渣水泥主要适用于大坝或大体积混凝土内部及水下等要求低水化热工程。
3.3.4铝酸盐水泥（高强水泥）
定义：
铝酸盐水泥是以铝矾土和石灰石为原料，经高温煅烧所得以铝酸钙为主的铝酸盐水泥熟料，经磨细制成的水硬性胶凝材料，代号为CA。铝酸盐水泥又称高铝水泥。
铝酸盐水泥的特性与应用
铝酸盐水泥具有快凝、早强、高强、低收缩、耐热性好和耐硫酸盐腐蚀性强等特点，适用于工期紧急的工程、抢修工程、冬季施工的工程和耐高温工程，还可以用来配制耐热混凝土、耐硫酸盐混凝土等。但铝酸盐水泥的水化热大、耐碱性差，不宜用于大体积混凝土，不宜采用蒸汽等湿热养护
3.3.5道路硅酸盐水泥
定义：
由道路硅酸盐水泥熟料、0～10%活性混合材料和适量石膏共同磨细制成的水硬性胶凝材料，称为道路硅酸盐水泥，简称道路水泥。
道路水泥特性与应用
道路水泥抗折强度高、耐磨性好、干缩小、抗冻性和抗冲击性好，可减少混凝土路面的断板、温度裂缝和磨耗，减少路面维修费用，延长道路使用年限。道路水泥适用于公路路面、机场跑到、人流量较多的广场等工程的面层混凝土。
3.4水泥的选用、验收、储存及保管
水泥作为建筑材料中应用最多的材料之一，在建筑工程中发挥着巨大的作用。如何正确选择、合理使用水泥，严格质量验收及妥善保管尤为重要。
3.4.1水泥的选用
目前，硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥火山灰质硅酸盐水泥粉煤灰硅酸盐水泥和复合硅酸盐水泥是我国广泛使用的通用硅酸盐水泥。
3.4.2水泥的验收
水泥在验收时应注意
水泥袋上应清楚标明：产品名称，代号，净含量，强度等级，生产者的名称和地址，出厂编号，执行标准号，包装年、月、日。
3.4.3水泥的储存与保管
水泥在储存和运输时不得受潮和混入杂质，储存时间不宜过长，一般不超过3个月。
在正常条件下，储存3个月，强度降低约10%～25%。储存6个月，强度降低约25%～40%因此规定：常用水泥储存期为3个月，铝酸盐水泥为2个月，双快水泥不宜超过1个月，过期水泥在适用时应重新检测，按实际强度使用。
Chapter 4

展开更多......

收起↑
