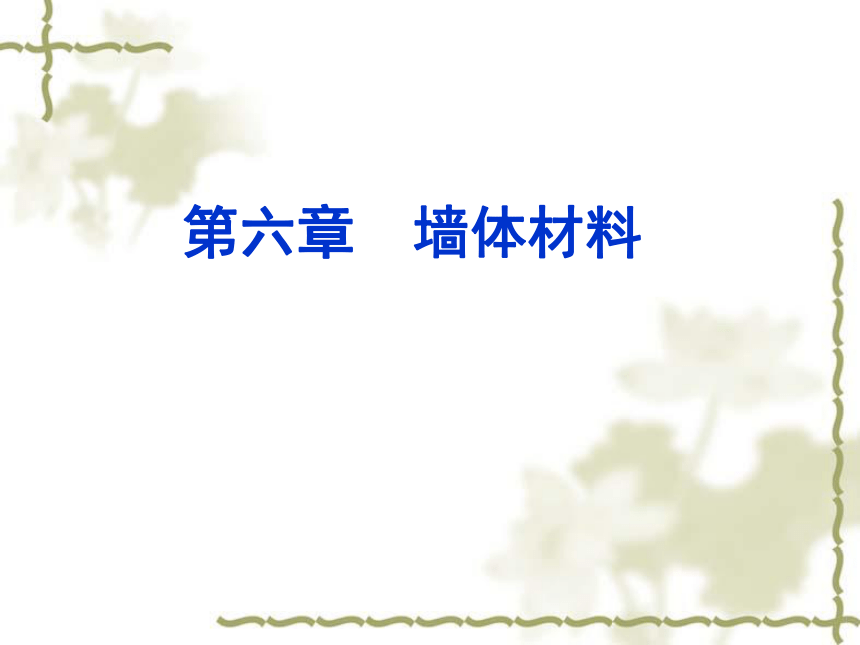

第六章 墙体材料

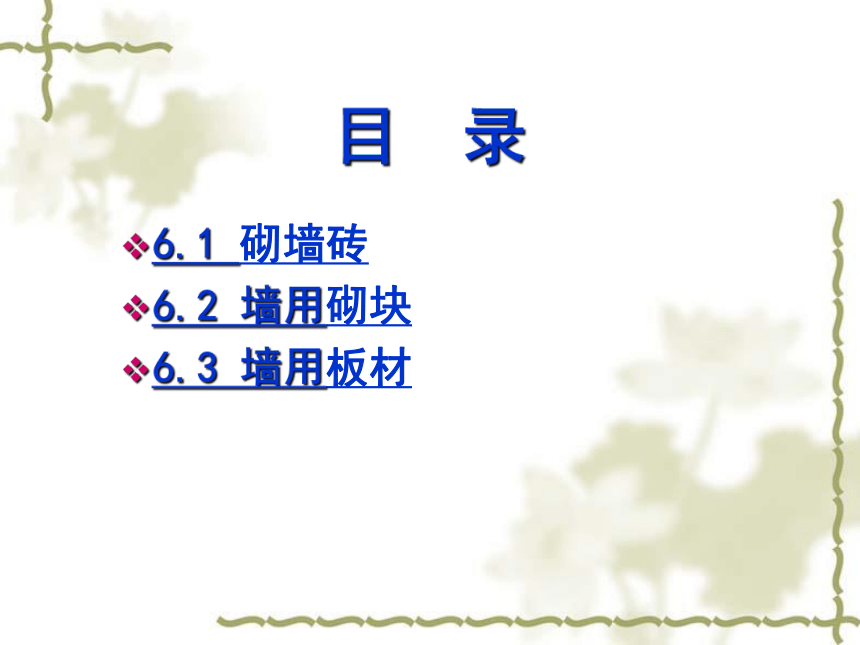

目 录
6.1 砌墙砖
6.2 墙用砌块
6.3 墙用板材

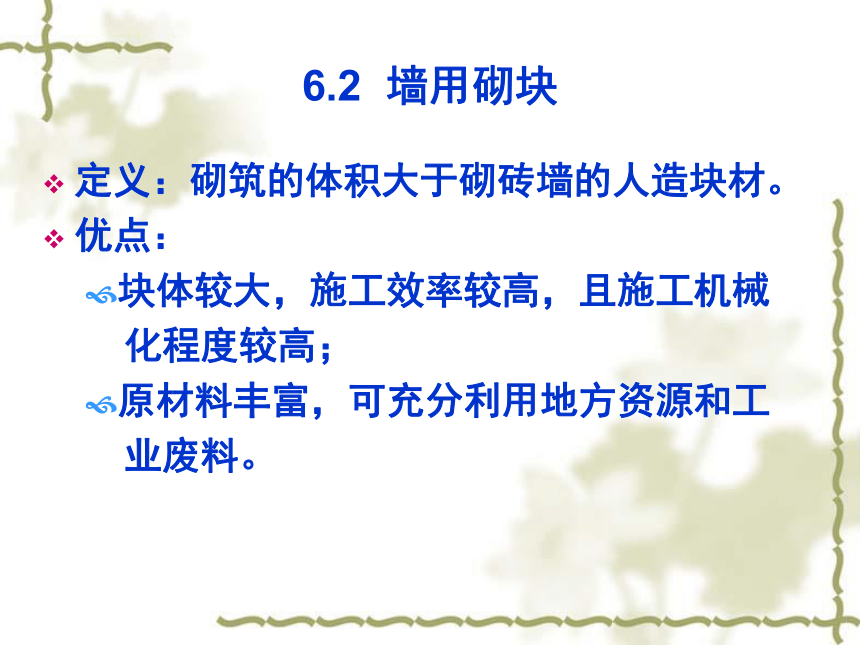

6.2 墙用砌块
定义：砌筑的体积大于砌砖墙的人造块材。
优点：
块体较大，施工效率较高，且施工机械
化程度较高；
原材料丰富，可充分利用地方资源和工
业废料。

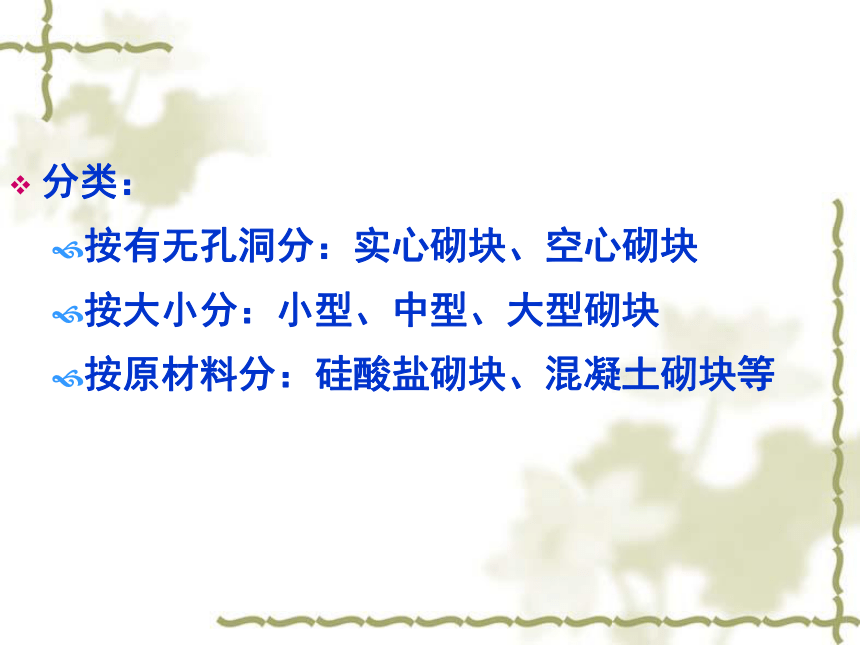

分类：
按有无孔洞分：实心砌块、空心砌块
按大小分：小型、中型、大型砌块
按原材料分：硅酸盐砌块、混凝土砌块等

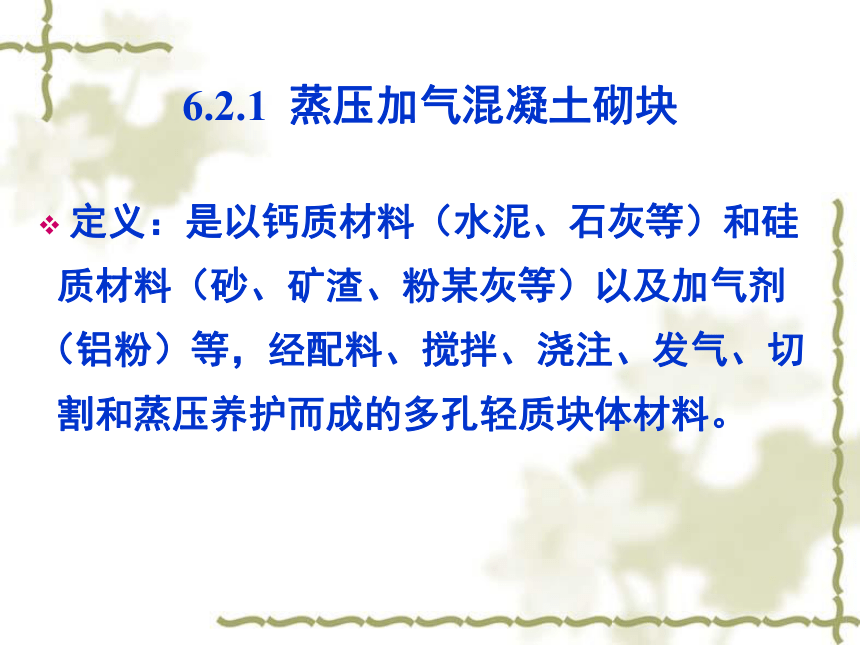

6.2.1 蒸压加气混凝土砌块
定义：是以钙质材料（水泥、石灰等）和硅
质材料（砂、矿渣、粉某灰等）以及加气剂
（铝粉）等，经配料、搅拌、浇注、发气、切
割和蒸压养护而成的多孔轻质块体材料。

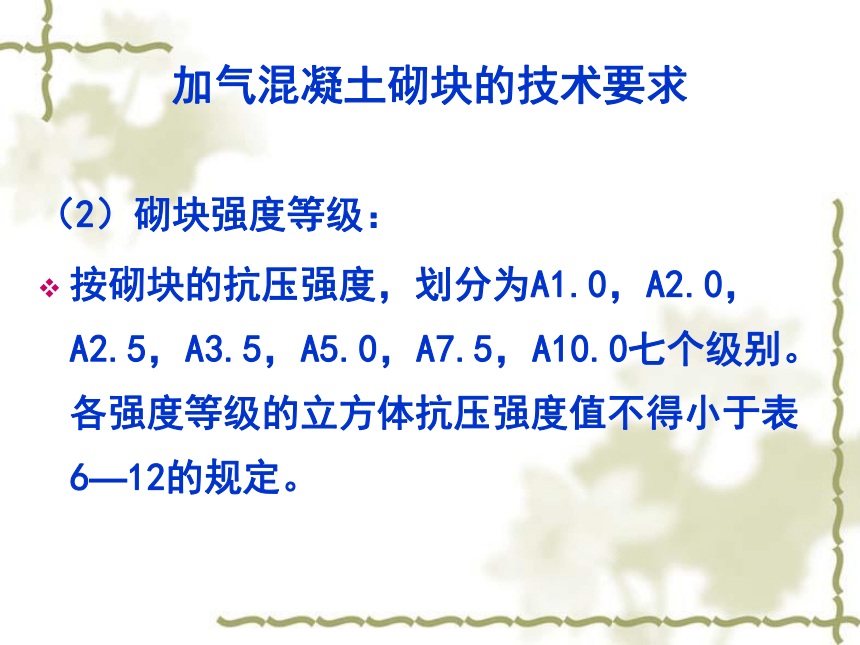

加气混凝土砌块的技术要求
（2）砌块强度等级：
按砌块的抗压强度，划分为A1.0，A2.0，A2.5，A3.5，A5.0，A7.5，A10.0七个级别。各强度等级的立方体抗压强度值不得小于表6—12的规定。

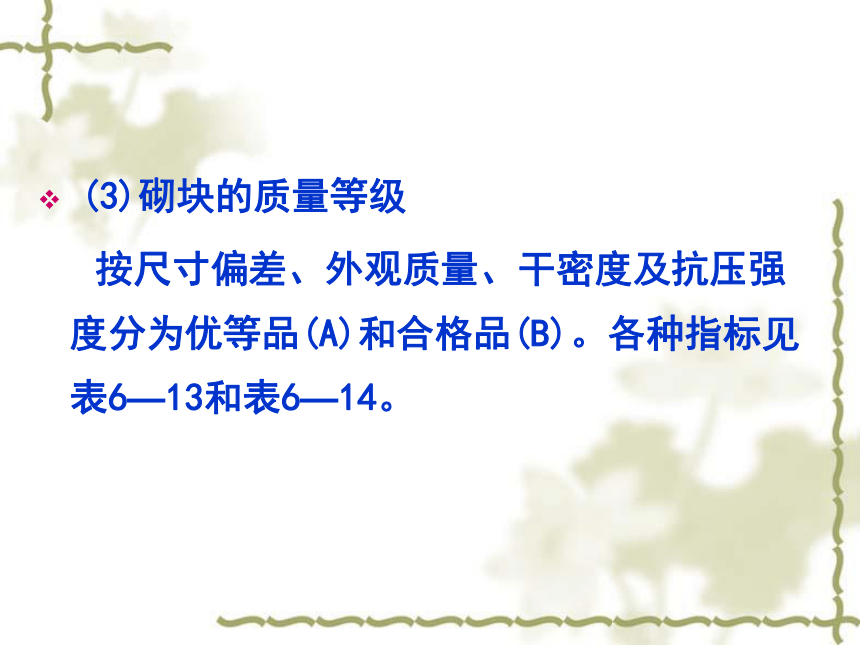

(3)砌块的质量等级
按尺寸偏差、外观质量、干密度及抗压强度分为优等品(A)和合格品(B)。各种指标见表6—13和表6—14。
加气混凝土砌块的特性及应用
加气混凝土砌块是应用较多的一种轻型墙体材料。它具有自重轻、抗冻性强、保温、隔热、隔音性能好、传热慢及耐久性好、易于加工、施工方便等优点。常用于低层建筑的承重墙、多层建筑的隔墙和高层框架结构的填充墙，也可用于一般工业建筑的围护墙。

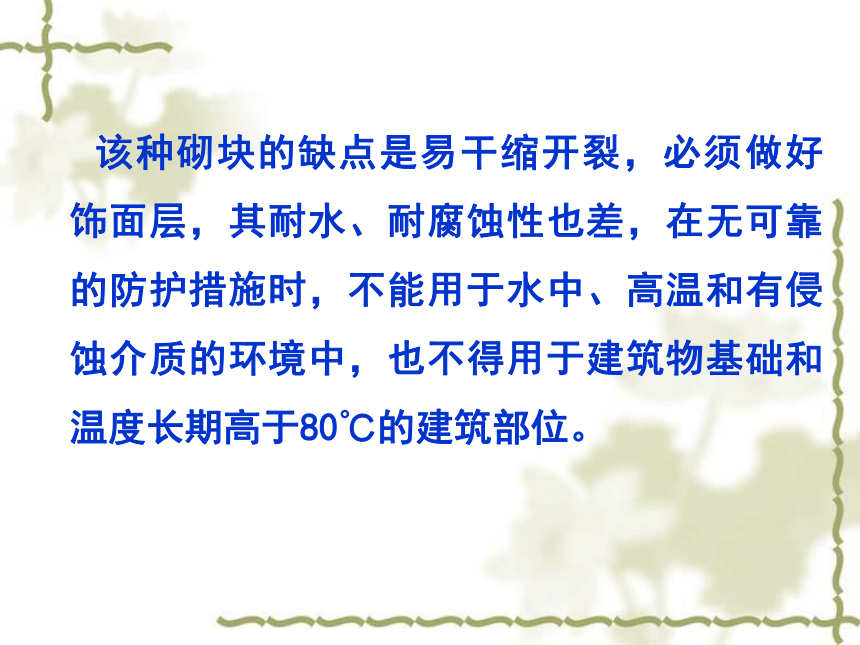

该种砌块的缺点是易干缩开裂，必须做好饰面层，其耐水、耐腐蚀性也差，在无可靠的防护措施时，不能用于水中、高温和有侵蚀介质的环境中，也不得用于建筑物基础和温度长期高于80℃的建筑部位。
6.2.2 粉煤灰砌块
定义：是以粉煤灰、石灰、石膏和骨料等为
原料，加水搅拌、振动成型、蒸汽养护而制
成的密实砌块。
其主规格外形尺寸有880mm×380mm×240mm
和880mm×430mm×240mm 两种。
6.2.3 混凝土型空心砌块
1.普通混凝土小型空心砌块
以水泥为胶凝材料，砂、碎石或卵石、煤矸石、炉渣为骨料，经加水搅拌，振动加压或冲压成型、养护而制成的空心率不小于25％的制品，称为普通混凝土小型空心砌块，示意图见图6—4。
普通混凝土小型空心砌块的技术要求
根据外观质量和尺寸偏差，分为优等品 (A)、一等品(B)、合格品(C)三个质量等级。强度等级分为MU3.5、MU5.0、MU7.5、MU10.0、MU15.0、MU20.0六个强度等级。
普通混凝土小型空心砌块的应用
这种小型砌块适用于地震设计烈度为8度和8度以下地区的工业与民用建筑物的墙体结构，有承重砌块和非承重砌块两类。
6.3 墙用板材
随着建筑结构体系的改革和大开间多功能框架结构的发展，轻质复合墙用板材也随之兴起。墙用板材具有轻质、高强、多功能、节能降耗、施工操作方便、使用面积大、开间布置灵活等特点，所以，轻质墙用板材具有广阔的发展前景。
6.3.1 水泥类墙板
1.GRC轻质多孔墙板
以低碱水泥为胶凝材料、抗碱玻璃纤维网格布为增强材料、膨胀珍珠岩为骨料(也可用炉渣、粉煤灰等)，并加入起泡剂和防水剂等，经配料、搅拌、浇注、振动成型、脱水、养护而制成的水泥类板材，称为GRC轻质多孔墙板。
GRC轻质多孔墙板特点是：密度小、韧性好、耐水、耐火、隔热、隔声、强度较高，易于加工等。适用于工业与民用建筑的分室、分户、厨房、厕浴间、阳台等非承重的内隔墙和复合墙体的外墙面等。
GRC轻质复合墙体板
2.预应力混凝土空心墙板
以高强度低松弛预应力钢绞线、52.5级早强水泥及砂、石为原料，经张拉、搅拌、挤压、养护、放张、切割而制成的水泥类墙用板材，称为预应力混凝土空心墙板。
6.3.2 石膏类墙板
石膏板材以其平面平整、光滑细腻、装饰性好、具有特殊的呼吸功能、原材料丰富、制作简单等特点，得到广泛使用。石膏类板材在轻质墙体材料中占有很大比例，主要有纸面石膏板、无面纸的石膏纤维板、石膏空心板和石膏刨花板等。
1.纸面石膏板
以熟石膏为胶凝材料，并掺入适量添加剂和纤维作为芯材，以特制的护面纸作为面层而制成的墙用板材，称为纸面石膏板。
2.石膏纤维板
以纤维增强石膏为基材的无面纸石膏板称为石膏纤维板。该板用无机纤维或有机纤维与建筑石膏、缓凝剂等经打浆、铺装、脱水、成型、烘干而制成。石膏纤维板的特点：质轻、高强、耐火、隔声、韧性高，可加工性好。其尺寸规格和用途与纸面石膏板相同。
3.石膏空心板
以熟石膏为胶凝材料，适量掺入各种无机轻质骨料(如膨胀珍珠岩、膨胀蛭石等)、无机纤维材料，经搅拌、振动成型、抽芯、干燥而制成的空心条板，称为石膏空心板。
6.3.3 复合墙板
用两种或两种以上不同材料组合成多功能的复合墙体 ，主要由承受(或传递)外力的结构层(多为普通混凝土或金属板)、保温层(矿棉、泡沫塑料、加气混凝土等)及面层(各类具有可装饰性的轻质薄板)组成，其优点是承重材料和轻质保温材料的功能都得到合理利用。
1.玻璃纤维增强水泥(GRC)外墙内保温板：
以玻璃纤维增强水泥砂浆或玻璃纤维增强水泥膨胀珍珠岩砂浆为面板，阻燃型聚苯乙烯泡沫塑料或其它绝热材料为芯材复合而成的外墙内保温板，称为玻璃纤维增强水泥外墙内保温板。
2.外墙外保温板
常用的外墙外保温墙板有：BT型外保温板、水泥聚苯乙烯外保温板、GRC外保温板。
这类板材特点：轻质、高强、保温、隔热、防水、防潮、防震、耐久性好、安装方便等。适用于房屋建筑的内隔墙、围护外墙、3m内的跨板等。
