资源简介

(共17张PPT)

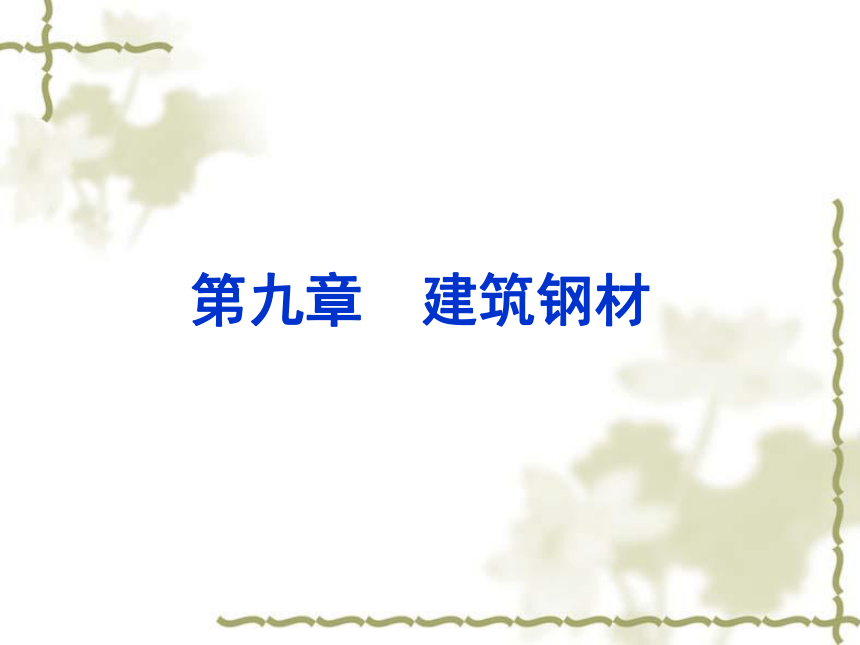

第九章 建筑钢材
目 录
9.1 钢材的冶炼和分类
9.2 钢材的主要技术性能
9.3 建筑工程中常用钢材
9.4 钢材的锈蚀、防锈与防火

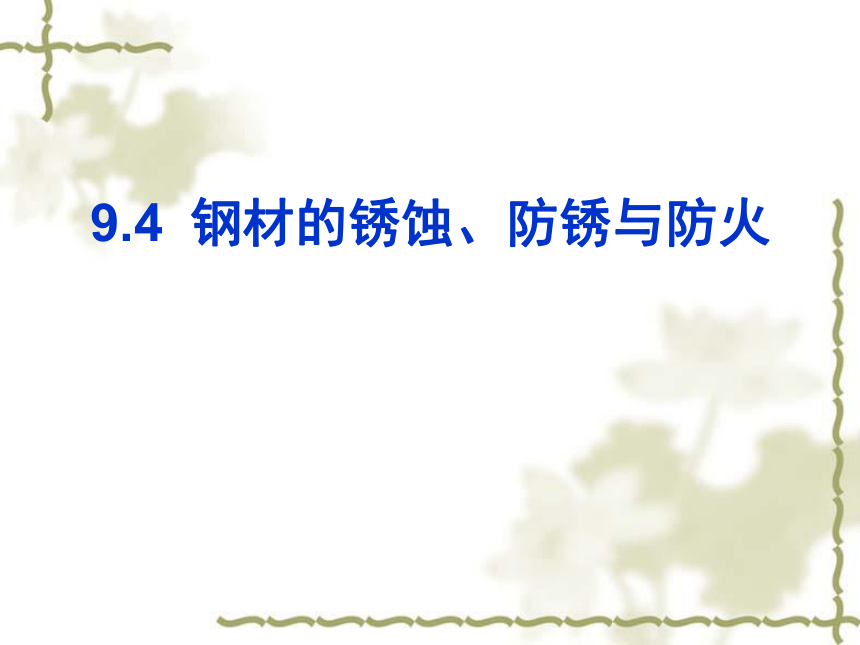

9.4 钢材的锈蚀、防锈与防火

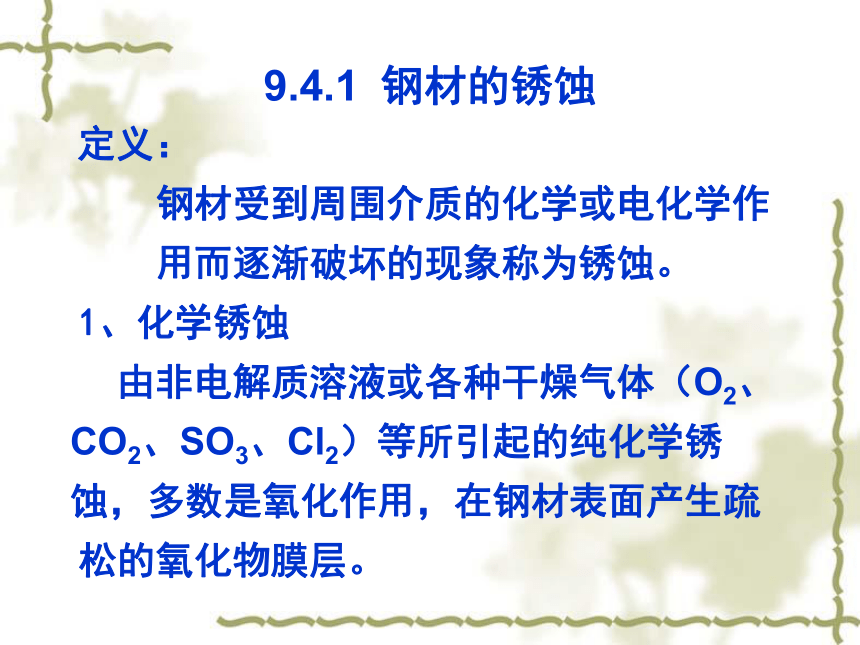

9.4.1 钢材的锈蚀
定义：
钢材受到周围介质的化学或电化学作
用而逐渐破坏的现象称为锈蚀。
1、化学锈蚀
由非电解质溶液或各种干燥气体（O2、
CO2、SO3、Cl2）等所引起的纯化学锈
蚀，多数是氧化作用，在钢材表面产生疏
松的氧化物膜层。

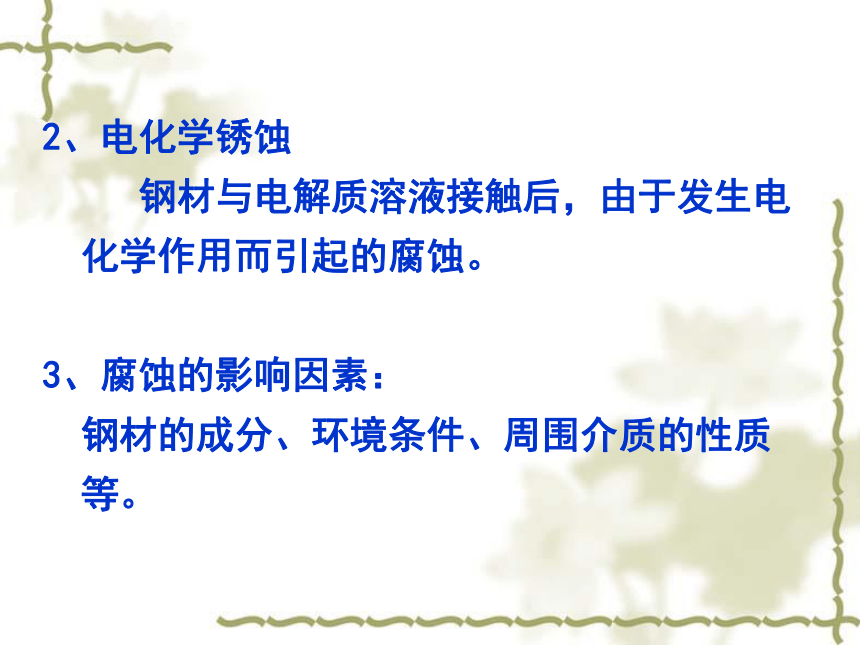

2、电化学锈蚀
钢材与电解质溶液接触后，由于发生电
化学作用而引起的腐蚀。
3、腐蚀的影响因素：
钢材的成分、环境条件、周围介质的性质
等。

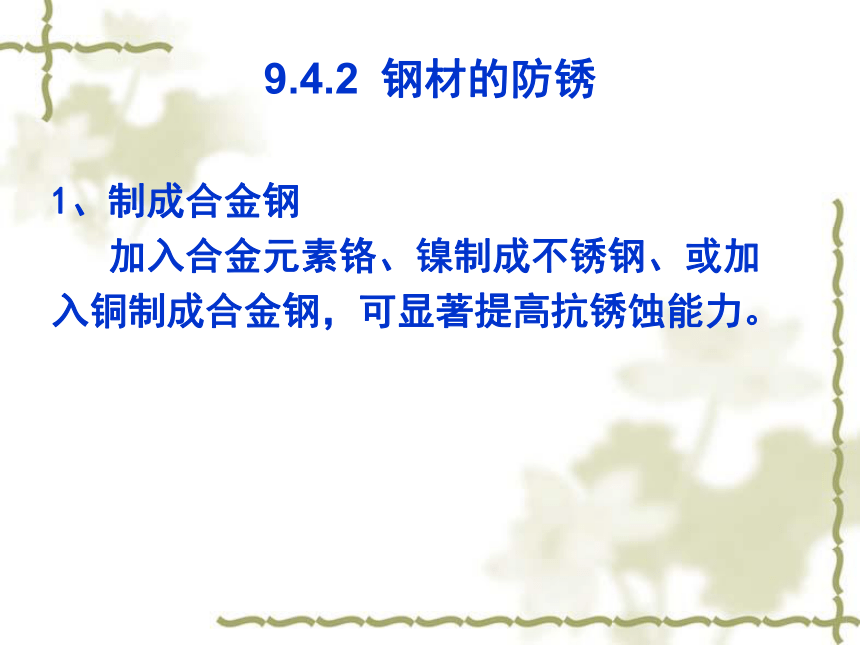

9.4.2 钢材的防锈
1、制成合金钢
加入合金元素铬、镍制成不锈钢、或加
入铜制成合金钢，可显著提高抗锈蚀能力。

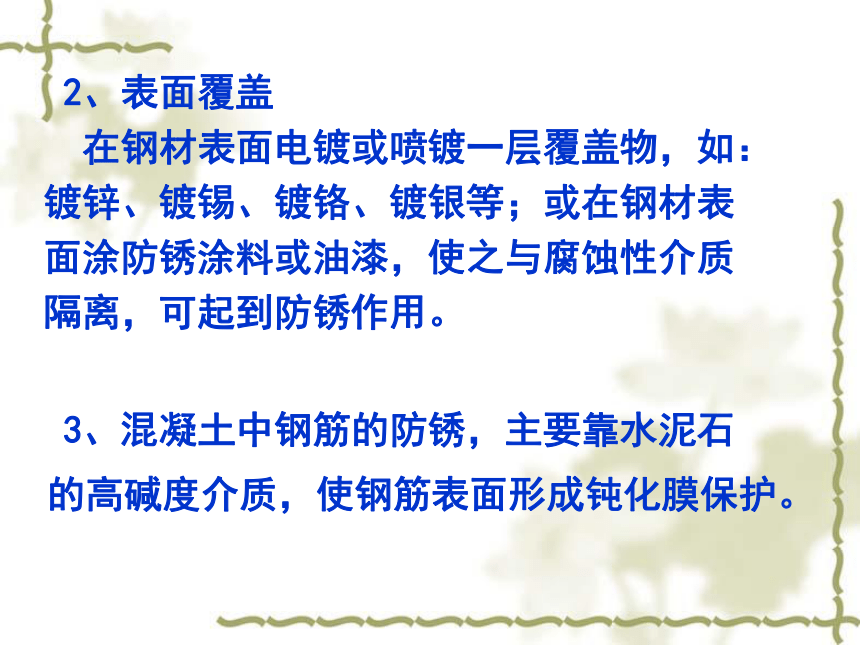

2、表面覆盖
在钢材表面电镀或喷镀一层覆盖物，如：
镀锌、镀锡、镀铬、镀银等；或在钢材表
面涂防锈涂料或油漆，使之与腐蚀性介质
隔离，可起到防锈作用。
3、混凝土中钢筋的防锈，主要靠水泥石
的高碱度介质，使钢筋表面形成钝化膜保护。
4、钢筋除锈一般可以通过以下两个途径：
①大量钢筋除锈可通过钢筋冷拉或钢筋调直
机调直过程中完成；
②少量的钢筋局部除锈可采用电动除锈机
或人工用钢丝刷、砂盘以及喷砂和酸洗等方
法进行。
钢结构的防火
钢材虽是一种不燃烧的材料，却是热的良导体，极易传导热量，在未进行防火处理的情况下，火灾时强度会迅速下降，出现塑性变形，产生局部损坏，造成钢结构整体倒塌失效。
措施：对钢结构采取有效的保护，
阻隔温度，提高钢结构耐火极限。 方法：我国的钢结构防火主要采用：
防火涂料
发泡防火漆
外包防火层等方法。
（1）防火涂料法： 　　就是在钢结构上喷涂防火涂料以提高
其耐火极限。目前，我国钢结构防火涂料
主要分为薄涂型和厚涂型两类，
即薄型（B类，包括超薄型）
厚型（H类）。
薄型涂层厚度在7mm以下，在火灾时能吸热膨胀发泡，形成泡沫状炭化隔热层，从而阻止热量向钢结构传递，延缓钢结构温升，起到防火保护作用；
厚型涂层厚度为8-50mm，涂层受热不发泡，依靠其较低的导热率来延缓钢结构温升，起到防火保护作用。
两者具有不同的性能特点，分别适用于不同场合：
①室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当规定耐火极限在1.5h及以下时，宜选用薄涂型钢结构防火涂料。
②室内隐蔽钢结构、高层全钢结构及多层厂房钢结构，当规定其耐火极限在1.5h以上时，应选用厚涂型钢结构防火涂料。
（2）发泡防火漆法： 　　防火漆是由成膜剂、阻燃剂、发泡剂等多种材料制造而成的一种阻燃涂料。
防火漆与一般油漆相比，在物理性能方面基本一样，不同的是它干燥以后，漆膜本身不易燃烧，遇火时，能推迟火焰延烧到涂漆的可燃物上，具有一定的防火性能。
（3）外包防火层法： 　　就是在钢结构外表添加外包层，可以现浇成型，也可以采用喷涂法。
现浇成型的实体混凝土外包层通常用钢丝网或钢筋来加强，以限制收缩裂缝，并保证外壳的强度。
喷涂法可以在施工现场对钢结构表面涂抹砂泵以形成保护层，砂泵可以是石灰水泥或是石膏砂浆，也可以掺入珍珠岩或石棉。
同时外包层也可以用珍珠岩、石棉、石膏或石棉水泥、轻混凝土做成预制板，采用胶粘剂、钉子、螺栓固定在钢结构上。
外包防火层法通常应用于钢柱。
Chapter 9

展开更多......

收起↑
