第九章 建筑钢材

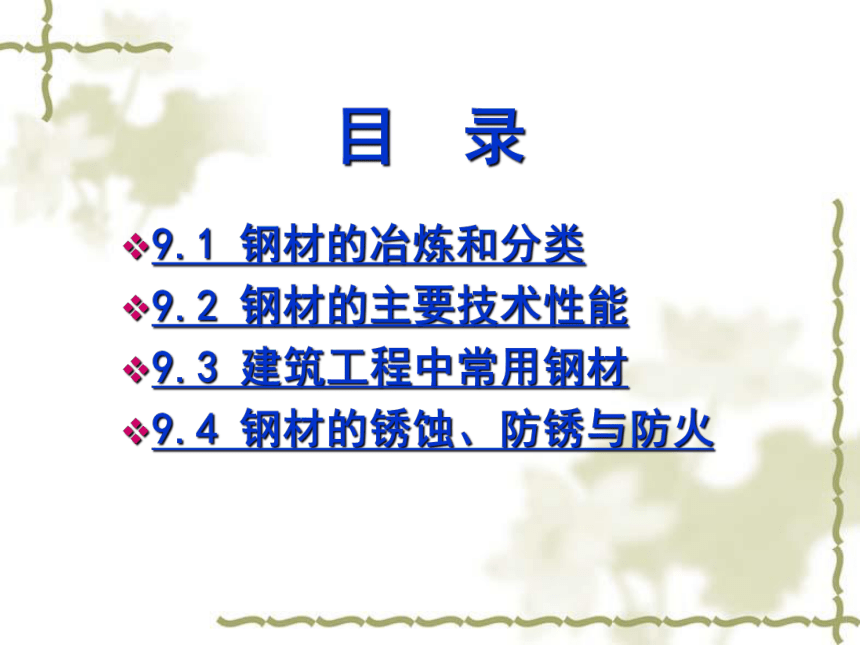

目 录
9.1 钢材的冶炼和分类
9.2 钢材的主要技术性能
9.3 建筑工程中常用钢材
9.4 钢材的锈蚀、防锈与防火

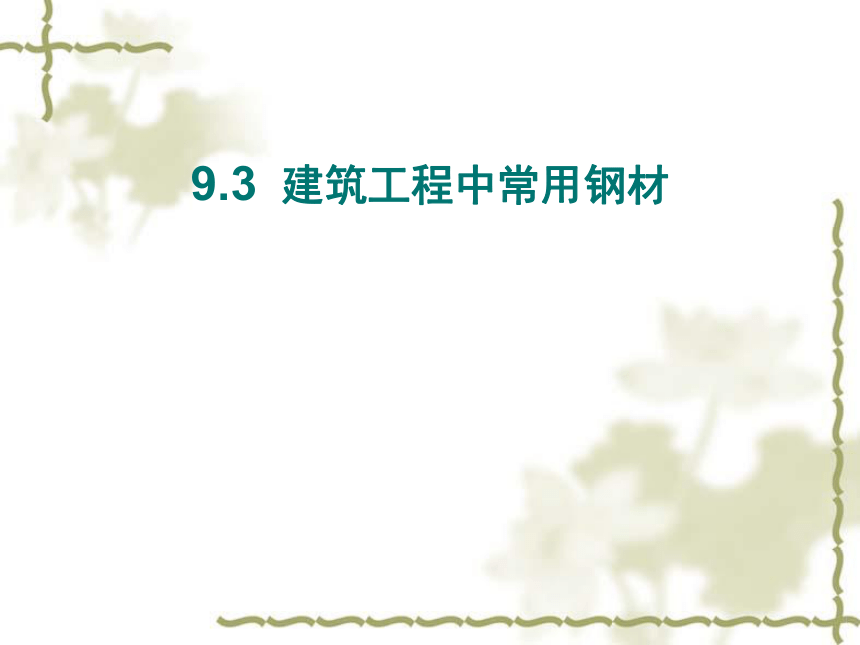

9.3 建筑工程中常用钢材

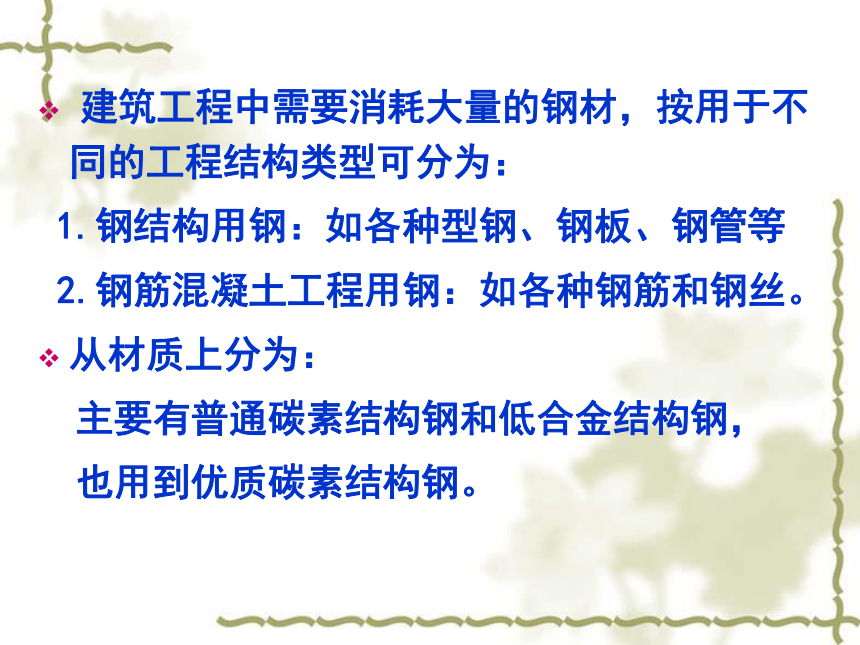

建筑工程中需要消耗大量的钢材，按用于不同的工程结构类型可分为：
1.钢结构用钢：如各种型钢、钢板、钢管等
2.钢筋混凝土工程用钢：如各种钢筋和钢丝。
从材质上分为：
主要有普通碳素结构钢和低合金结构钢，
也用到优质碳素结构钢。
9.3.1 钢结构用钢
9.3.1.1 碳素结构钢
1、牌号及其表示方法：
1）牌号：
共有Q195、Q215、Q235、 Q275牌号。

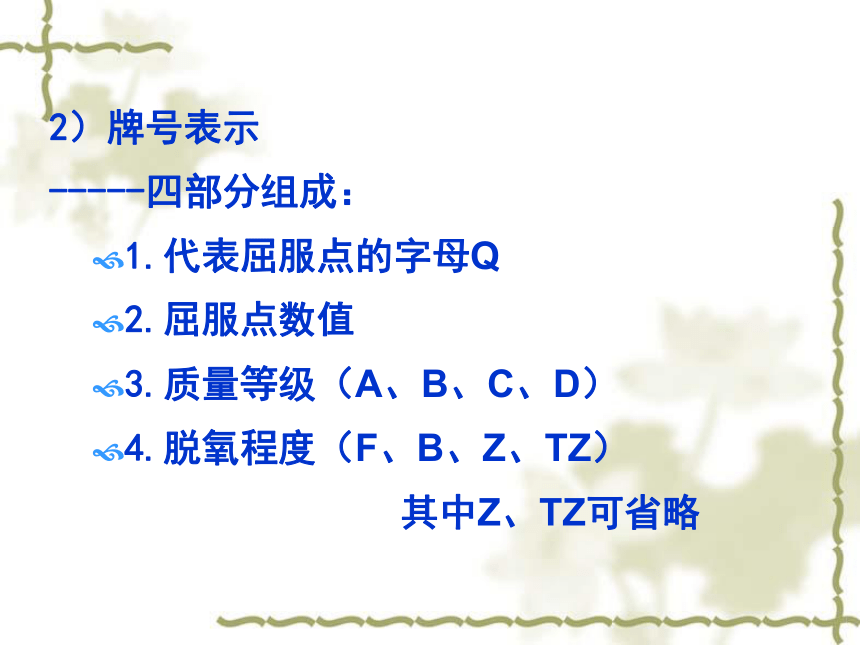

2）牌号表示
-----四部分组成：
1.代表屈服点的字母Q
2.屈服点数值
3.质量等级（A、B、C、D）
4.脱氧程度（F、B、Z、TZ）
其中Z、TZ可省略
3）举例：
Q235-A·F 表示此碳素结构钢是屈服点为
235MPa的A级沸腾钢；
Q235—C 表示此碳素结构钢是屈服点为
235MPa的C级镇静钢。

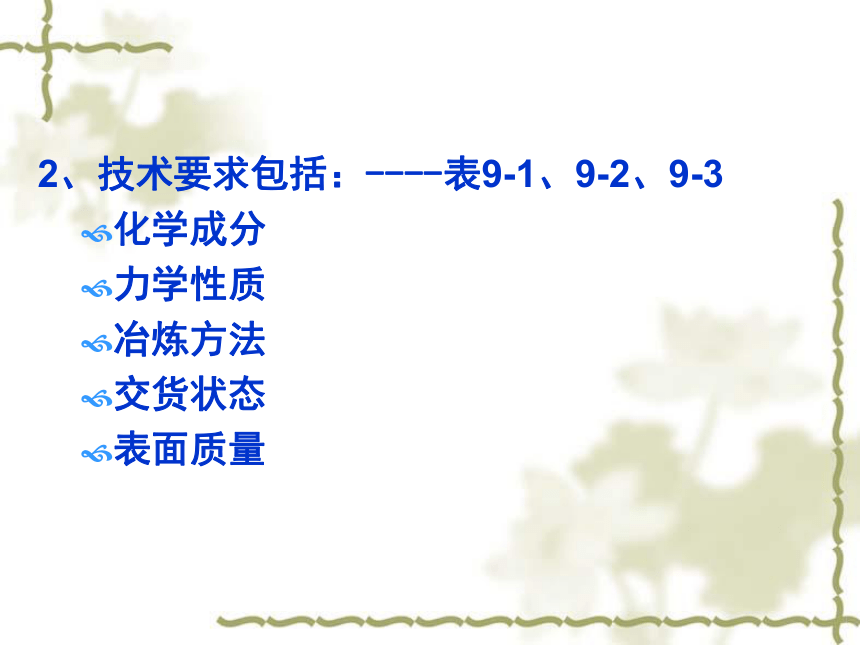

2、技术要求包括：----表9-1、9-2、9-3
化学成分
力学性质
冶炼方法
交货状态
表面质量

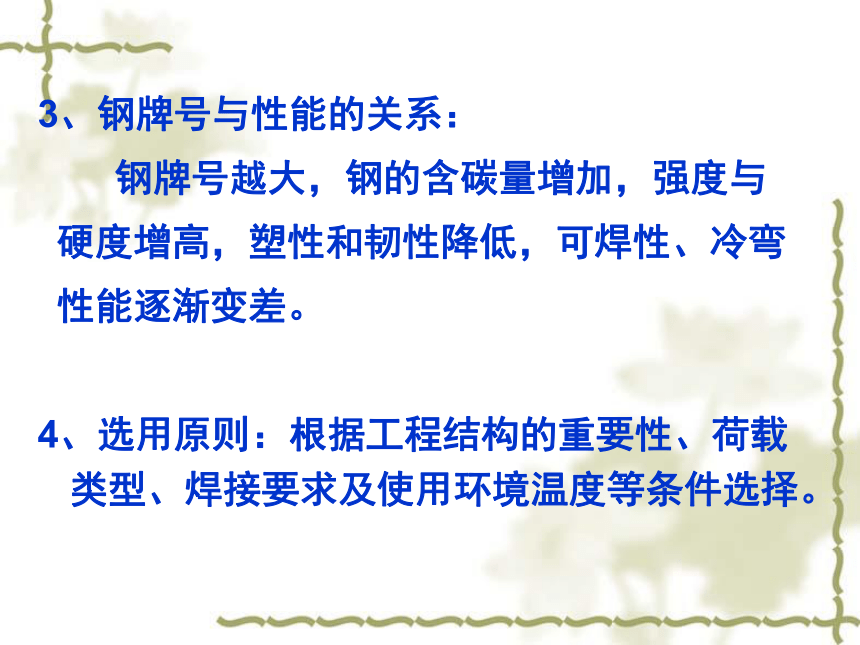

3、钢牌号与性能的关系：
钢牌号越大，钢的含碳量增加，强度与
硬度增高，塑性和韧性降低，可焊性、冷弯
性能逐渐变差。
4、选用原则：根据工程结构的重要性、荷载类型、焊接要求及使用环境温度等条件选择。

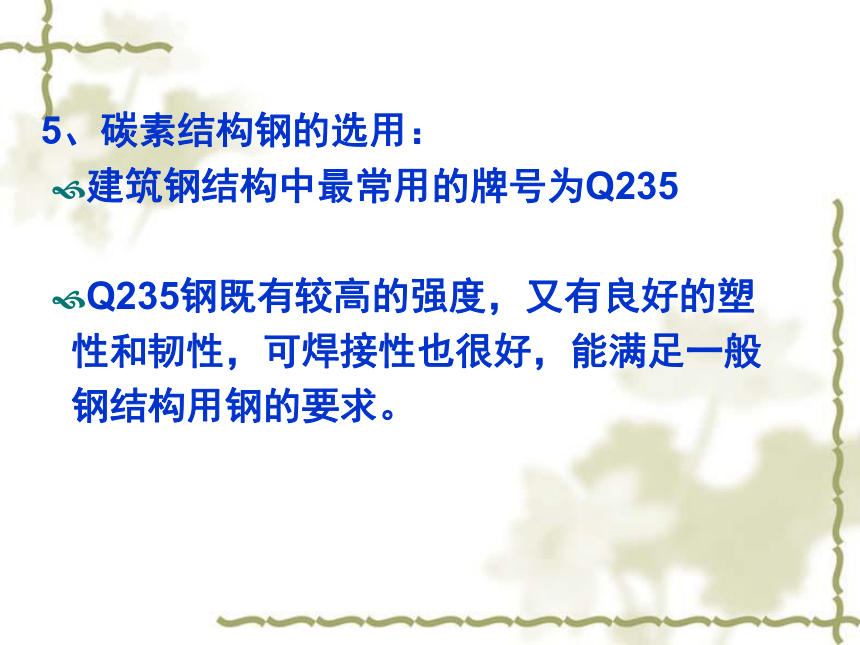

5、碳素结构钢的选用：
建筑钢结构中最常用的牌号为Q235
Q235钢既有较高的强度，又有良好的塑
性和韧性，可焊接性也很好，能满足一般
钢结构用钢的要求。

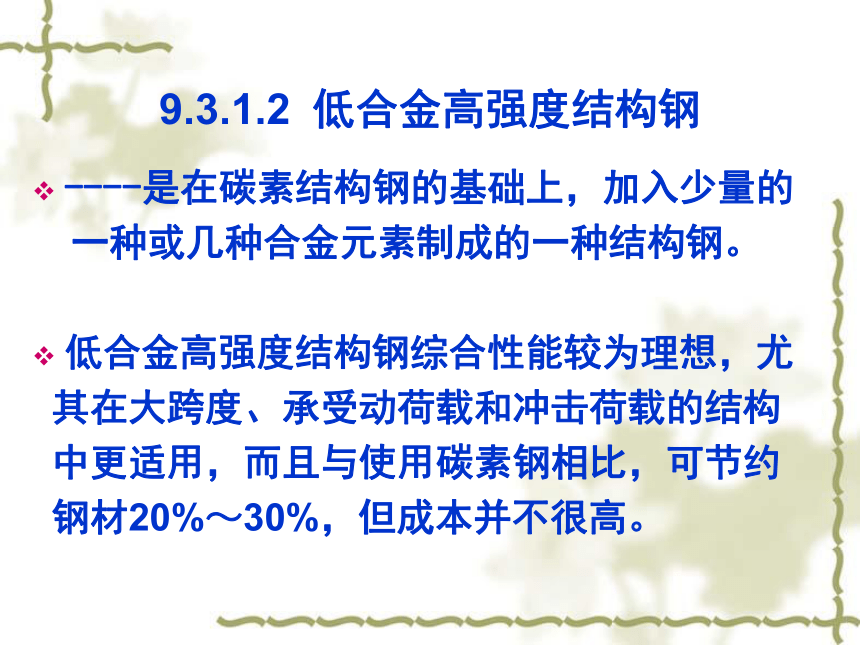

9.3.1.2 低合金高强度结构钢
----是在碳素结构钢的基础上，加入少量的
一种或几种合金元素制成的一种结构钢。
低合金高强度结构钢综合性能较为理想，尤
其在大跨度、承受动荷载和冲击荷载的结构
中更适用，而且与使用碳素钢相比，可节约
钢材20%～30%，但成本并不很高。

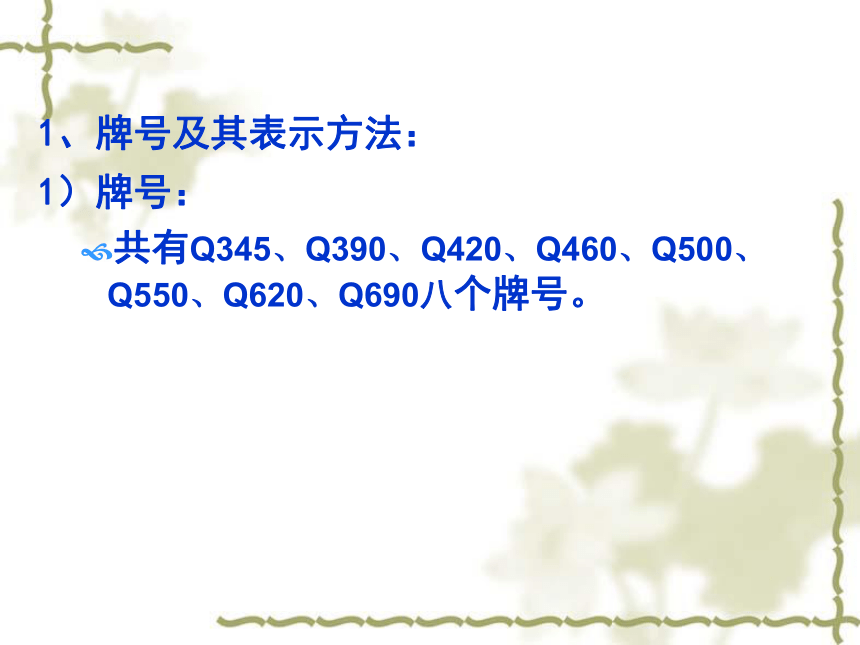

1、牌号及其表示方法：
1）牌号：
共有Q345、Q390、Q420、Q460、Q500、Q550、Q620、Q690八个牌号。
2）牌号表示
-----三部分组成：
1.代表屈服点的字母Q
2.屈服点数值
3.质量等级（A、B、C、D、E）
3）举例：
Q345A 表示屈服点为345MPa的A级的
低合金高强度结构钢。
2、技术要求及应用：
特点：
低合金高强度结构钢与碳素结构钢相
比，具有较高的强度，综合性能好，所以
在相同使用条件下，可比碳素结构钢节省
用钢20%～30%，对减轻结构自重有利。同
时还具有良好的塑性、韧性、可焊性、耐
磨性、耐蚀性、耐低温性等性能。
适用范围：
　低合金高强度结构钢主要用于轧制各
种型钢、钢板、钢管及钢筋，广泛用于钢
结构和钢筋混凝土结构中，特别适用于各
种重型结构、高层结构、大跨度结构及桥
梁工程等。
9.3.1.3 钢结构用钢材
　　在钢结构用钢中一般可直接选用各种
规格与型号的型钢，构件之间可直接连接
或附以板进行连接。连接方式为铆接、螺
栓连接或焊接。因此，钢结构所用钢材主
要是型钢和钢板。
1、热轧型钢
制作：
热轧型钢主要采用碳素结构钢Q235－A，
低合金高强度结构钢Q345和Q390热轧成型。
常用热轧型钢
角钢、工字钢、槽钢、T型钢、H型钢、
Z型钢等。
2、冷弯薄壁型钢
定义及类型：
冷弯薄壁型钢是用2mm～6mm的薄钢板
经冷弯或模压而制成，有角钢、槽钢等开
口薄壁型钢及方形、矩形等空心薄壁型
钢，用于轻型钢结构。
9.3.2 钢筋混凝土用钢
主要品种有：
热轧钢筋；
冷拉钢筋；
冷轧带肋钢筋；
冷拔低碳钢丝；
热处理钢筋；
预应力钢丝与钢绞线等。
9.3.2.1 热轧钢筋
1.生产：
采用钢锭经加热轧制自然冷却而成。
2.分类：
钢筋砼用热轧钢筋分为光圆钢筋和
带肋钢筋两种。
3.牌号----
HRB335、HRBF335、
HRB400、HRBF400、
HRB500、HRBF500
9.3.2.2 预应力混凝土用热处理钢筋
用热轧带肋钢筋经淬火和回火调质处理后的钢筋称为预应力混凝土用热处理钢筋。
特点及应用：
热处理钢筋具有很高的强度外，还具有
较好的塑性和韧性，特别适合于预应力
构件。
但其对应力腐蚀及缺陷敏感性强，应防
止产生锈蚀及刻痕等现象。热处理钢筋
不适用于焊接和点焊的钢筋。
9.3.2.3 冷轧带肋钢筋
1.生产
冷轧带肋钢筋由以普通低碳钢或低合金钢热轧圆条为母材，经冷轧或冷拔减径后，在表面冷轧成两面或三面有肋的钢筋。钢筋冷轧后允许进行低温回火处理。
2.牌号
按抗拉强度分为CRB550、CRB650、CRB800、CRB970共四个牌号。
3、特性：
具有较高的强度和较大的伸长率，且粘结锚固性好。
4、用途：
可用于没有振动荷载和重复荷载的工业与民用建筑物的钢筋混凝土结构。
CRB550 宜用于普通钢筋混凝土结构；
其他宜用于预应力混凝土结构。
这些钢筋不宜在－30°C以下的环境使用。
9.3.3.1 预应力混凝土用钢丝
1、生产：
预应力混凝土钢丝是用优质碳素钢盘条，
经酸洗、冷拉或冷拉再回火等工艺制成。
2、分类
按交货状态分为冷拉钢丝和消除应力钢丝
两种；
按外形分为光面钢丝、螺旋肋钢丝和刻痕
钢丝三种
3、特性：
强度高、柔性好、无接头，质量稳定，不
需焊接。
4、用途：
大跨度桥梁、屋架、吊车梁、电杆、轨枕
等预应力钢筋。
9.3.3.2 预应力混凝土用钢绞线
1、生产：
由多根圆形断面钢丝捻制而成。
2、分类：
钢绞线按捻制结构分为三种结构类型：
1×2、1×3和1×7，分别用2根、3根和
7根钢丝捻制而成。
3、特点及应用：
具有强度高、柔性好、质量稳定、成盘
供应不需接头等优点。
主要用于大跨度、大荷载、曲线配筋的
预应力屋架、薄腹梁等构件。
