第五章 建筑砂浆

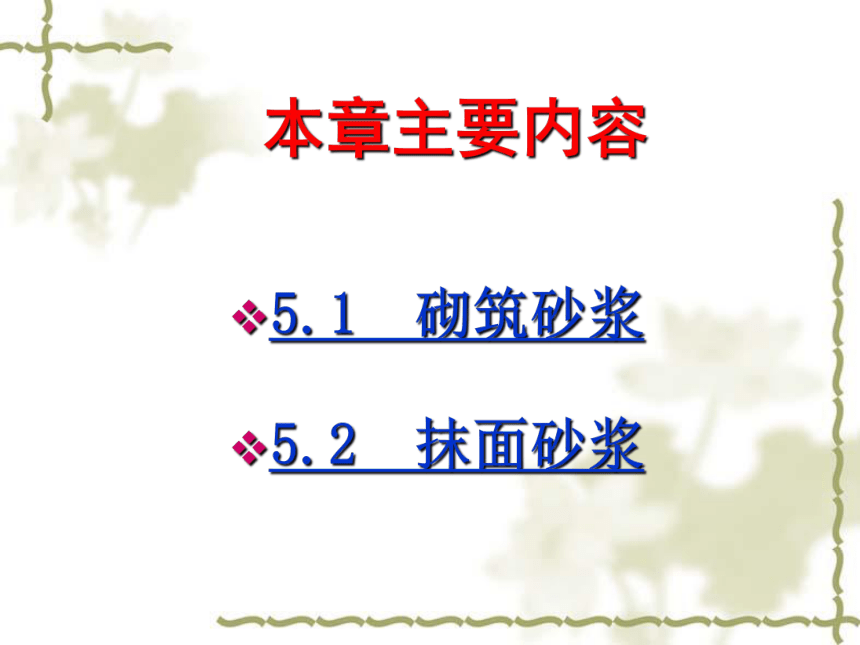

本章主要内容
5.1 砌筑砂浆
5.2 抹面砂浆

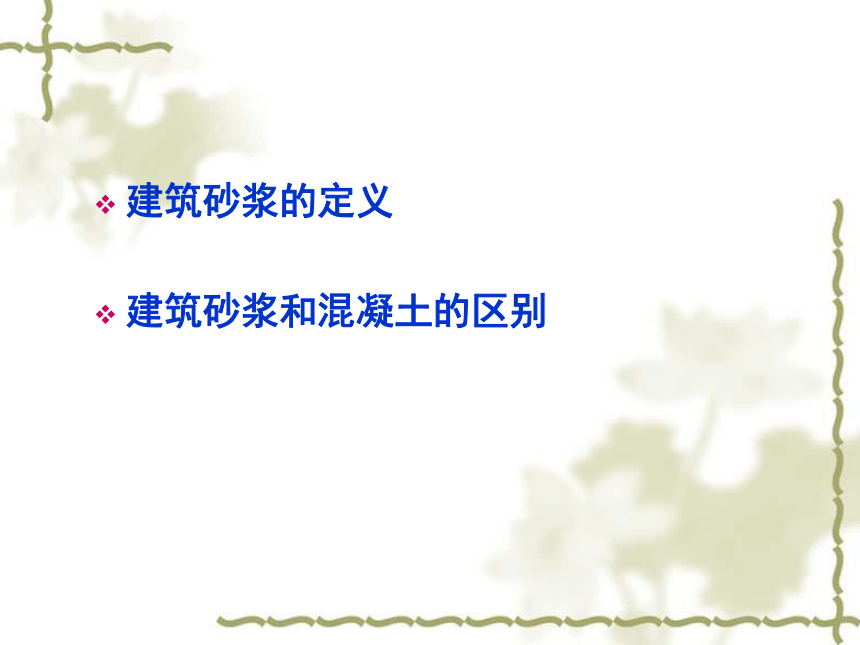

建筑砂浆的定义
建筑砂浆和混凝土的区别

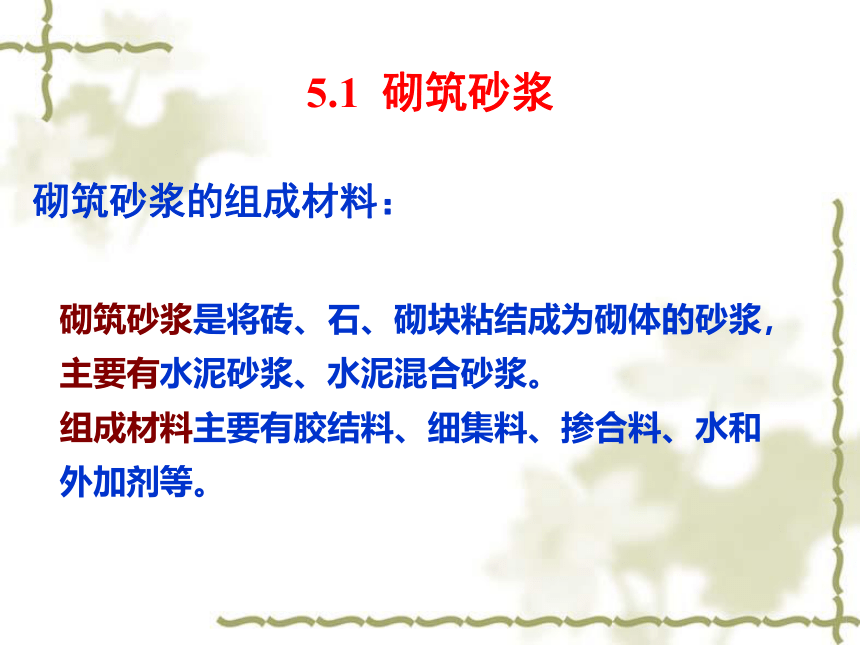

5.1 砌筑砂浆
砌筑砂浆的组成材料：
砌筑砂浆是将砖、石、砌块粘结成为砌体的砂浆，主要有水泥砂浆、水泥混合砂浆。
组成材料主要有胶结料、细集料、掺合料、水和外加剂等。

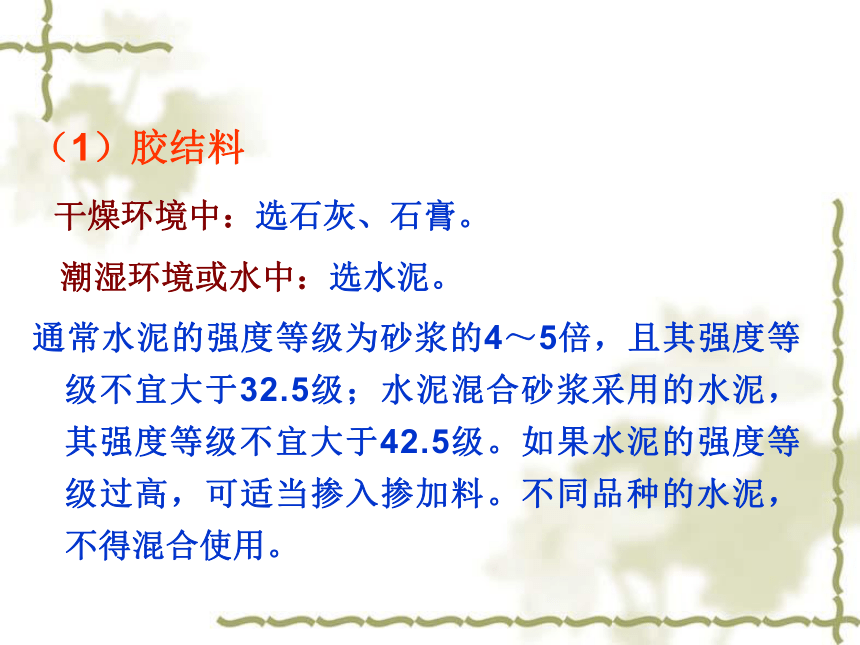

（1）胶结料
干燥环境中：选石灰、石膏。
潮湿环境或水中：选水泥。
通常水泥的强度等级为砂浆的4～5倍，且其强度等级不宜大于32.5级；水泥混合砂浆采用的水泥，其强度等级不宜大于42.5级。如果水泥的强度等级过高，可适当掺入掺加料。不同品种的水泥，不得混合使用。

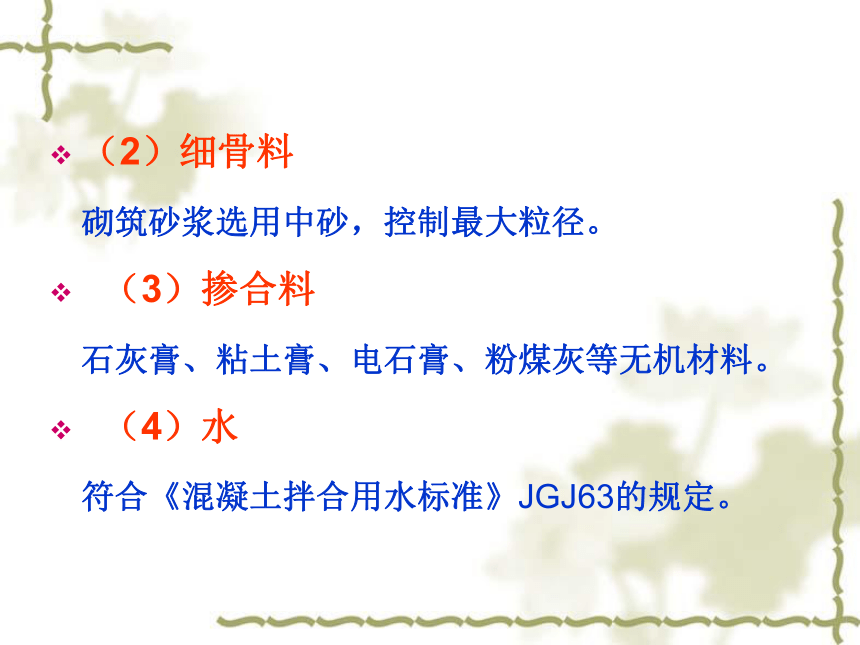

（2）细骨料
砌筑砂浆选用中砂，控制最大粒径。
（3）掺合料
石灰膏、粘土膏、电石膏、粉煤灰等无机材料。
（4）水
符合《混凝土拌合用水标准》JGJ63的规定。

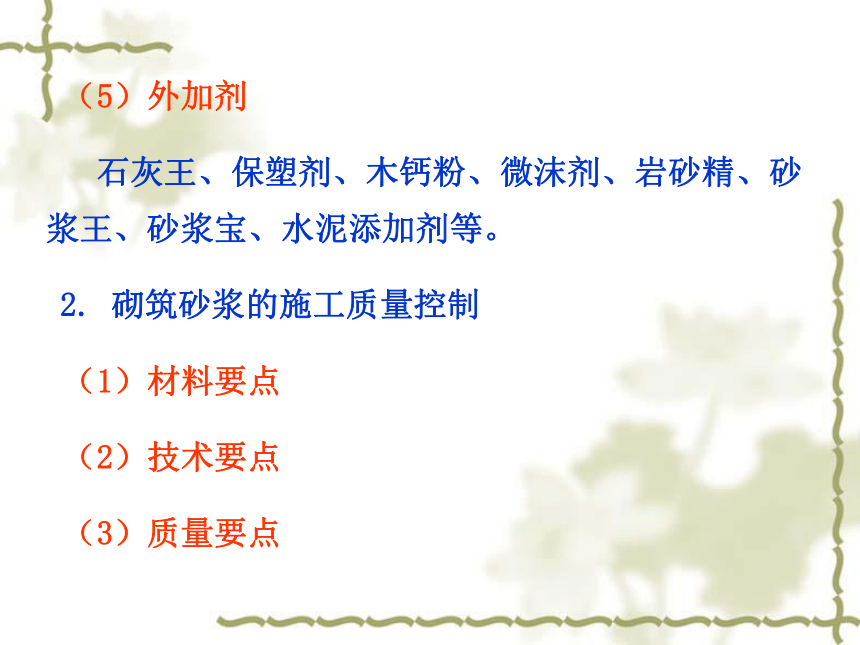

（5）外加剂
石灰王、保塑剂、木钙粉、微沫剂、岩砂精、砂浆王、砂浆宝、水泥添加剂等。
2. 砌筑砂浆的施工质量控制
（1）材料要点
（2）技术要点
（3）质量要点
5.1.2 砌筑砂浆的技术性质
（1）流动性
用沉入度值（mm）表示。
测试仪器：砂浆稠度测定仪
凝结时间
流动性影响因素

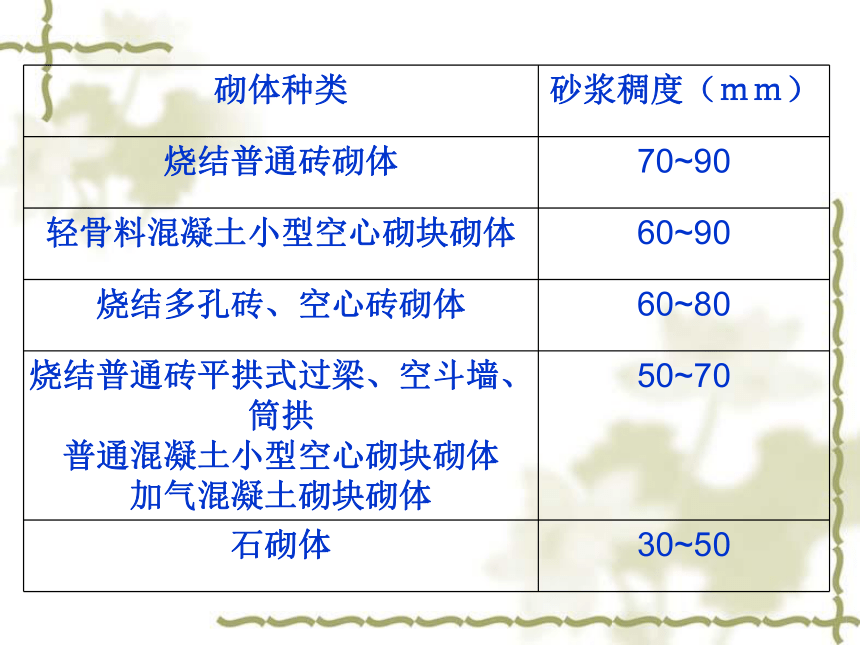

砌体种类 砂浆稠度（ｍｍ）
烧结普通砖砌体 70~90
轻骨料混凝土小型空心砌块砌体 60~90
烧结多孔砖、空心砖砌体 60~80
烧结普通砖平拱式过梁、空斗墙、筒拱
普通混凝土小型空心砌块砌体
加气混凝土砌块砌体 50~70
石砌体 30~50

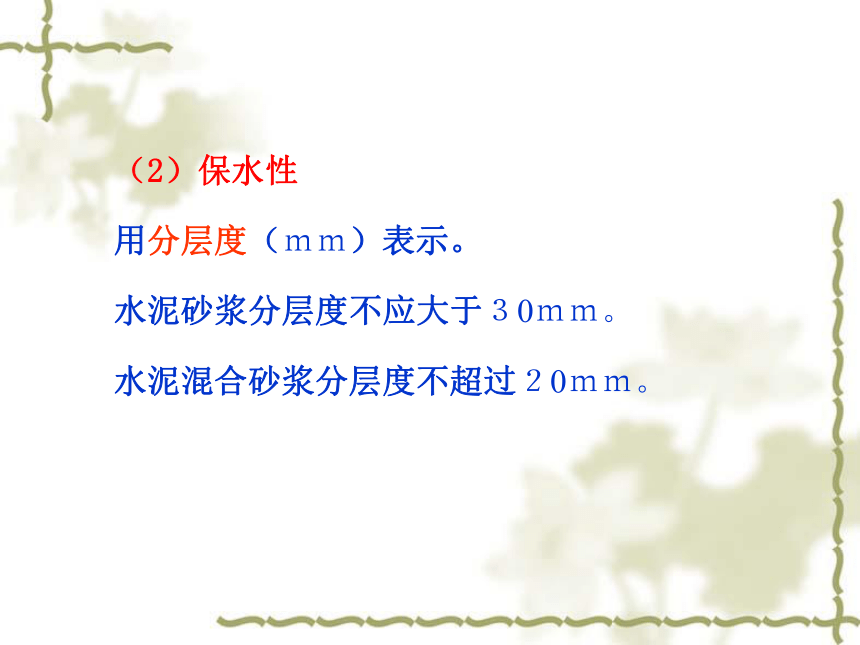

（2）保水性
　用分层度（ｍｍ）表示。
水泥砂浆分层度不应大于３0ｍｍ。
　水泥混合砂浆分层度不超过２0ｍｍ。

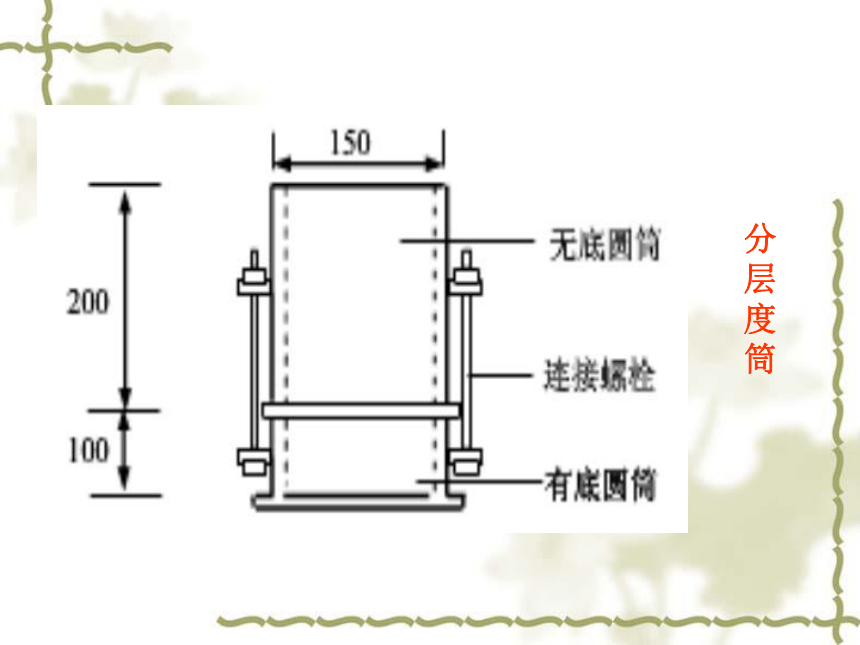

分层
度
筒

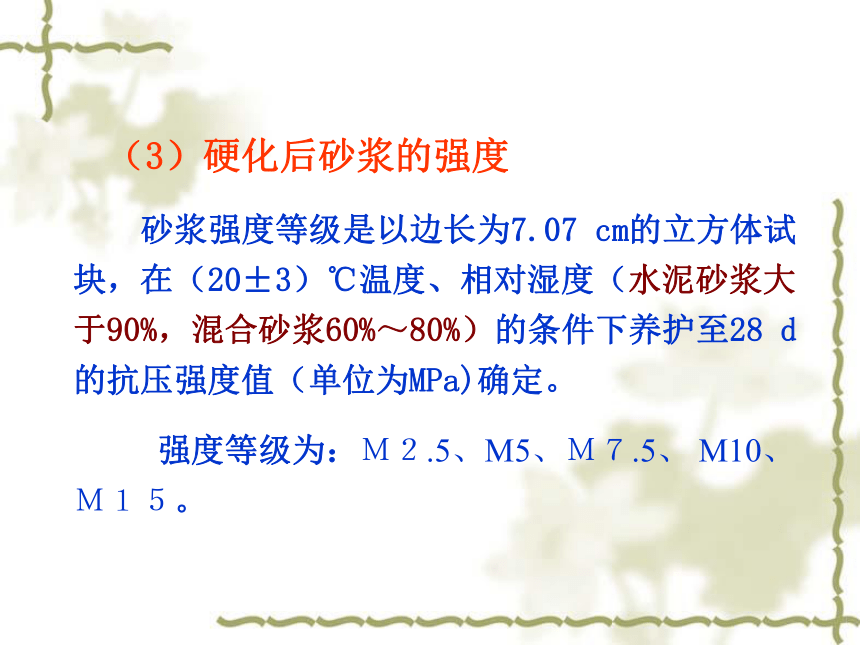

　（3）硬化后砂浆的强度
砂浆强度等级是以边长为7.07 cm的立方体试块，在（20±3）℃温度、相对湿度（水泥砂浆大于90%，混合砂浆60%～80%）的条件下养护至28 d的抗压强度值（单位为MPa)确定。
强度等级为：Ｍ２.5、M5、Ｍ７.5、 M10、Ｍ１５。
　
不吸水砌体材料:砂浆的强度取决于水泥的强度等级与灰水比。
A、B 回归系数，其中，A=0.29，B=0.4。
强度计算公式：
　
吸水砌体材料:砂浆的强度主要取决于水泥的强度等级与水泥用量。
　
　
α、β—特征系数，α=3.03，β=－15.09
强度计算公式：
用于吸水砌体材料砂浆试块的制作
（３）砂浆的粘结力
　 影响因素：表面状态、清洁程度、湿润状况及施工养护条件等。
　（４）砂浆的变形性
砂浆在承受荷载或温湿度条件变化时，均产生变形。
5.1.3 砌筑砂浆的配合比设计
砌筑砂浆起着粘结砖、石及砌块构成砌体，传递荷载，并使应力的分布较为均匀，协调变形的作用，它是砌体的重要组成部分。
按国家行业标准JGJ/T98—2010《砌筑砂浆配合比设计规程》规定。
1、砌筑砂浆的技术条件
2、砌筑砂浆配合比设计步骤
（1）水泥混合砂浆的配合比计算
①计算砂浆试配强度fm,o（单位为MPa)
砂浆强度标准差与k值
②计算每立方米砂浆中的水泥用量
（单位为kg）
③计算每立方米砂浆掺加料用量
石灰膏稠度换算表
石灰膏稠度/mm 120 110 100 90 80 70 60 50 40 30
换算系数 1.00 0.99 0.97 0.95 0.93 0.92 0.90 0.88 0.87 0.86
④确定每立方米砂浆中砂的用量
⑤每立方米砂浆用水量
⑥配合比试配、调整与确定
（2）水泥砂浆配合比选用
每立方米水泥砂浆材料用量
强度等级 每立方米砂浆水泥用量/kg 每立方米砂子用量/kg 每立方米砂浆用水量/kg
M5 200~230 1m3砂子的堆积密度值 270~330
M7.5 230~260
M15 290~330
M20 340~400
M25 360~410
M30 430~480
[例5 -1] 砌筑砂浆配合比设计实例
要求设计用于砌砖砌墙用水泥石灰混合砂浆，强度等级为M7.5，稠度70~100mm。原材料的主要参数为：
水泥：42.5级普通硅酸盐水泥（实测28d强度48.0MPa）；
砂子：中砂，堆积密度为1 450kg/m3，现场砂含水率为2%；
石灰膏：稠度110mm；
施工水平：一般。
砌筑砂浆应采用砂浆搅拌机进行拌制。砂浆搅拌机可选用活门卸料式、倾翻卸料式或立式，其出料容量常用200L 。
5.1.4 砂浆拌制及使用
5.2 抹面砂浆
作用：
保护基层，满足使用要求、提高耐久性和装饰作用。
分类：
普通、装饰和特殊功能的抹面砂浆（防水、耐酸、绝热、吸音等）。
5.2.1 普通抹面砂浆
　 分为底层、中层和面层抹面施工。
　 底层抹灰：良好的和易性和较高的粘结力，基层材料表面粗糙。
中层抹灰：找平（可省）。
面层抹灰：平整美观。
5.2.2 防水砂浆
种类：
（1）刚性多层抹面的水泥砂浆
（2）掺防水剂的防水砂浆
（3）聚合物水泥防水砂浆
5.2.3 装饰砂浆
　 灰浆类做法有：拉毛灰、甩毛灰、喷涂、滚涂和弹涂等。
石渣类做法有：水刷石、水磨石、斩假石等。
5.2.4 其他种类砂浆
绝热砂浆
吸声砂浆
耐腐蚀砂浆
防辐射砂浆
聚合物砂浆
不同基层的砂浆强度
把相同配比的砂浆分别抹在加气混凝土砌块及陶瓷玻化砖表面，从图A和图B中可见，经半分钟后，于加气混凝土砌块表面的砂浆已变得相当干硬；而于陶瓷玻化砖表面的砂浆则仍相当润湿。请讨论砂浆的水灰比对其强度的影响。
图A 陶瓷玻化砖表面的砂浆　　图B 加气混凝土砌块表面的砂浆
观察与讨论
⑴ 不吸水基层砂浆强度
砂浆置于致密材料表面上，因基材基本不吸水，砂浆水灰比亦基本不变，故其强度主要取决于胶凝材料的强度及水灰比。
⑵ 吸水基层砂浆强度
当基层吸水后，砂浆中保留水分的多少就取决于其本身的保水性，因而具有良好保水性的砂浆，不论拌和时间用多少水，经底层吸水后，保留在砂浆中的水大致相同，而与初始水灰比关系不大。
工程实例分析
某工地现配制M10砂浆砌筑砖墙，把水泥直接倒在砂堆上，再人工搅拌。该砌体灰缝饱满度及粘结性均差。
（1）砂浆的均匀性可能有问题。把水泥直接倒入砂堆上，采用人工搅拌的方式往往导致混合不够均匀，使强度波动大，宜加入搅拌机中搅拌。 （2）仅以水泥与砂配制砂浆，使用少量水泥虽可满足强度要求，但往往流动性及保水性较差，而使砌体饱满度及粘结性较差，影响砌体强度，可掺入少量石灰膏、石灰粉或微沫剂等以改善砂浆和易性。
砂浆质量问题---原因分析
抹面砂浆裂缝讨论
请观察下图。图中地面的抹面砂浆有众多裂纹，其所使用的水泥砂浆配合比为：水泥:砂:水＝1:1:0.65，请讨论砂浆配合比的影响。
抹面砂浆出现裂纹
不同用途的砂浆其配合比有所不同，用于地面基层的砂浆水泥量宜较低，水泥:砂的比例可以用1:2.5～1:3。水泥用量高不仅是多耗水泥，且其干缩较大。此外，该砂浆水灰比较大亦是产生裂缝的原因之一。 需说明的是，不同应用范围的抹面砂浆的胶凝材料及其配合比选择是不同的。
