第12章 建筑材料试验
目 录
12.1建筑材料基本性能试验
12.2水泥试验
12.3混凝土用骨料试验
12.4普通混凝土试验
12.5砂浆试验
12.6钢筋试验
12.7沥青试验

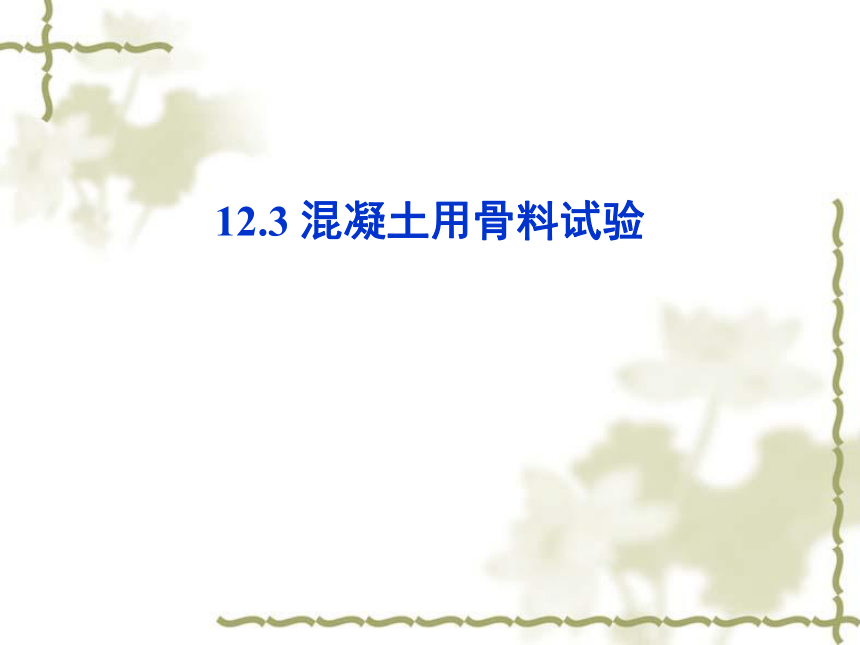

12.3 混凝土用骨料试验

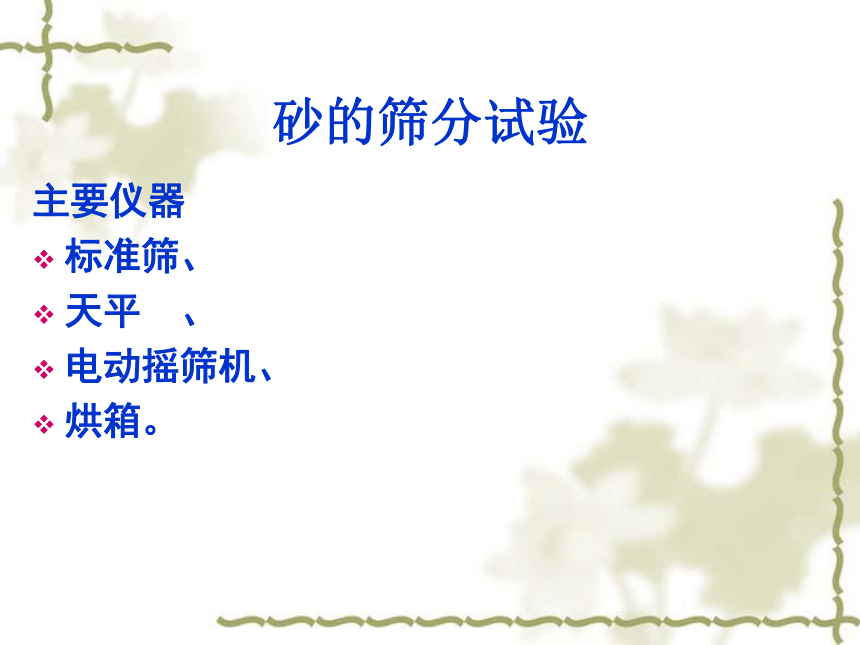

砂的筛分试验
主要仪器
标准筛、
天平 、
电动摇筛机、
烘箱。

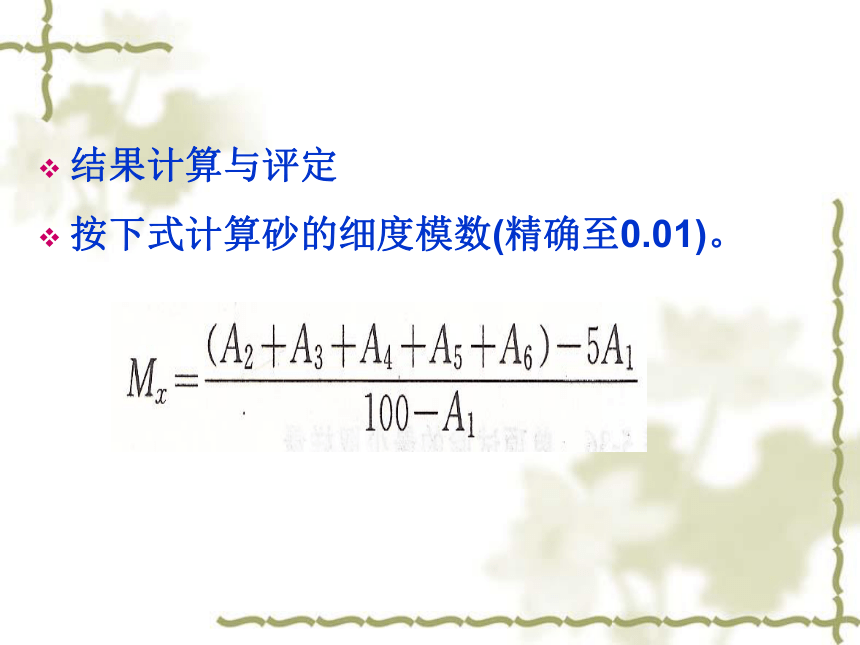

结果计算与评定
按下式计算砂的细度模数(精确至0.01)。

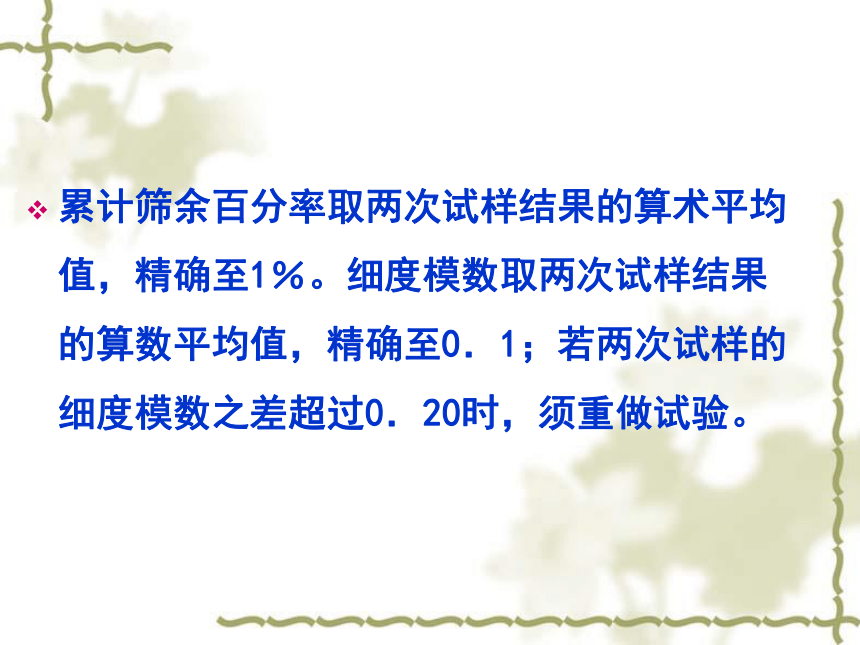

累计筛余百分率取两次试样结果的算术平均值，精确至1％。细度模数取两次试样结果的算数平均值，精确至0．1；若两次试样的细度模数之差超过0．20时，须重做试验。

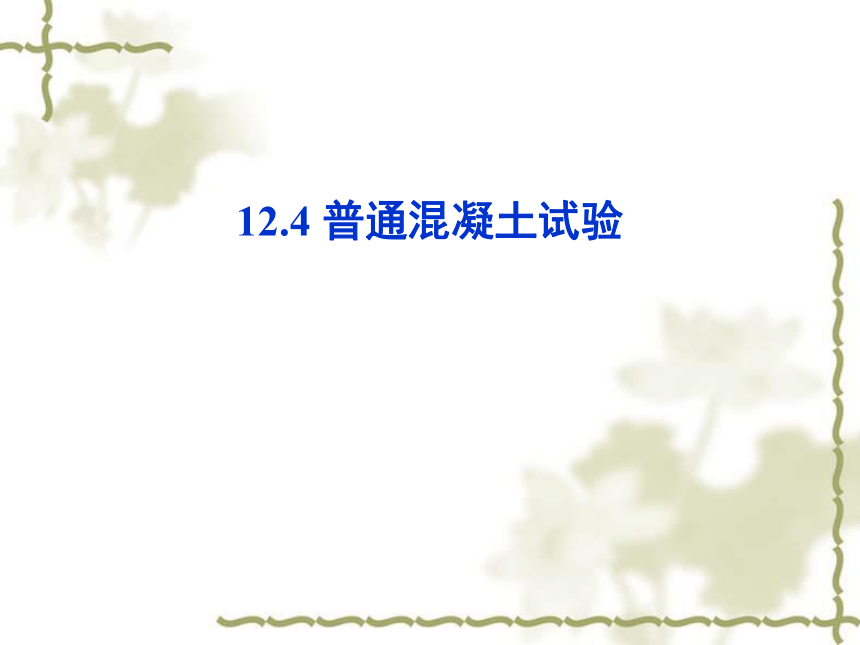

12.4 普通混凝土试验
普通混凝土拌和物和易性的测定
1.坍落度法
主要仪器

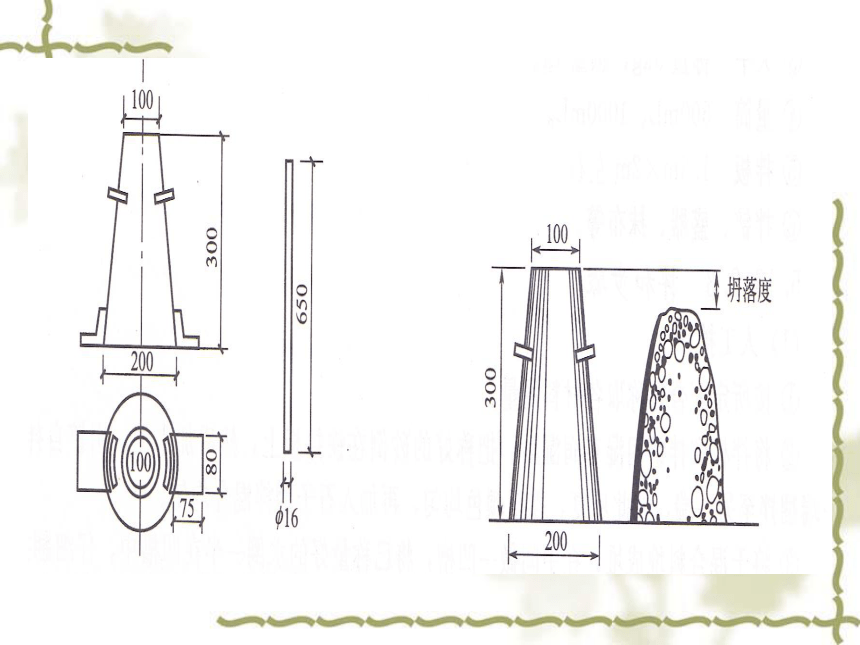

标准坍落度筒
其它用具捣棒(断部要磨圆)、 装料漏斗、小铁铲、钢直尺、
镘刀、拌板等。

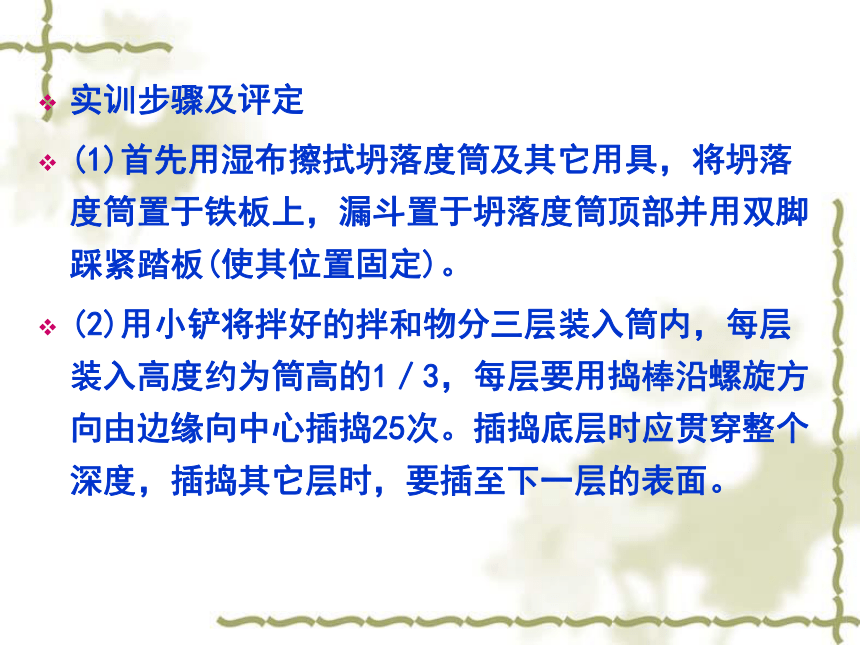

实训步骤及评定
(1)首先用湿布擦拭坍落度筒及其它用具，将坍落度筒置于铁板上，漏斗置于坍落度筒顶部并用双脚踩紧踏板(使其位置固定)。
(2)用小铲将拌好的拌和物分三层装入筒内，每层装入高度约为筒高的1／3，每层要用捣棒沿螺旋方向由边缘向中心插捣25次。插捣底层时应贯穿整个深度，插捣其它层时，要插至下一层的表面。

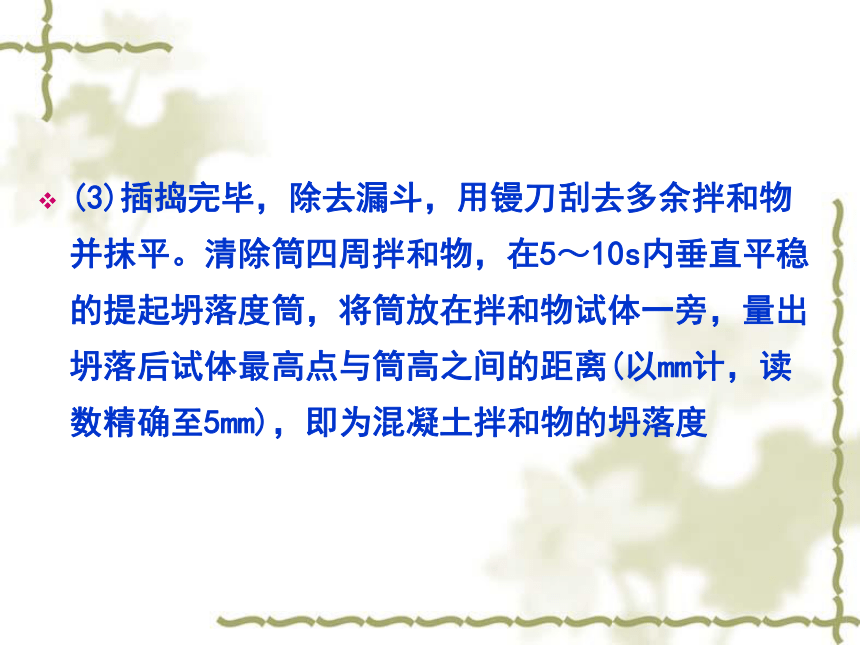

(3)插捣完毕，除去漏斗，用镘刀刮去多余拌和物并抹平。清除筒四周拌和物，在5～10s内垂直平稳的提起坍落度筒，将筒放在拌和物试体一旁，量出坍落后试体最高点与筒高之间的距离(以mm计，读数精确至5mm)，即为混凝土拌和物的坍落度

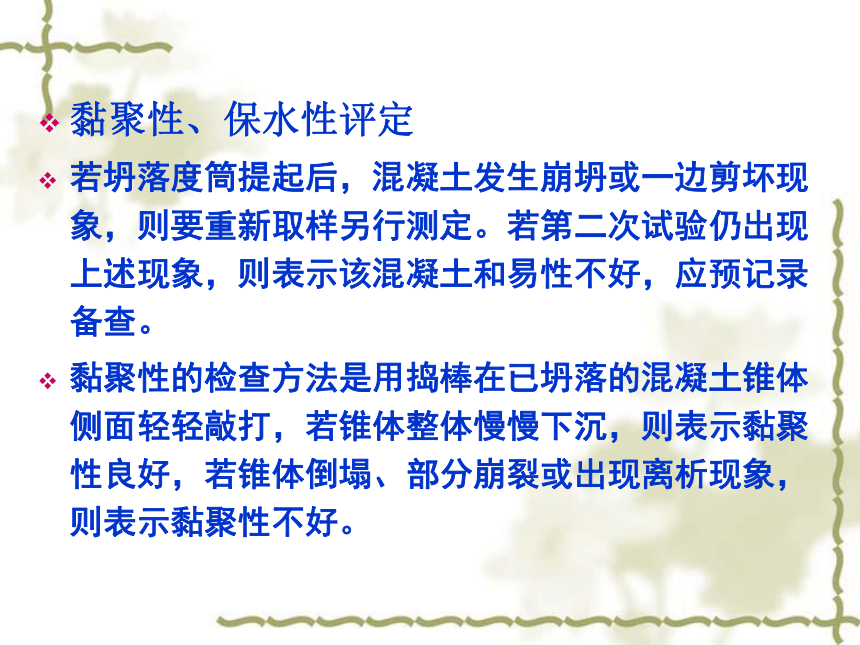

黏聚性、保水性评定
若坍落度筒提起后，混凝土发生崩坍或一边剪坏现象，则要重新取样另行测定。若第二次试验仍出现上述现象，则表示该混凝土和易性不好，应预记录备查。
黏聚性的检查方法是用捣棒在已坍落的混凝土锥体侧面轻轻敲打，若锥体整体慢慢下沉，则表示黏聚性良好，若锥体倒塌、部分崩裂或出现离析现象，则表示黏聚性不好。
保水性以拌和物中稀浆析出的程度来评定，坍落简提起后，若有较多的稀浆从底部析出，锥体部分的混凝土也因失浆而骨料外露，则说明混凝土拌和物保水性差，若坍落筒提起后，无稀浆或仅有少量稀浆从底部析出，则说明混凝土拌和物保水性良好。
普通混凝土抗压强度试验
主要仪器
压力试验机、
振动台 、
其它用具 搅拌机、试模、捣棒、镘刀等。
结果计算
混凝土立方体抗压强度按下式计算。
以三个试件测定值的算术平均值作为该组试件的抗压强度值(精确至0.1MPa)；若三个测定值中的最大值或最小值中有一个与中间值的差超过中间值的15％，则把最大值和最小值一并舍去，直接取中间值作为该组试件的抗压强度值；若最大值和最小值与中间值的差均超过中间值的15％，则该组试件的试验结果无效。
12.5 建筑砂浆试验
砂浆的稠度检验
主要仪器
砂浆稠度测定仪、
捣棒、台秤、拌锅、
拌板、量筒、秒表等。
实训步骤
1.将拌好的砂浆一次装入砂浆容器内，装至距筒上口约l0mm为止，用捣棒自筒中心向边缘插捣25次，并将筒体振动5～6次，使砂浆表面平整，随后将容器移置稠度仪底座上。
2.放松圆锥体滑杆的制动螺丝，向下移动滑杆，使试锥尖端与砂浆表面接触，拧紧制动螺丝，使齿条测杆下端刚好接触滑杆上端，并将指针对准零点。
3.突然拧开制动螺丝，使圆锥体自动沉入砂浆中，同时计时间到10s，立即固定螺丝。从刻度盘上读出下沉深度(精确至1mm)，即为砂浆的稠度值。
结果评定
以两次测定结果的算术平均值作为砂浆稠度测定结果(计算值精确至1mm)，若两次测定值之差大于20mm，应重新配料测定。
建筑砂浆分层度检验
主要仪器
分层度测定仪，
其它用具同砂浆稠度试验。
实训步骤
1.将拌和好的砂浆，经稠度试验后重新拌和均匀，一次注满分层度仪内。用木锤在容器周围距离大致相等的四个不同地方轻敲1～2次，若砂浆沉落到低于筒口，则随时添加，然后用抹刀抹平。
2.静置30min，去掉上层200mm砂浆，然后取出底层剩余的100mm砂浆重新拌和均匀，再测定砂浆稠度(沉入度)。
3.前后测得的沉入度之差即为砂浆的分层度值(以mm计)。
结果评定
1.应取两次试验结果的算术平均值作为该砂浆的分层度值。
2.若两次分层度试验值之差大于20mm，应重做试验。
建筑砂浆抗压强度检验
主要仪器
压力试验机、试模(70．7mm×70．7mm×70．7mm，分无底试模与有底试模两种)、
捣棒、垫板等。
结果计算
单个试件的抗压强度按下式计算(精确至0.1MPa)。
每组试件为六个，以六个试件测量值的算术平均值作为该组试件的抗压强度值，平均值计算精确至0．1MPa。
当六个试件的最大值或最小值与平均值的差超过20％时，以中间四个试件的平均值作为该组试件的抗压强度值。
12.6 钢筋试验
主要仪器
万能材料试验机
钢板尺、游标卡尺(精确度为0．1mm)等
钢材的抗拉强度及伸长率检验
试件制作和准备
对试件连续施荷直至拉断，由测力度盘读出最大荷载Fb(N)。按下式计算试件的抗拉强度。
断后伸长率的测定
伸长率按下式计算(精确至1％)：
钢材的冷弯性能检验
主要仪器
压力机或万能试验机。
结果评定
弯曲后，按有关标准规定检查试样弯曲外表面，进行结果评定。若无裂纹、裂缝或断裂，则评定试样合格。
12.7 建筑沥青试验
沥青的针入度测定
主要仪器
针入度测定仪
其它仪器 平底玻璃皿、
温度计、秒表、石棉筛、
砂浴或可控制温度的密闭电炉等。
检测结果
以3次测定针入度的平均值作为该沥青的针入度。
沥青的延度(延伸度)测定
主要仪器设备
延度仪及试样模具、
瓷皿或金属皿、
孔径0．3～0．5ram筛、
温度计、刀、金属板、砂浴。
检测结果
取平行测定三次结果的算术平均值作为测定结果。三次的单个值与平均值之差均应在平均值的5％以内，若其中一次测定值与平均值之差不在平均值的5％以内，则舍去该值，取另两次结果的平均值，若其中有两次测定值与平均值之差均不在平均值的5％以内，则应重新检测。
沥青软化点测定
主要仪器设备
软化点测定仪、
电炉或其它加热设备、
金属板或玻璃板、刀、
孔径0.3～0.5mm筛、
温度计、瓷皿或金属皿。
检测结果
取平行测定两个结果的算术平均值作为测定结果。平行测定的两个结果的偏差不得大于下列规定：软化点低于80℃时，允许差值为0．5℃；软化点高于或等于80℃时，允许差值为1℃。否则检测重做。
