(共31张PPT)
第12章 建筑材料试验
目 录
12.1建筑材料基本性能试验
12.2水泥试验
12.3混凝土用骨料试验
12.4普通混凝土试验
12.5砂浆试验
12.6钢筋试验
12.7沥青试验

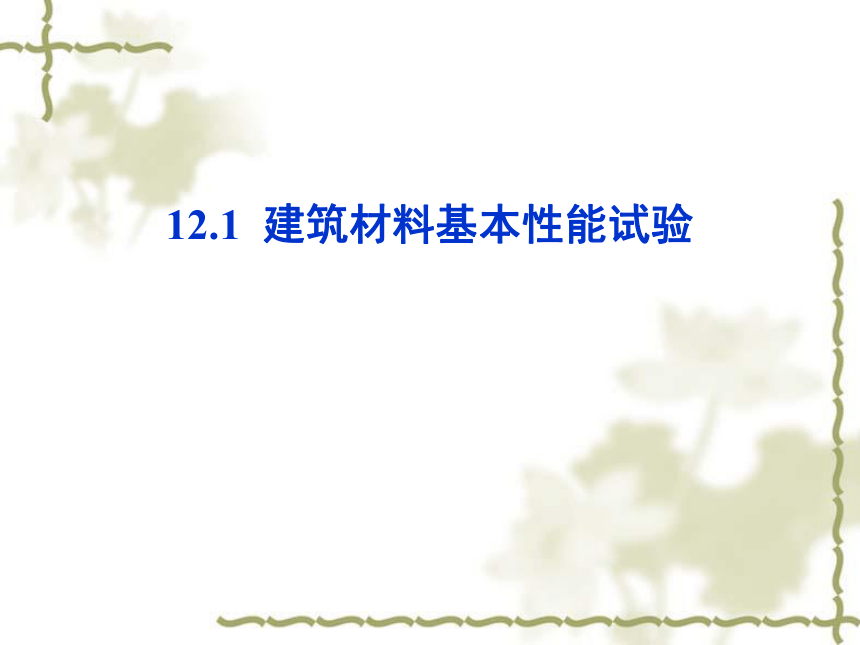

12.1 建筑材料基本性能试验

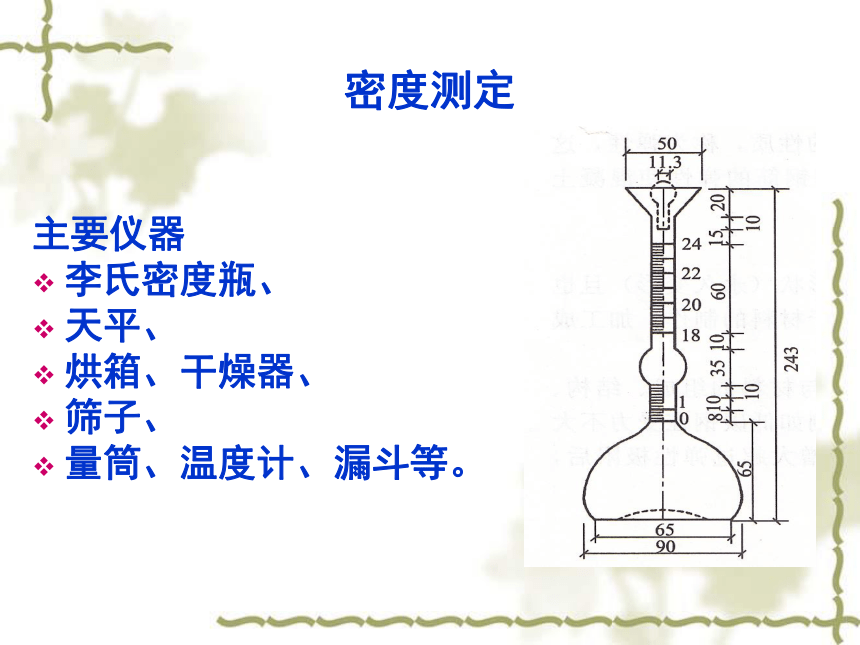

密度测定
主要仪器
李氏密度瓶、
天平、
烘箱、干燥器、
筛子、
量筒、温度计、漏斗等。

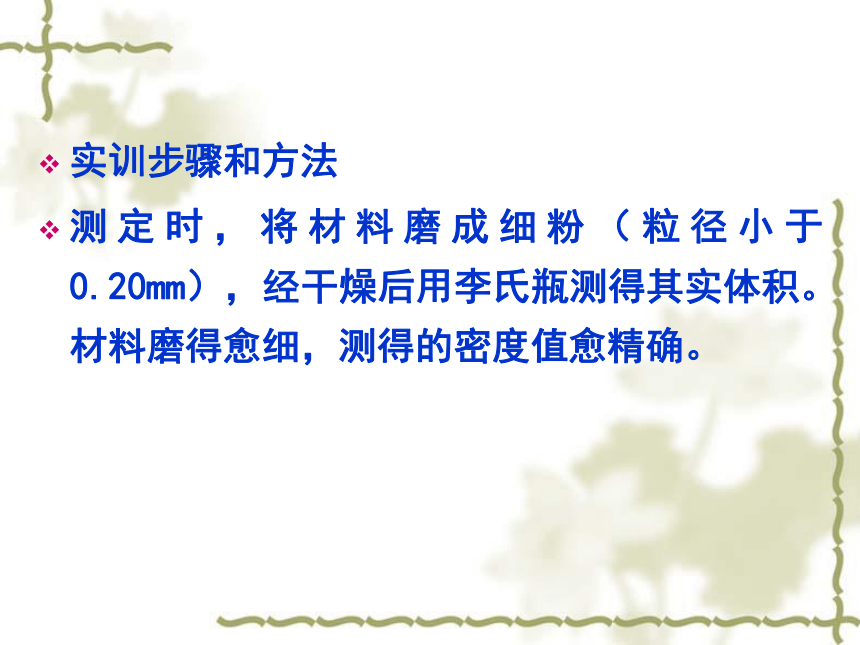

实训步骤和方法
测定时，将材料磨成细粉（粒径小于0.20mm），经干燥后用李氏瓶测得其实体积。材料磨得愈细，测得的密度值愈精确。

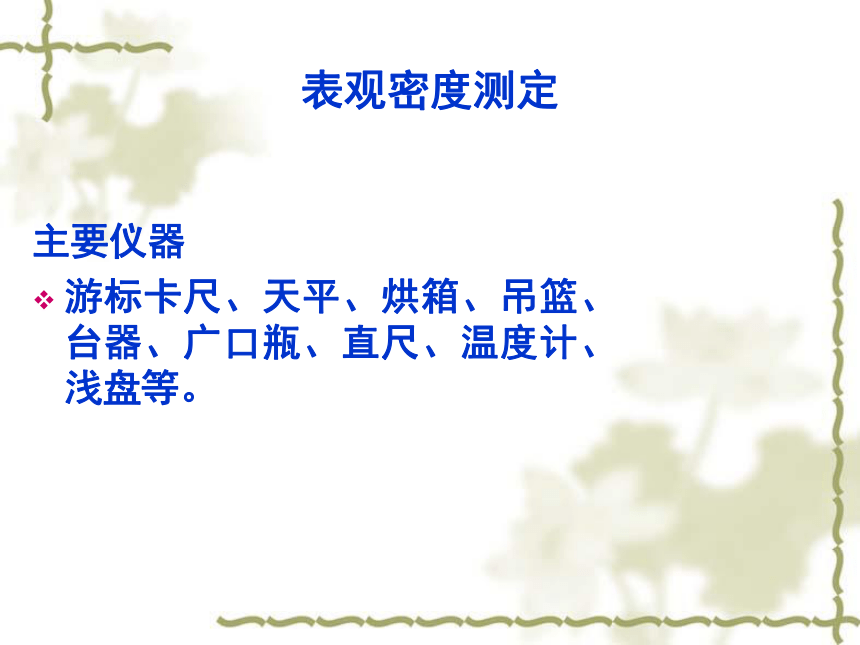

表观密度测定
主要仪器
游标卡尺、天平、烘箱、吊篮、台器、广口瓶、直尺、温度计、浅盘等。
实训步骤和方法
（1）几何形状规则的材料
可根据其尺寸计算其体积。
（2）几何形状不规则的材料
可先在材料表面涂腊或吸水饱和后，
用排液法得到其体积。
常用广口瓶法

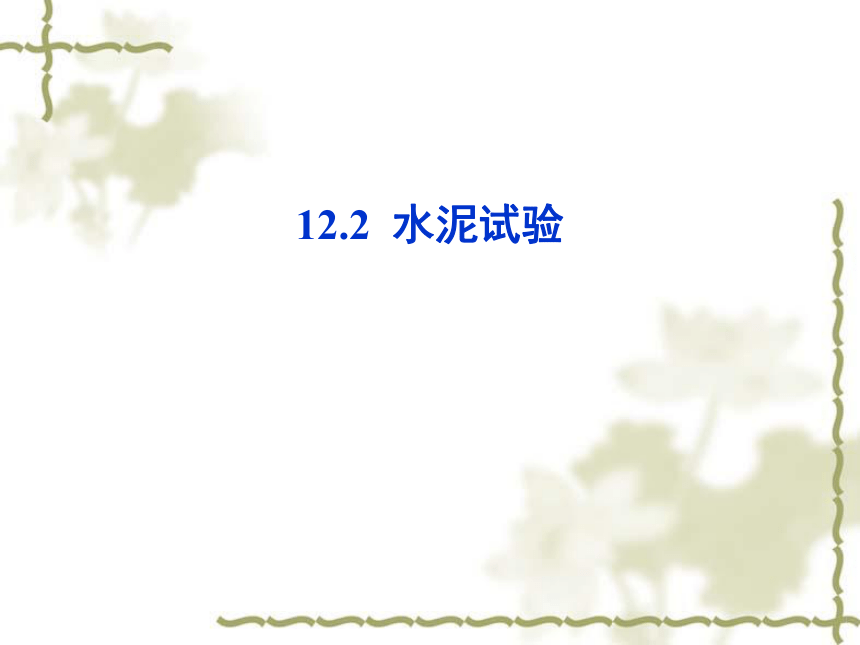

12.2 水泥试验

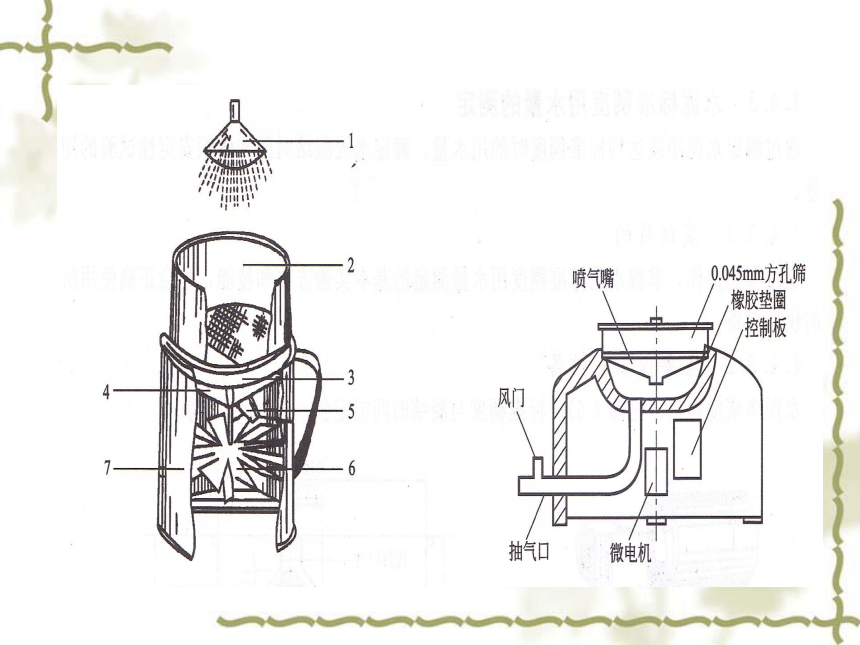

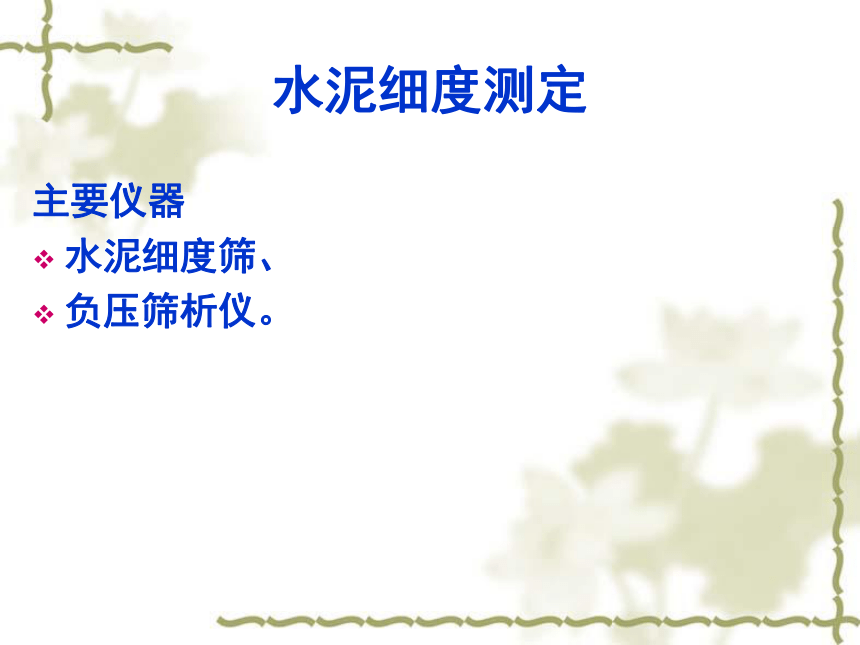

水泥细度测定
主要仪器
水泥细度筛、
负压筛析仪。

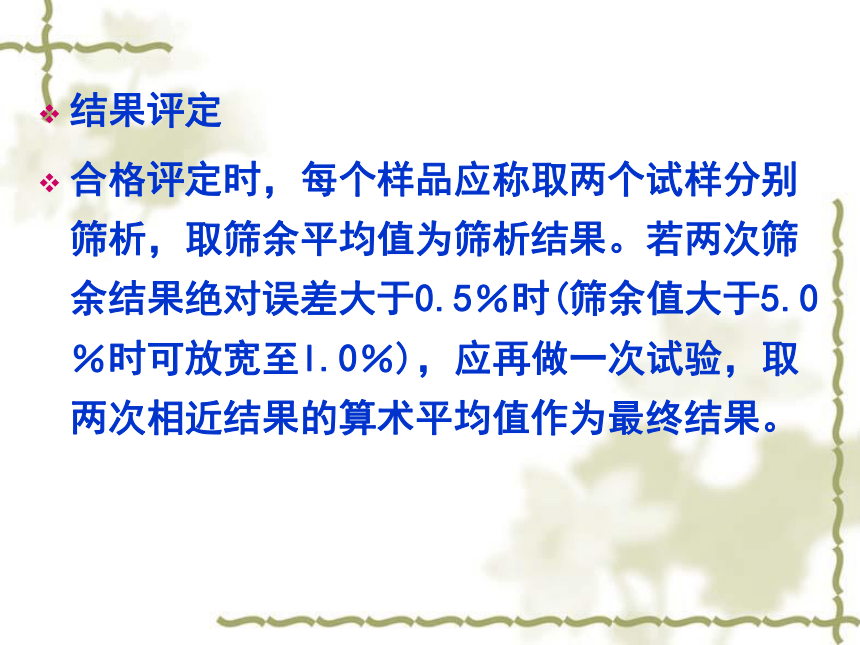

结果评定
合格评定时，每个样品应称取两个试样分别筛析，取筛余平均值为筛析结果。若两次筛余结果绝对误差大于0.5％时(筛余值大于5.0％时可放宽至l.0％)，应再做一次试验，取两次相近结果的算术平均值作为最终结果。

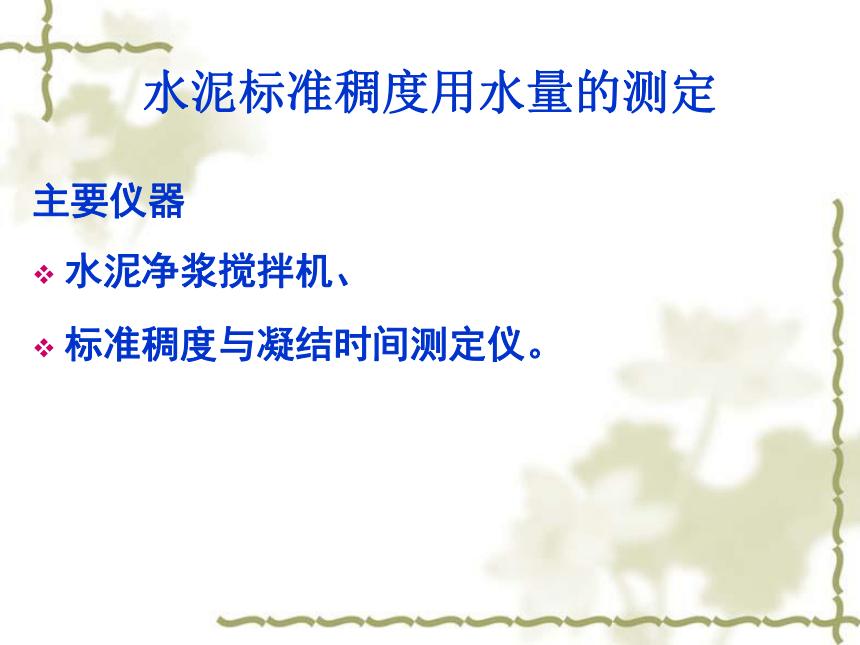

水泥标准稠度用水量的测定
主要仪器
水泥净浆搅拌机、
标准稠度与凝结时间测定仪。
水泥净浆凝结时间的测定
主要仪器
水泥净浆搅拌机、
标准稠度与凝结时间测定仪。
确定结果
1.自加水起至试针沉入净浆中距底板(4±1)mm时止，所需的时间为初凝时间，至试针沉入净浆中不超过0．5mm(环形附件开始不能在净浆表面留下痕迹)时所需的时间为终凝时间。用小时(h)和分钟(min)来表示。
2.水泥净浆达到初凝或终凝状态时应立即重复测一次，当两次测定结果相同时才能定为达到初凝或终凝状态。
3.评定方法将测定的初凝时间、终凝时间结果与国家标准规范中的凝结时间相比较，可判断本次试验所用标准稠度水泥净浆的合格性。
水泥体积安定性的测定
主要仪器
沸煮箱、
雷氏夹和雷氏夹膨胀测定仪、
水泥净浆搅拌机等。
实训步骤和方法
(1)试饼法：将制好的水泥净浆取出一部分分成两等份，使之成球形，放在玻璃板上轻轻地用小刀从边缘向中央抹平，做成直径70～80mm、中心厚约10mm、边缘渐薄、表面光滑的球冠试饼，然后将试饼立即放入标准养护箱中养护(24±2)h。
(2)雷氏法：将标准稠度水泥净浆一次装满雷氏夹(预先准备好的雷氏夹放在已稍擦油的玻璃板上)，装模时一只手轻轻扶持试模，另一只手用约l0mm宽的小刀插到15次左右，抹平，盖上稍涂油的玻璃板，接着立即将试模放入养护箱中养护(24±2)h。
结果评定
1.试饼法的评定：若目测试饼未发现裂缝、用金属直尺检查也没有弯曲，则水泥的体积安定性合格，反之为不合格。当两试饼判别有矛盾时，该水泥的体积安定性为不合格。
2.雷氏法的评定：测量试件指针尖端间的距离C，记录至小数点后l位。若两个试件煮沸后增加距离(C—A)的平均值不大于5.0mm时，该水泥体积安定性合格，否则为不合格。当两试件的(C—A)值相差超过4.0mm时，应用同一样品立即重做，若仍超过4.0mm，则该水泥的体积安定性不合格。
水泥胶砂强度测定
主要仪器
胶砂搅拌机、振动台、
下料漏斗、试模、
抗压试验机及抗压夹具、
抗折试验机等。
测试结果计算及处理
1.抗折强度测试结果
抗折强度按下式计算(精确至0.1MPa)
以一组三个棱柱体抗折强度的平均值作为测试结果。若三个强度值中有一个超出平均值的土10％，应剔除后再取平均值作为抗折强度测试结果。当有两个都超过平均值的士10％时，应重做试验。
2.抗压强度测试结果
抗压强度按下式计算(精确至0.1MPa)。
以一组三个棱柱体上得到的六个抗压强度测定值的算术平均值为测试结果。如六个测定值中有一个超出六个平均值的±10％，就应剔除这个结果，而以剩下五个的平均值为测试结果。如果五个测定值中还有超出它们平均值士10％时，则该组测试结果作废。
Chapter 12
