第八章 地形的测量
8.2 地貌点的测定
一、地貌的分类与构成
一般地貌
特殊地貌：冲沟、陡崖、陡石山、崩崖、滑坡等
按形态的完整程度
平地：2°以下
丘陵：2°～ 6°
山地：6°～ 25°
高山地：25°以上
按坡度
冲沟与梯田
陡崖
崩崖
滑坡
特殊地貌（变形地貌）

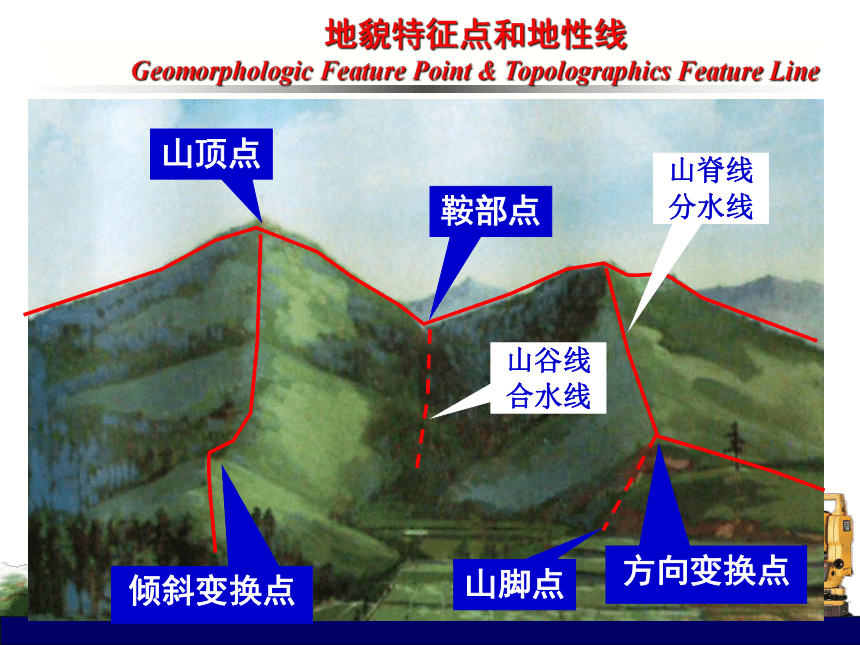

地貌特征点和地性线
Geomorphologic Feature Point & Topolographics Feature Line
倾斜变换点
方向变换点
山顶点
鞍部点
山脊线
分水线
山谷线
合水线
山脚点
二、等高线的概念 Concept of Contour
1．等高线
地面上高程相等的相邻各点所连的闭合曲线
等高距
水平面

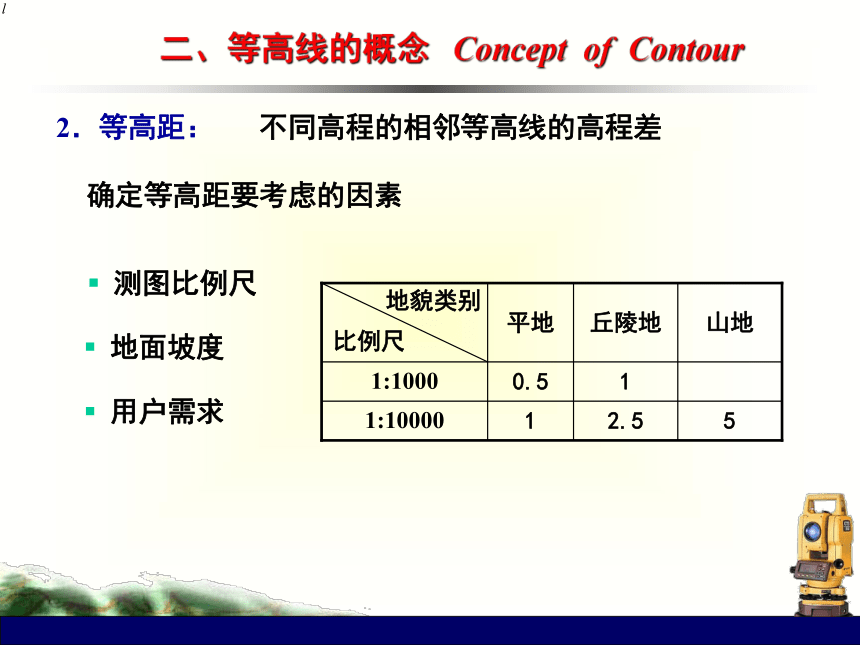

二、等高线的概念 Concept of Contour
2．等高距：
确定等高距要考虑的因素
1
0.5
1:1000
5
2.5
1
1:10000
山地
丘陵地
平地
地貌类别
比例尺
测图比例尺
地面坡度
用户需求
不同高程的相邻等高线的高程差
三、等高线的特性和种类
Characteristics and Classification of Contour
1．等高线的特性
同名等高线上各点高程相等
闭合曲线
一般不相交、不重合
等高距一定，图上等高线密度与地面坡度成正比
与分水线、合水线正交
应配合符号和注记，才能明确指示地貌的实质

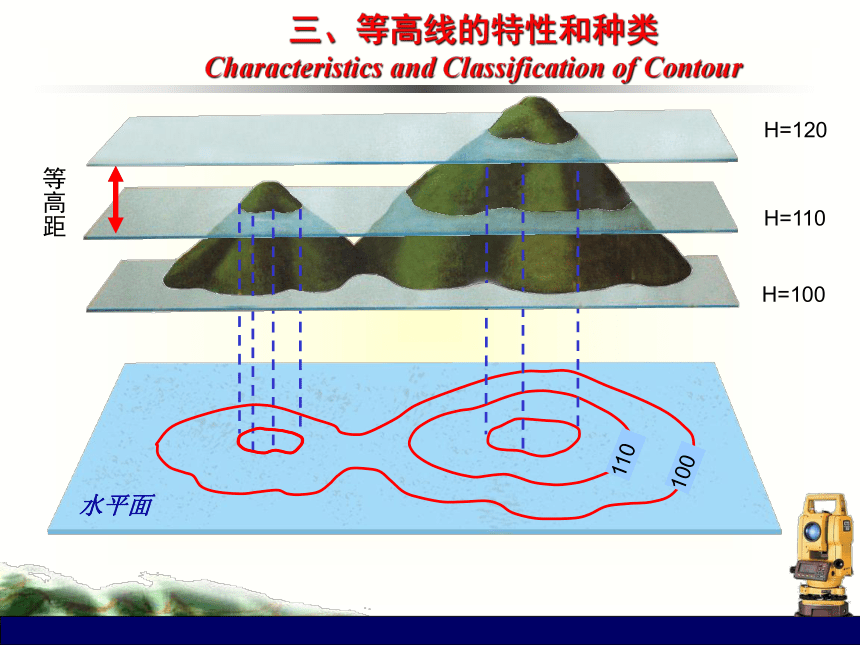

三、等高线的特性和种类
Characteristics and Classification of Contour
等高距
水平面
H=100
H=110
H=120
100
110

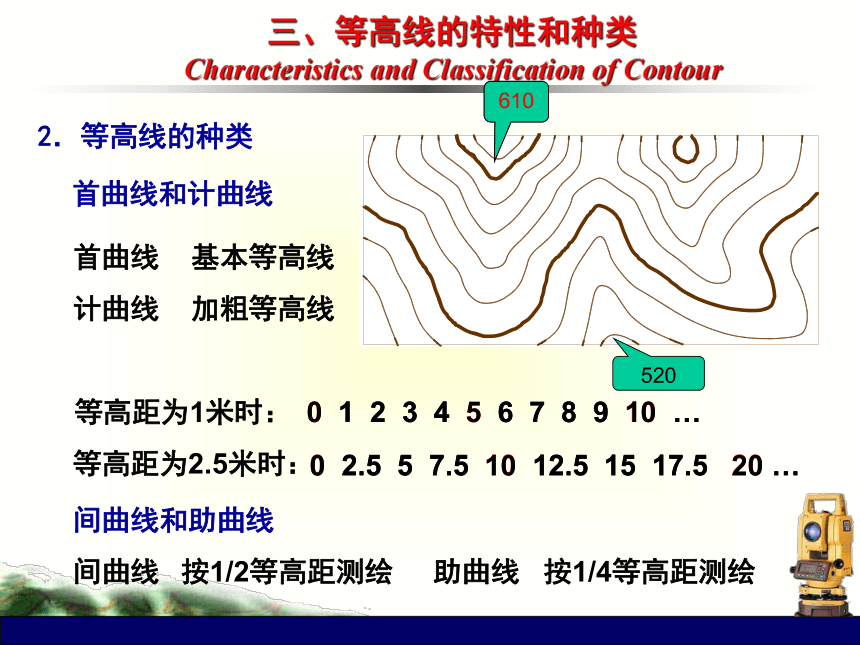

三、等高线的特性和种类
Characteristics and Classification of Contour
首曲线 基本等高线
计曲线 加粗等高线
间曲线　按1/2等高距测绘 助曲线 按1/4等高距测绘
2．等高线的种类
首曲线和计曲线
间曲线和助曲线
520

610
等高距为1米时：
等高距为2.5米时：
0 2.5 5 7.5 10 12.5 15 17.5 20 …
0 1 2 3 4 5 6 7 8 9 10 …
0 1 2 3 4 5 6 7 8 9 10 …
0 2.5 5 7.5 10 12.5 15 17.5 20 …

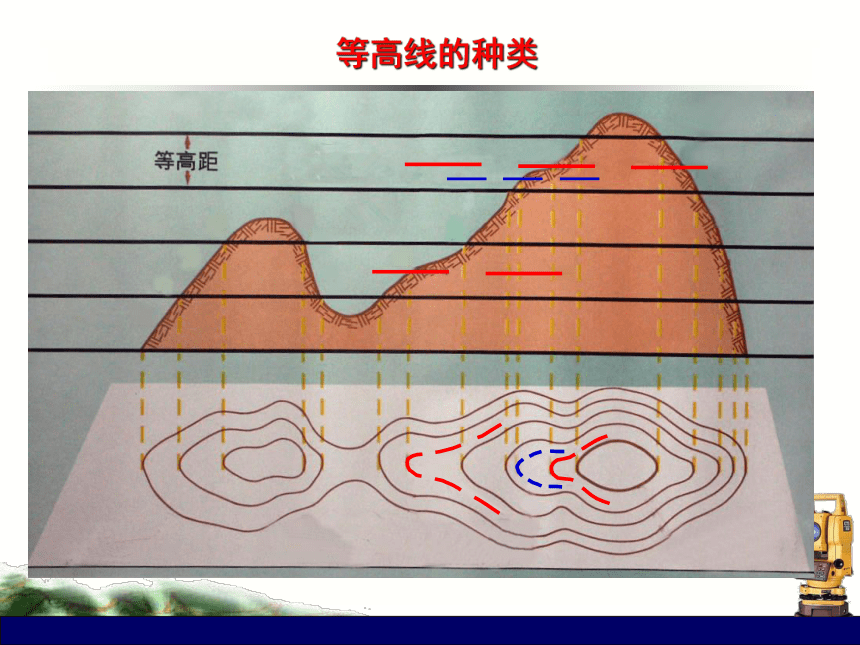

等高线的种类
四、等高线的测绘步骤
Steps of Contour Drawing
四
四、等高线的测绘步骤
Steps of Contour Drawing
用测定碎部点的方法，测定地貌特征点的位置和高程
四、等高线的测绘步骤
Steps of Contour Drawing
用测定碎部点的方法，测定地貌特征点的位置和高程
对照实地，连接地性线
地性线
地性线
四、等高线的测绘步骤
Steps of Contour Drawing
用测定碎部点的方法，测定地貌特征点的位置和高程
对照实地，连接地性线
求等高线通过点
等高线通过点的求法
求等高线通过点的步骤
根据两点高程和等高距，确定两点间通过的等高线数目。
根据端点高程,用“目估比例”的方法确定等高线通过点。
先确定靠近两端的通过点，然后按照等分原则确定中间的通过点。
37
296.4
2
278.1
7条
280.0
282.5
285.0
287.5
290.0
292.5
295.0
38
290.6
44
278.6
等高线通过点
四、等高线的测绘步骤
Steps of Contour Drawing
用测定碎部点的方法，测定地貌特征点的位置和高程
对照实地，连接地性线
求等高线通过点
连接等高线，注记计曲线，擦掉地性线
总结： 一测、二连、三定、四绘

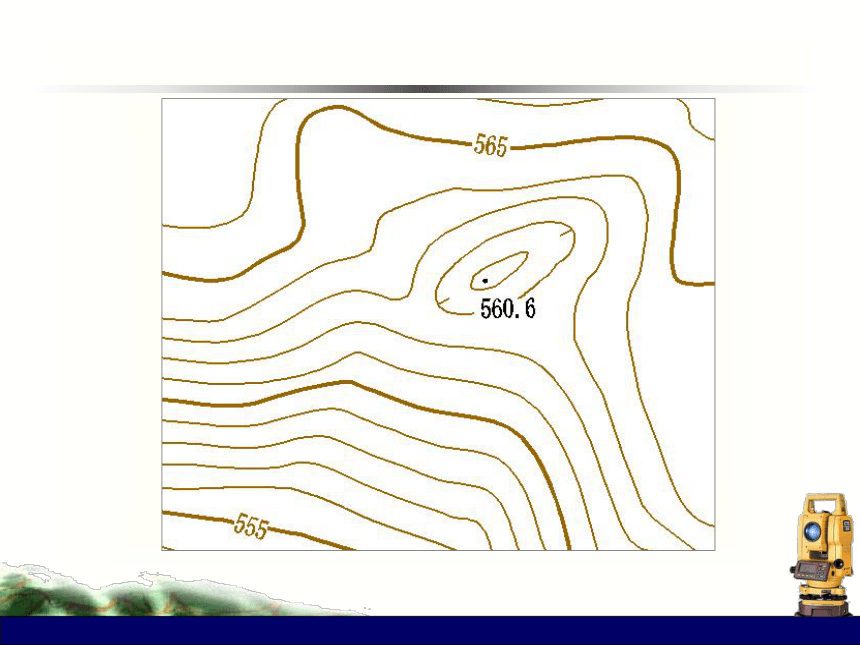

等高线的绘制(1)
等高线的绘制(2)
等高线的绘制(3)

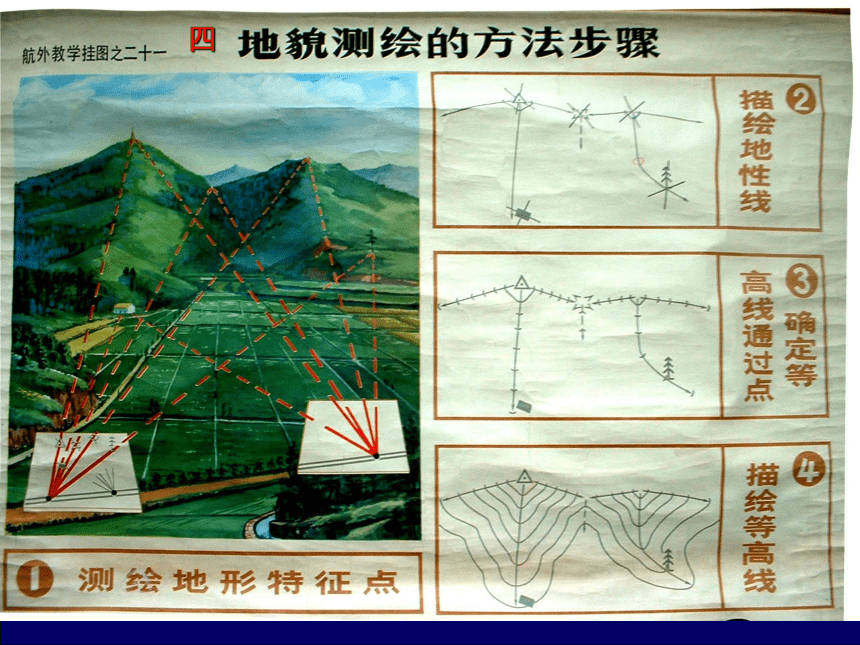

等高线的测绘步骤
五、几种地貌的表示
Relief Representation
1.山脊(ridge)
2.山谷(valley)
五、几种地貌的表示
Relief Representation
3.山顶(peak)
4.鞍部(mountain-saddle)
五、几种地貌的表示
Relief Representation
5.等高线与陡坎关系的处理
特殊地貌的表示
特殊地貌的表示
特殊地貌，用专门制定的符号表示
现代测量学地形沙盘（2007－ ）
现代测量学地形沙盘
等高线测绘注意事项
1. 野外测量地貌特征点:
山顶点、鞍部点、倾斜变化点（山脚点)、方向变化点
2. 对照实地连接地性线（0.1mm线、轻画）
分水线-----实线 合水线-----虚线
3. 在地性线上，按照逐条、相临、成片的顺序，确定等高线通过点。
用小圆弧作标记（分水线上外凸，合水线上内凹）
首曲线0.1mm，计曲线0.3mm 轻画
4. 连会等高线时，先画计曲线和重点部位（鞍部、山顶、山脚）的首曲
线，然后内插首曲线
首曲0.1mm线条，计曲0.3mm 线条画实
7. 高线测绘应达到的标准： 形象逼真、光滑均匀、粗细分明、
关系正确、注记合理、干净美观
5. 等高线与其它符号相遇时一般断开0.2mm。注记计曲线，字头朝向山顶
6. 等高线绘出后，擦掉多余线条和不重要的高程点
